这是catia三维软件，给大家带来的第四期学习内容，希望能对大家有所帮助。今天主要给大家讲解一下拔模及旋转槽命令的使用方法。工具/原料more安装了CATIA三维制图软件拔模命令的使用1/5分步阅读

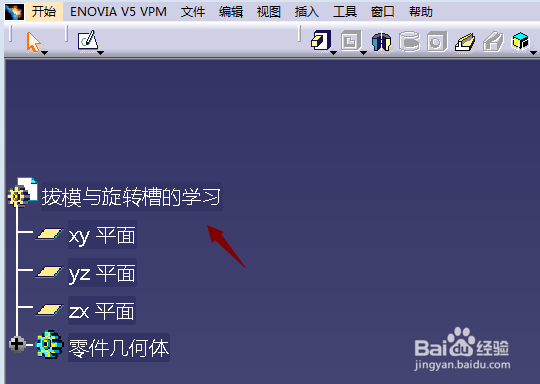

首先打开三维制图软件，进入到操作界面。将这一部分命名为拔模与旋转槽边彩命令的学习。今天躲陕始我们以长方体的拔模为例进行学习讲解。

2/5

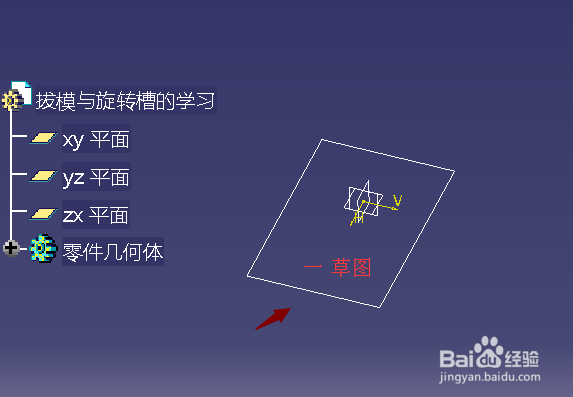

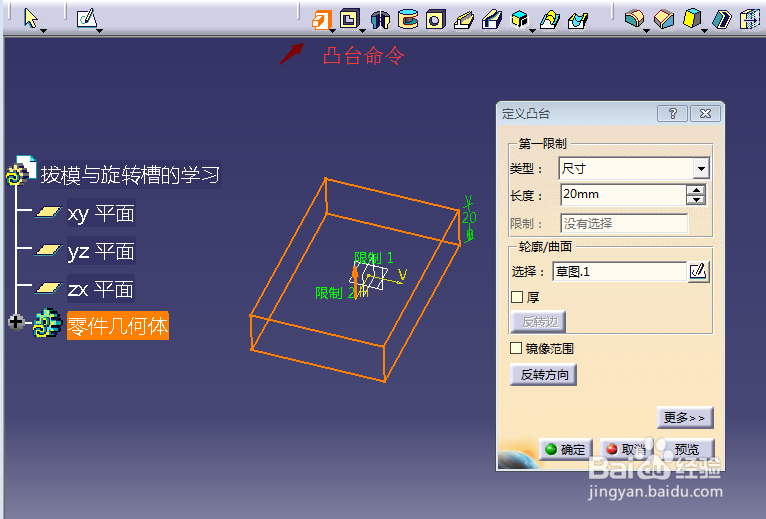

首先进入草图，完成长方形的草绘，草绘部分已经进行过讲解，不再进行赘述。草图如图一所示。我们对绘制好的图形进行凸台操作如图二，进行长方体的建立。

3/5

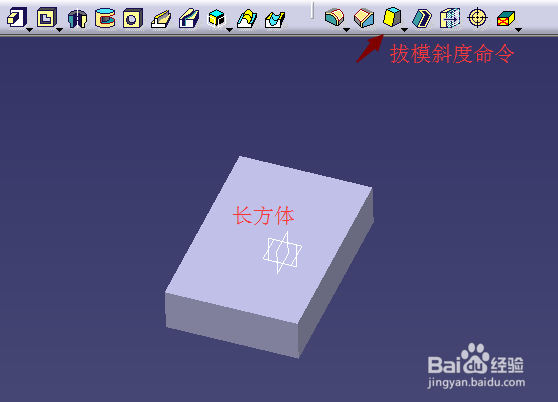

建立好长方体之后，我们认识一下拔模命令图标也就是拔模斜度命令的图标。如果在操作页面上找不到，我们可以通过视图-工具栏-修饰特征调出来。

4/5

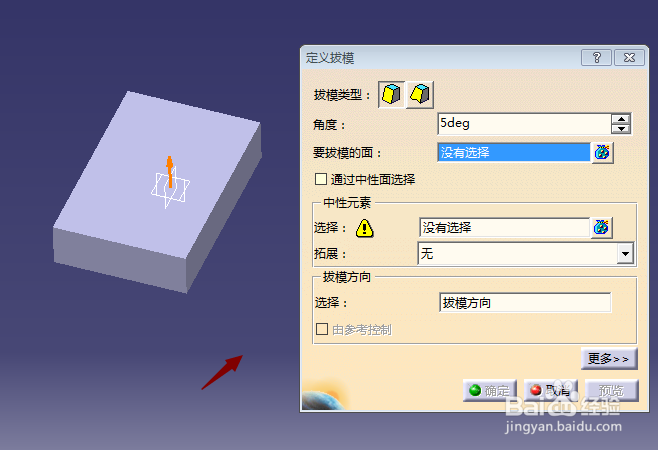

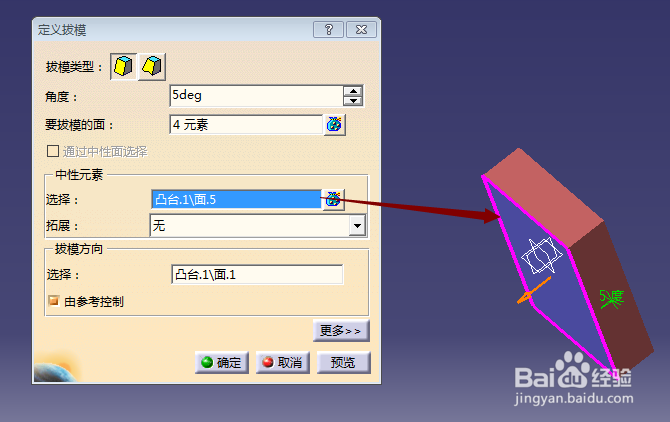

点击拔模命令，弹出拔模沟各对话框。拔模命令的使用我们一般使用常量拔模。角度：即是要倾斜的角度；要拔模的面：就是字面意思，需要倾斜的面；中性元素，即是从哪里开始进行拔模斜度。

5/5

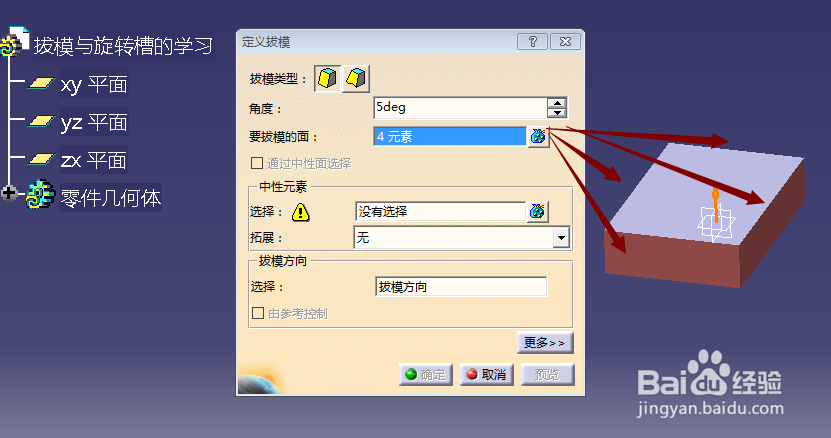

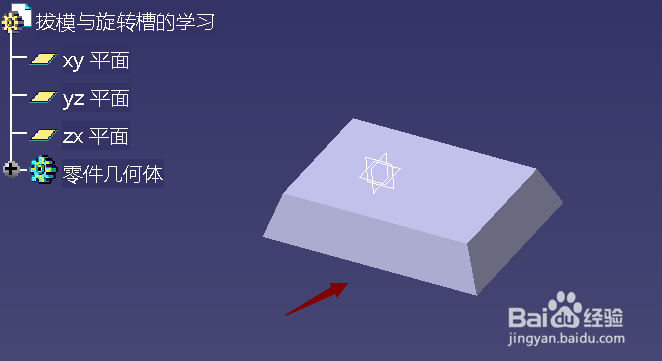

要拔模的面：选择四个侧面。中性元素选择底面；为了让大家看的直观点，我把角度选的大一点，输入为20deg。

旋转槽命令的使用1/3

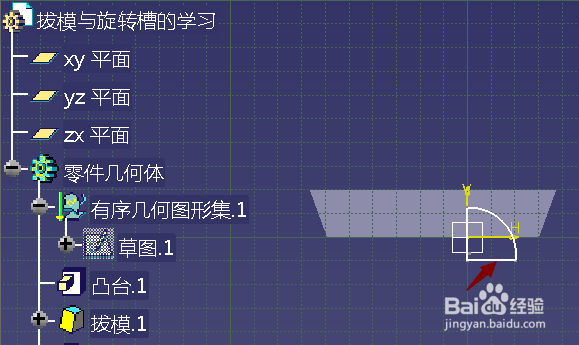

我们在上图的基础之上进行旋转槽命令的讲解。首先我们绘制需要旋转的草图。

2/3

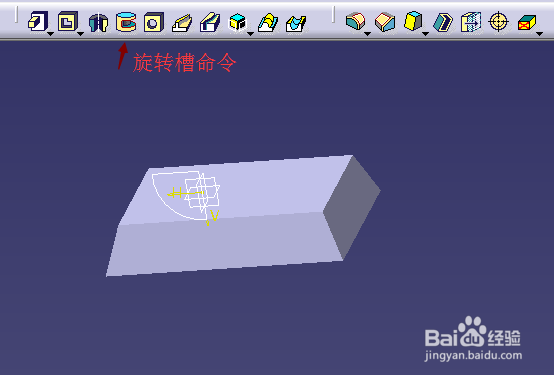

退出草图工作台，我们首先认识一下旋转槽的命令图标。同样如果操作页面没有，可以通过视图-工具栏来调出。

3/3

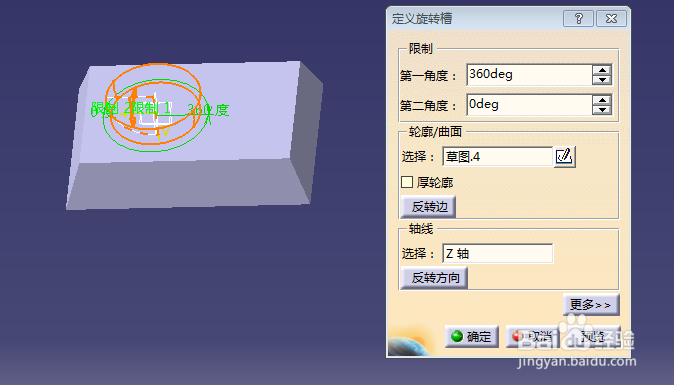

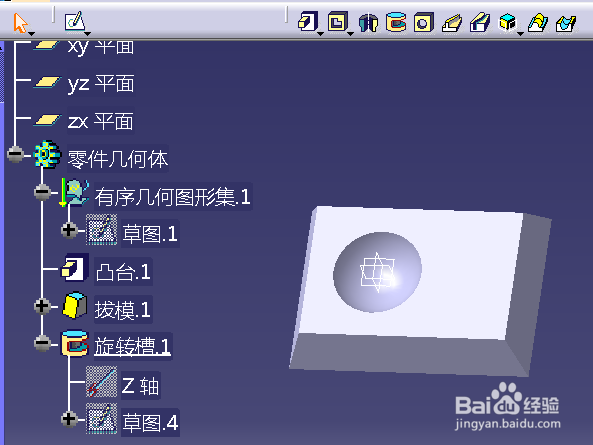

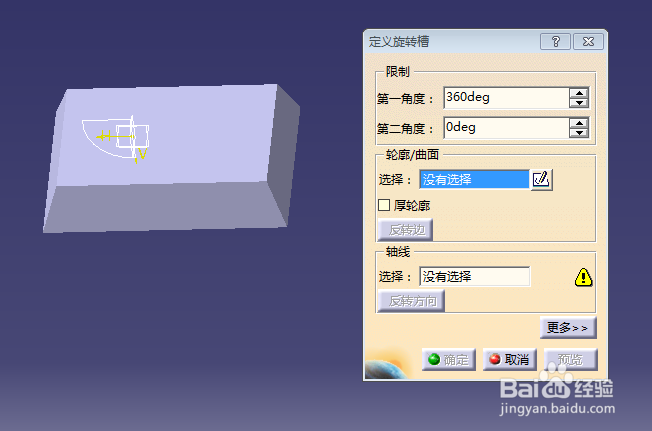

点击旋转槽命令，弹出如下对话框。既然是旋转槽第一角度默认为360度是没有问题的，第二角度我们目前不进行讲解。轮廓、曲线选择我们的草绘图形，轴线：即是围绕着哪个轴进行旋转，我们在这里选择Z轴。点击确定完成旋转命令操作。

注意事项

对于拔模命令的使用：必须是建立在模型的基础上，而不是在草图上直接进行应用。
