UG10.0练习三维建模九百八十七圆锥和球工具/原料more电脑UG10.0软件方法/步骤1/6分步阅读

如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：

UG10.0练习三维建模九百八十七圆锥和球

2/6

执行【菜单——插入——设计特征——球】，

指定点：坐标原点，设置尺寸：直径100，

点击确定。

3/6

执行【菜单——插入——设计特征——圆锥】，

指定点：X坐标和Y坐标都是0，Z坐标是-150，

设置尺寸：底部直径100，顶部直径0，高度300，

点击确定。

4/6

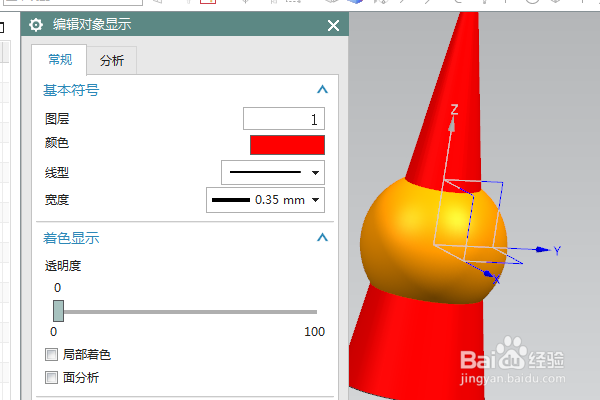

选中圆锥体，ctrl+j，编辑对象显薪闲示，指定红色，点击应用。

5/6

重新选择对象，选择球体，指定蓝色，点击确定。三虚披

6/6

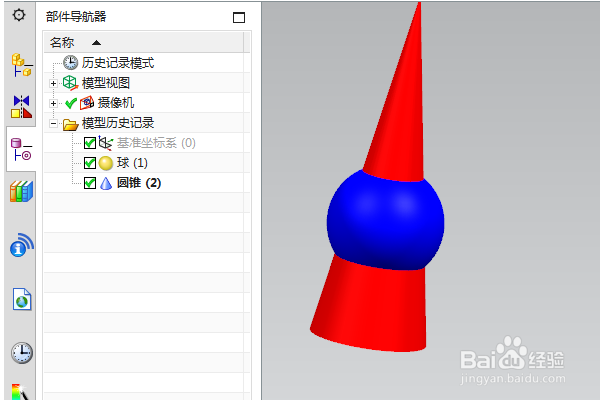

隐藏基准坐标系，显示设置为着色，

至此，

这个圆锥体与球的组合实体就建模完成败摸，本次练习结束。

UG练习三维建模UG圆锥体与球
