螺纹管牙在工程领域是一种常见的螺纹牙，在3D图中，将其绘制出来更为直观，便于技术人员能直接看得清楚，那么螺纹管牙是怎么绘制的呢，这里就分享一篇【creo怎么绘制螺纹管牙】的经验教程。工具/原料more电脑creo软件绘制外螺纹管牙1/7分步阅读

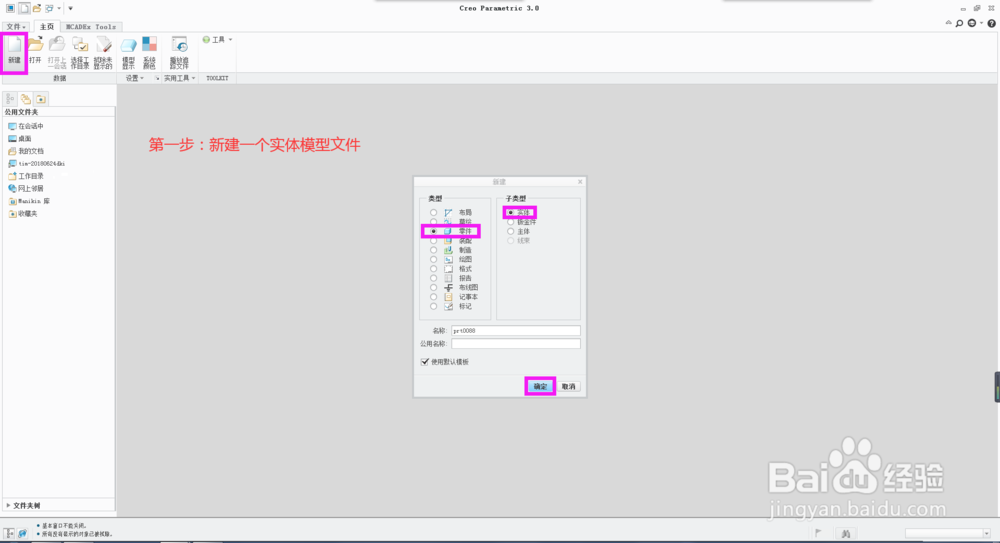

双击打开我们的creo软件，点击在右上角的【新建】图标，弹出的选项框中异地选择【零件】-【实体】，点击【确定】；

2/7

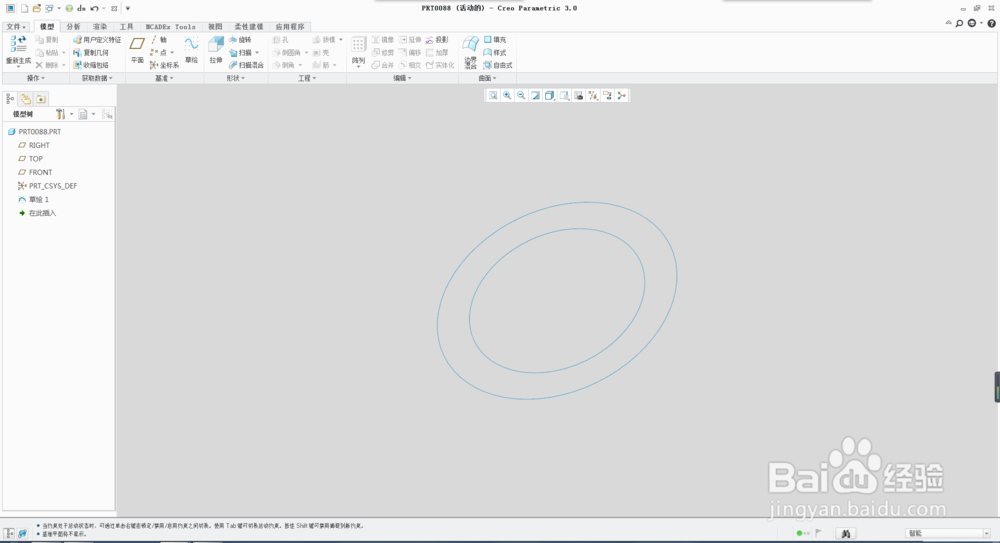

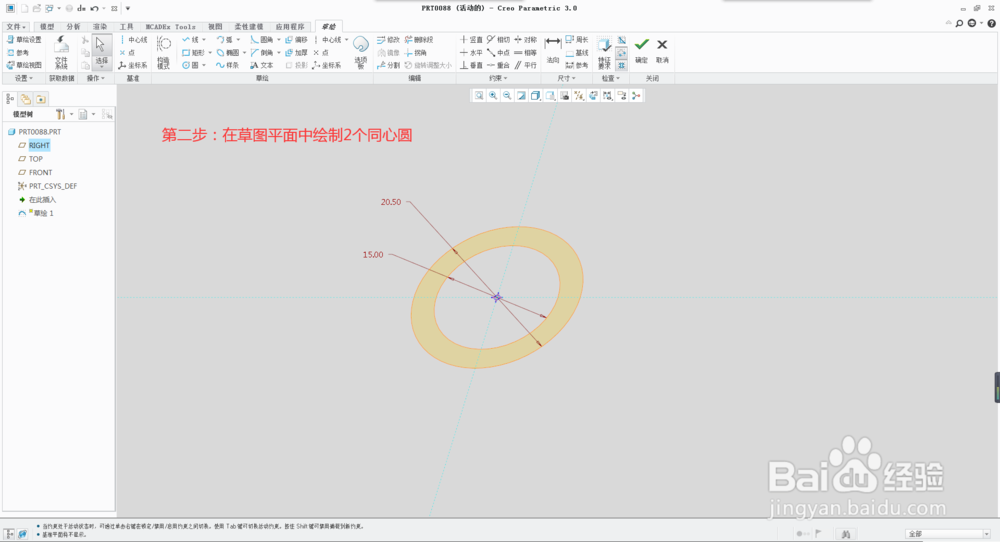

在进入creo建模环境中后，我们绘制一个4分外螺纹牙，即G1/2的螺纹牙，我们先在草图平面中绘制2个同心圆，完成后点击完成草图退出草图；

3/7

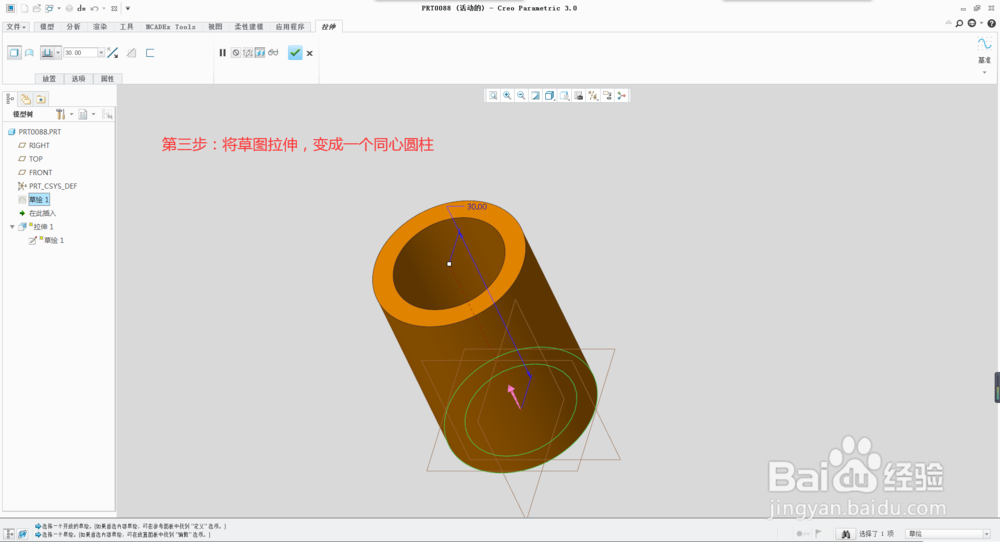

在基于这个草图，我们直接点击拉伸，将这个同心圆拉伸到一定的高度，输入高度后，完成拉伸；

4/7

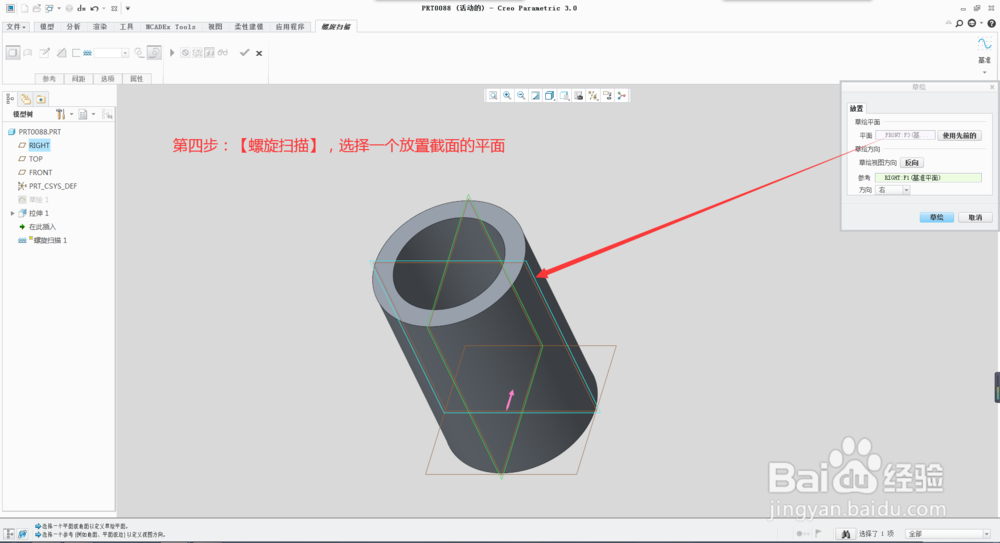

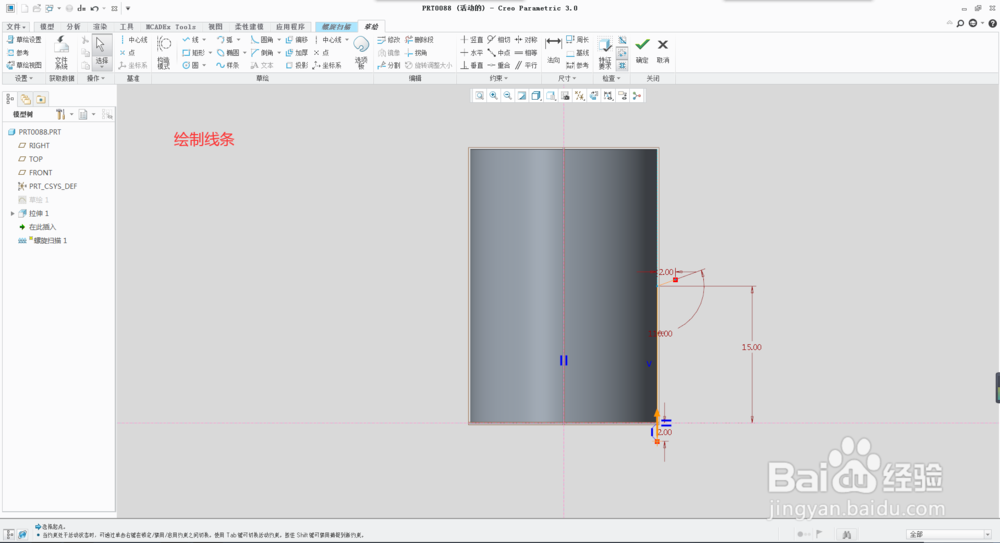

接下来就是绘制外螺纹了，点击【扫描】中的【螺旋扫描】，然后绘制一条扫描线和中心线；

5/7

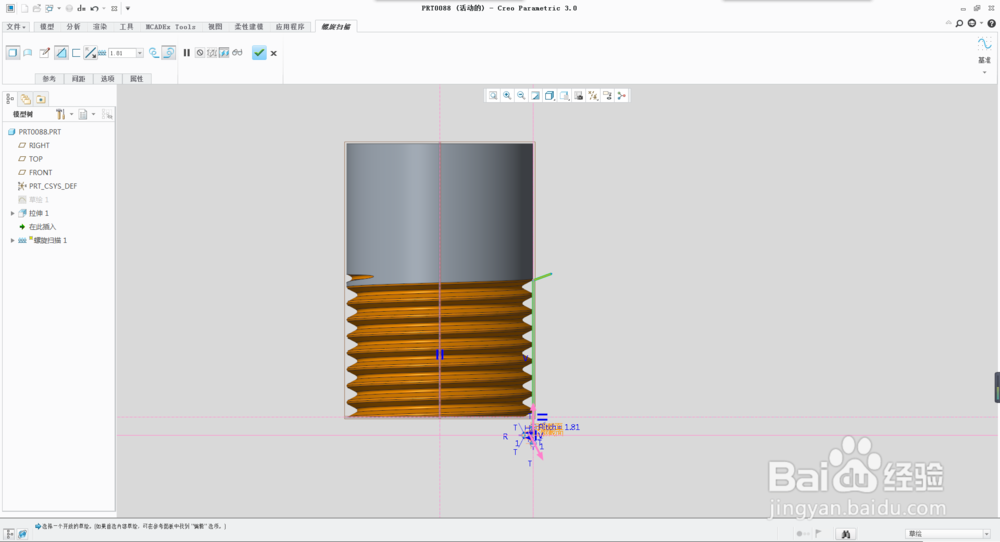

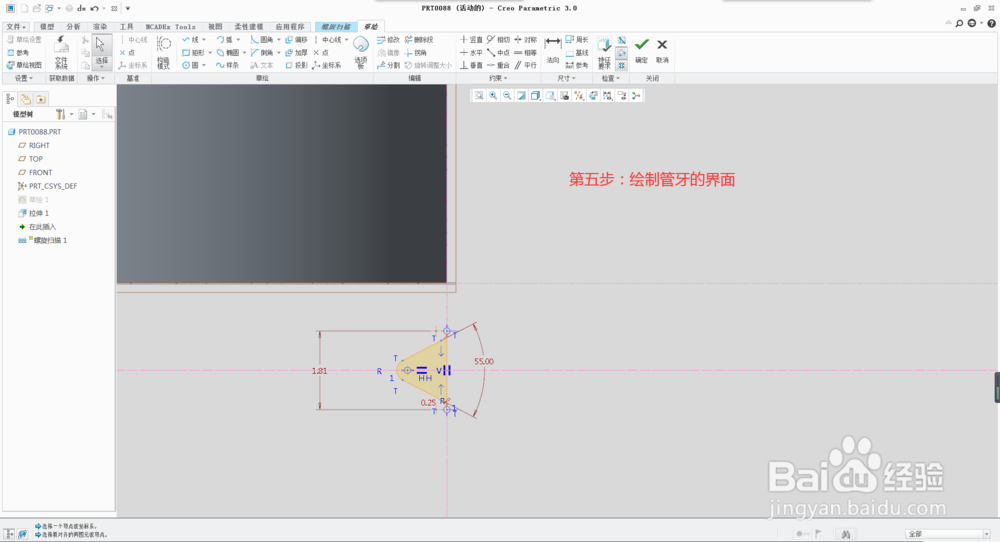

完成上述草图后点击确定，点击对应的草图，创建扫描截面，完成退出草图并数据对应的螺纹牙距；

6/7

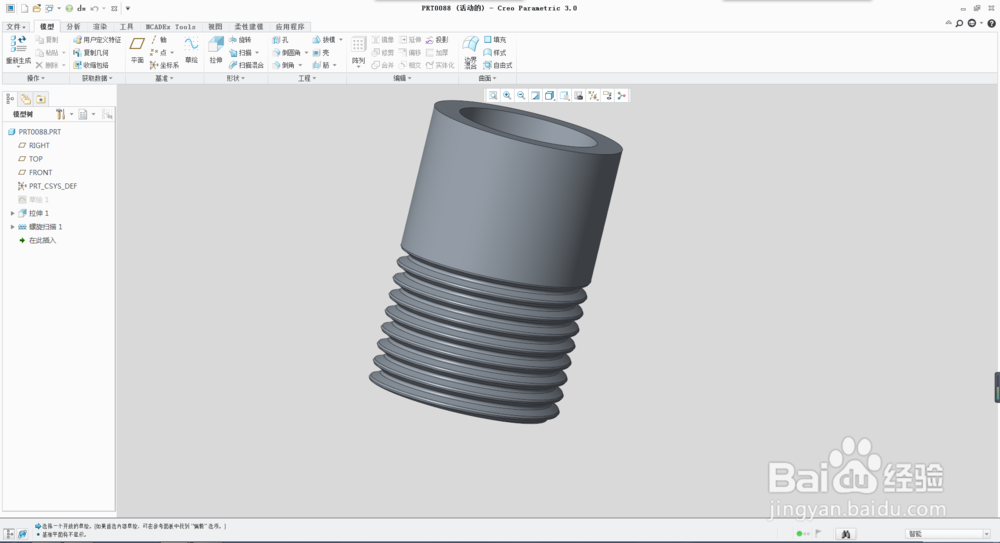

预览无误后可以点击确定，就能看到外螺纹的了。

7/7

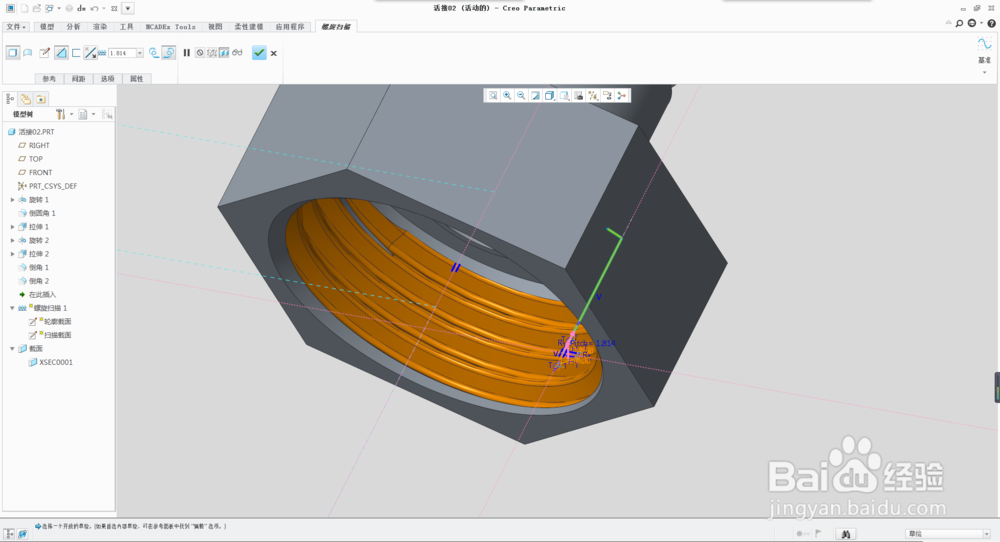

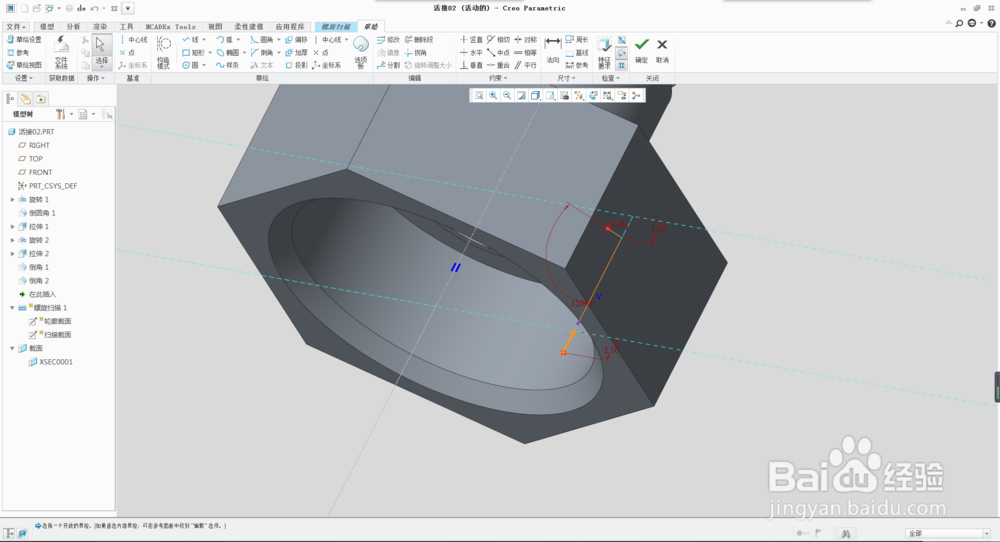

绘制内螺纹也是如此，只不过是在内部绘制，方法是一样，如下图所示

总结1/1

第一步：确定并绘制一条管，即毛坯；

第二步：使用【螺旋扫描】工具；

第三步：绘制扫描的中心线、扫描路径和扫描的截面；

第四步：完成后输入螺纹管牙的牙距。

另外，内螺牙和外螺牙的绘制方法也是基本一样的。

注意事项

不同版本的creo软件，方法也是一样的
