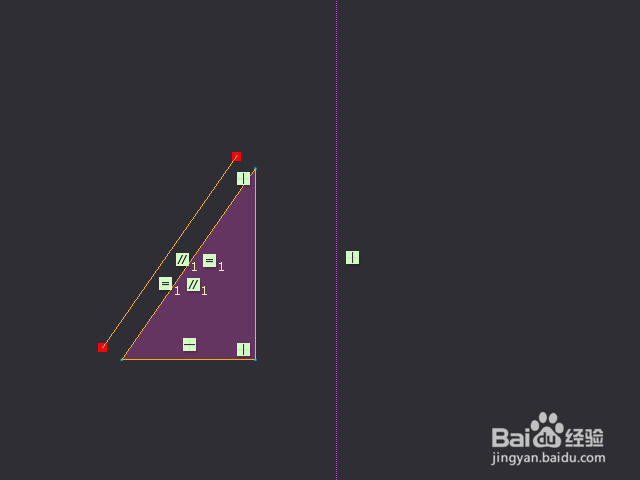

创建草绘。

为方便示例，我们先创建一个带有中心线的草绘图形，如图所示。

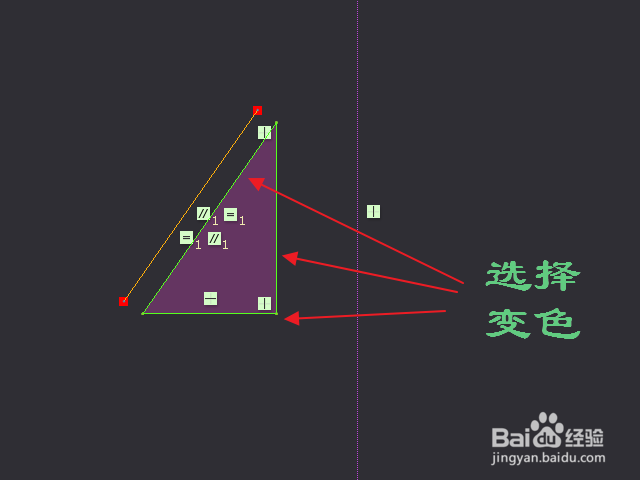

选择镜像对象。

在草绘中单击选择需要镜像的图元，按住Ctrl键可进行多选操作。

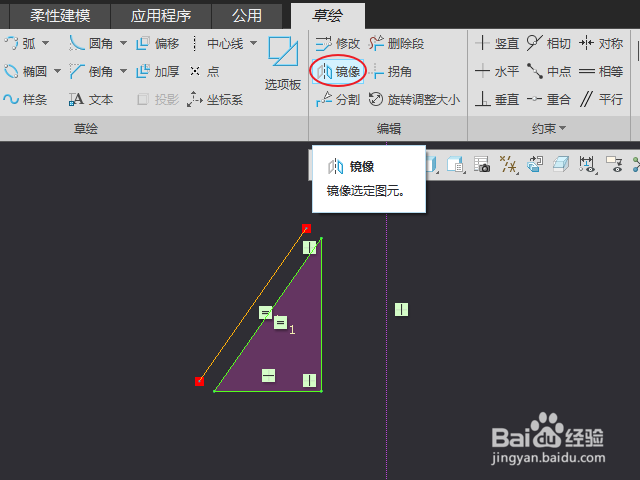

激活镜像命令。

选择对象后，点击工具栏模型--编辑类中的“镜像”命令图标，激活镜像命令。

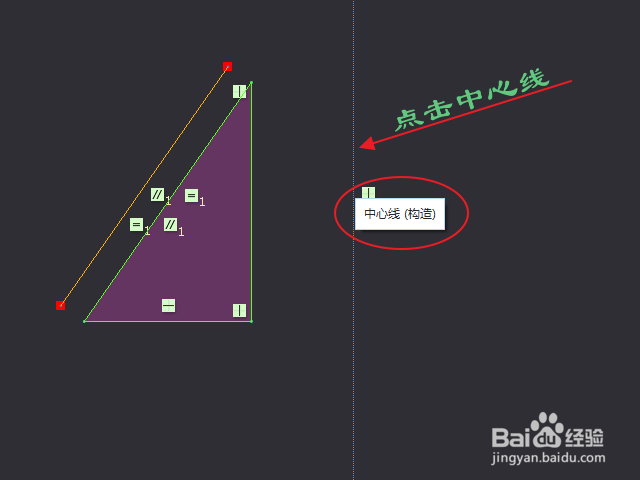

点击中心线。

激活镜像后，点击草绘中的中心线，即镜像的对称中心线。

完成镜像。

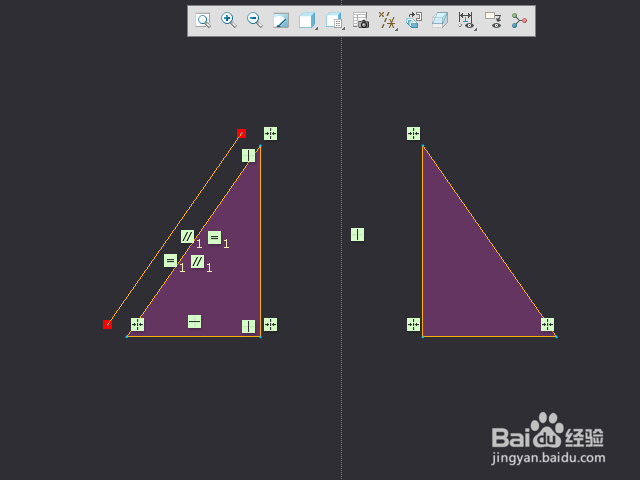

一旦中心线被选取，镜像即自动添加，完成后如图所示。

镜像后的图元带有镜像约束小图标。

只能镜像几何图元。无法镜像尺寸、文本图元、中心线和参考图元。
