SolidWorks如何实现钣金盒子的装配?
来源:网络收集 点击: 时间:2024-02-11【导读】:
该经验给大家分享一篇SolidWorks装配钣金盒子的教程。工具/原料more电脑SolidWorks2016软件方法/步骤 创建盒体零件1/4分步阅读
2/4
3/4
4/4
方法/步骤2 创建盒盖1/4
2/4
3/4
4/4
方法/步骤3 装配钣金盒子1/5
2/5
3/5
4/5
5/5
注意事项
打开SolidWorks,新建一个零件模型。创建基体法兰特征。钣金实体的厚度为“2 mm”,折弯半径为“1 mm”,其它参数默认。

创建边线法兰特征。

注意选择法兰的位置为“材料在内”。单击确定。

完成盒体的创建,保存零件模型。

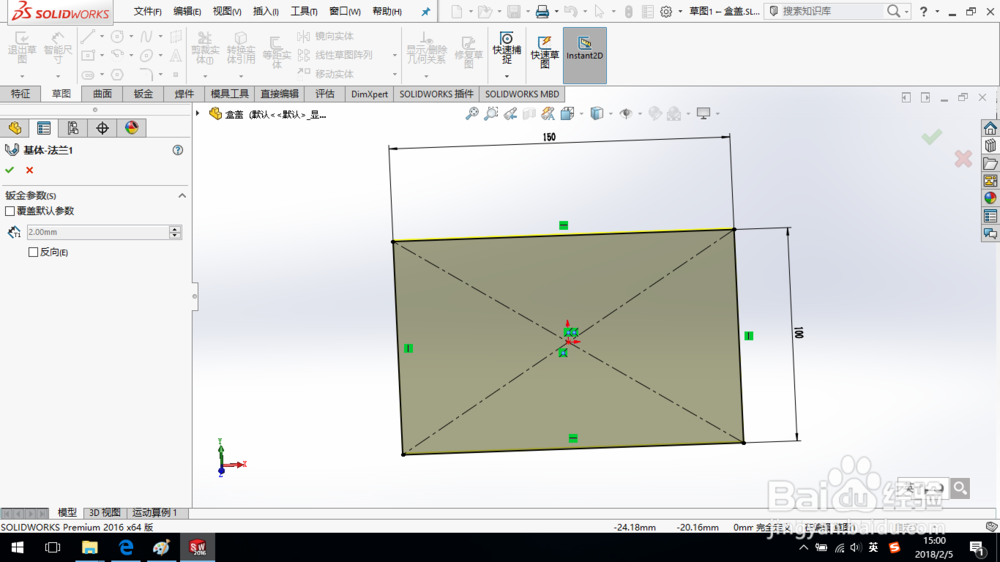

新建一个零件模型。创建基体法兰,基体法兰的尺寸与盒体基体法兰尺寸相同。
钣金实体的参数设置也与盒体相同。

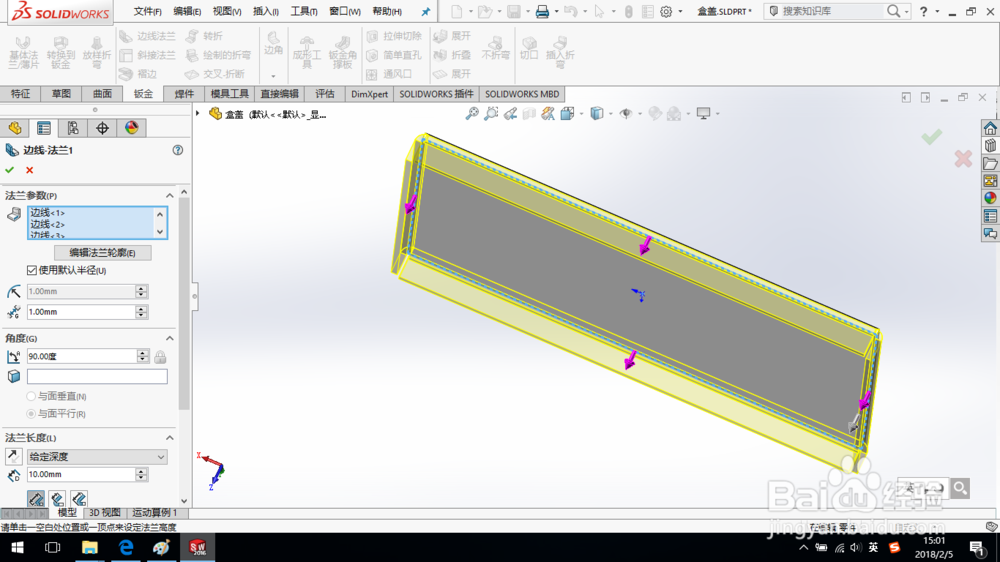

创建边线法兰特征。

注意选择法兰位置为“材料在外”。法兰位置的设置是基于盒体与盒盖的配合考虑的。单击确定。

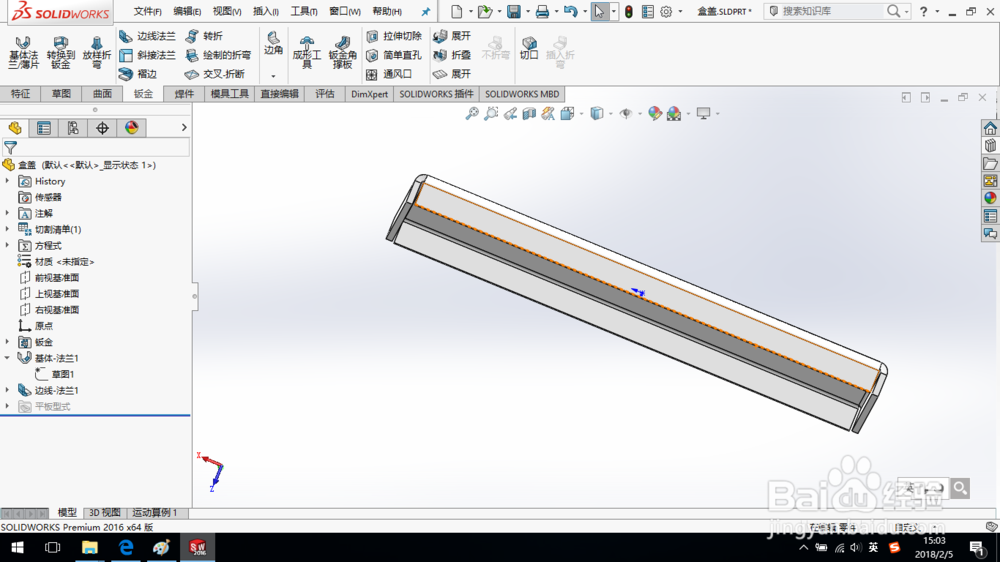

完成盒盖创建,保存模型。

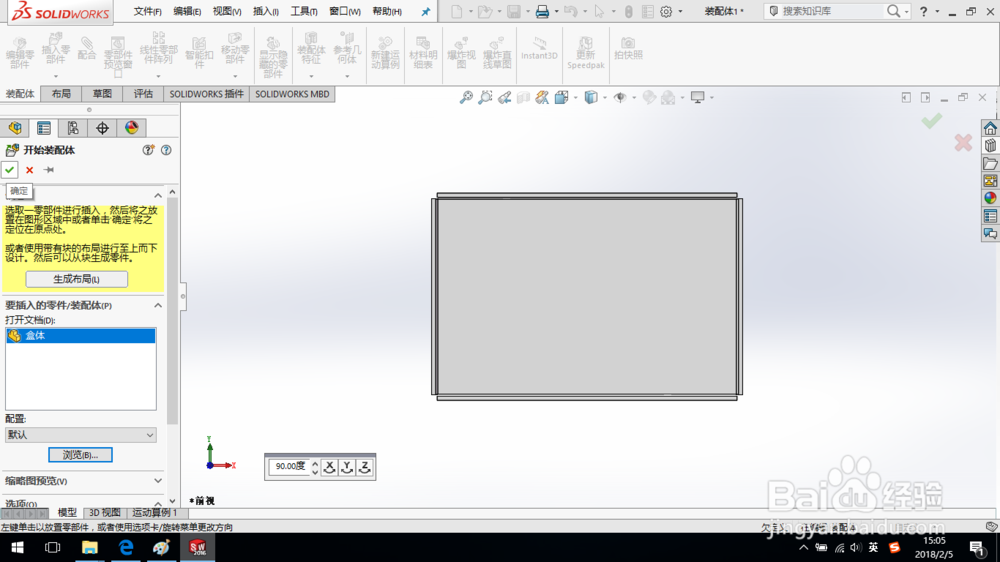

新建一个装配体模型。插入盒体。
在开始装配体对话框中单击确定,则可以保证零件的前视、右视、上视基准面与装配体的前视、右视、上视基准面重合。

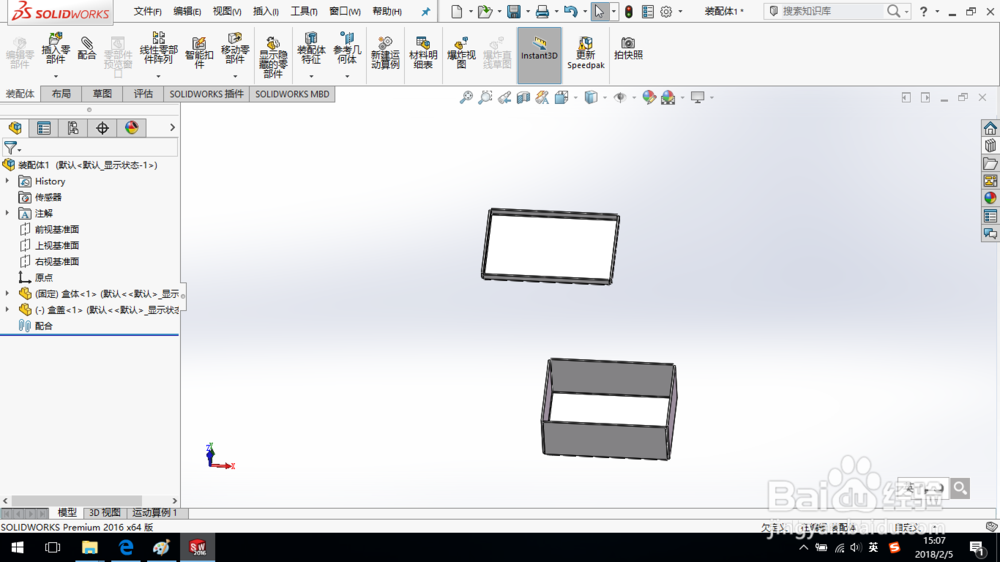

插入盒盖,在图形界面空白处单击放置,则零件的前视、右视、上视基准面不与装配体的前视、右视、上视基准面重合。

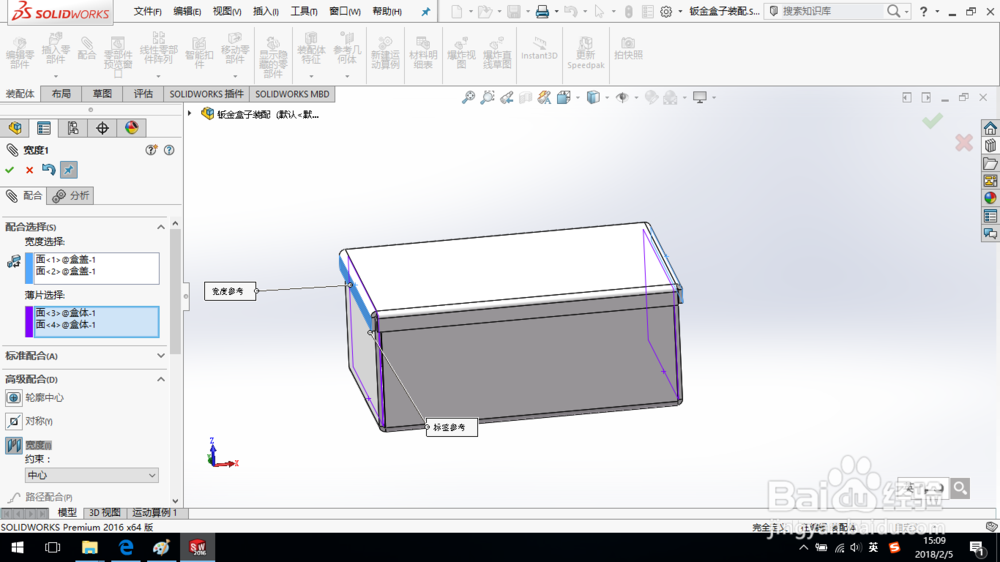

添加宽度配合,如图所示。

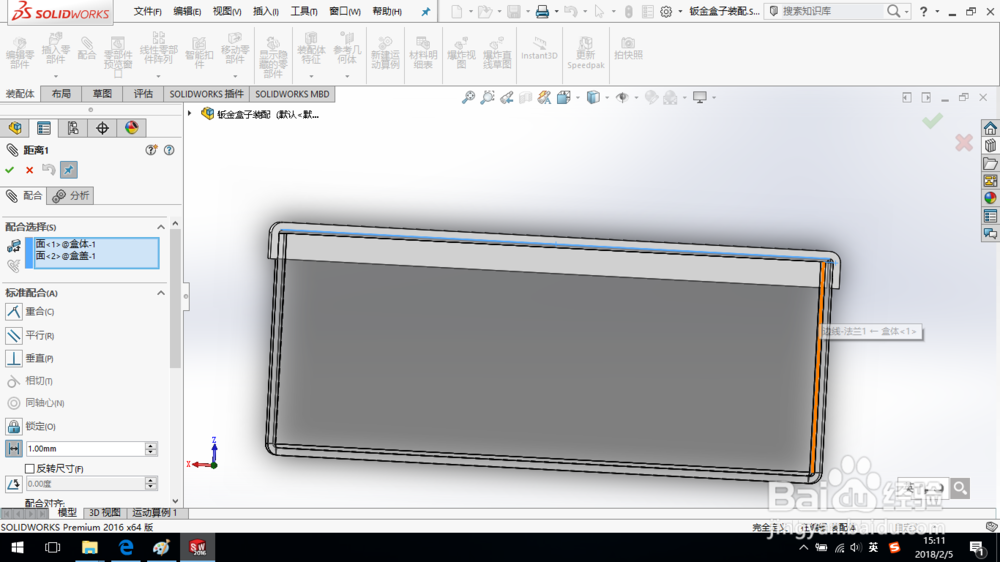

添加距离配合,如图所示。

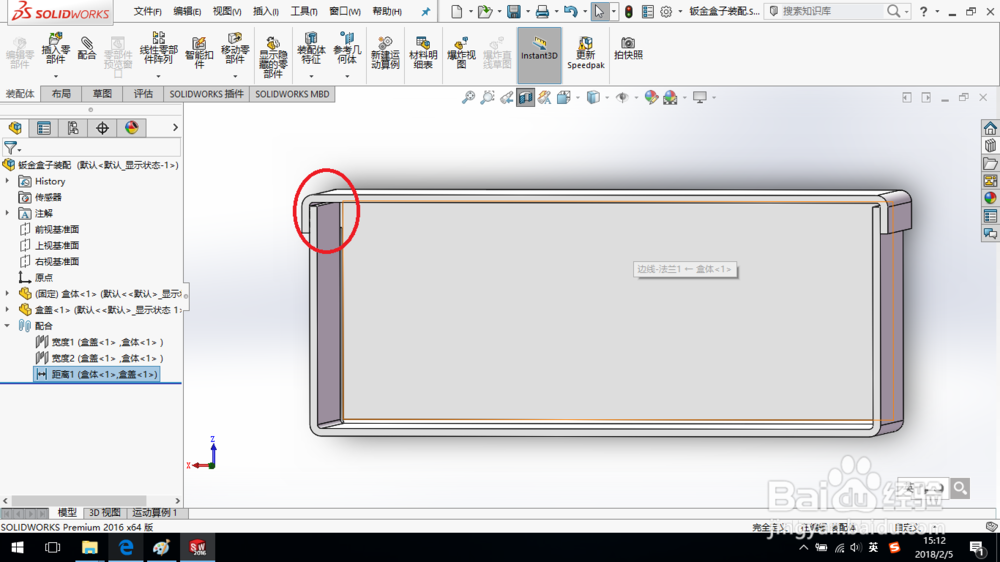

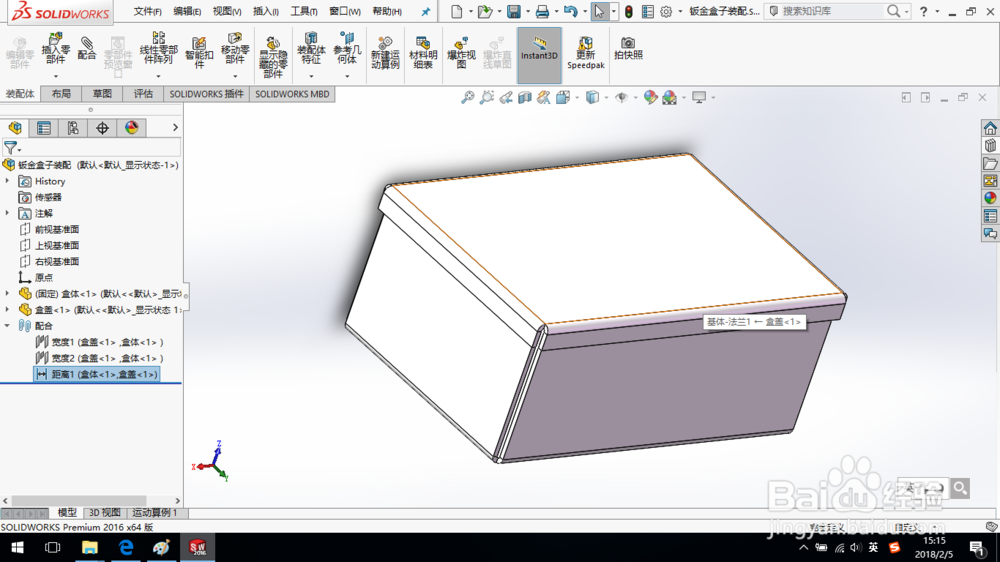

至此,完成钣金盒子的装配。在剖切面中可以看到,盒体和盒盖之间保留了“1 mm”的距离,是因为实际装配中尖角和圆角不可能完全重合而会产生一定塑性变形,并留有一定的距离。
保存模型。


有问题可以留言。
喜欢的朋友可以点赞、收藏,你们的支持是创作的最大动力。
