ABAQUS的网格划分，有两种：①通过“全局种子”划分全局网格；②通过“局部种子”划分局部网格。本文详细讲解，ABAQUS在划分网格时，对于网格的“尺寸大小”的划分规则。工具/原料moreABAQUS网格划分的规则是什么？1/5分步阅读

如图：一个长方体，实体被partiton命令划分为三部分。顶部三段的长度分别为5，2.5，2.5.

2/5

现在对其划分全局网格：近似全局尺寸设置为1。（只有全局种子，没有局部种子）

因为上面的长度有5和2.5两种，5可以平均分为5个1。

对于2.5，ABAQUS将把这一段平均分为几段，并且“全局种子”的间距会最接近于“近似全局尺寸”（此处为1）。因为2.5/3=0.833比2.5/2=1.25更接近1，所以ABAQUS就把，2.5平均分为了3段0.833。

3/5

近似全局尺寸设置为1的效果（只有全局种子）

可以看到，2.5段的网格要密一点

4/5

现在对其划分全局网格：近似全局尺寸设置为0.5。（只有全局种子，没有局部种子）

可以看到，长度为5的段和长度为2.5的段，的网格间距都是0.5。

5/5

对于局部种子网格划分的规则，也是一样的。

只不过”近似全局尺寸“叫法变成了”近似单元尺寸“

最小单元1/3

不管是全局网格，还是局部网格，都有一个最小网格单元的控制。

都有两种控制方法：但是”局部网格“和”全局网格“的最小单元控制的指标是不一样的。

2/3

全局网格

1.按占”近似全局尺寸“的比例（例如：近似全局尺寸为1，最小尺寸按占”近似全局尺寸“的比例为0.1，那么最小网格单元的尺寸就是1×0.1=0.1）

2.绝对值——最小单元尺寸，必须小于”近似全局尺寸“（例如：设置最小单元尺寸绝对值为0.1）

3/3

局部网格

1.默认值0.1

2.绝对值，必须大于0小于1，不需要小于”近似全局尺寸“。

局部网格（局部种子）1/3

如果在一个ABAQUS模型中，看到模型某一区域的网格，明显的不同于，其余各处的网格，那么这个模型一定用了”局部网格“！

（注意:：局部网格既可以是“更致密的网格”，也可以是“更稀疏的网格”）

2/3

“全局种子”的优先级低于“局部种子”的优先级，所以，用户指定某区域“局部种子”的同时，会自动删除该区域的“全局种子”，两者不会同时存在，不会叠加。

所以，指定“局部网格”的时候，不需要考虑“局部网格”与“全局网格”的相互影响。

3/3

仍然是基于前文中的长方体切两刀的例子。

三张对比图：①只有全局种子②局部种子稀疏，③局部种子加密。

总结1/2

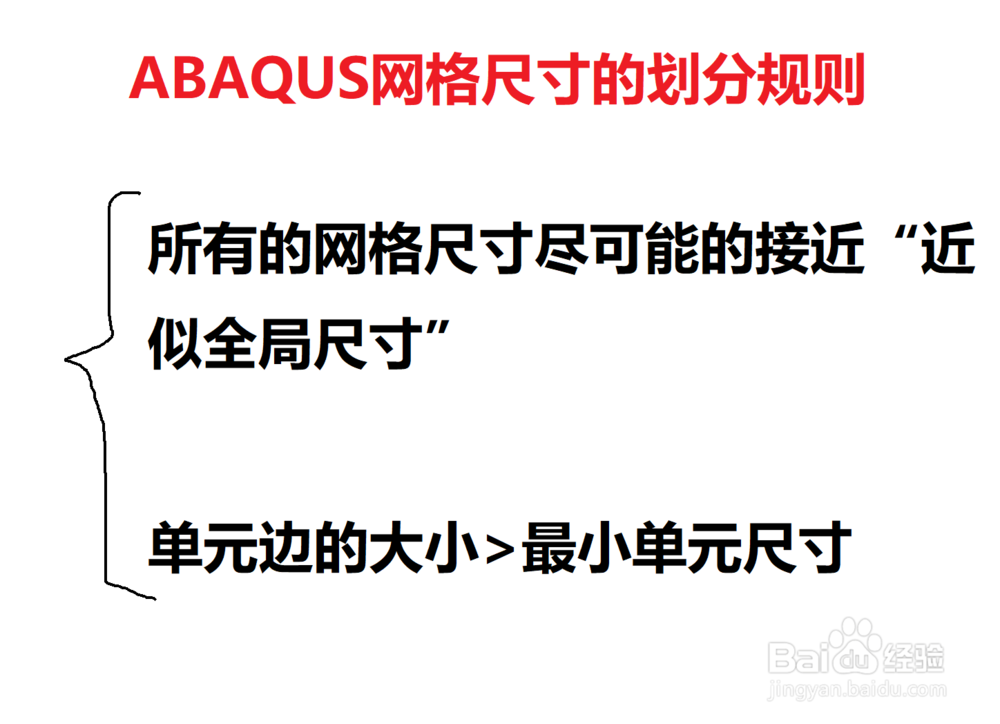

ABAQUS在划分网格时，既会尽可能地满足所有的网格尺寸尽可能的接近“近似全局尺寸”，又要满足最小单元尺寸的要求。

这两个条件会综合考虑，进行运算。

2/2

可能你会觉得，在上面长方体的例子里，最小单元尺寸没什么用，确实在这种方方正正的模型里，最小单元尺寸确实没什么用。

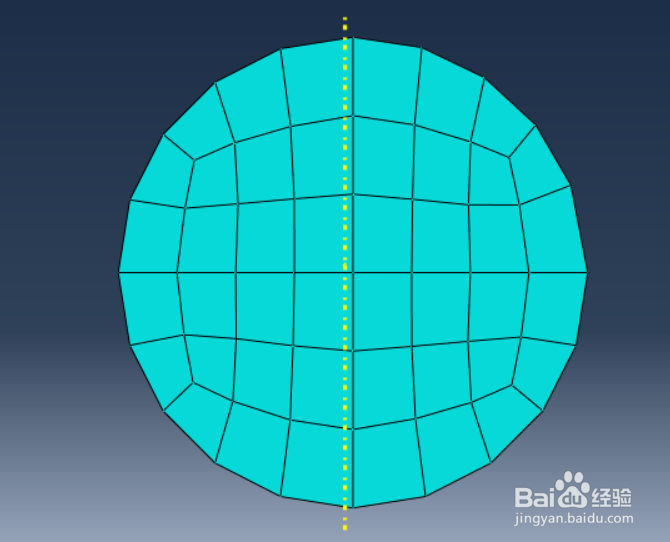

但是对于下图的圆柱体，甚至复杂的曲面几何体，最小单元尺寸可以控制最外围的单元的尺寸不过分的小。
