如何把solidworks两个实体合并？下面具体介绍把solidworks两个实体合并的操作步骤。品牌型号：演示电脑联想拯救者Y700系统版本：演示系统Windows7方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7

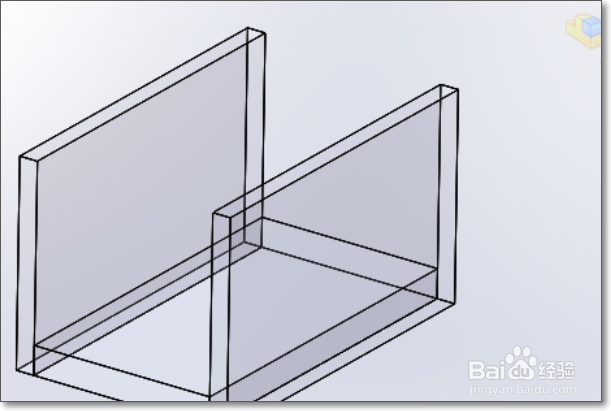

在SolidWorks中创建好一个装配体零件，装配体零件中可以包含镜像零部件。
2/7从commandmanager面板中点击插入零部件——新零件，或从插入菜单中选择插入——零部件——新零件。
3/7此时光标会变成指针侧下方有个绿色箭头，此时不要乱点，对准装配体的一个面点击，然后新零件会处于草图编辑状态，此时不要绘制任何草图，直接点击右上方图标退出草图，新零件处于特征编辑状态。

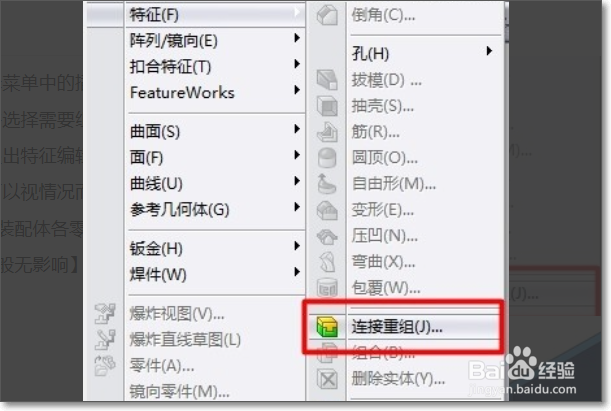

4/7不要退出特征编辑状态，选择菜单中的插入——特征——连接重组。

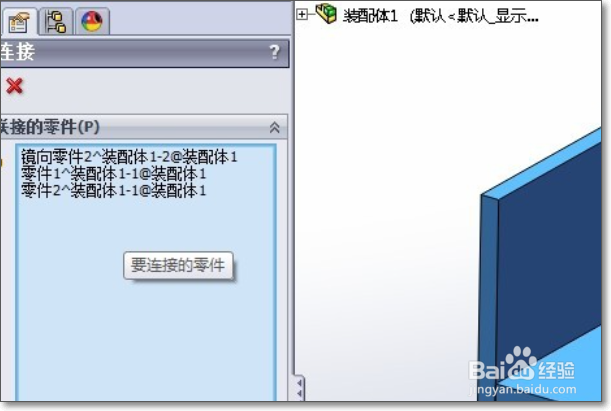

5/7并选择需要组合的装配体，点击确定，最后退出特征编辑状态。【注：下面的两个选项可以视情况而定，选择“隐藏零件”会将组合装配体各零件隐藏，选择“强迫曲面接触”一般无影响】。

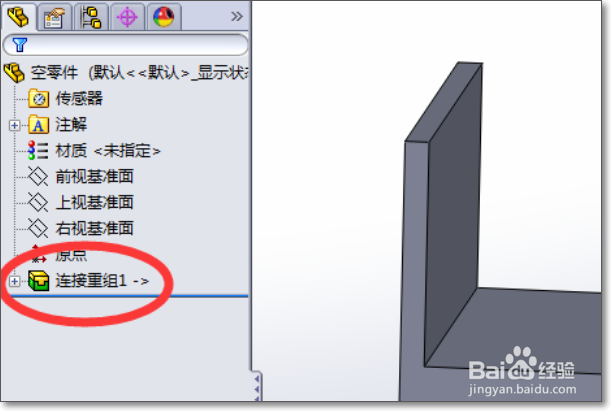

6/7打开新零件，可以观察到装配体变成了一个整体零件了！

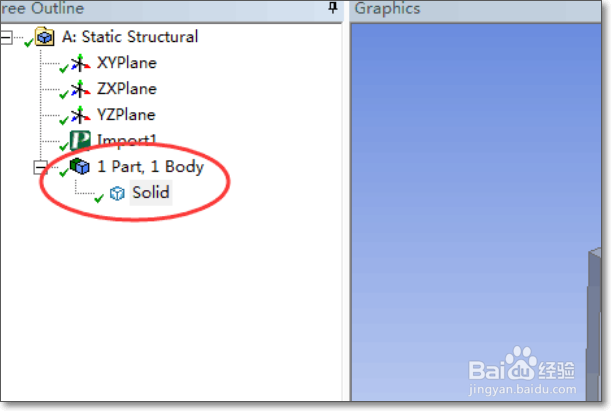

7/7将新零件另存为.x_t文件，可以用来导入其他工程软件进行仿真分析啦！
