新建文件

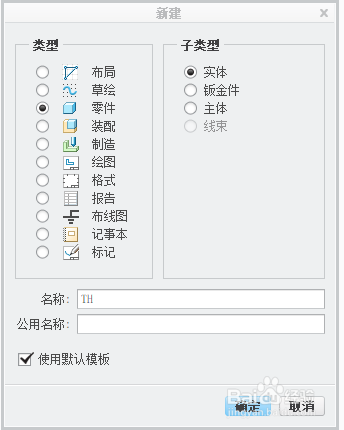

如图所示，我们新建一个文件“TH”。

创建螺旋扫描

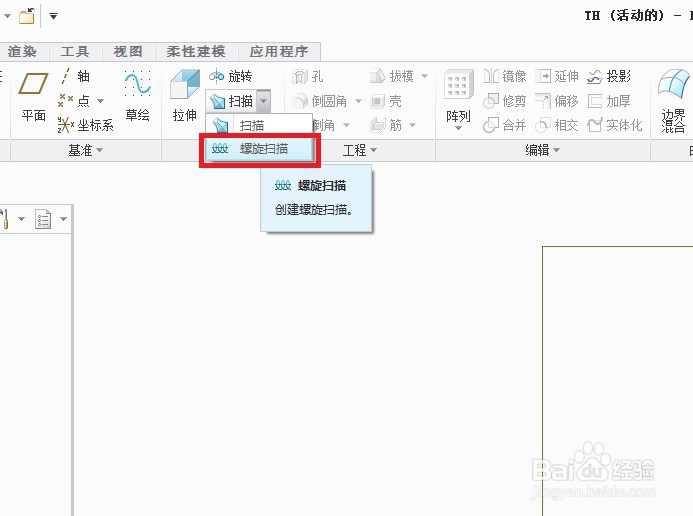

点击”扫描“，选择”螺旋扫描“创建螺旋扫描。

定义螺旋扫描轮廓

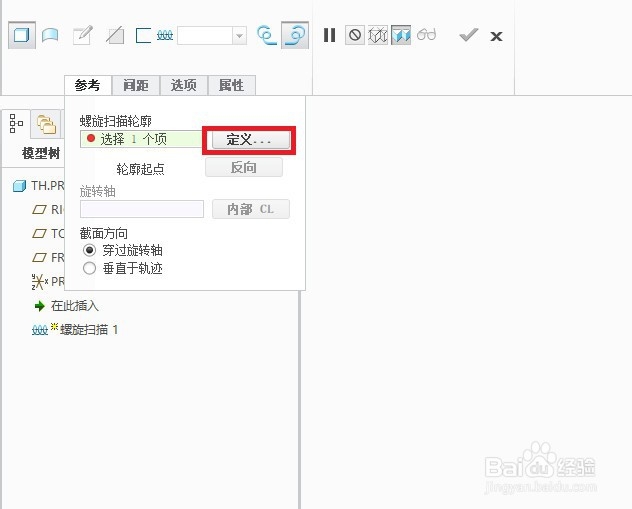

点击“参考”，点击“定义”功能。

创建轮廓草绘

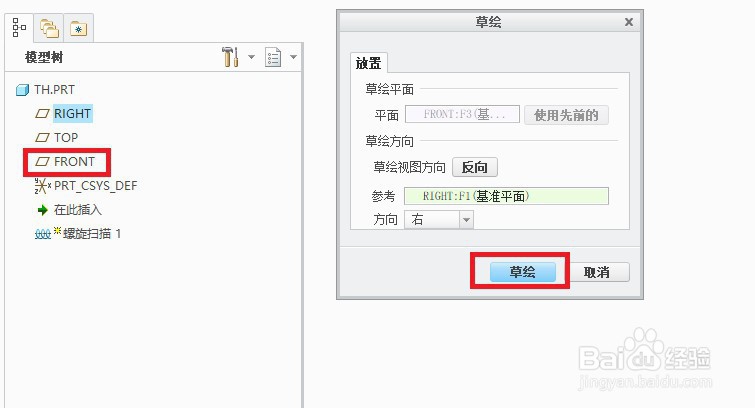

点击“front”基准面，再点击“草绘”，进入草绘界面，开始绘制扫描轮廓。

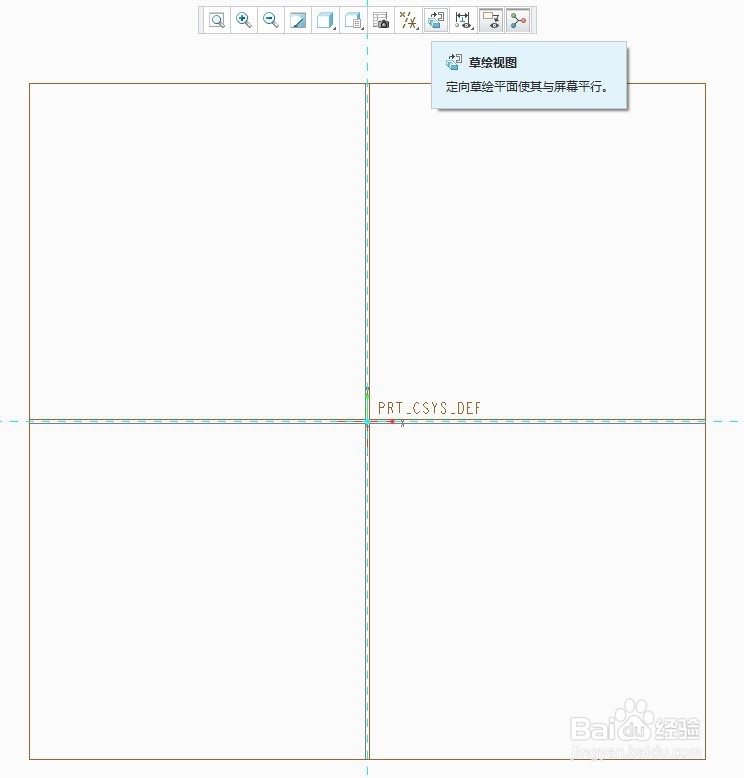

纠正视图方向

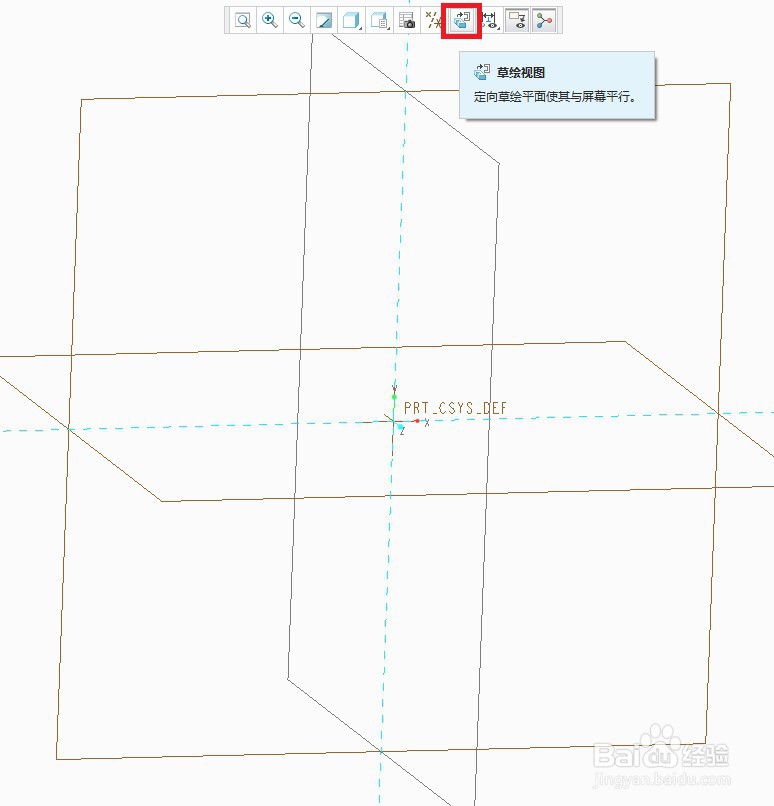

点击“草绘视图”，视图将会正视于“front”面。

绘制轮廓线

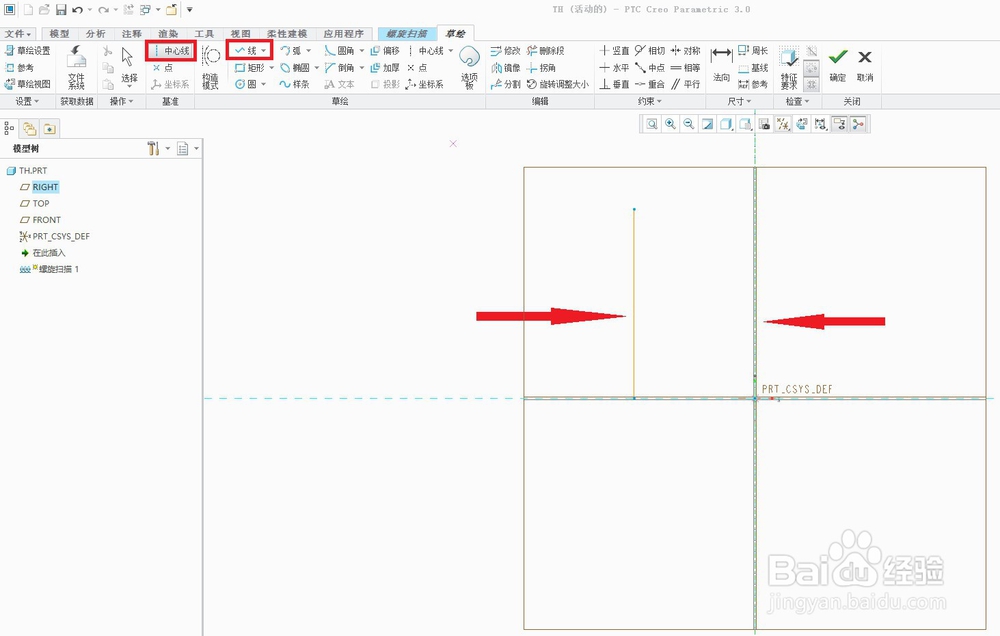

点击“线”绘制左边箭头所示的线段，点击“中心线”，绘制右侧箭头所示直线，这里我绘制的中心线和轴线重合。

给定轮廓线尺寸，完成绘制。

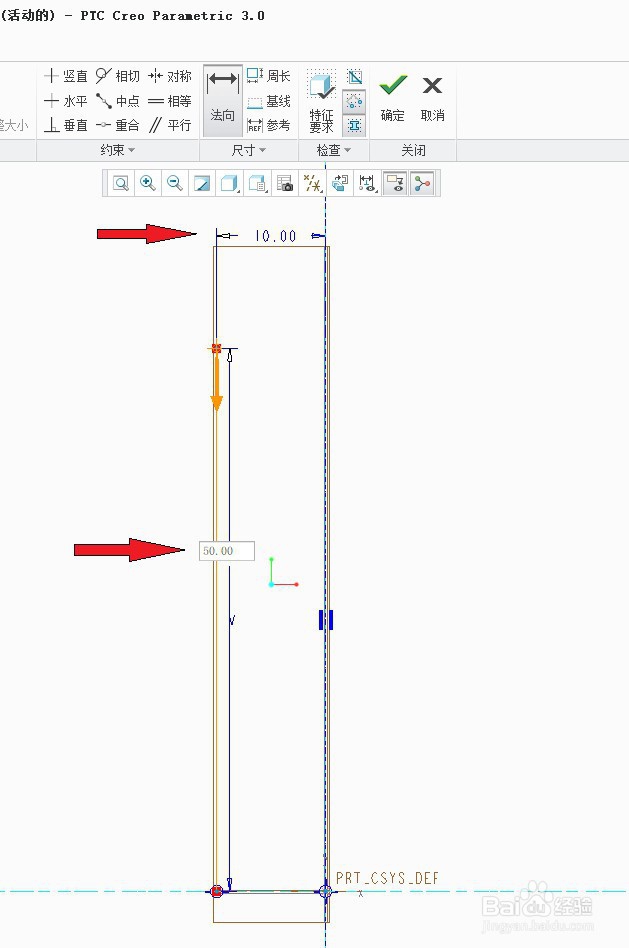

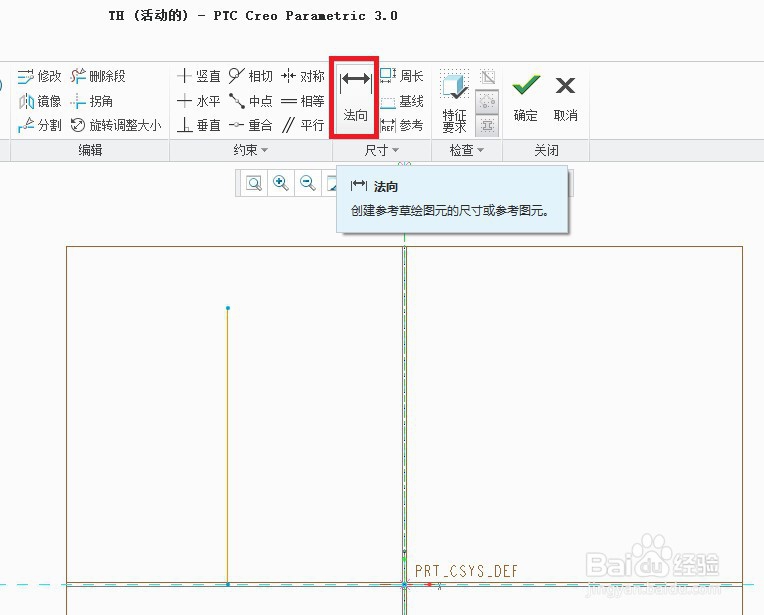

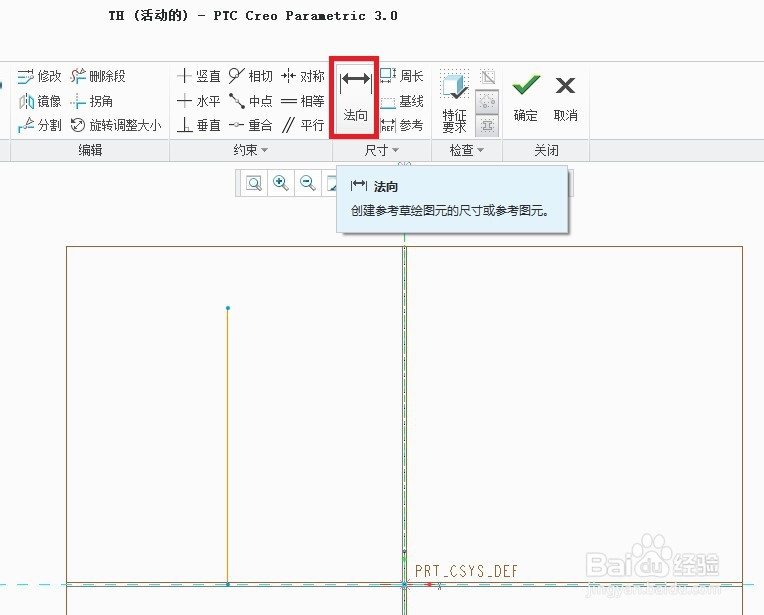

点击“法向”，为线段增加尺寸参数。如图，给定线段长度50mm（弹簧长度）、线段到直线距离10mm（弹簧的螺旋半径）。只需按一下鼠标中键的滚子即可确定尺寸。然后点击“确定”，退出草图。

确定弹簧的截面直径

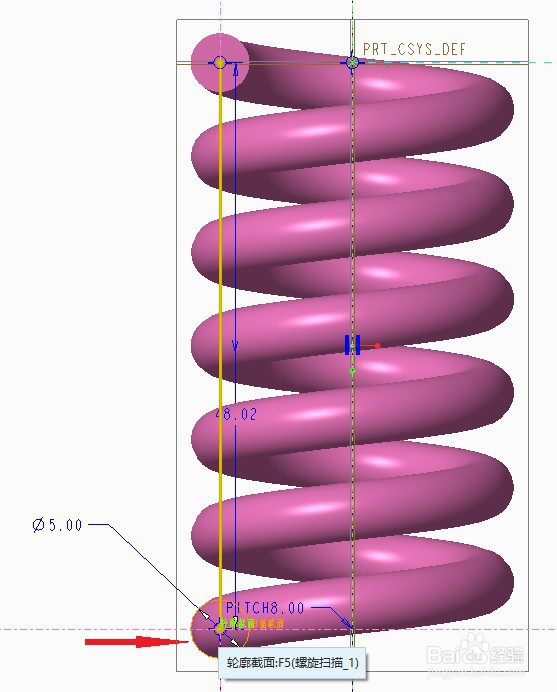

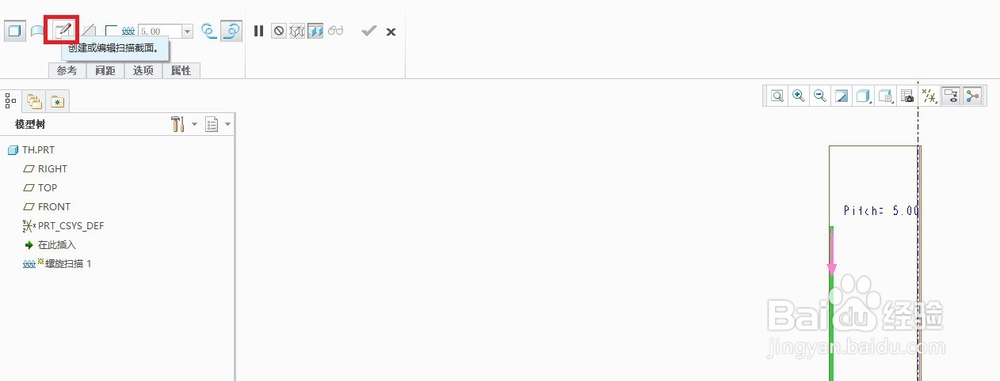

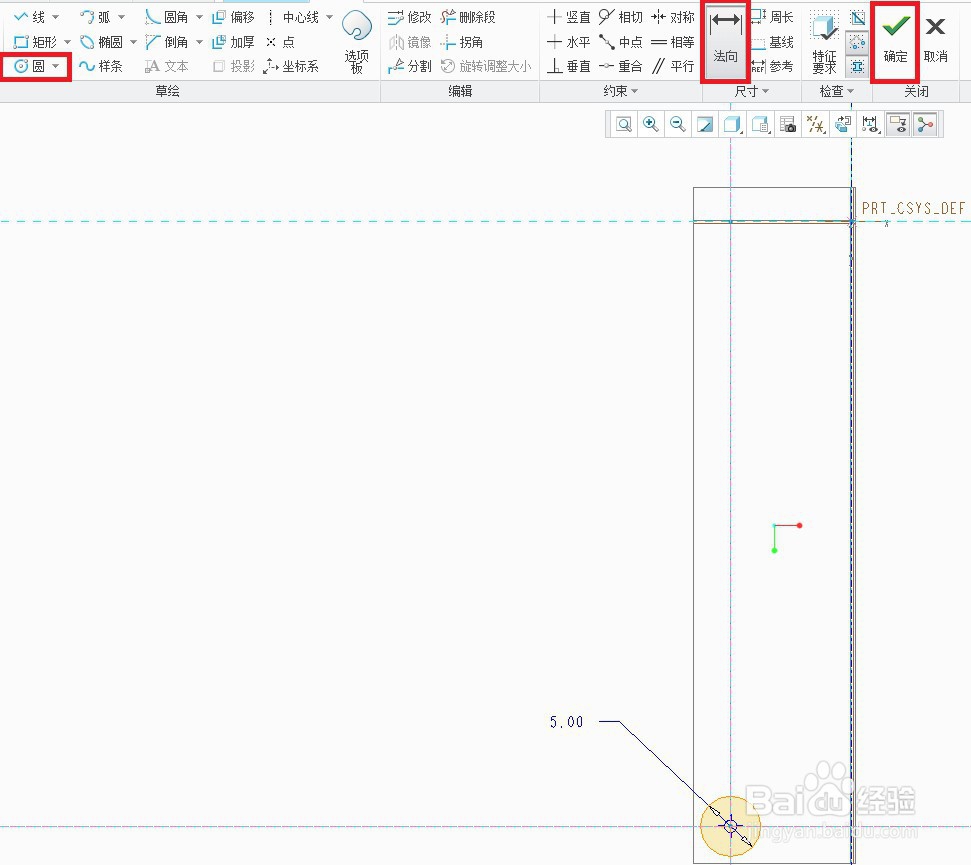

点击“创建或编辑扫描截面”，从而再次进入草图绘制界面。跟据具体需要，在线段端点处绘制一个弹簧截面圆，并给定尺寸5mm（弹簧截面半径）。点击“确定”，退出草图。

弹簧建模初步完成

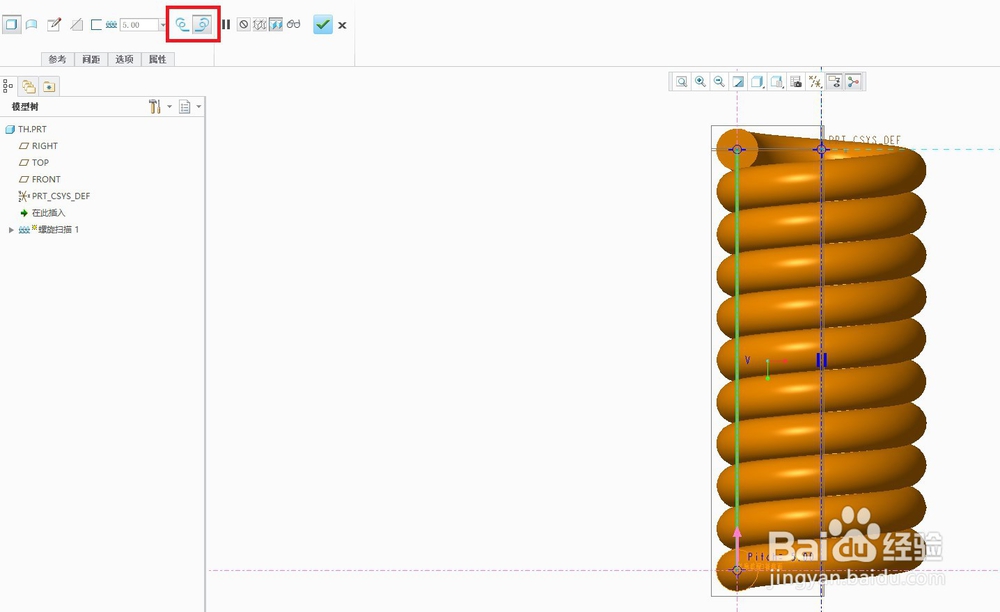

弹簧创建完成，接下来还可以选择弹簧的旋向，如图所示。点击“√”，即可完成弹簧初步建模。

准备确定弹簧圈数

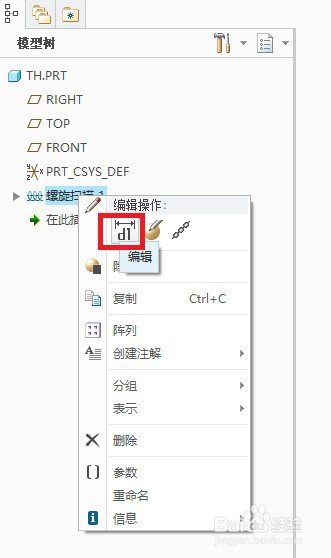

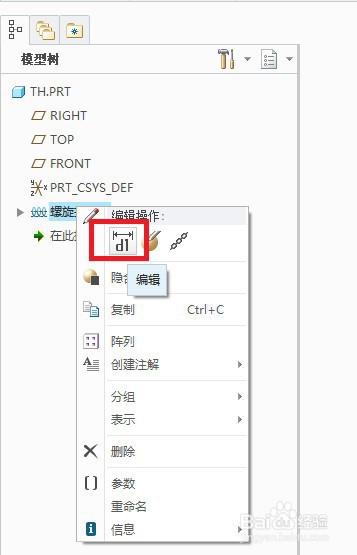

1.右击“螺旋扫描1”，选择“编辑”；

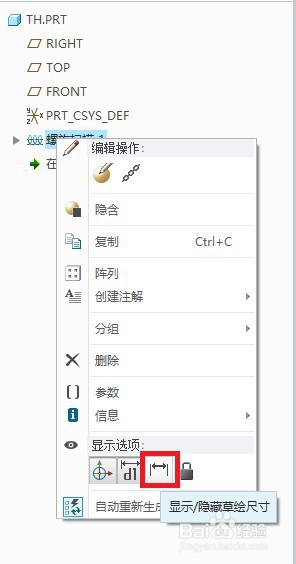

2.再次右击“螺旋扫描1”，选择“显示/隐藏草绘尺寸”；

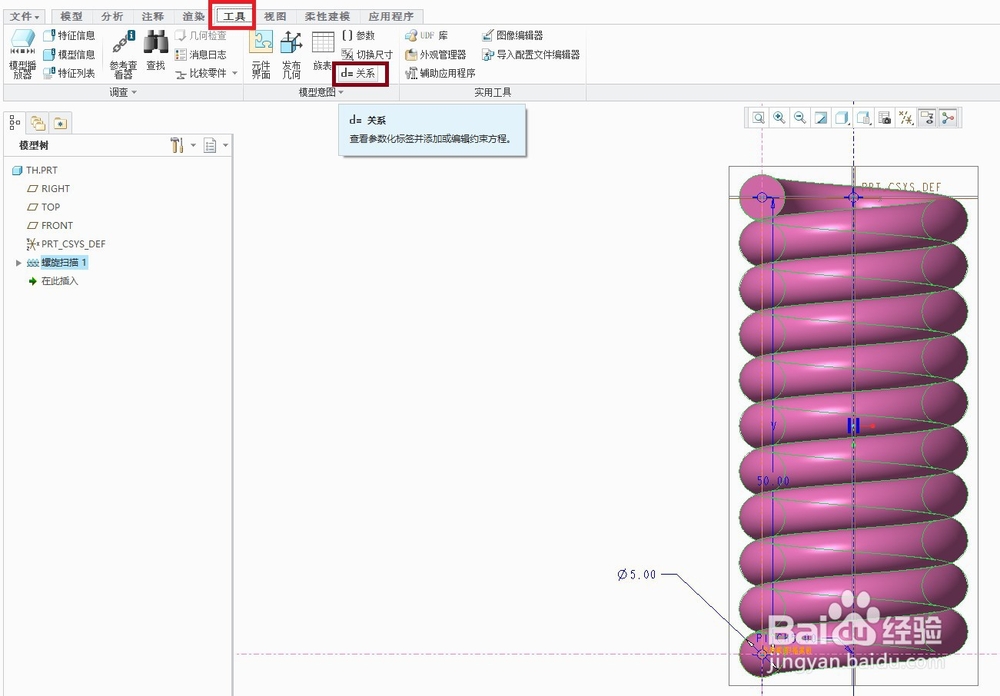

3.进入“工具”功能区，选择“关系”。

确定弹簧圈数

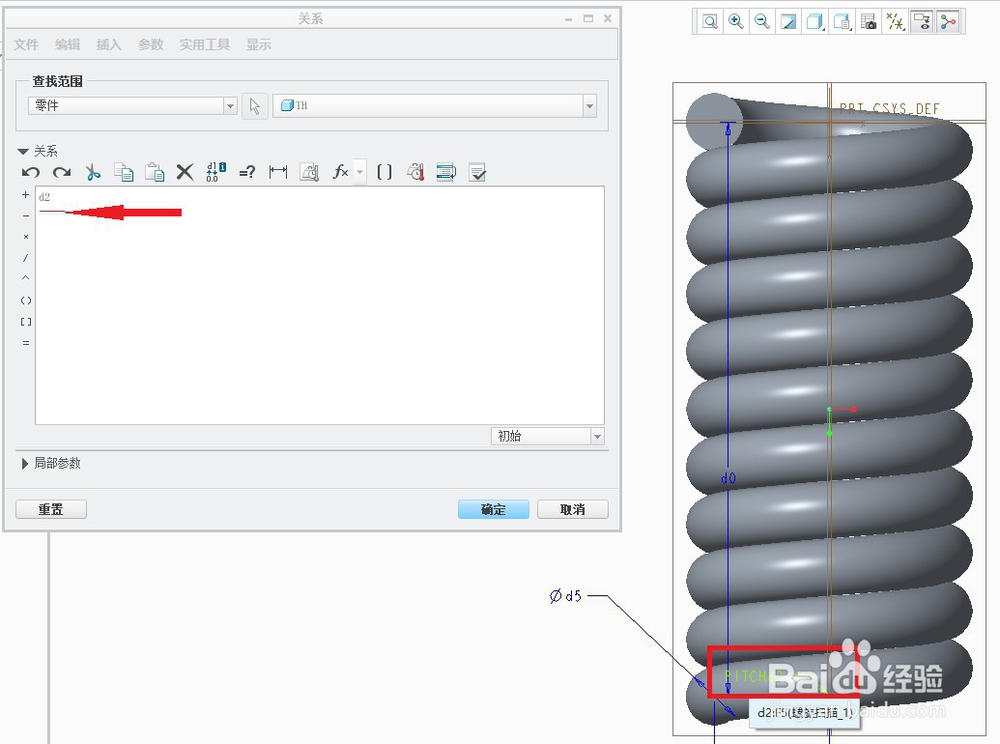

1.点击“PITCHd2”，可以发现框内出现一个“d2”；

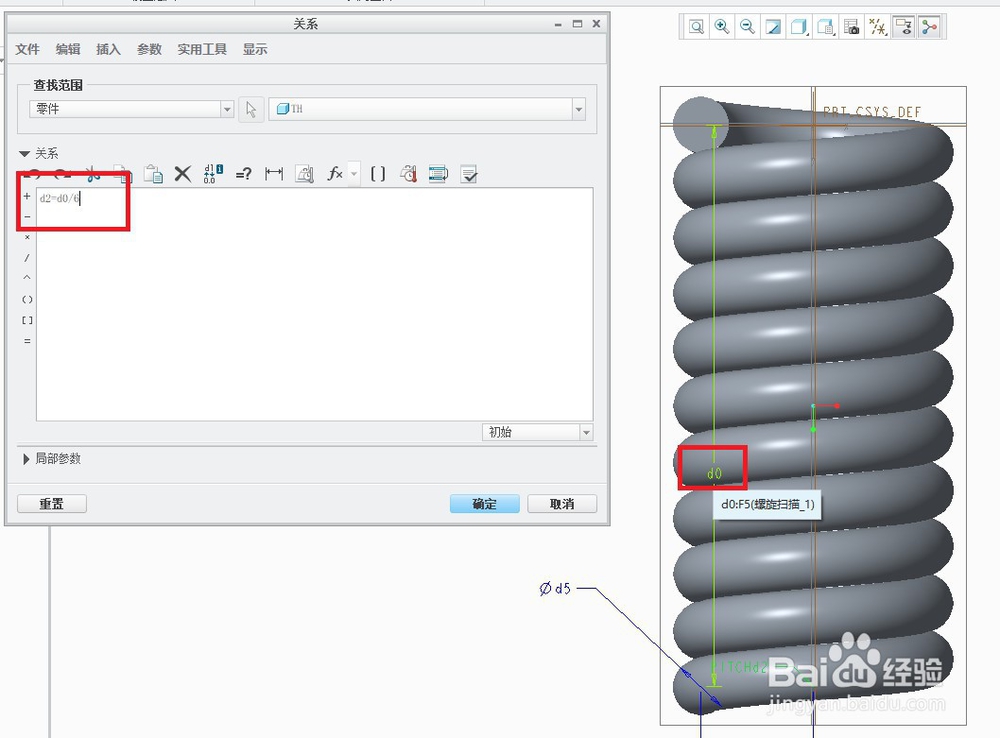

2.在“d2”后面输入“=”，然后点击“d0”，再在“d0”后面输入“/6”，即弹簧圈数为6。

3.点击“确定”，退出关系。

再生成

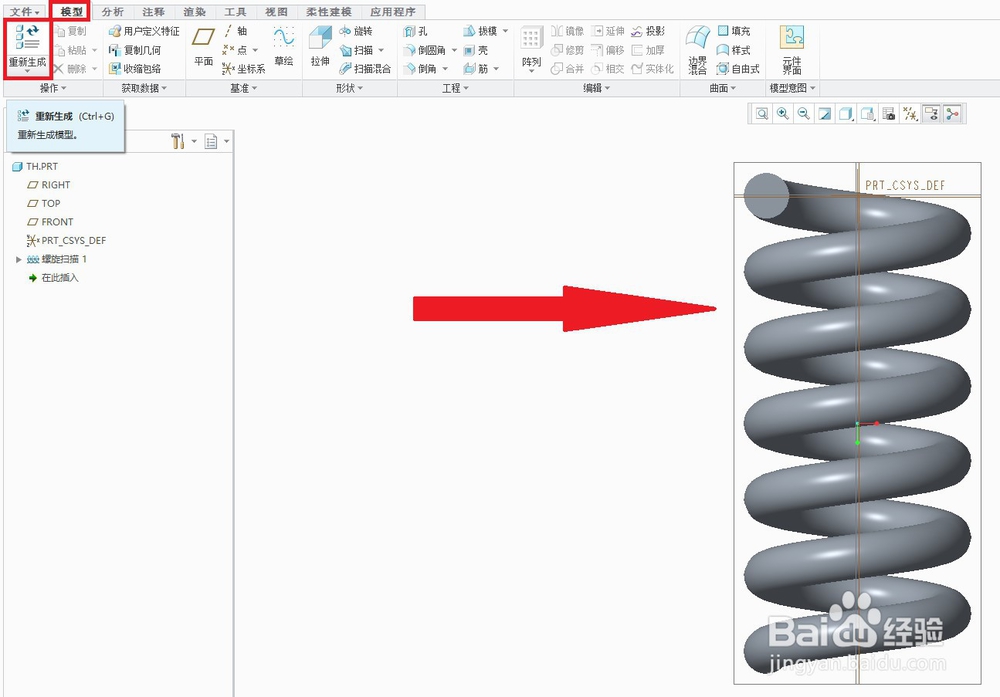

这时候会发现弹簧没有变化。我们点击“模型”回到模型功能区，点击“重新生成”即可发现弹簧变成了6圈，弹簧半径依旧是5mm，弹簧长度50mm，弹簧螺旋半径10mm。

补充：自由拉伸弹簧长度

1.右击“螺旋扫描1”，点击“编辑”；

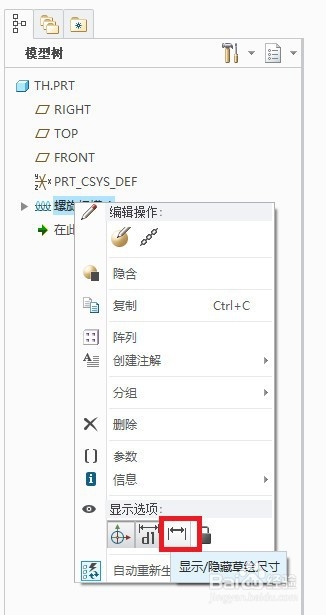

2.再次右击“螺旋扫描1”，选择“显示/隐藏草绘尺寸”；

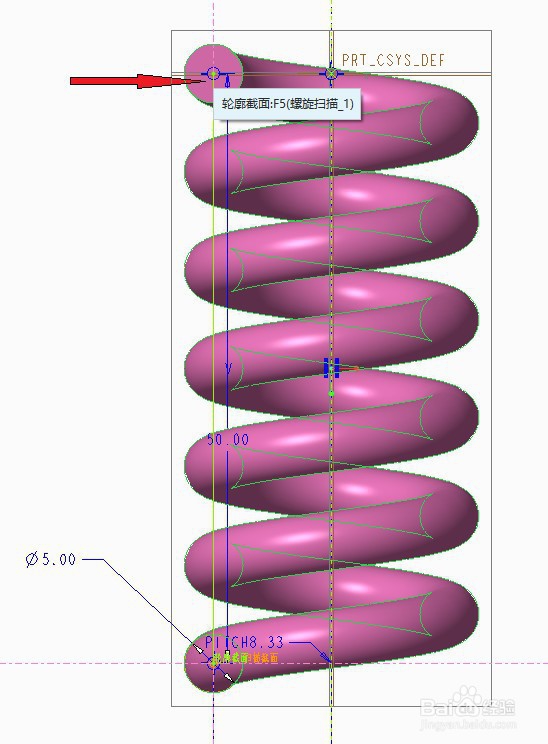

3.左键点击“轮廓截面F5”，即弹簧长度线段的下端点，按住不放，上下拖动，即可发现弹簧也在跟随上下伸缩；

4.同样的，左键点击“轮廓截面F5”，即弹簧长度线段的上端点，按住不放，左右拖动，即可发现弹簧也在跟随左右伸缩。
