家用CO检测报警器

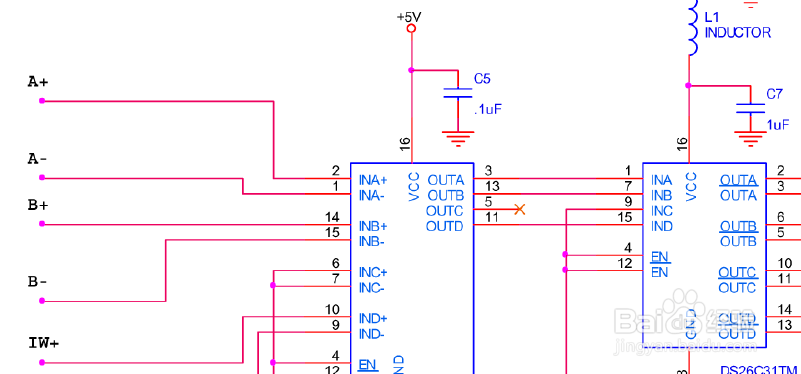

来源:网络收集 点击: 时间:2024-03-04绘制原理图,根据功能,应该有单片机最小宙闲系统电路,蜂鸣器电路,显示电路,一氧化碳接哨欠海口电路,接到单片机的AD转换口。如果你没有电子电路的基础,可以到网上找一个图,我们为手工焊制,图只总泥是个参照。

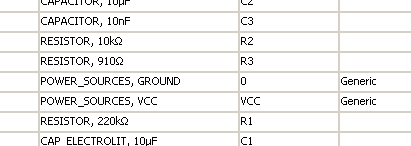

根据原理图,购买元器件。元器件如下:1.洞洞板一块。
2.单片机一个,附带最小系统元器件。(也可以买一个最小系统板)
3.蜂鸣器,12864液晶显示屏。
4.co检测传感器。

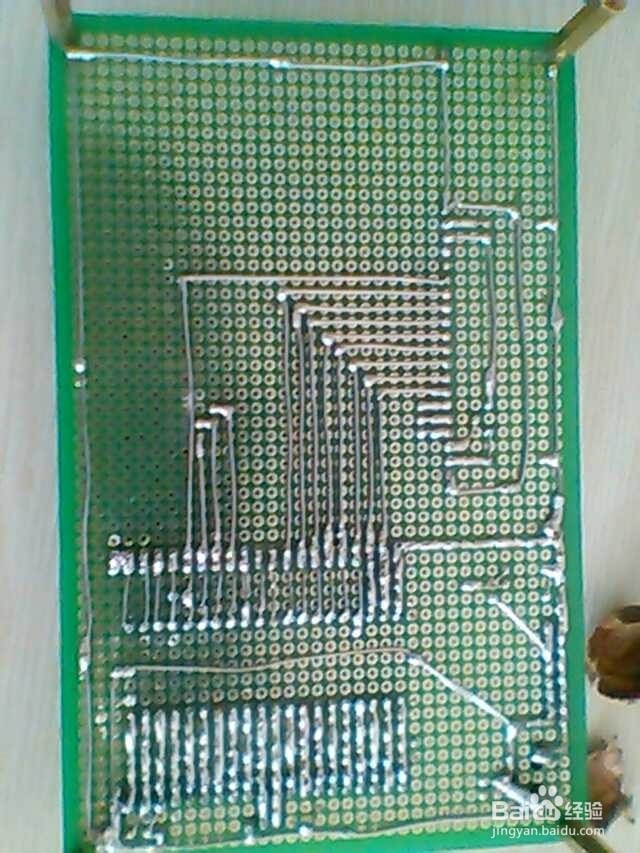

根据原理图焊接电路板,有最小系统板的,把它固定在洞洞板上,与其他器件连接在一起,没有的,就自己焊接吧。先焊最小系统,液晶屏连接P0口和P2口,co传感器供5V电源,模拟输出接单片机P1口,蜂鸣器通过三极管连接到P21口。

焊接完成后,检查焊线,供电系统是否正常,最好拿万用表对照图纸好好测测,有无短路短路,检查完成后给系统上电,查看情况,有发热冒烟的立即断电。正常情况,无发热器件,液晶屏背光亮,蜂鸣器不发声。

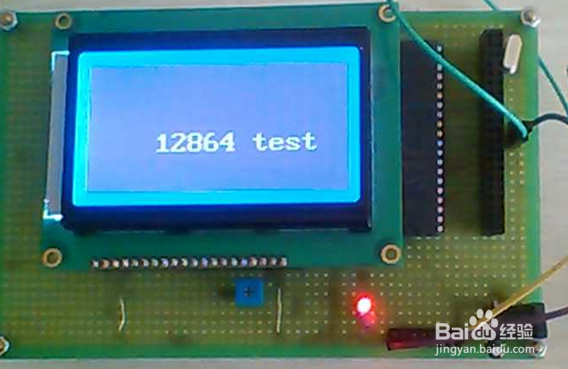

到这一步,基本说明板子是好的,但不是绝对的,我们还要看看单片机能否正常工作,通过程序,检测单个模块能否工作,下载液晶显示屏调试程序,查看情况。程序网上有很多,对比端口是否正确,不正确修改几个地方就可以了。

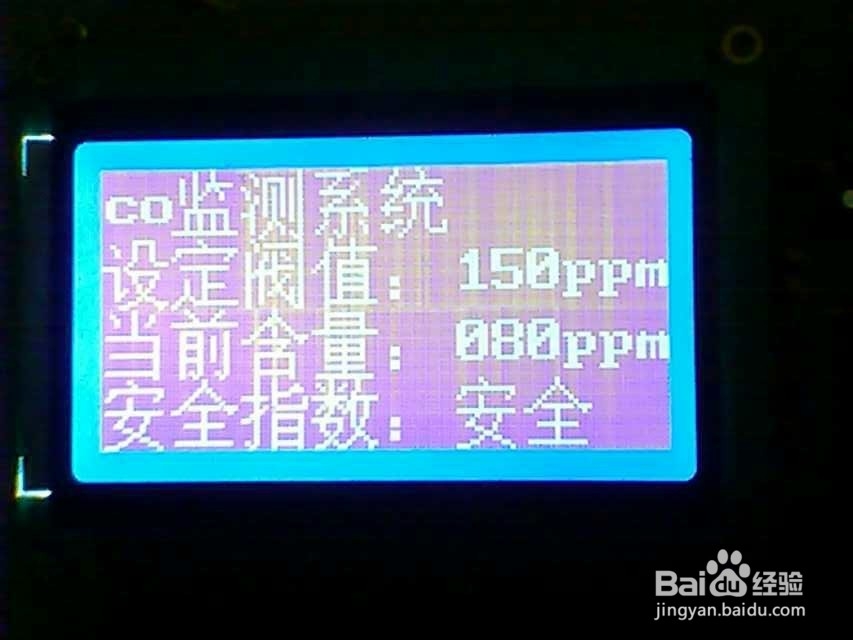

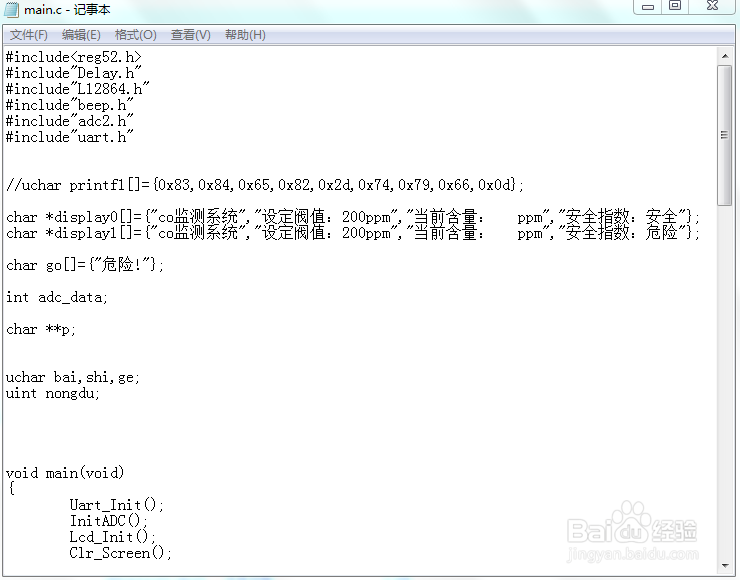

下载一氧化碳检测报警程序,设置报警值,超过这一值,报警器就滴滴响。在液晶显示屏上还可以显示当前浓度,设置的报警值。是不是很有趣啊。

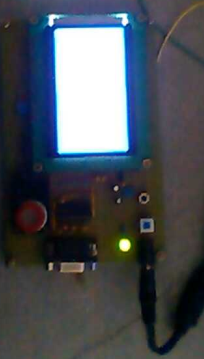

下载完成后,给报警器上电,一氧化碳传感器要预热才能进入正常的检测,这是报警器有可能发声,这不要紧,预热半个小时,进入正常状态,报警器在这半个小时里不会一直发声报警,只是个别时段检测值紊乱。

焊接一定要细心,电源焊接错误,可能会导致电路板的损坏。
程序对大家可能比较麻烦,不过修改的地方不多,只要细心就一定可以搞定。
