订阅用3D软件转成的2D图，工程图怎么标注尺寸
来源：网络收集 点击： 时间：2024-03-04【导读】：
当我们用3D软件画完零件后把这个零件转成工程图，而转成的工程图，2D图一般都要标注尺寸才有实际意义。以solidworks为例来说明工程图怎样标注尺寸。工具/原料moresolidworks 电脑 工程图方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
软件
打开solidworks软件之后，单击上方的打开文件，找到工程图的文件，即后缀名带有SLDDRW的文件。如图是打开后的工程图：

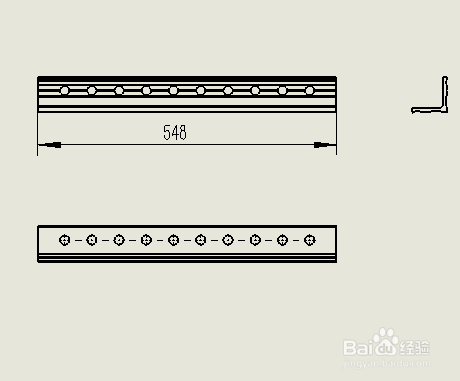

2/6单击左边的智能尺寸按钮，这时鼠标变成标尺一样的形状，点击最上面的视图的长边，并把鼠标移到合适的位置。此时，这个视图的长度就标注出来了。

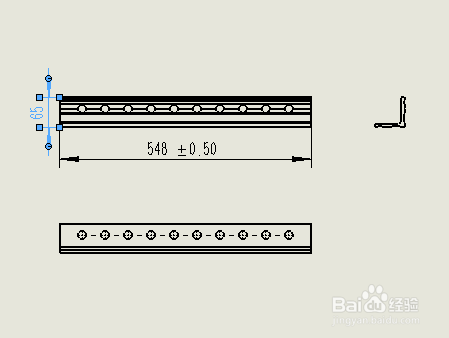

3/6假如这个长度有公差，我们可以在尺寸对话框里设置它的公差。在公差精度选择公差的类型如对称，并在下面的方框中输入0.5，按确认这时图中的长度就有公差了。
4/6标它的宽度时，可以把鼠标移到宽度方向上的一条边，点击后移到任意的位置确定后，这个宽度的尺寸就标注出来了。

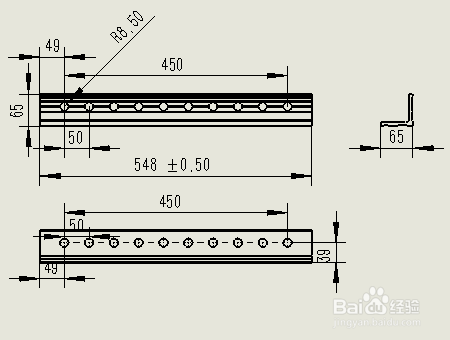

5/6同理我们标注圆的时候，把鼠标指向圆点击后就可以把这个圆标注出来。按照前面的步骤我们可以标注这个零件的所有尺寸。

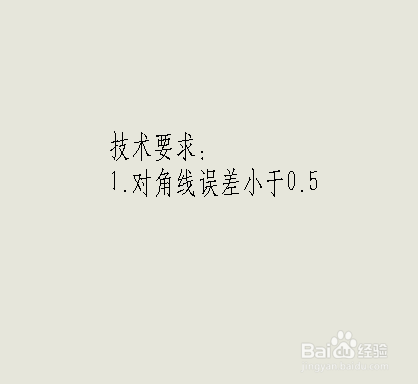

6/6尺寸图标完后，一般最后有技术要求的注解。点击工具栏中的插入按钮，在下面的注解中选择注释。鼠标移到下方合适的位置并点击，这时可以在方框内输入文字。如技术要求的说明:
