当我们绘制一张整体尺寸很大，但一些具体细节尺寸很小的时候，表达起来就很不方便，而这个时候，局部放大图就可以很好的帮助我们来清晰的表达那些细枝末节，今天就来和大家一起来学习一下如何来绘制局部放大图方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7

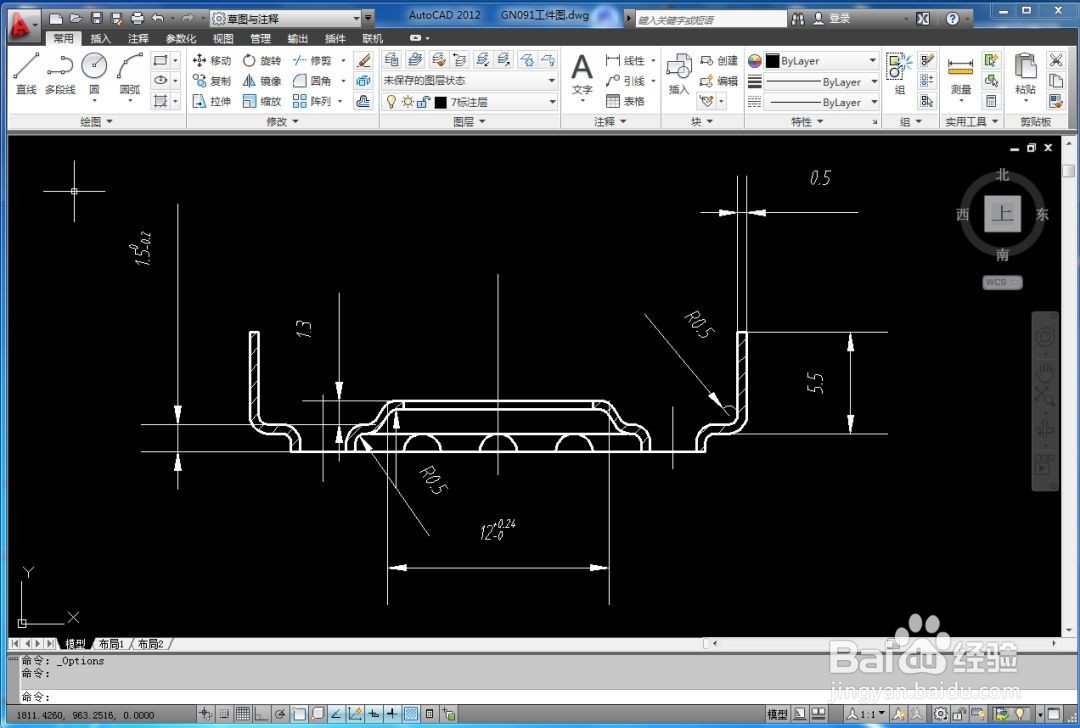

1、首先我们要将我们的工件图绘制好。

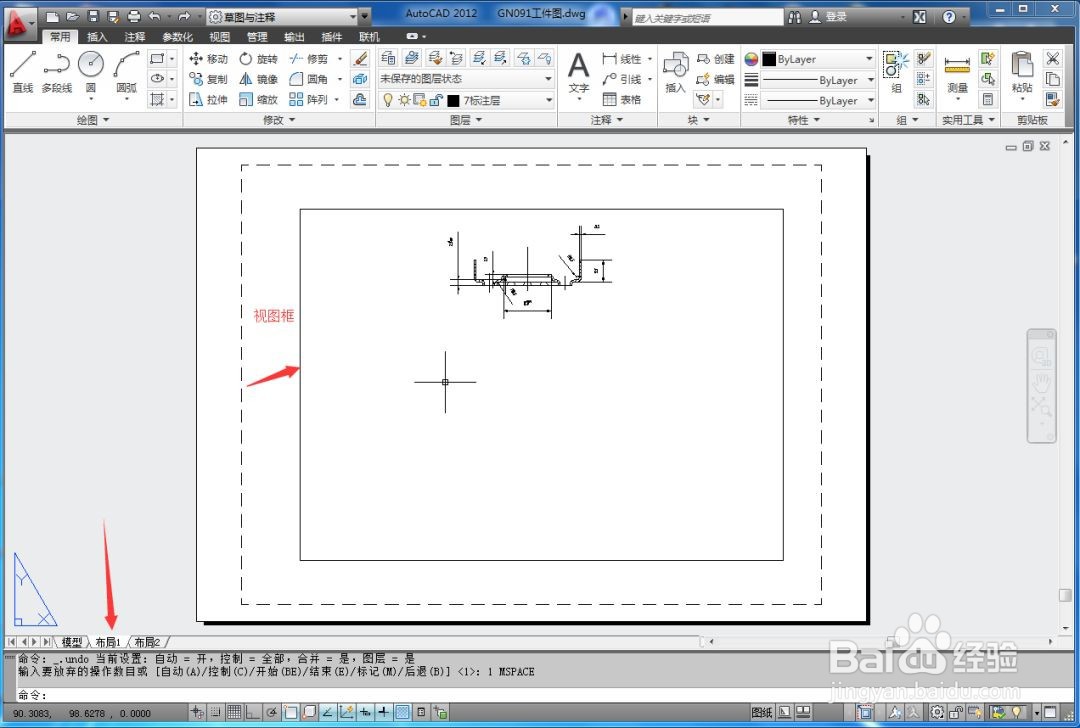

2/72、点击左下角的布局，进入布局界面，双击视图框的内部，进入视图框，这样我们就可以放大缩小或者调整图纸的位置了。

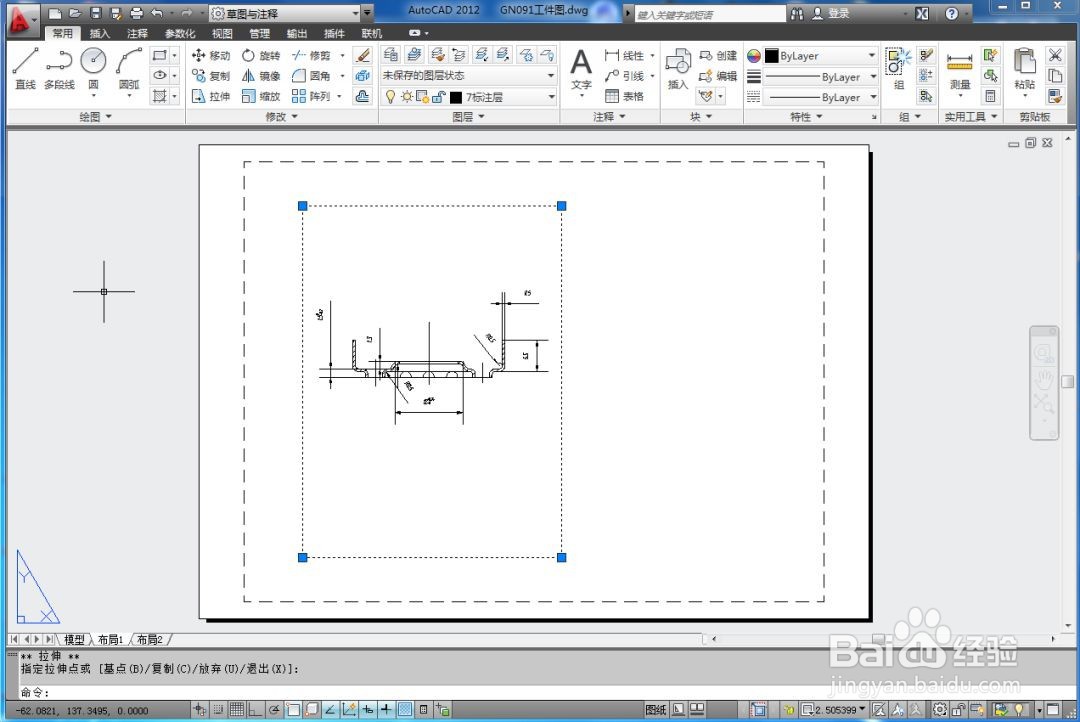

3/73、调整好之后，我们先双击视图框外面，然后选中视图框，将视图框向左缩小到适当位置，给局部视图留下位置。

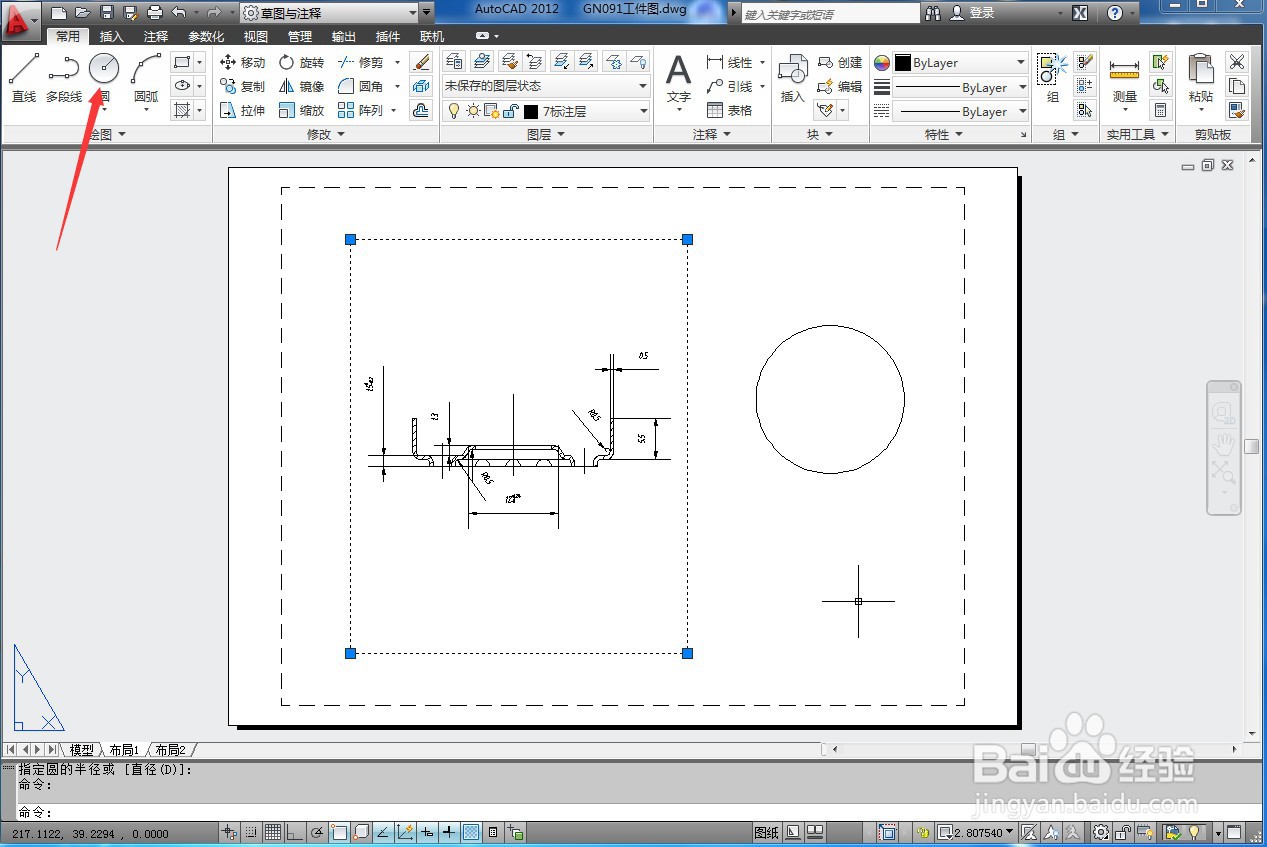

4/74、在右侧空白位置绘制一个圆形。

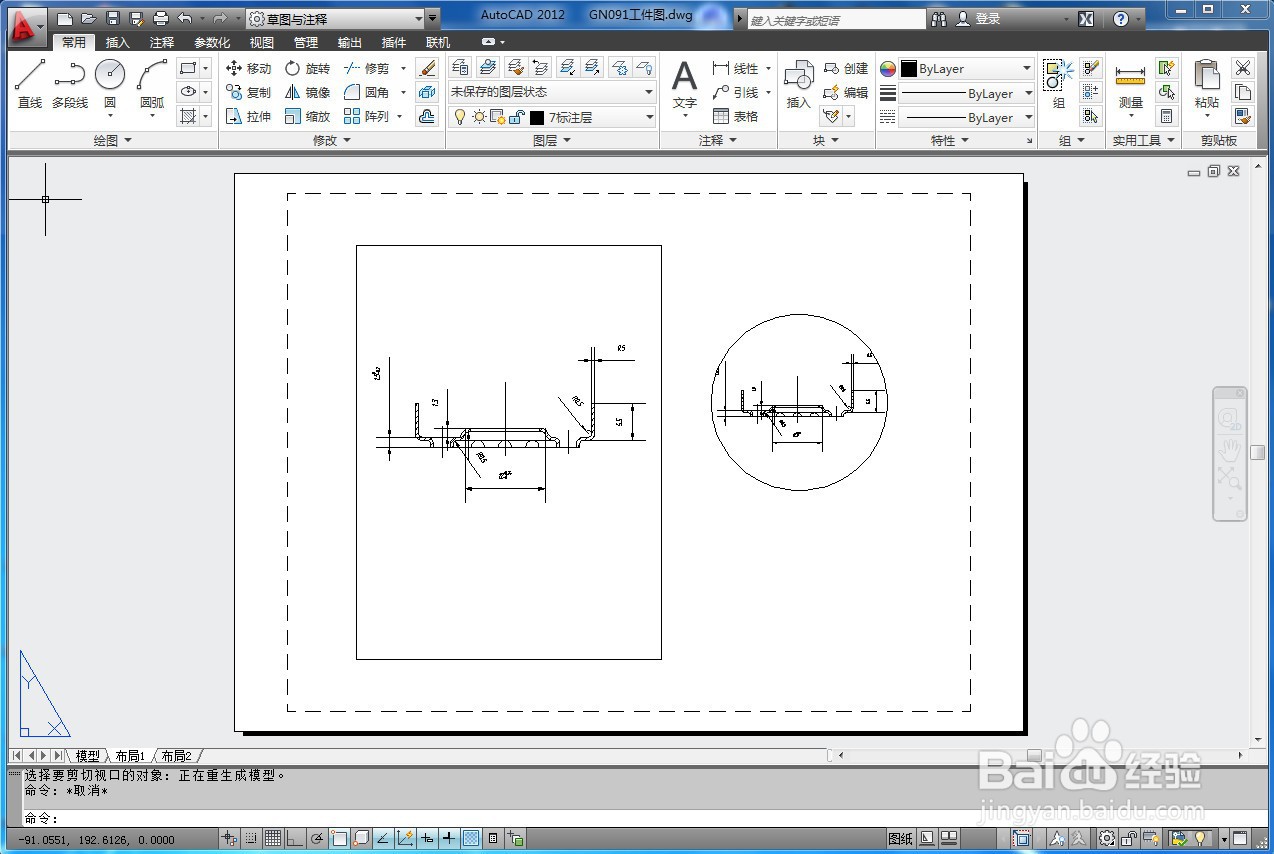

5/75、输入命令“MV”新建视图框，然后输入“O”，点击圆形，这样就又生成了视图，只要双击圆形里面，我们就可以放大我们需要的部位了。

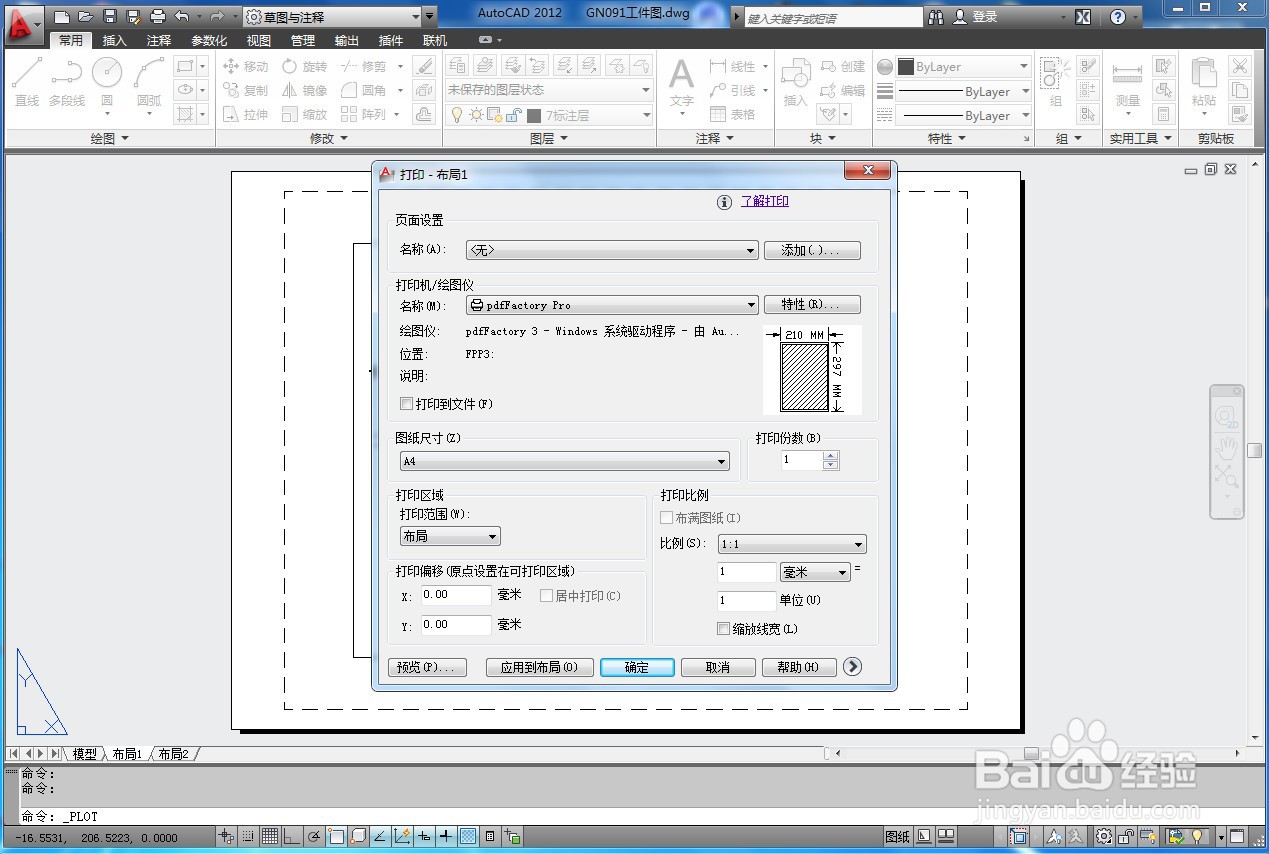

6/76、注意打印的时候，打印范围选择布局。

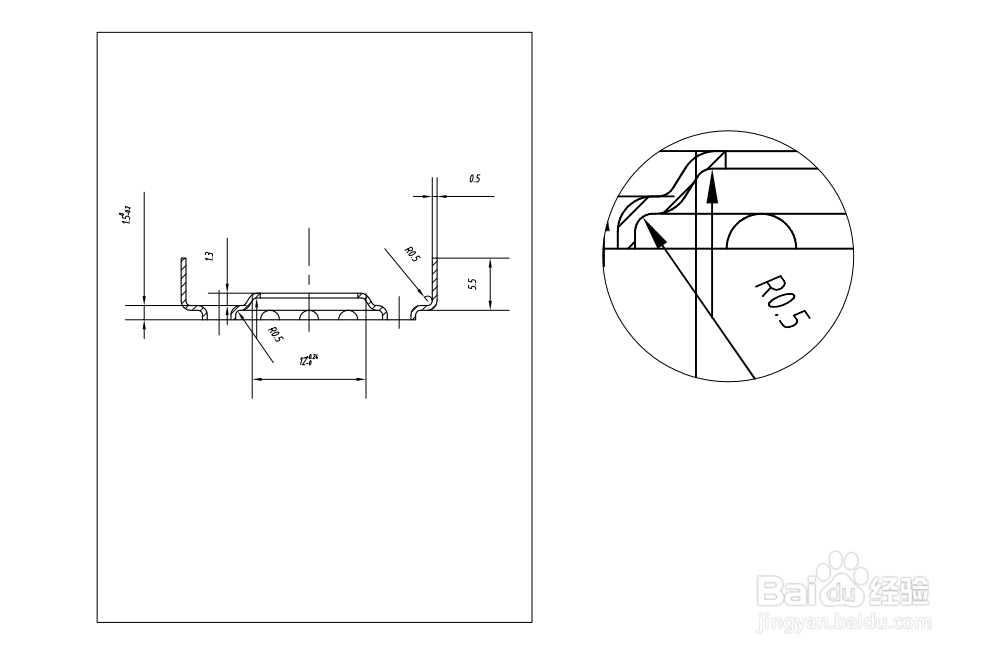

7/77、我们最后打印的效果
