如下图所示，

打开UG10.0软件，新建一空白的模型文件，

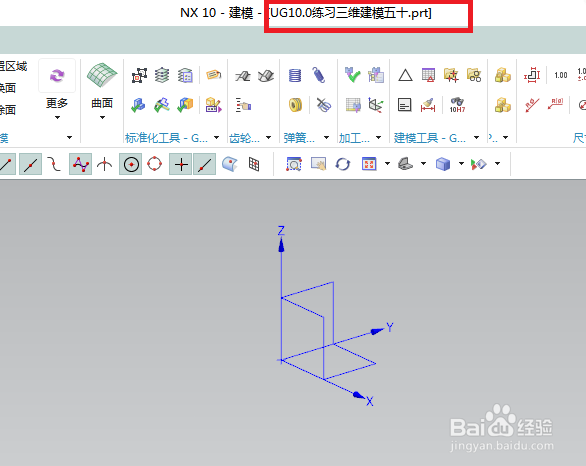

另存为：UG10.0练习三维建模五十

如下图所示，

执行【菜单——插入——设计特征——长方体】，

指定点，具体坐标见下图，

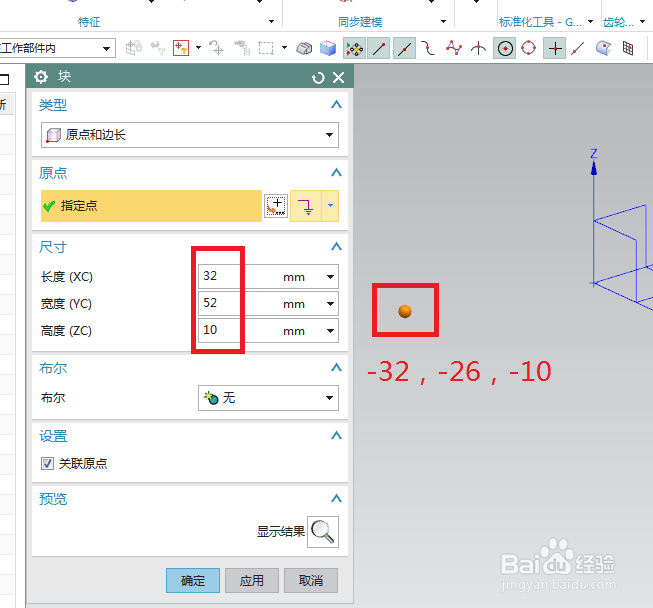

设置尺寸：32x52x10，

点击应用。

如下图所示，

指定点：具体坐标见下图，

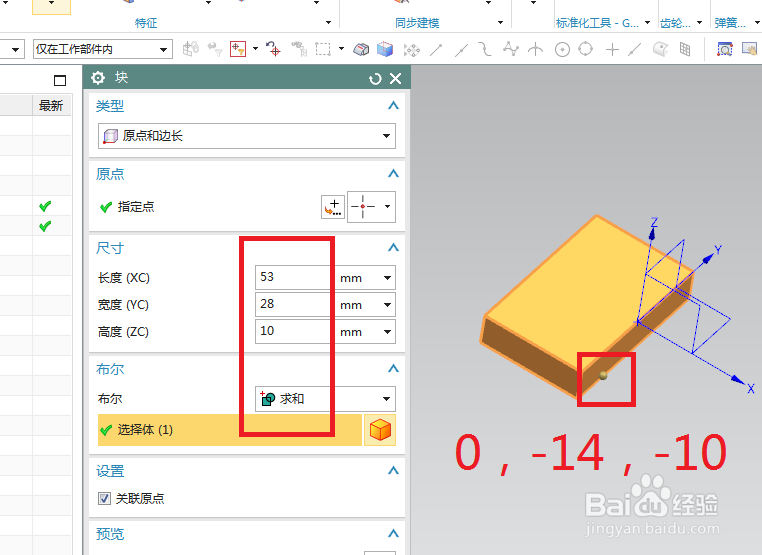

设置尺寸：53x28x10，

布尔求和，、点击应用。

如下图所示，

指定点：具体坐标见下图，

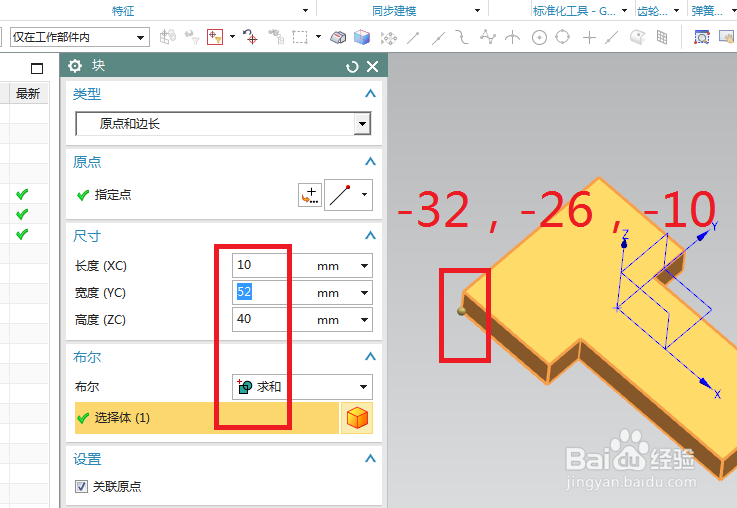

设置尺寸：10x52x40，

布尔求和，

点击确定。

如下图所示，

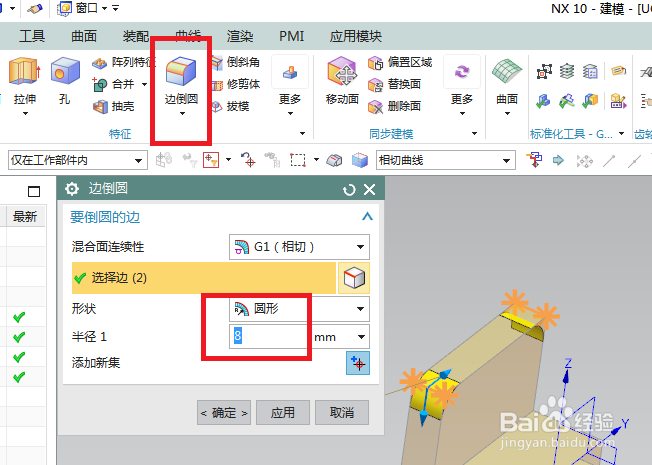

点击工具栏中的边倒圆命令，

选中两个实体边线，

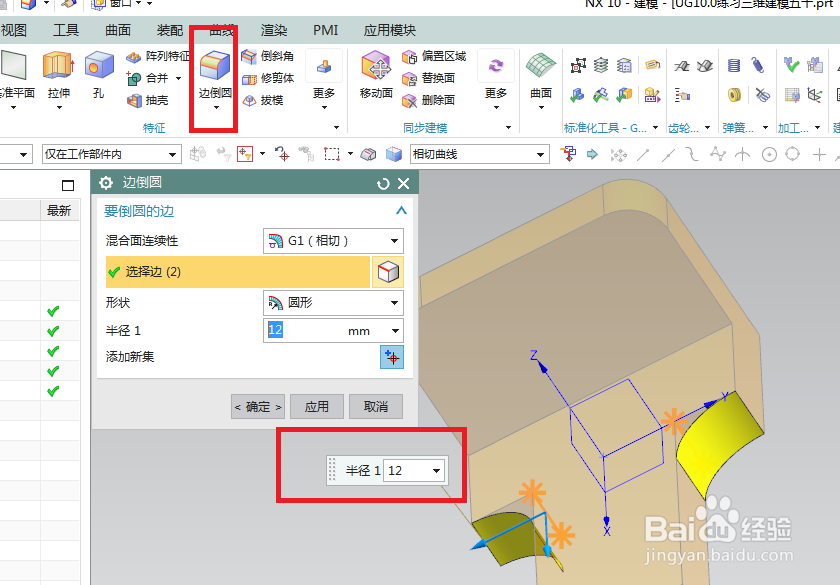

设置半径R8，

点击“应用。”

如下图所示，

选中两个实体边线，

设置半径R12，

点击“应用。”

如下图所示，

选中两个实体边线，

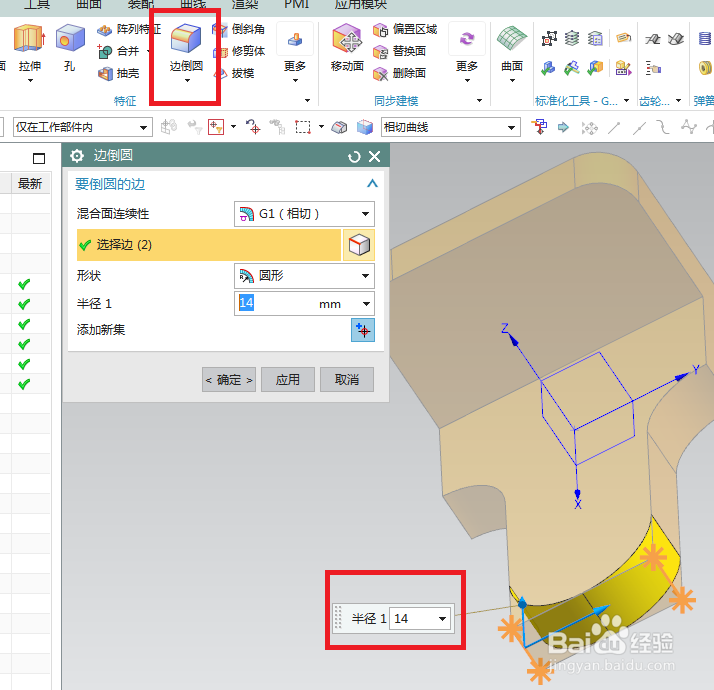

设置半径14，

点击“确定。”

如下图所示，

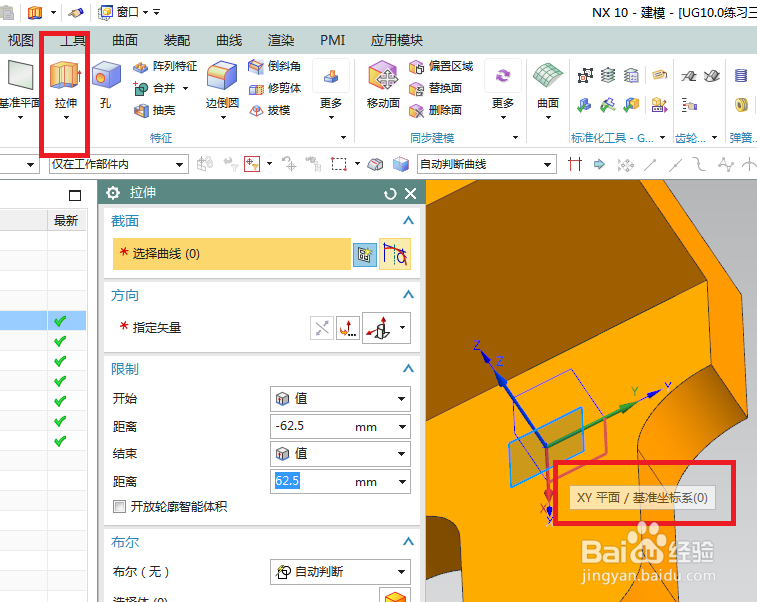

执行暗始拒【拉伸——XY平面】，直接进入草图。

如下图所示，

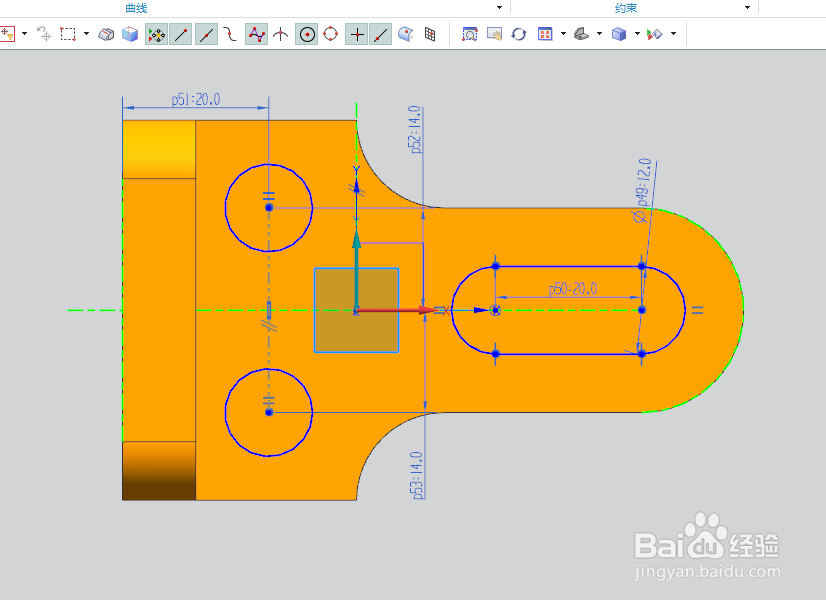

激活矩形命令，画矩形，

激活直线命令， 画直线，转为参考，

激活圆命令，画四个圆，

激活快速修剪命令，修剪出一个封闭的U型环，

添加几何约束，重合，点在轴上，相切，等径，

激财婶活快速尺寸命令，标注：距棍牢离20、距离14、距离14、距离20,、直径ø12，

点击完成，退出草图。

如下图所示，

回到拉伸对话框，

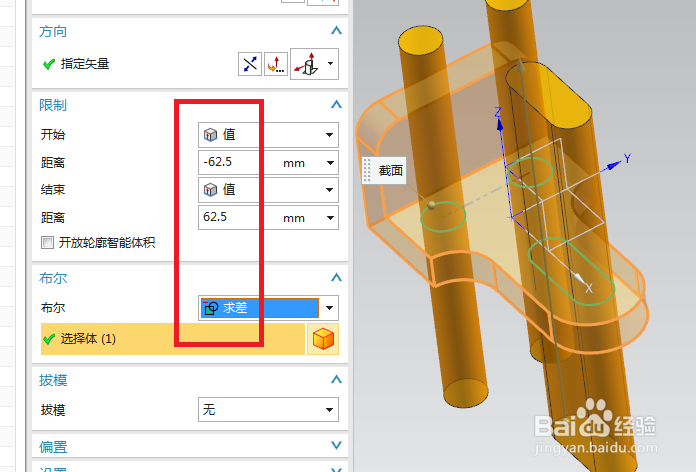

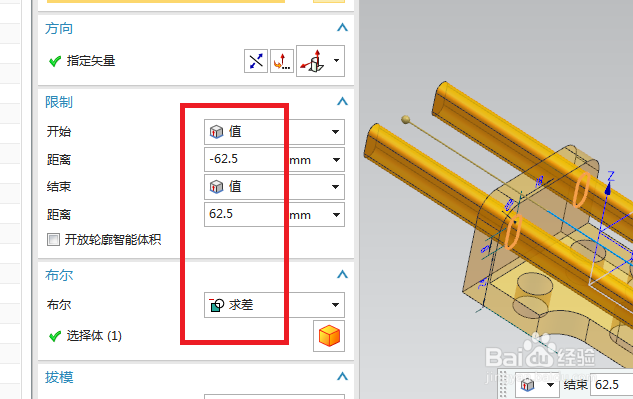

设置限制：-62.5开始，62.5结束，

布尔求差，

点击确定。

如下图所示，

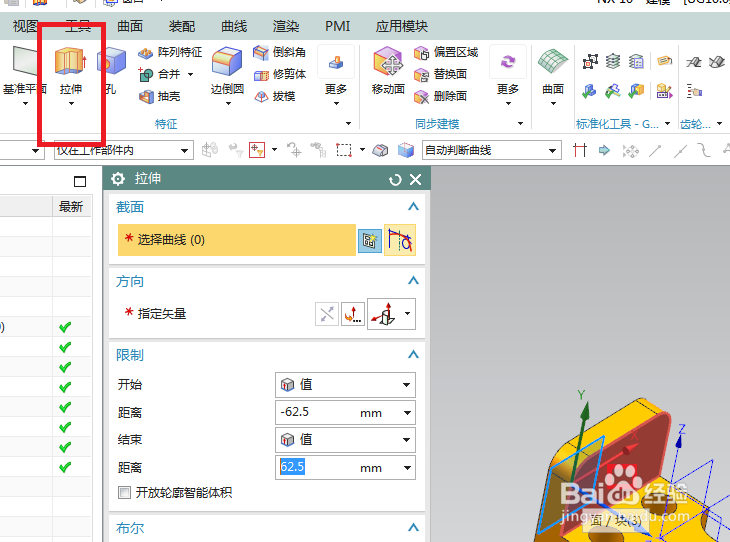

执行【拉伸——红色实体平面】，直接进入草图，

如下图所示，

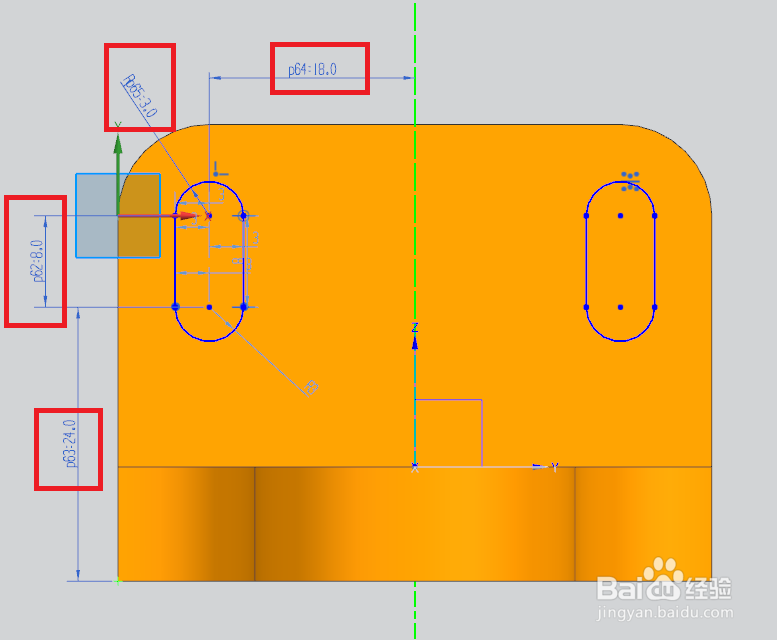

激活矩形命令，画矩形，激活圆命令，画两个圆，激活快速修剪命令，修剪出一个封闭的U型环，

激活快速尺寸命令，标注尺寸约束，距离18、距离8、距离24、半径R3，

激活镜像曲线命令，以纵轴为镜像轴镜像，

点击完成，退出草图。

如下图所示，

回到拉伸对话框，

默认的限制，

布尔求差，

点击确定。

如下图所示，

隐藏基准坐标系，

显示设为着色，

————

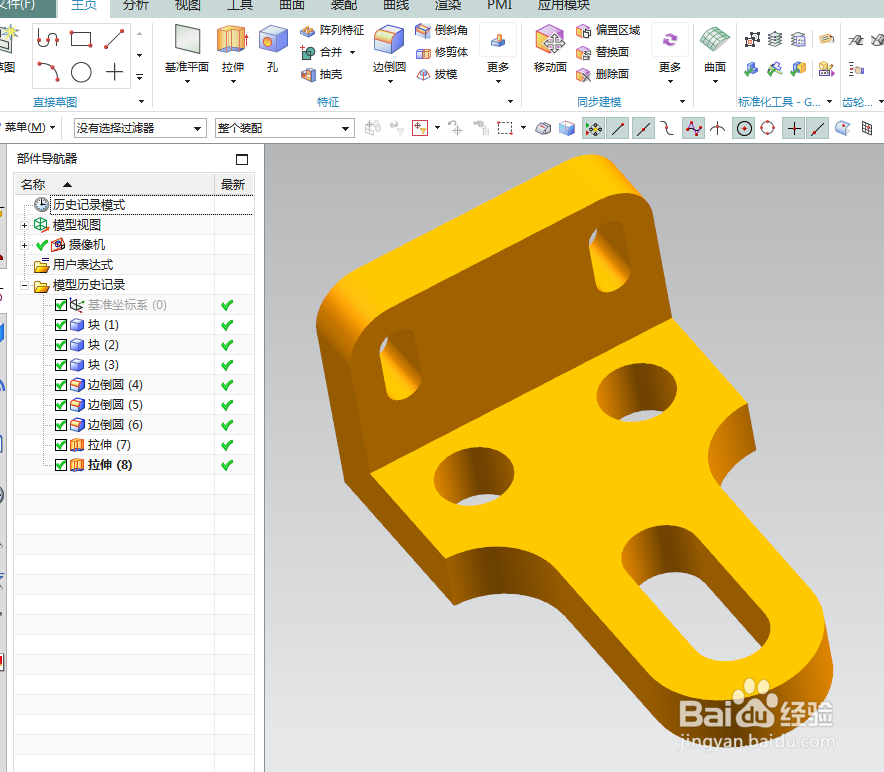

至此，

这个三维实体建模完成，

本次练习结束。
