在模具加工中，模胚上的边为了防止割手与方便装配都要求倒角，很多人习惯的做法是用假刀，就是把刀具设小的一点用大一点的倒角刀加工。但在产品加工中对尺寸要求高的零件就不符合要求了。以下为大家讲解一下如何用标准倒角做到精确的尺寸。工具/原料more电脑软件方法/步骤1/8分步阅读

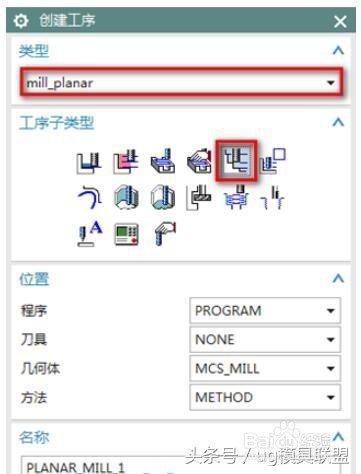

首先建立2D平面铣加工，如下图：

2/8

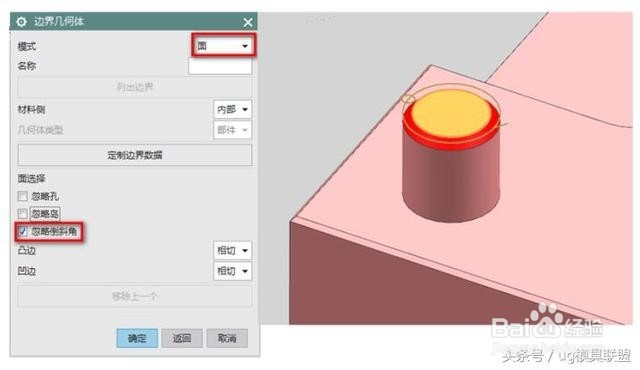

方法一：选择未倒前的边界（最大边界），底面选择边界所在的高度，如下图：

3/8

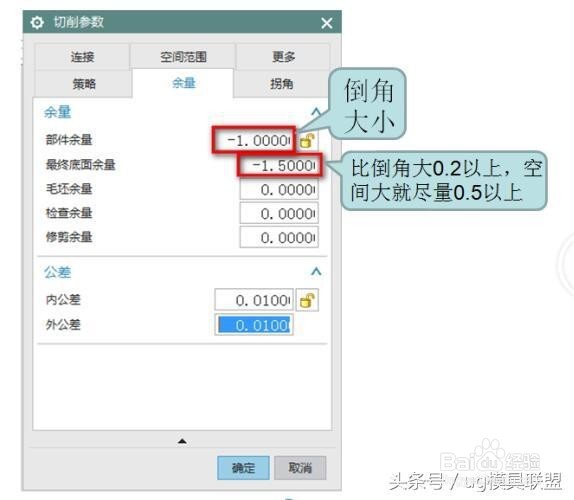

用标准的倒角刀，余量全部为负且按以下进行设置：

4/8

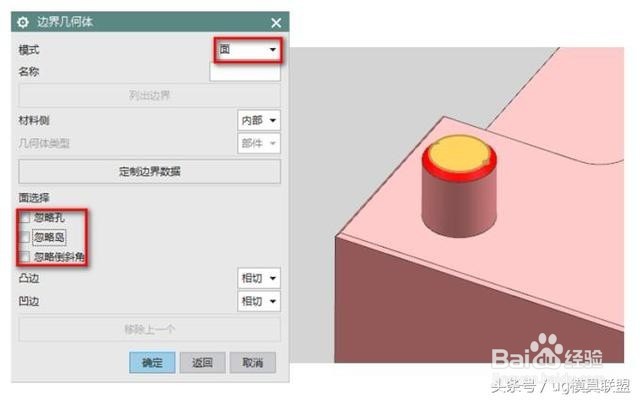

方法二：选择倒角的边界（小的边界），底面选择边界所在的高度，如下图：

5/8

用标准的倒角刀，由于是用了倒角后的边界，部件余量为0，底部余量比倒角大，以下图：

6/8

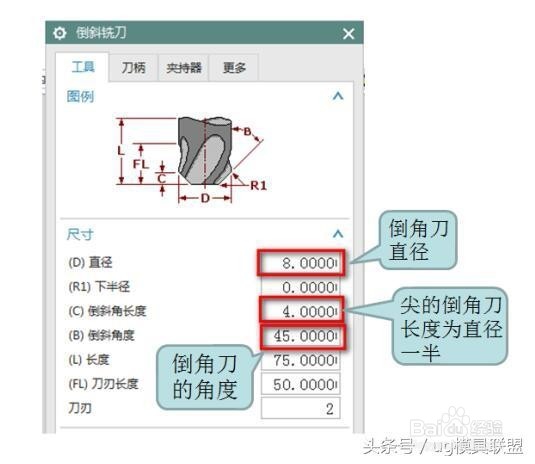

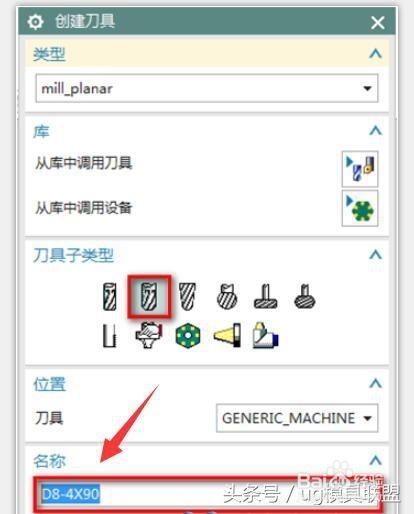

定义一把标准的倒角刀，以下图：

7/8

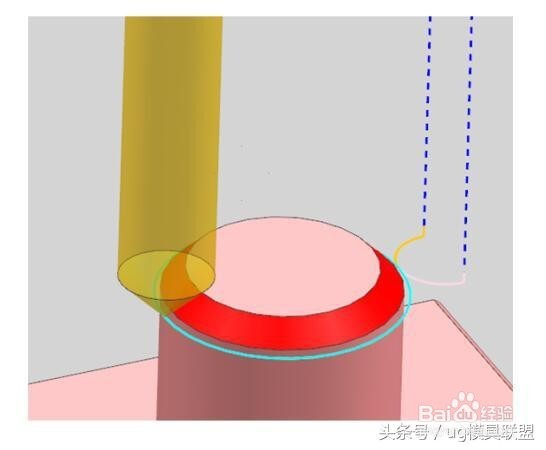

最后生成以下图，模似与所倒出来的角吻合：

8/8

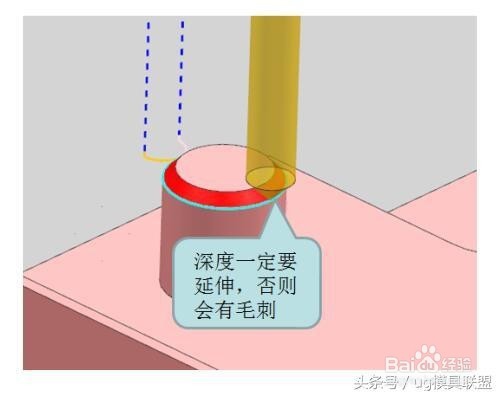

特别注意：倒角刀的刀尖一定要超过倒角的边线，否则倒角不干净，如下图：
