如下图所示，

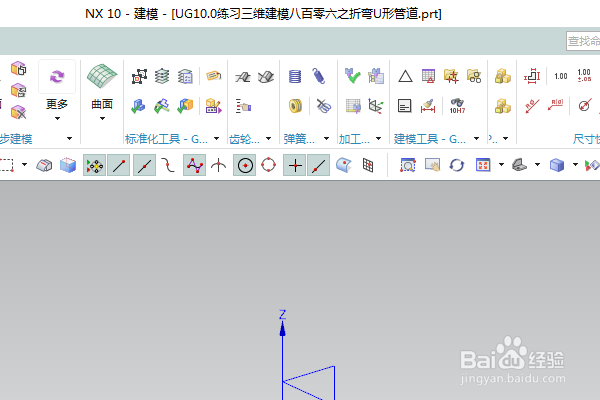

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模八百零六之折弯U形管道

如下所示，

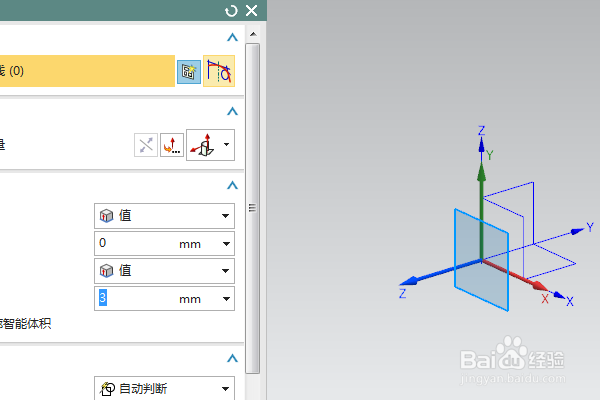

执行【拉伸——XY平面】，直接进入草图、

如下所示，

激活轮廓命令，画一个一横两斜线段，

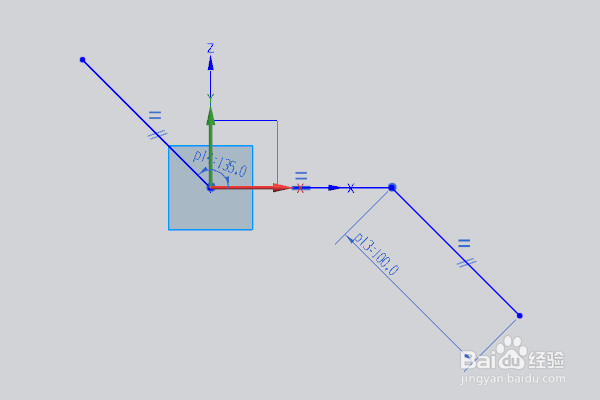

添加几何约束，三条线段相等，两个斜线段平行，

双击修改尺寸：长100，角度135，

点击完成，退出草图。

如下所示，

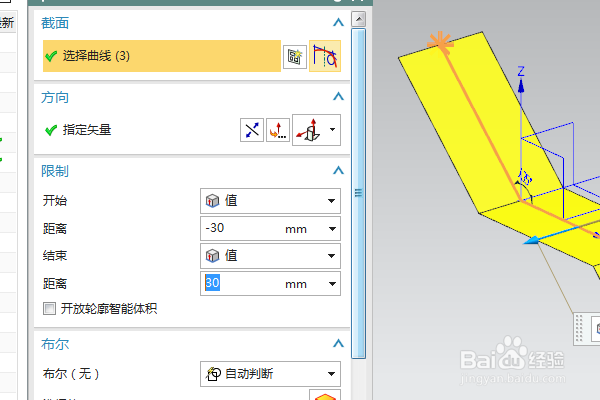

设置限制：-30开始，30结束，

点击确定。

如下所示，

点击工具栏中的【更多——加厚】，

选中平面，设置偏置1为10，调整方向向下，

点击确定。

如下所示，

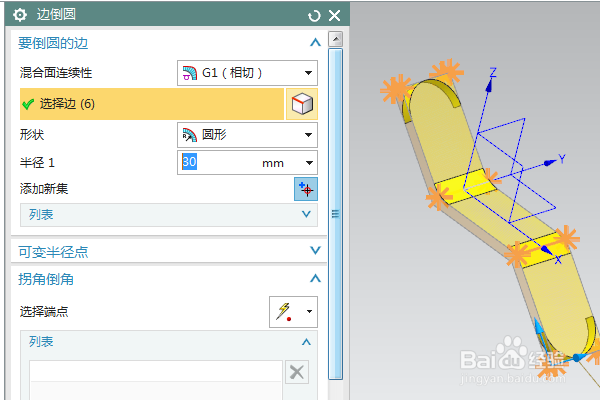

点击工具栏中的边倒圆命令，设置半径为R30，

点击六条实体边线，

点击确定。

如下所示，

执行【菜单——插入——设计特征——管道】，

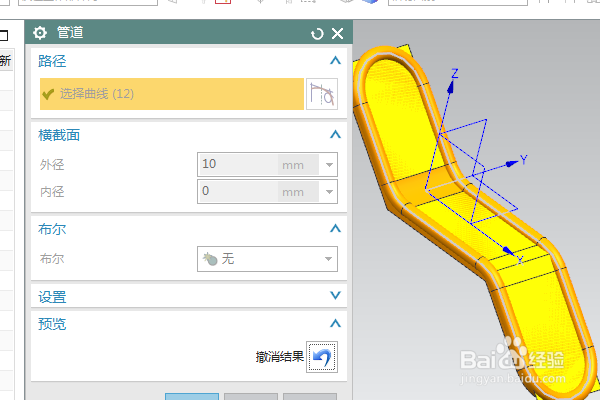

选择轮廓为路径，设置外径为10，预览效果，点击确定。

如下所示，

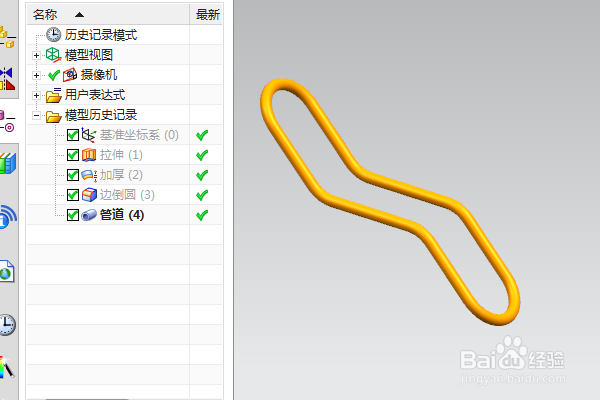

隐藏基准坐标系和所有的片体，

显示设置为着色，

至此，

这个三维实体就建模完成，

本次练习结束。
