订阅UG怎么建立扭曲的模型
来源：网络收集 点击： 时间：2024-03-06【导读】：
本篇教程：UG怎么建立扭曲的模型工具/原料moreUG7.5方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
UG

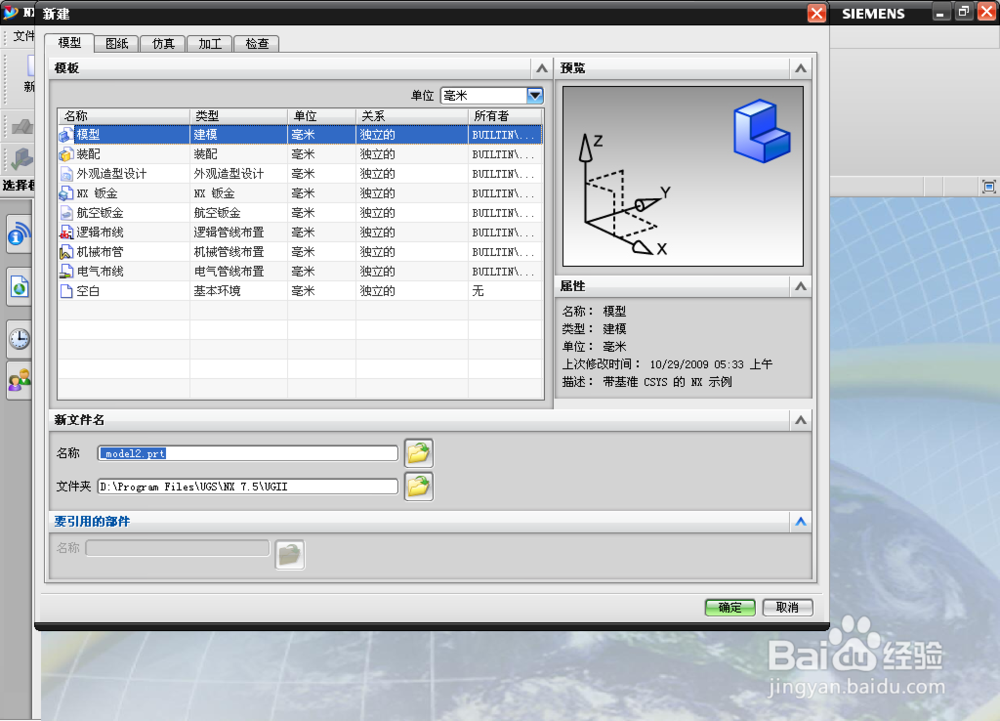

首先打开UG新建模型

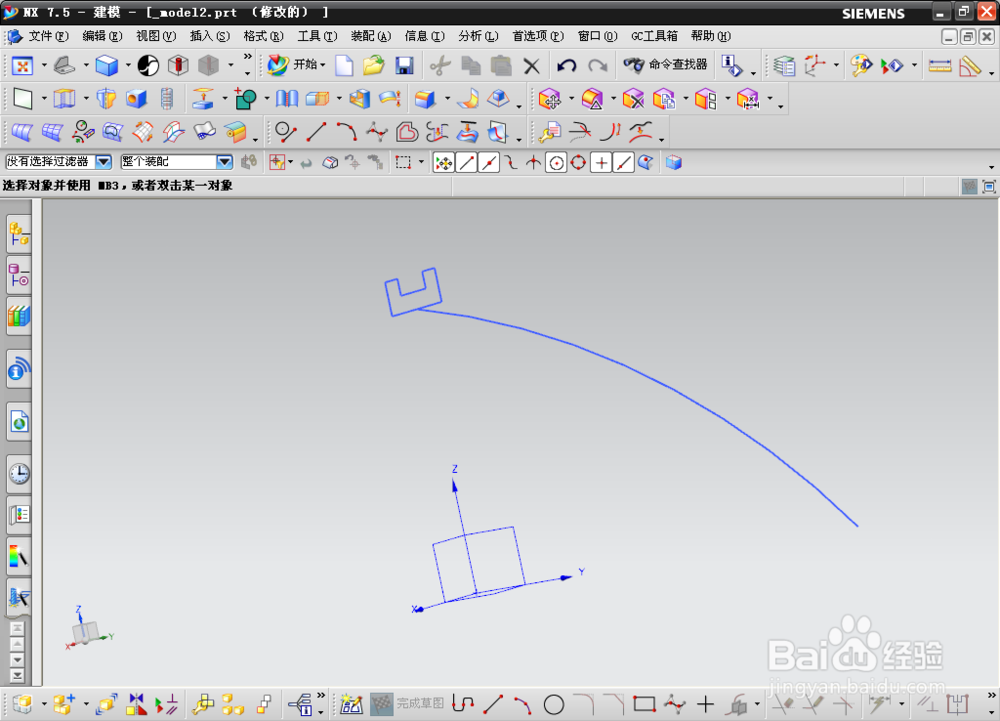

2/7绘制好曲线（如图示），相信大家看出来了，是扫略，利用扫略绘制扭曲模型

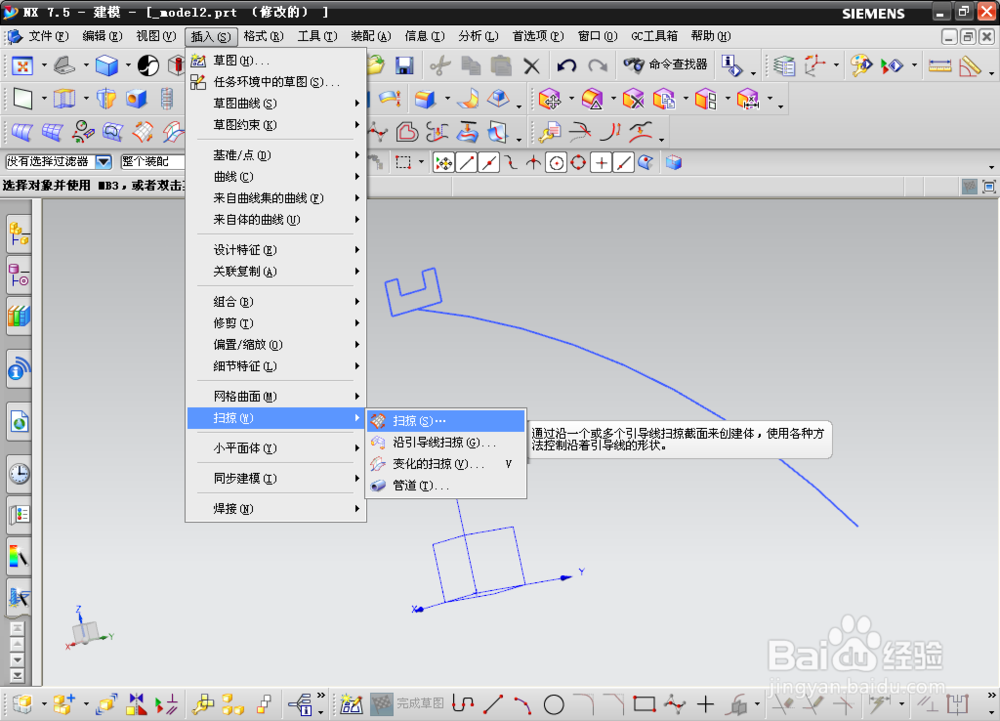

3/7选择插入——扫略——扫略

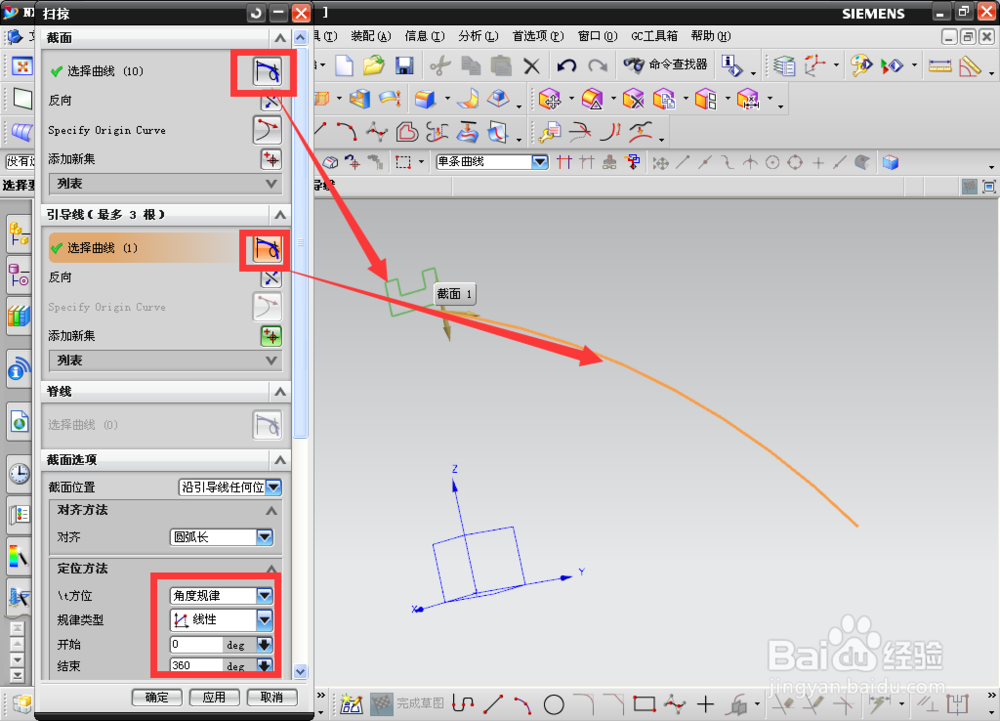

4/7按图示选取界面导线——引导线——定位方法：角度规律、——线性——设置好扭曲角度——确定

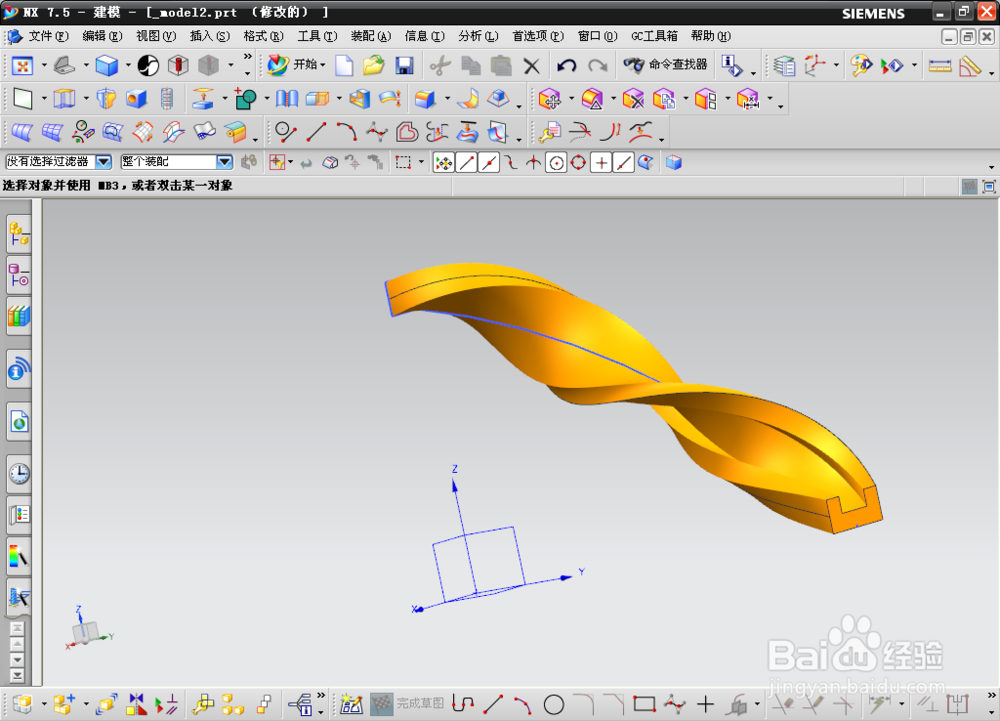

5/7效果图

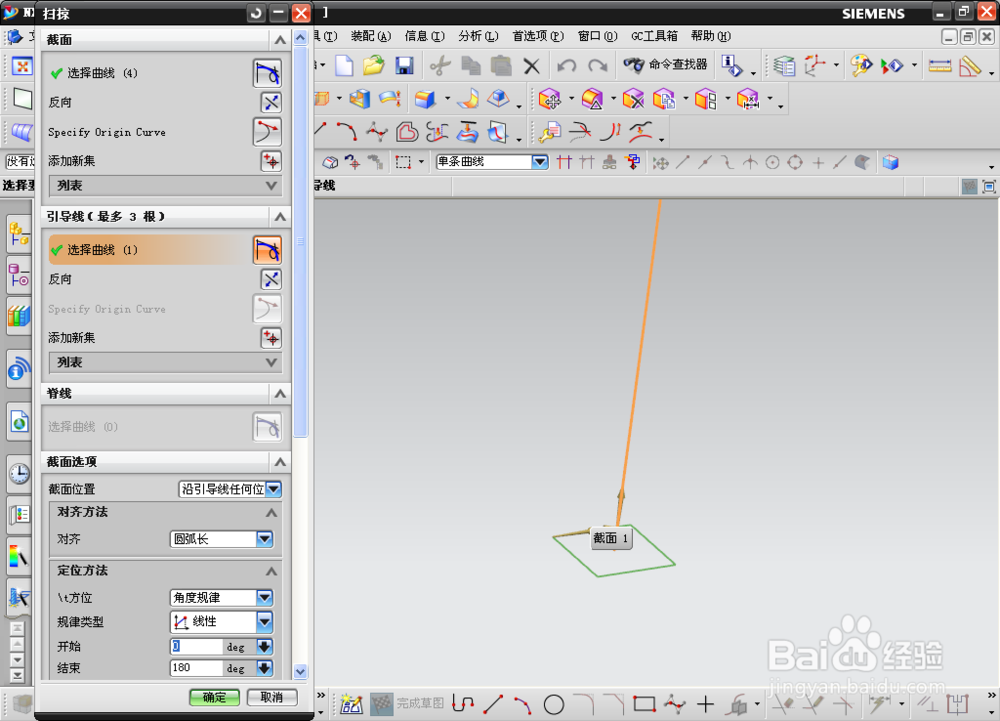

6/7沿直线扭曲

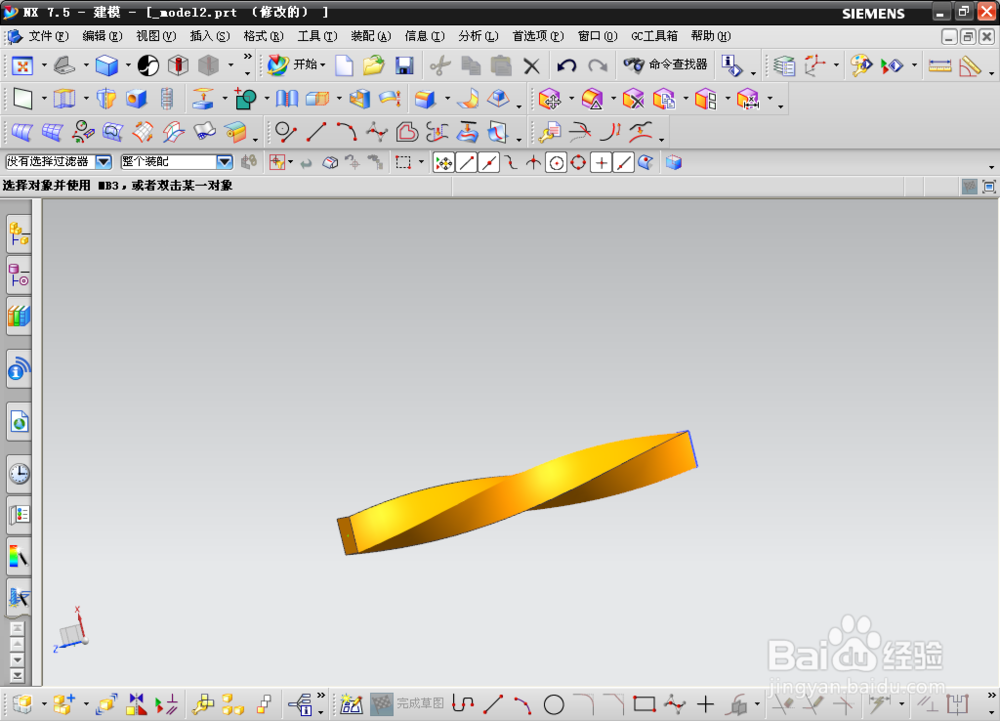

7/7效果
