订阅solidworks操作技巧： 怎样创建多配置零件
来源：网络收集 点击： 时间：2024-03-06【导读】：
SolidWorks 通过多配置零件可以实现一个零件根据不同的配置显示不同的特征，实现同一个零件的系列化和差异化工具/原料moreSolidWorks方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
SOLIDWORKS操作技巧多配置零件

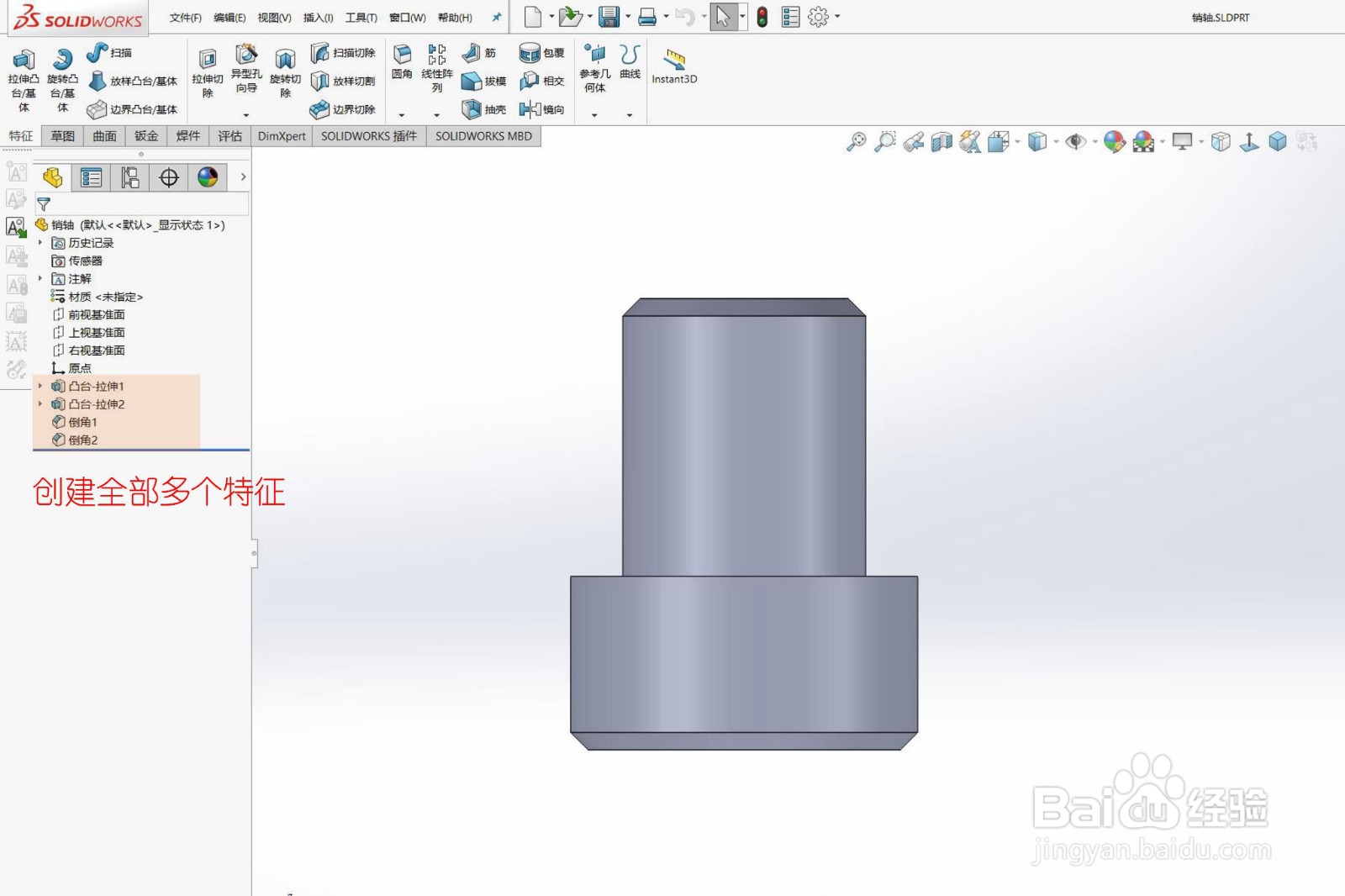

打开SolidWorks，新建一个零件，创建全部多个特征

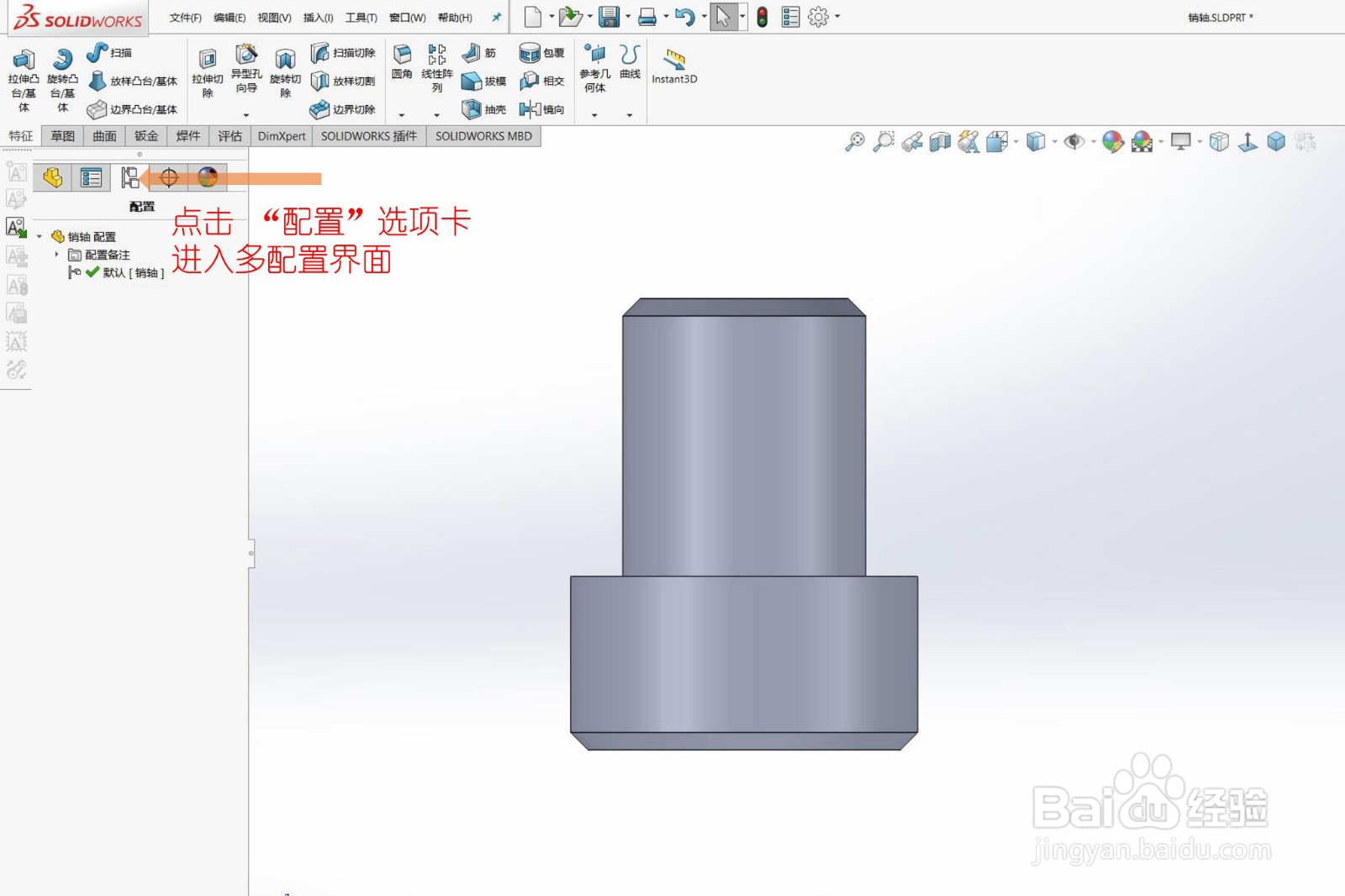

2/7点击 “配置”选项卡进入多配置界面

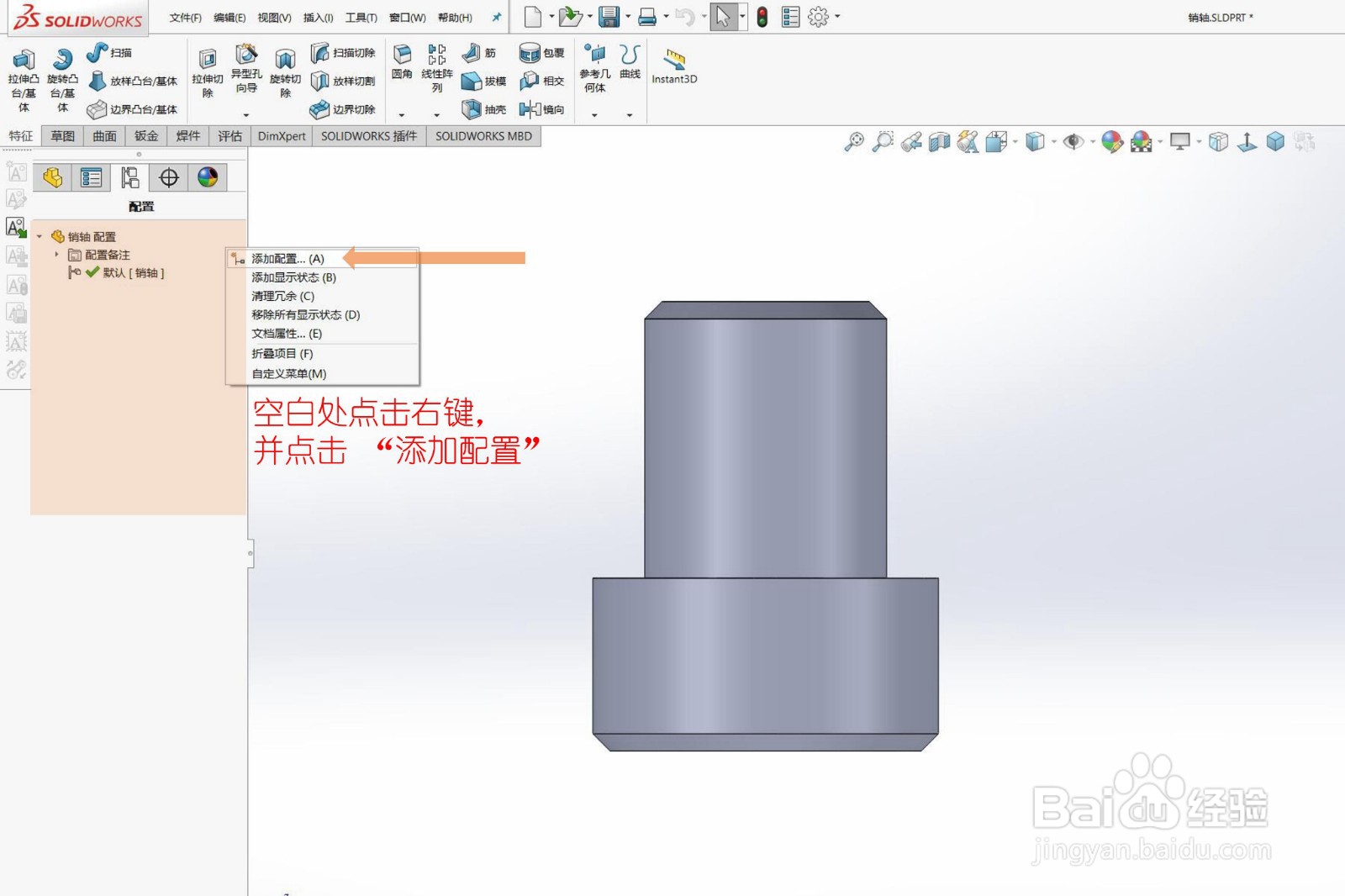

3/7空白处点击右键，并点击 “添加配置”
4/7设置新配置名称 “无倒角销轴”

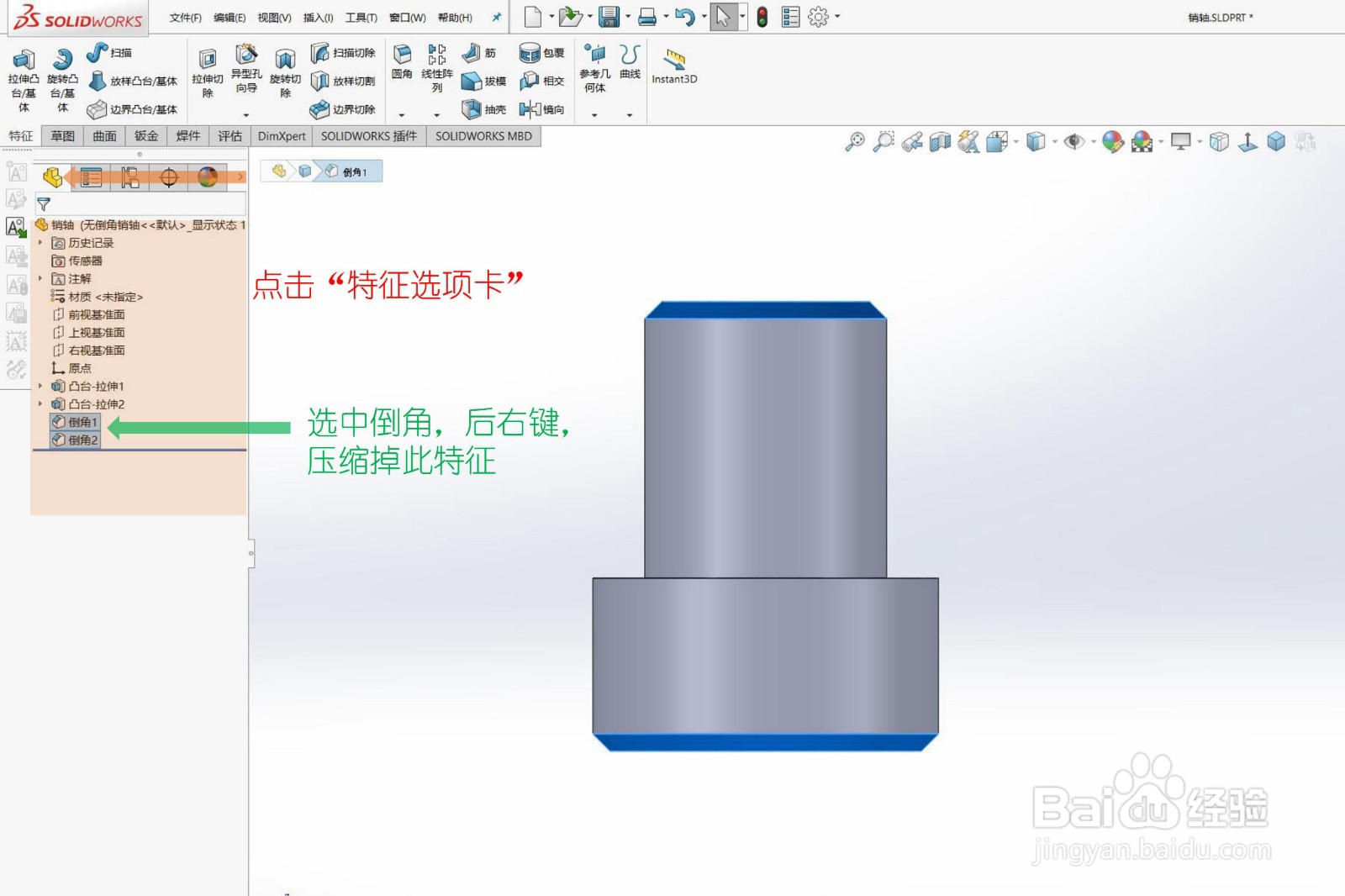

5/7选中倒角，后右键，压缩掉倒角特征，倒角特征变成灰色

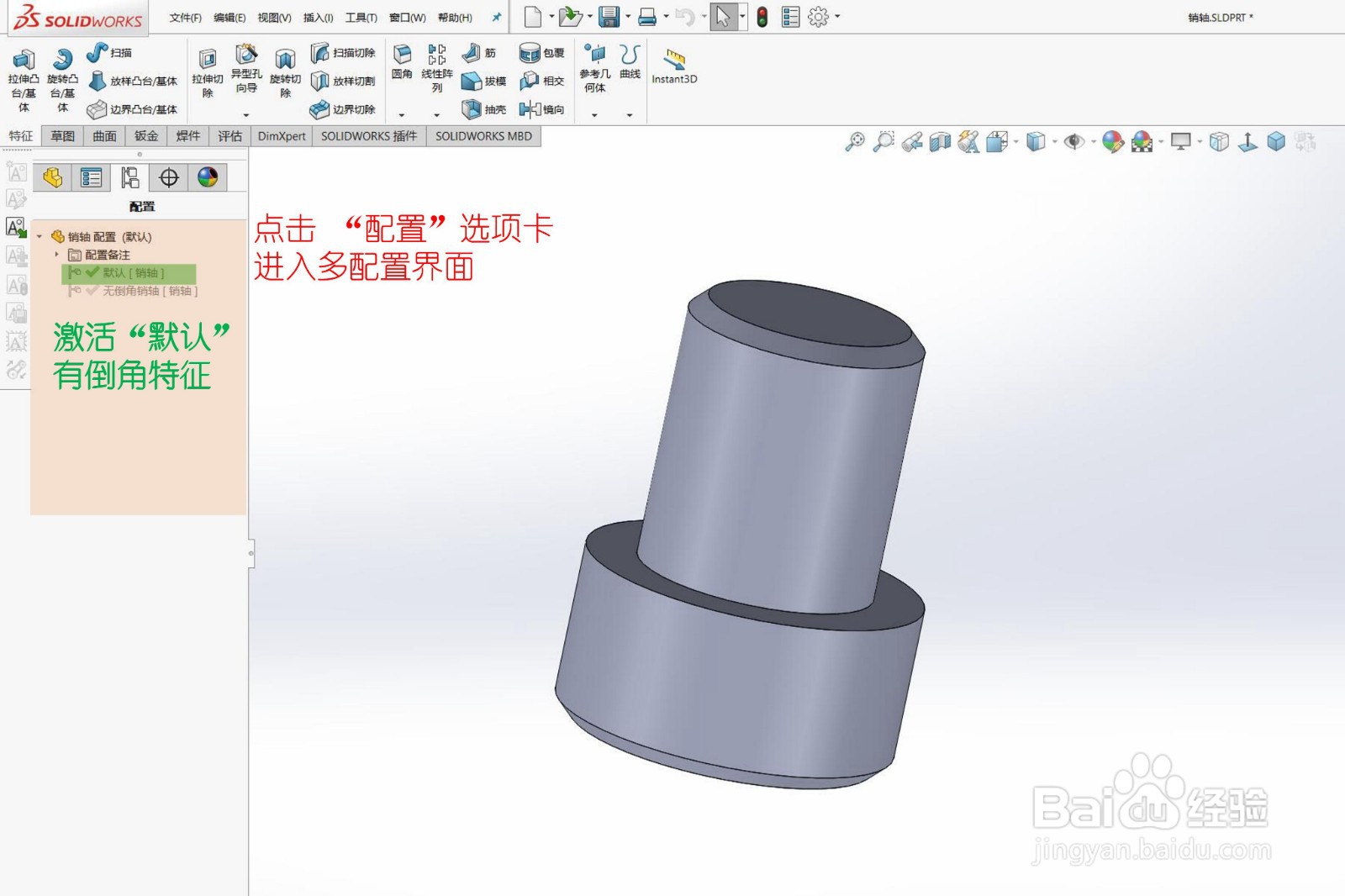

6/7点击 “配置”选项卡进入多配置界面，激活“默认”零件显示全部特征

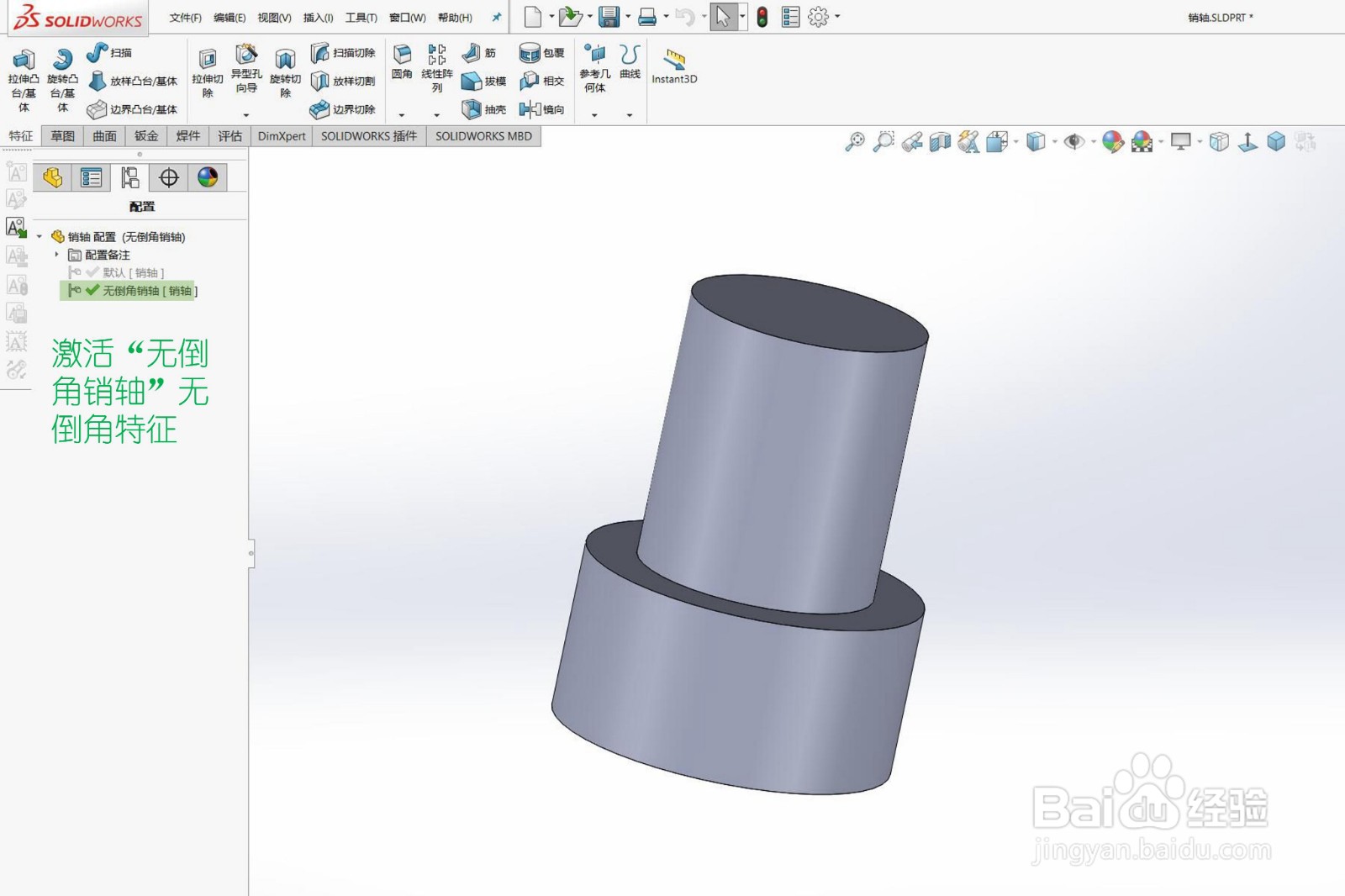

7/7激活“无倒角销轴”零件不显示倒角特征
