    SolidWorks画钣金,图纸实例1

    来源:网络收集  点击:  时间:2024-03-06
    【导读】:
    钣金是一种加工工艺,在一般的工厂里面应用都非常的广泛。现在以一张实际加工图纸作为例子展示给大家如何去画一般的钣金件。方法/步骤1/5分步阅读

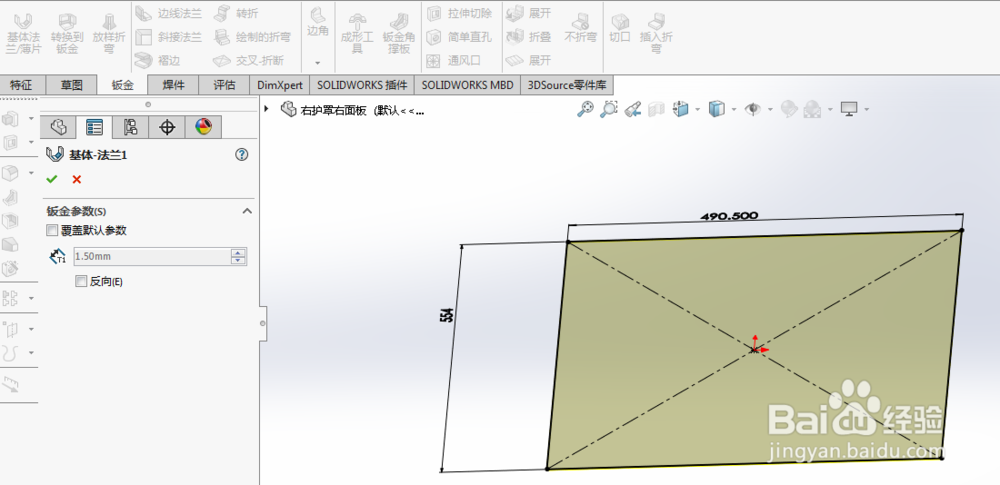

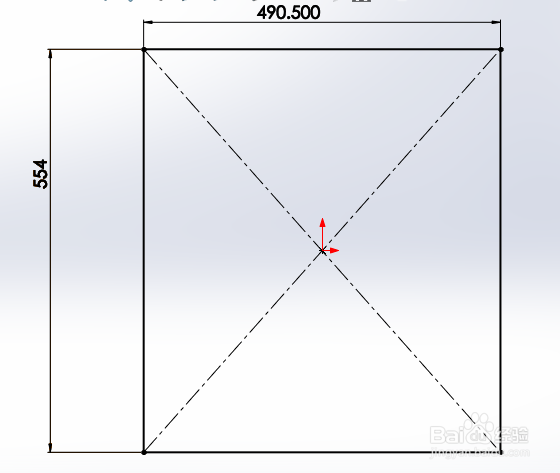

    首先建立草图,在草图上根据板件的最大长宽尺寸画出长方形。利用钣金命令——基体法兰,形成板件。

    2/5

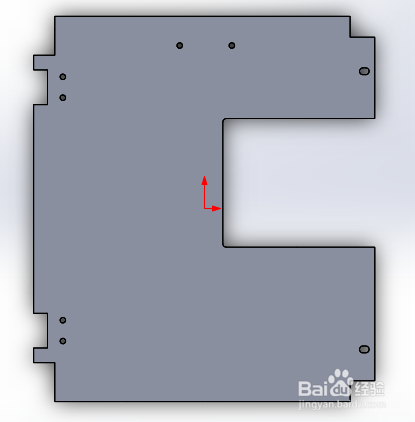

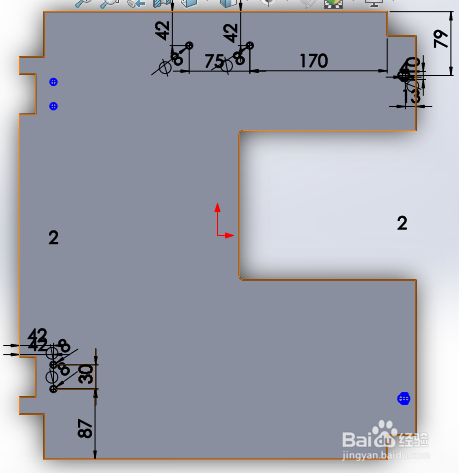

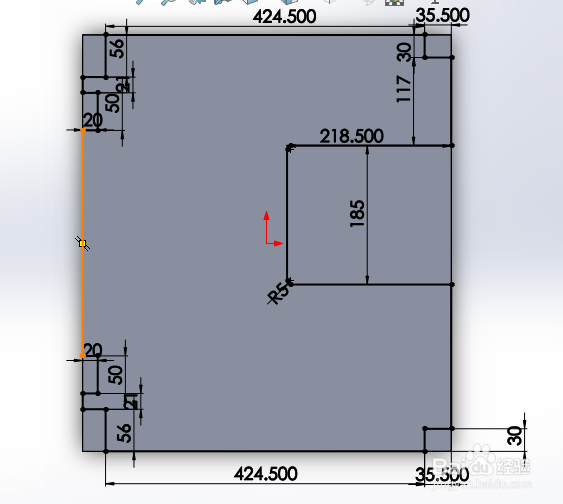

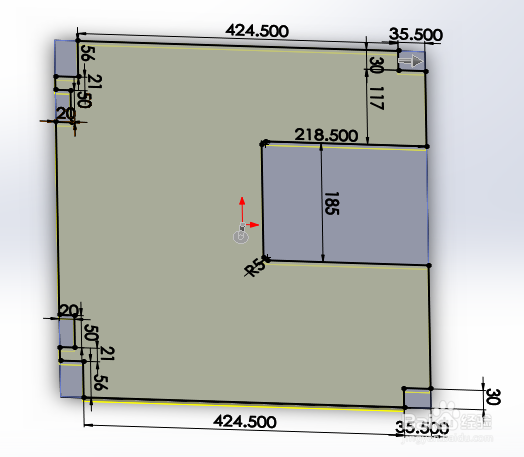

    然后在板件上选择对应面画草图,切除部分材料。最终展开图如下。

    3/5

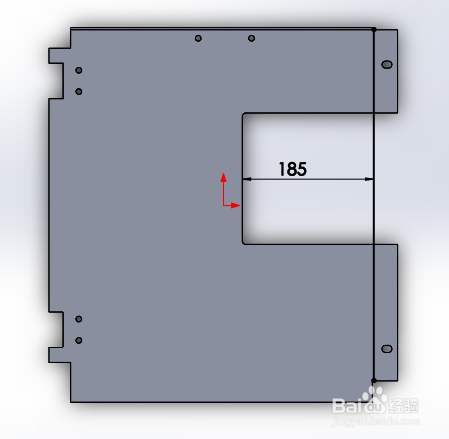

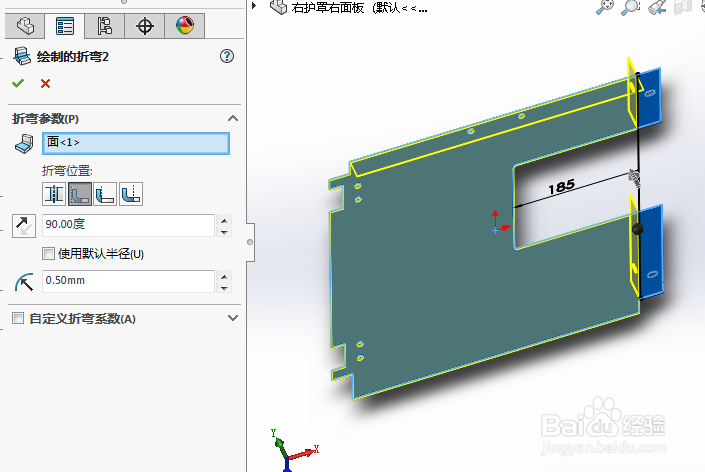

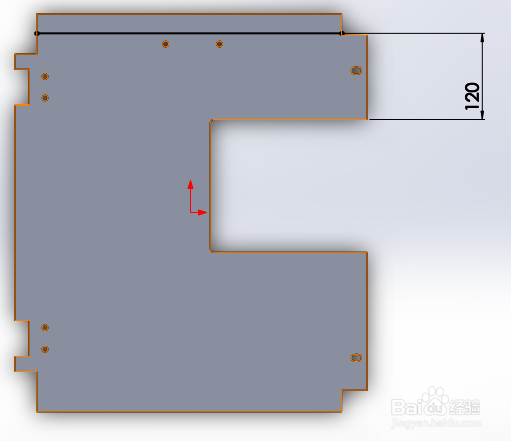

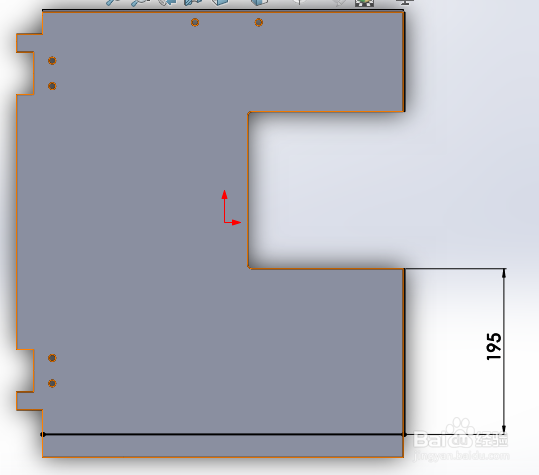

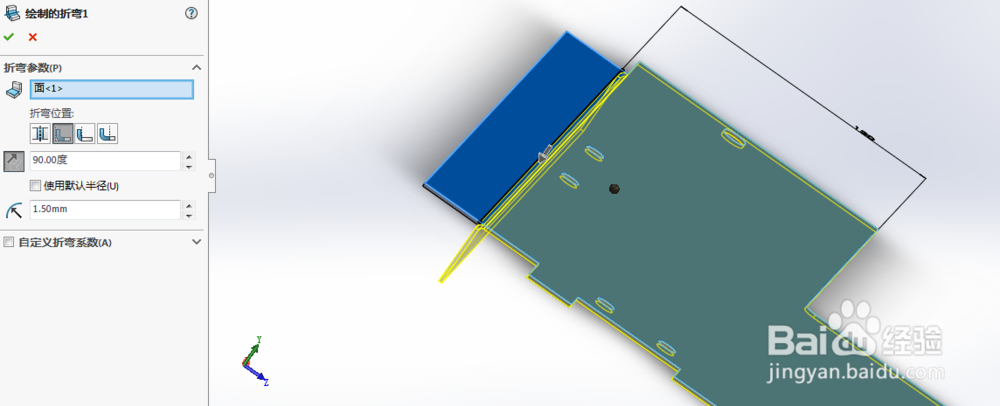

    然后根据实际情况给出的尺寸,定下需要折弯的位置,用草图的方式画出折弯线。如,板件上方需要折弯,尺寸如下,画线。我们选择“绘制的折弯”,弹出操作界面后,点击以折弯草图为界不折弯的一边,则另一边就会折弯。这时候调整方向,折弯半径,折弯位置即可。

    4/5

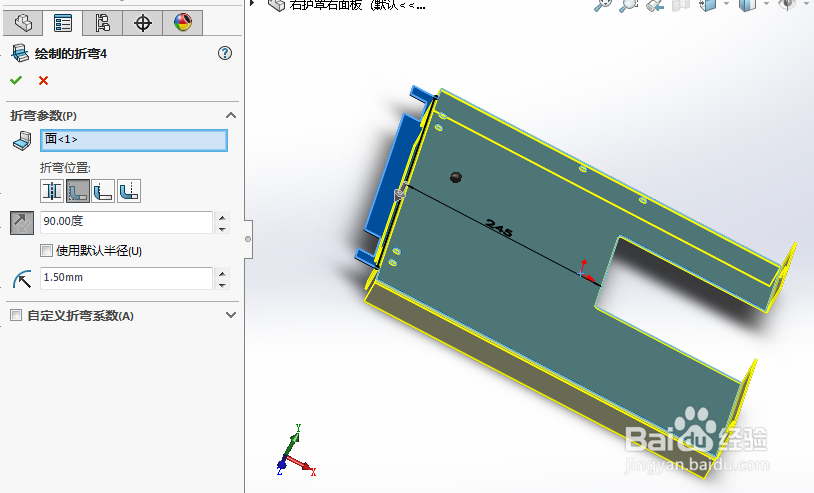

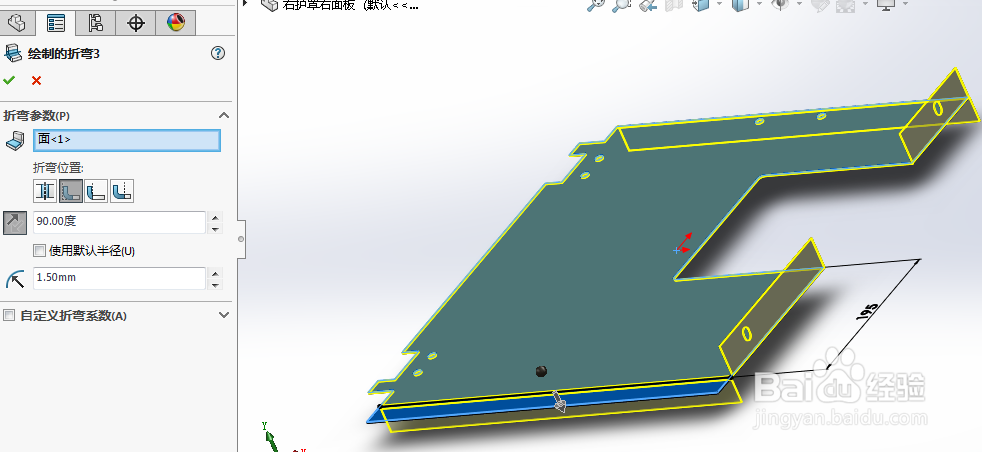

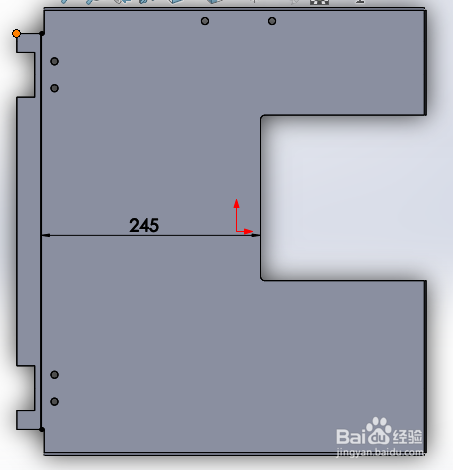

    接下来就只需要对其它地方依次进行折弯就行了。但是注意,不要先将所有折弯线画出,这样是没法执行“绘制的折弯”命令的。

    5/5

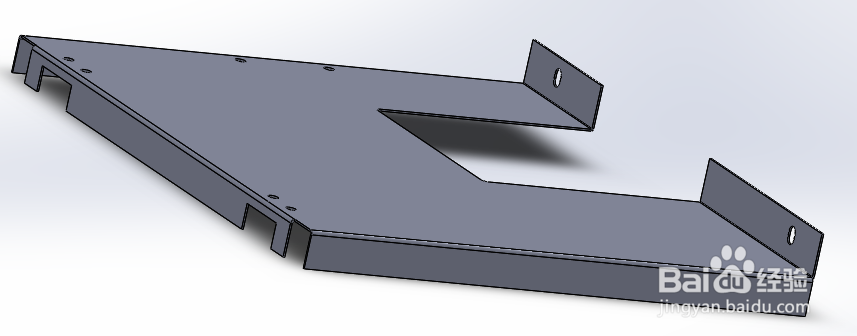

    最终结果展示。
