订阅CAD如何画过一点与另一条线相切已知半径圆弧
来源：网络收集 点击： 时间：2024-03-06【导读】：

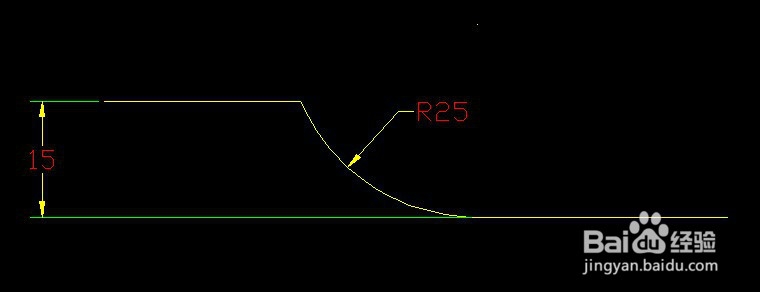

CAD面试的时间一般很短，常考面试者的一个题是如何画过一点与另一条线相切已知半径圆弧，一般能画出这个的也至少算CAD入门了工具/原料moreCAD2008方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
一条线相切圆弧

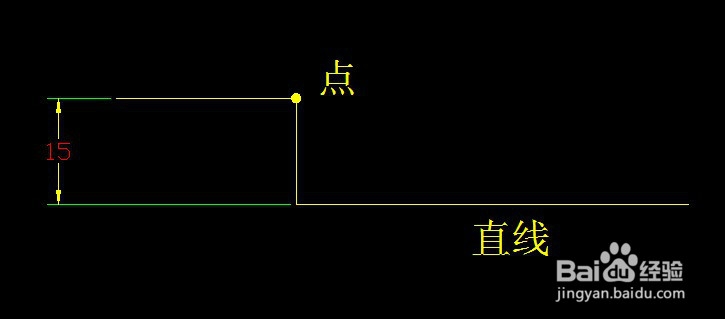

如图，要求画过点和直线画一条半径为25的圆弧

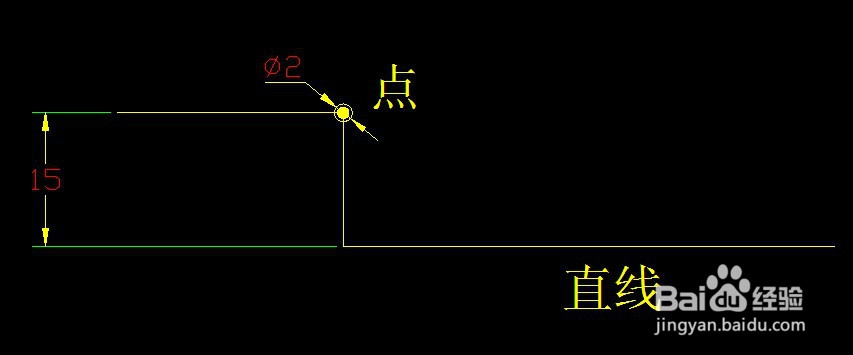

2/5先在点处画一个半径为1的圆（这个值可以是任意值，但1比较好计算）

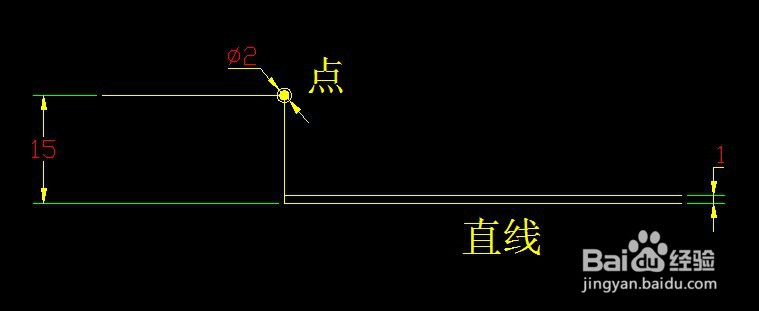

3/5直线也偏移1，向外和向内偏移都没关系（数值1与前面所画的圆半径必须保持一致）

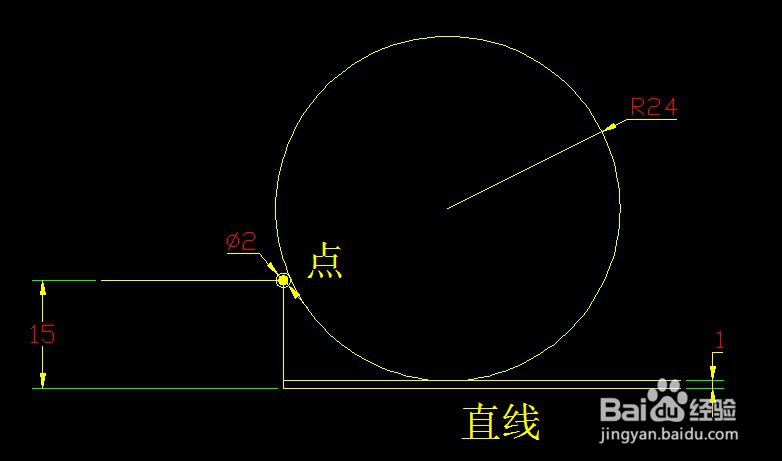

4/5画一个与半径为1的圆和偏移1的直线相切的半径为24的圆

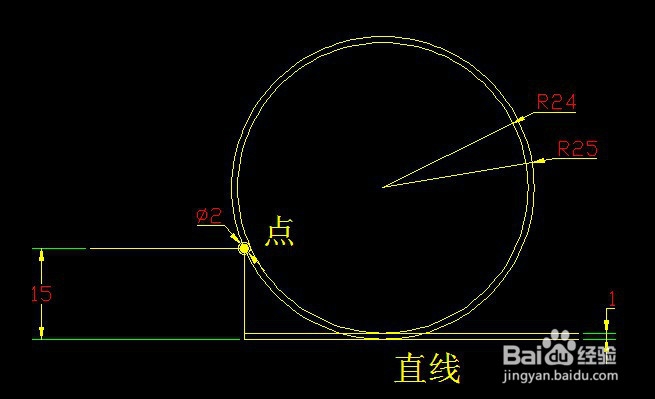

5/5将半径为24的圆偏移1就行了，这时就会发现
一条线相切圆弧 版权声明：
