订阅CAD的索引符号怎么画
来源：网络收集 点击： 时间：2024-03-06【导读】：
画图纸的时候不仅仅要画平面，还要画立面，但是怎么知道立面是对应的那个位置，这就需要索引符号来帮忙了。工具/原料moreCAD方法/步骤1/10分步阅读
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10

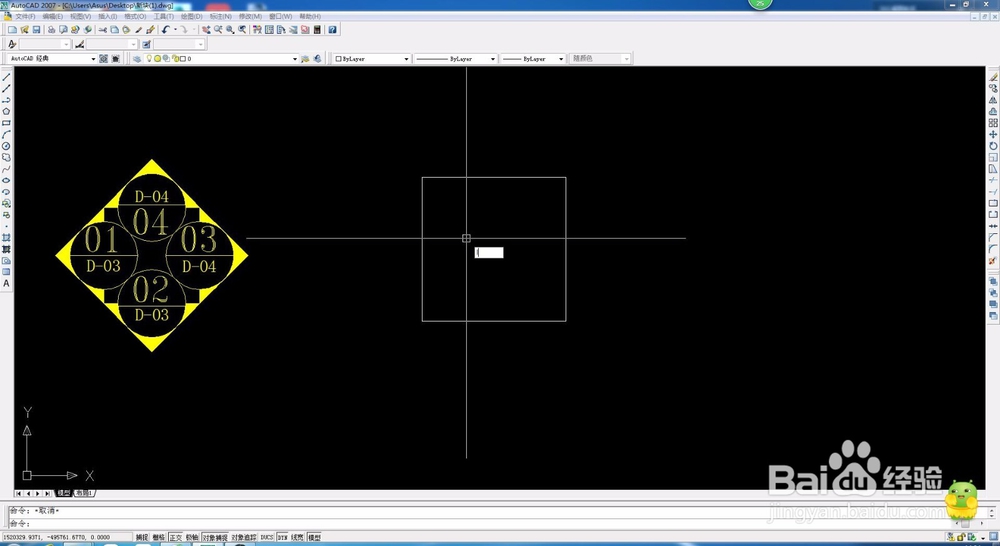

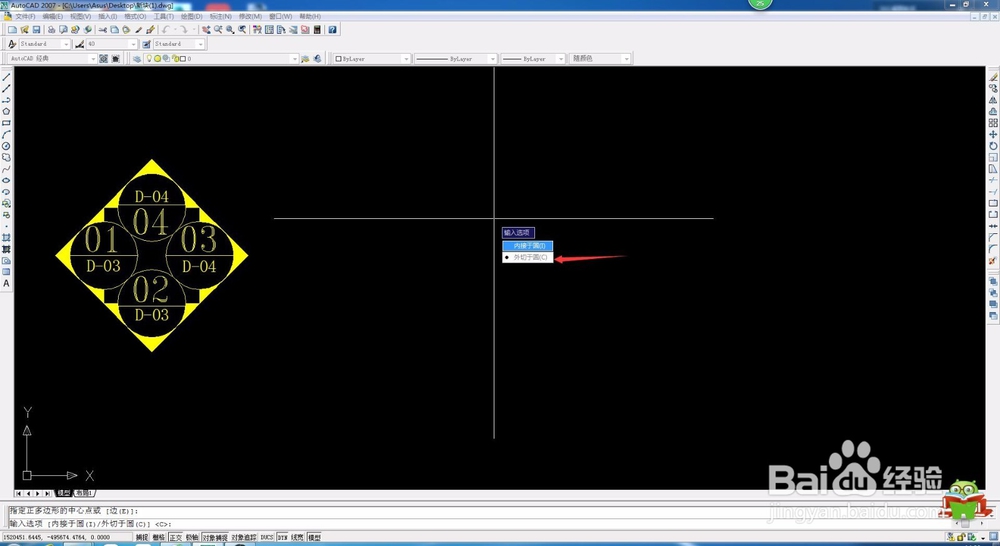

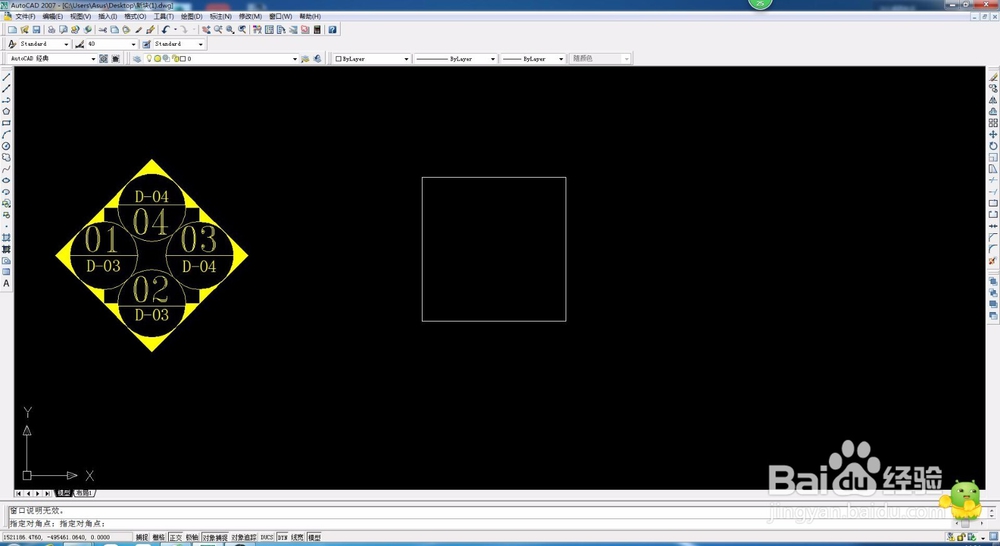

先输入多边形命令POL，边数为4,外接于圆，拉一个差不多的正方形。

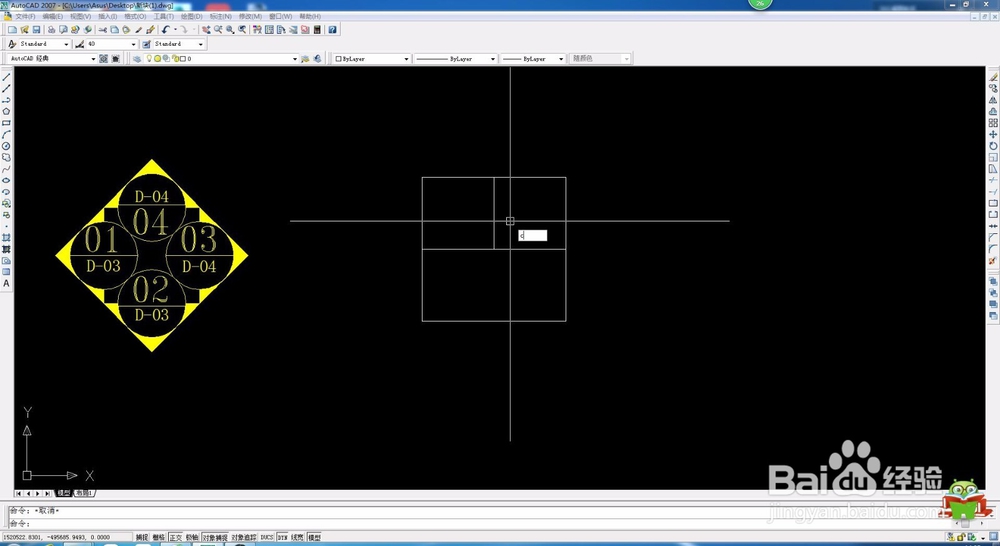

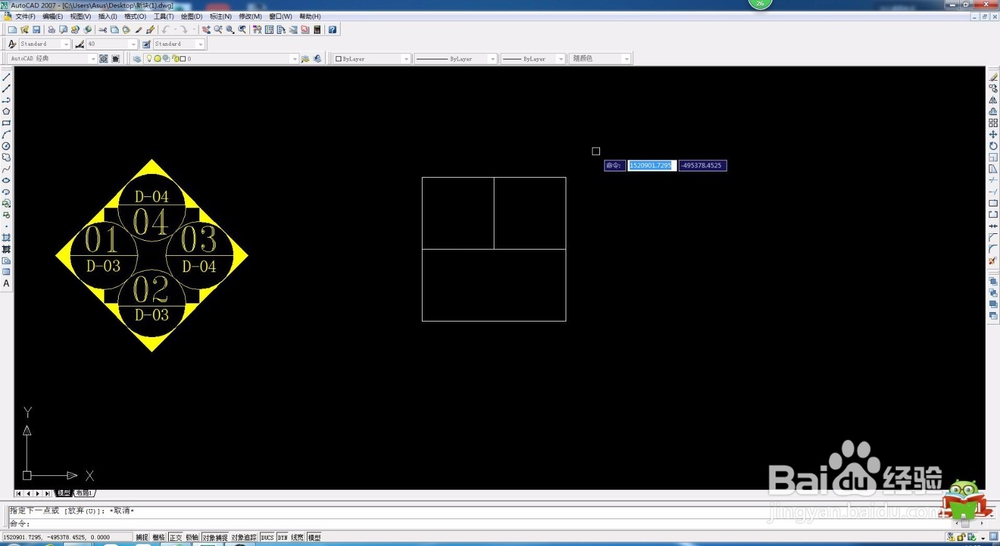

2/10输入直线命令L，画一下分割线

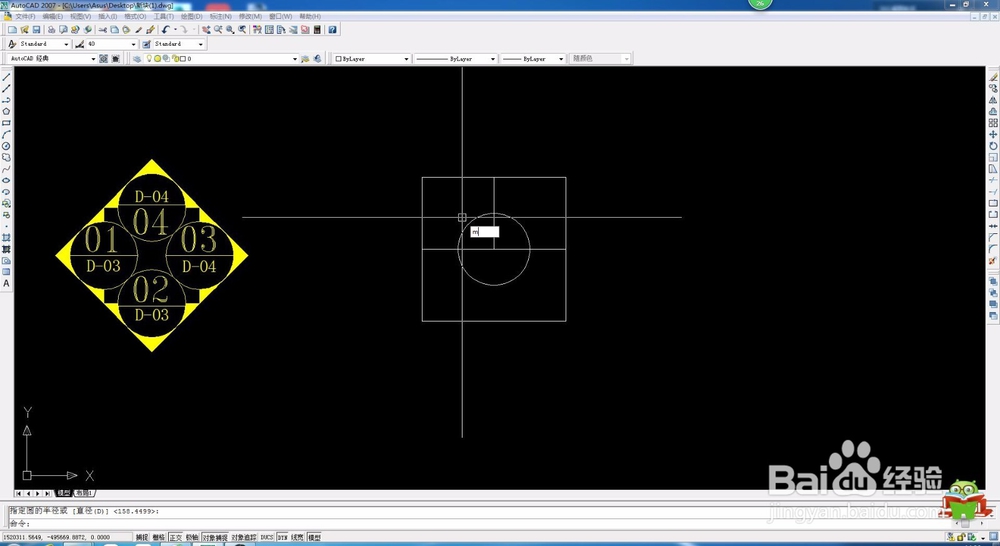

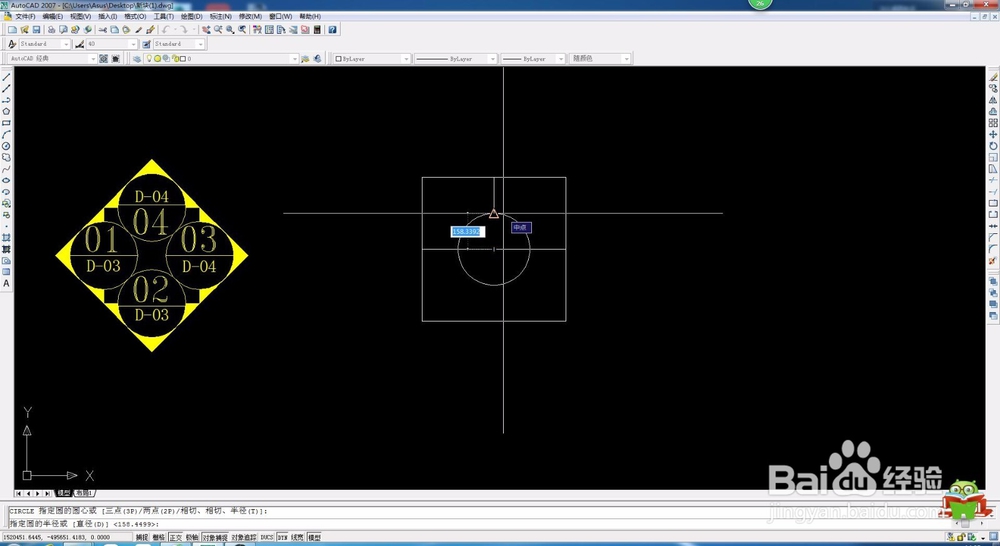

3/10输入圆命令C，画一个圆半径为短的直线一半。

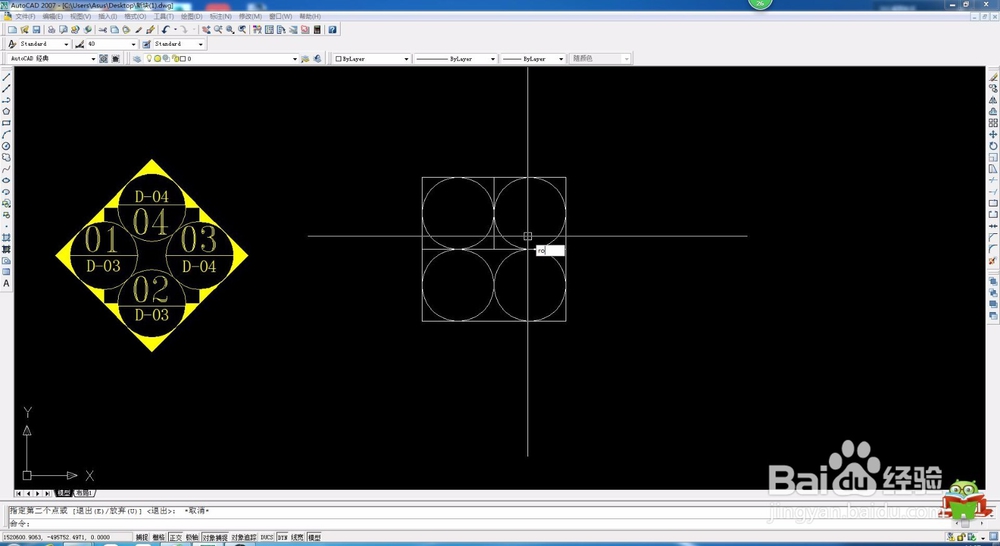

4/10输入移动命令M，把圆移到四分之一的小正方形里，让圆于四周相切。在输入复制命令CO，分别复制4个圆，是他们都相切。

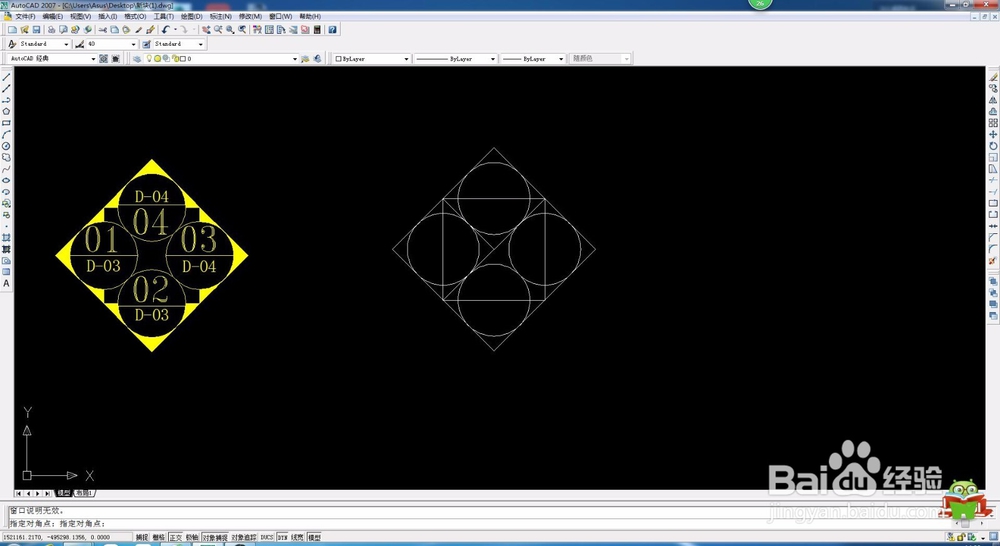

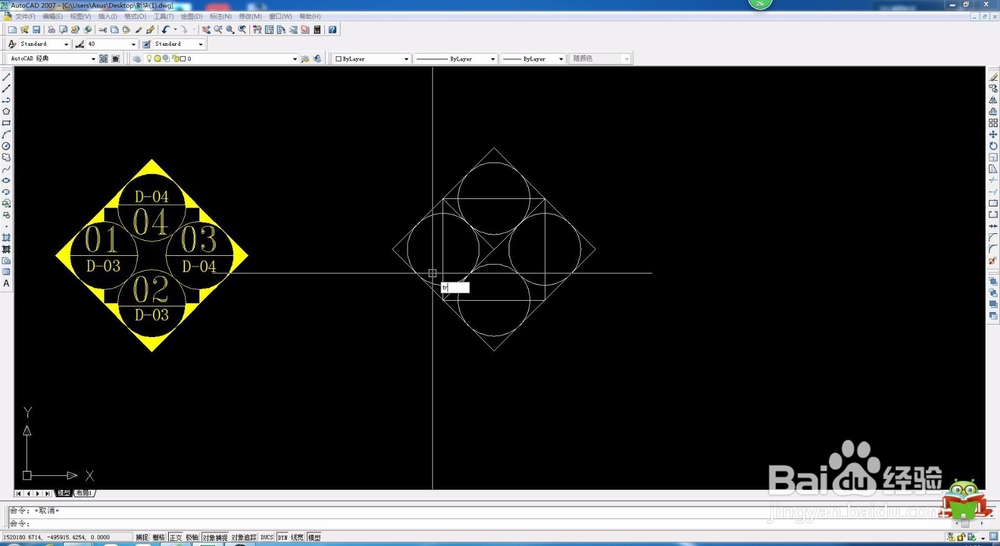

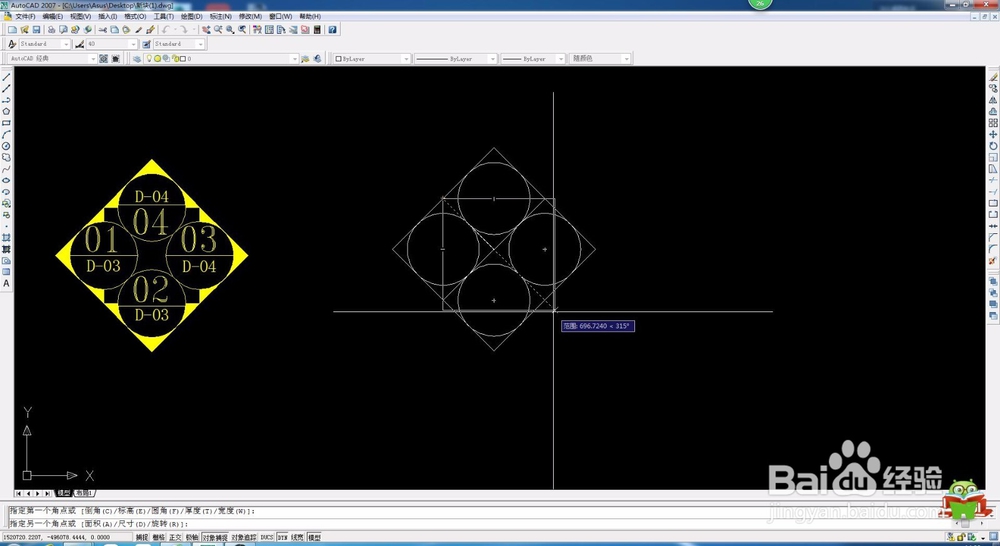

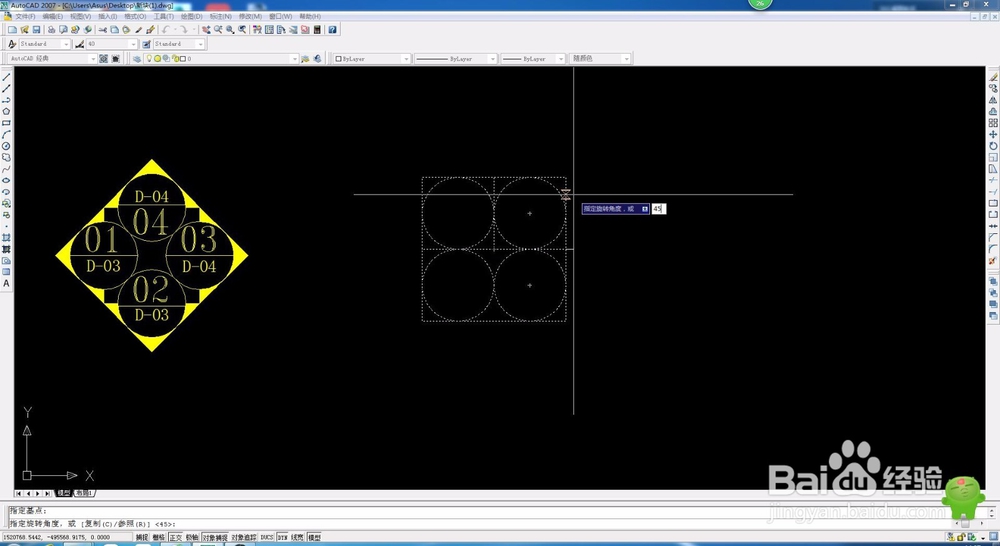

5/10输入旋转命令RO，框选我们画的图，旋转45度。在输入矩形命令REC，在大的正方形四边中心点画一个矩形。

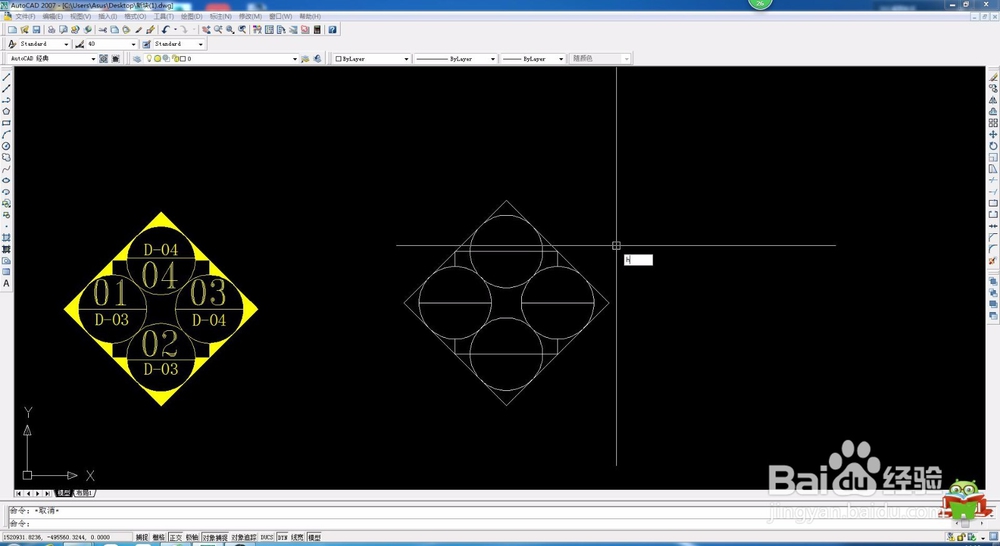

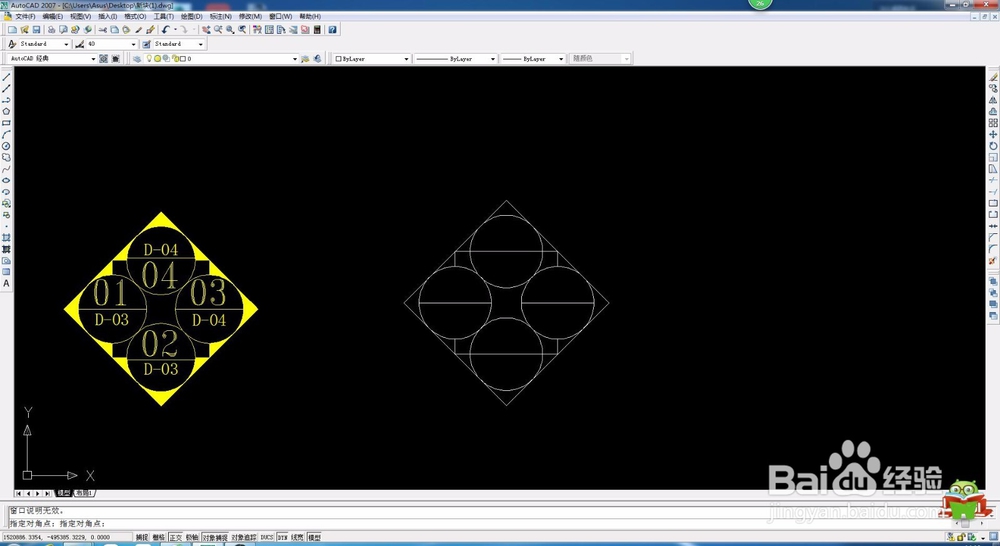

6/10输入修剪命令TR，修剪不要的线条，其他不用的线条删掉。在用直线命令L，分割每一个圆。

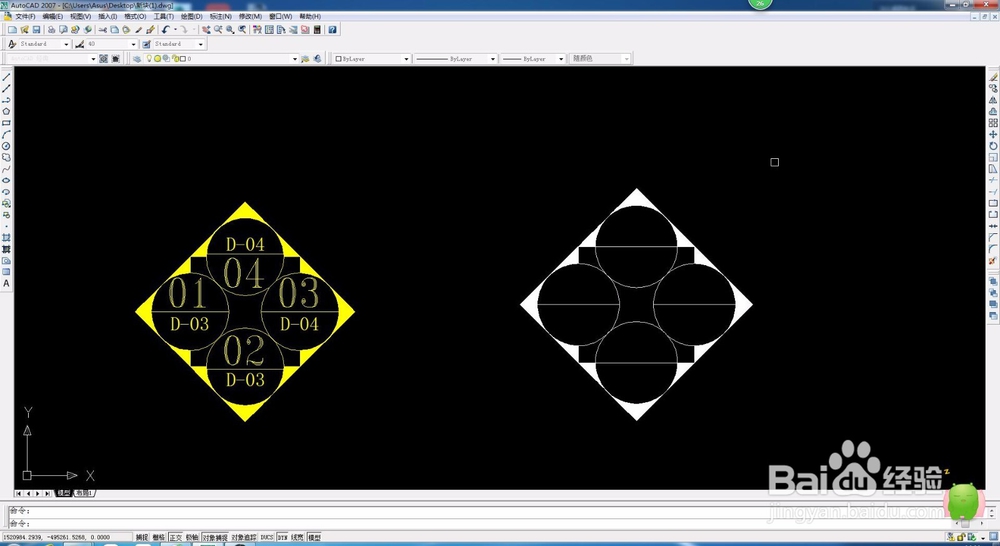

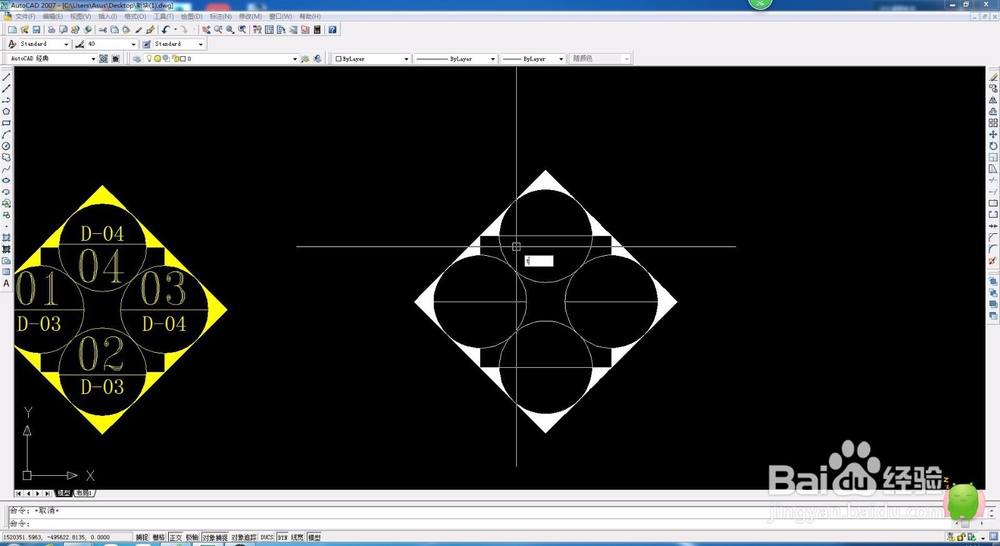

7/10输入填充命令H，把四周的空白处填充起来。

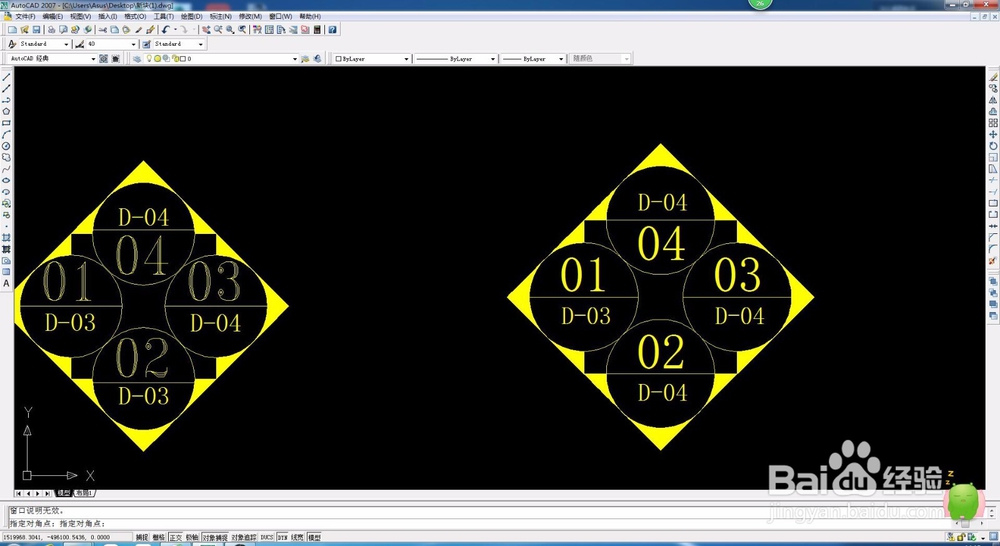

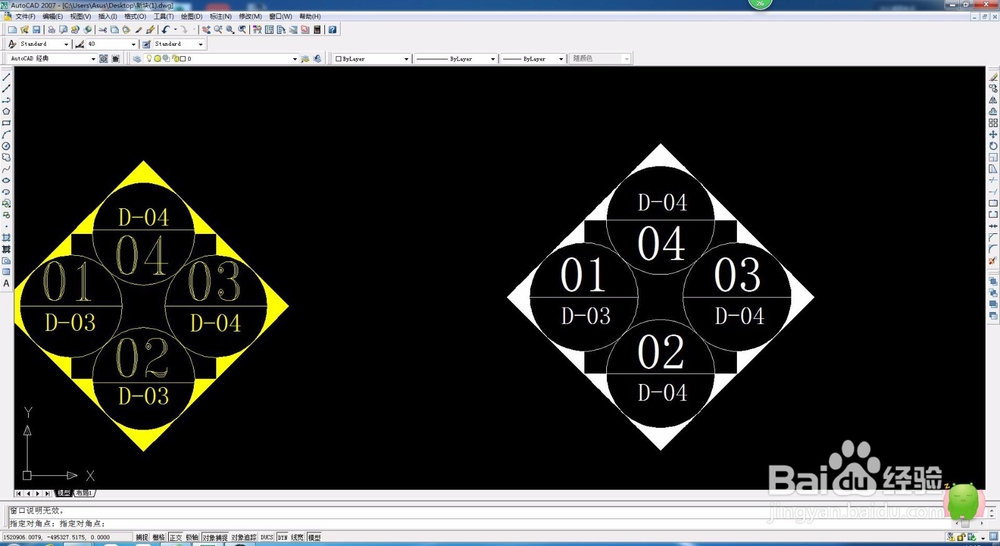

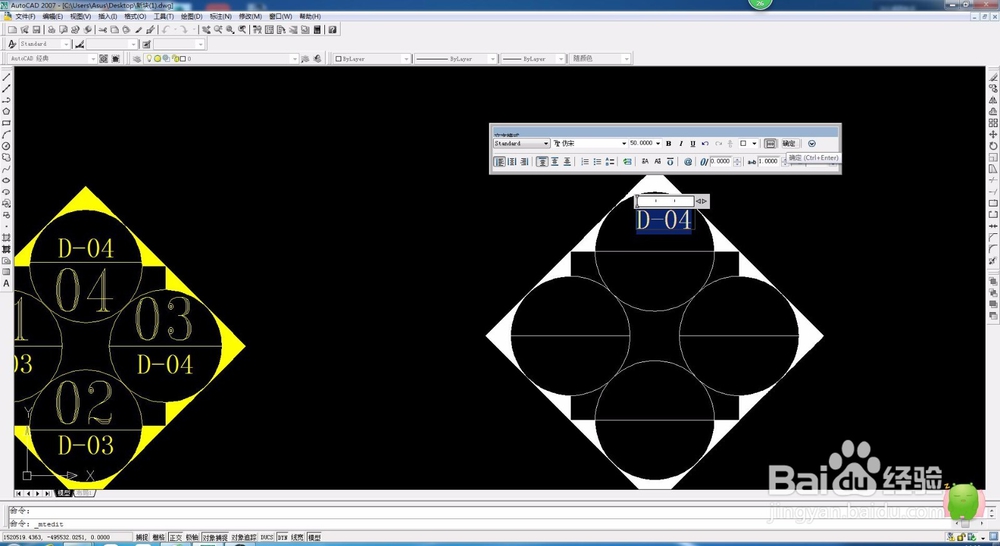

8/10再输入文字命令T，输入我们需要的文字。

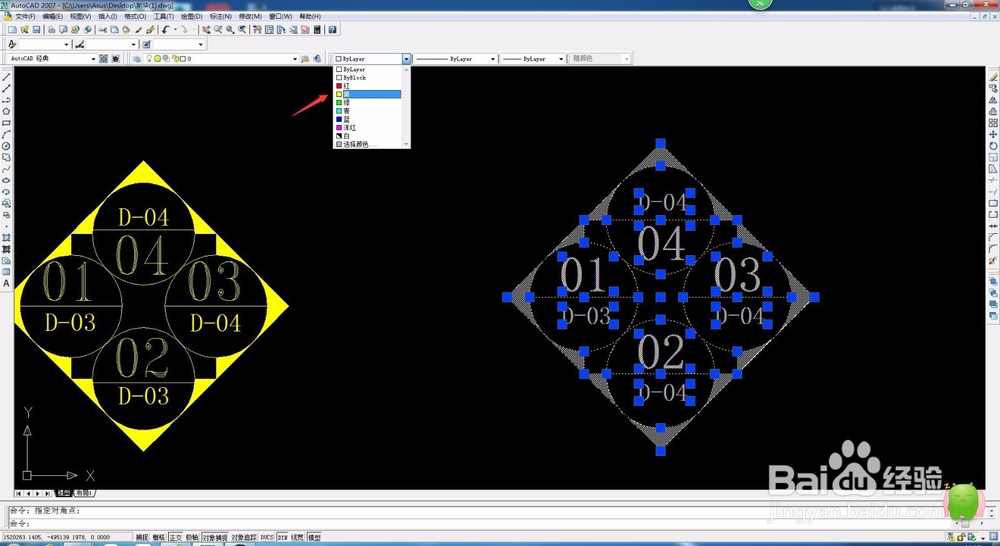

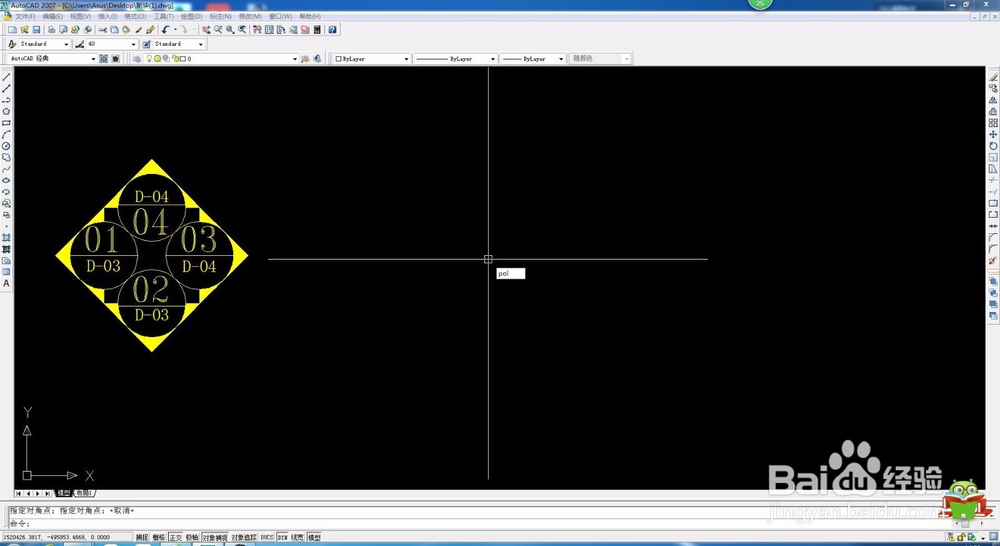

9/10最后框选我们画的索引符号，给他一个颜色，看自己线性来定，这里就基本完成了一个索引符号了。
10/10希望能帮到需要帮助的人，谢谢。
