如下图所示，

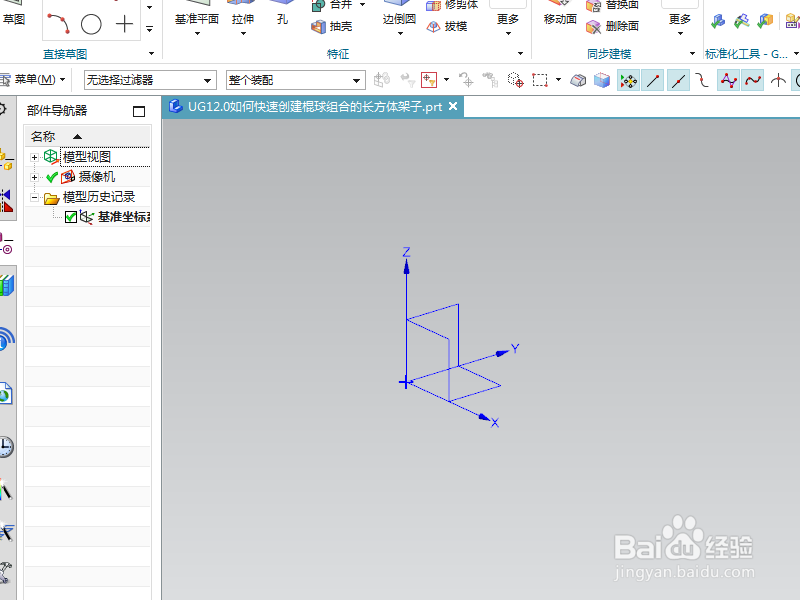

打开UG12.0软件，新建一空白的模型文件，

另存为：

UG12.0如何快速创建棍球组合的长方体架子

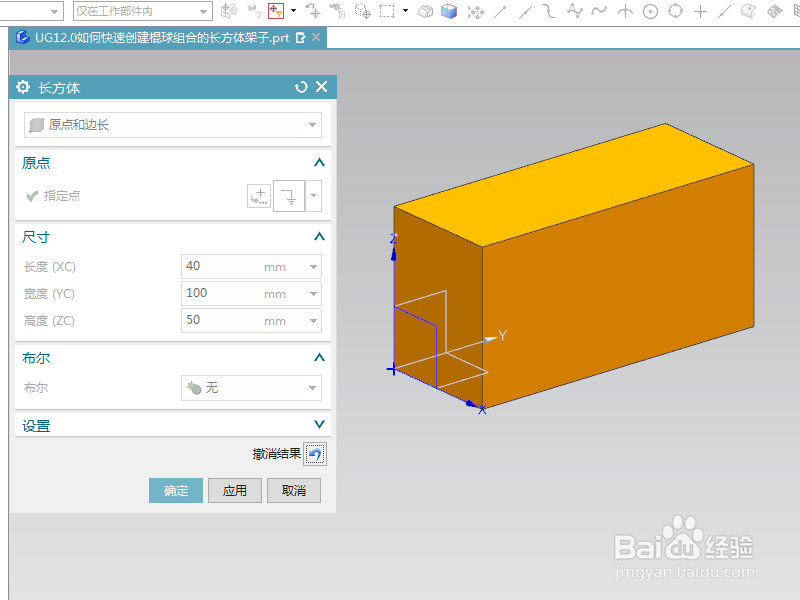

利用快捷键快速创建一个长方体作为后面的演示所用，尺寸随意

执行“菜单——插入——设计特征——球”，

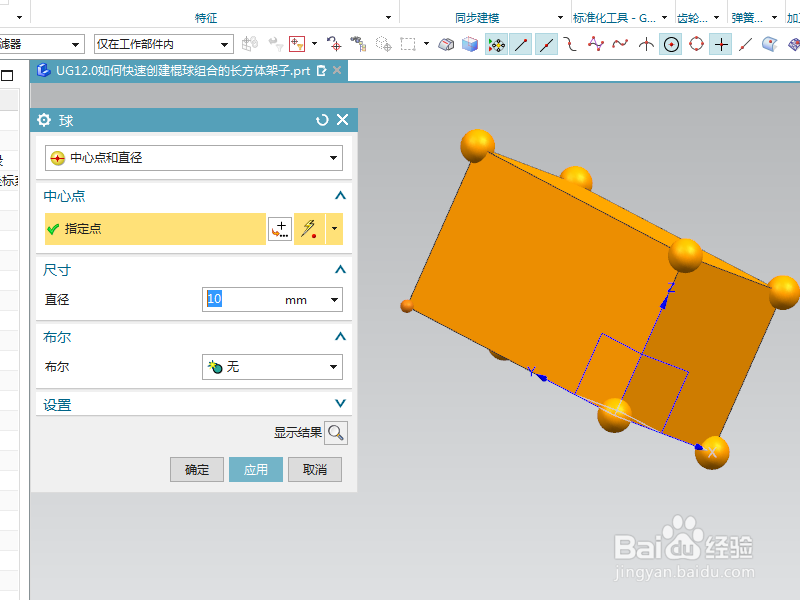

弹出“球”对话框，设置直径10，

然后执行“指定点（长方体的八个点中的任一个点）——应用”，

直到最后一个球体创建完成，点击确定。

执行“菜单——插入——扫掠——管道”，

弹出“管”对话框，设置外径5，

然后执行“选择曲线（长方体的12条棱边中的任一条边）——应用”，

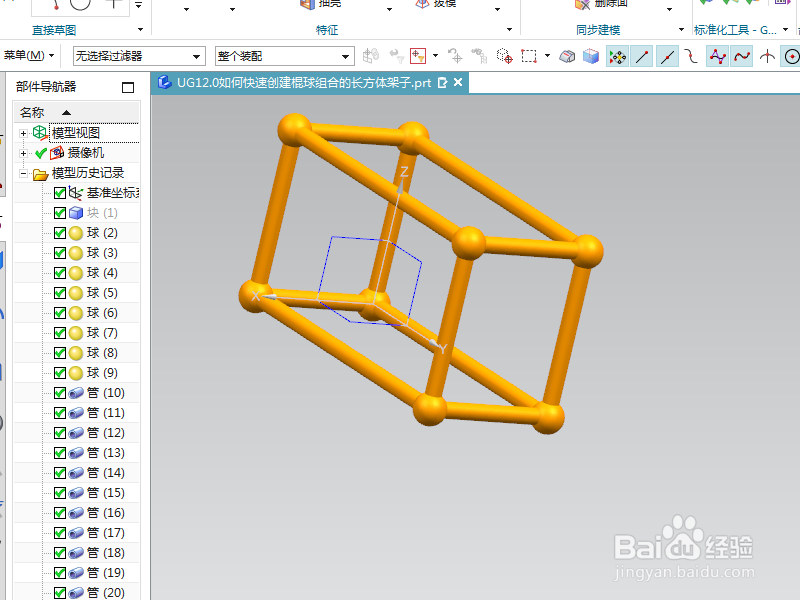

直到最后一个,管道创建完成，点击确定。

选中长方体，

ctrl+b，隐藏长方体，

在部件导航器中一起选中所有的球体，

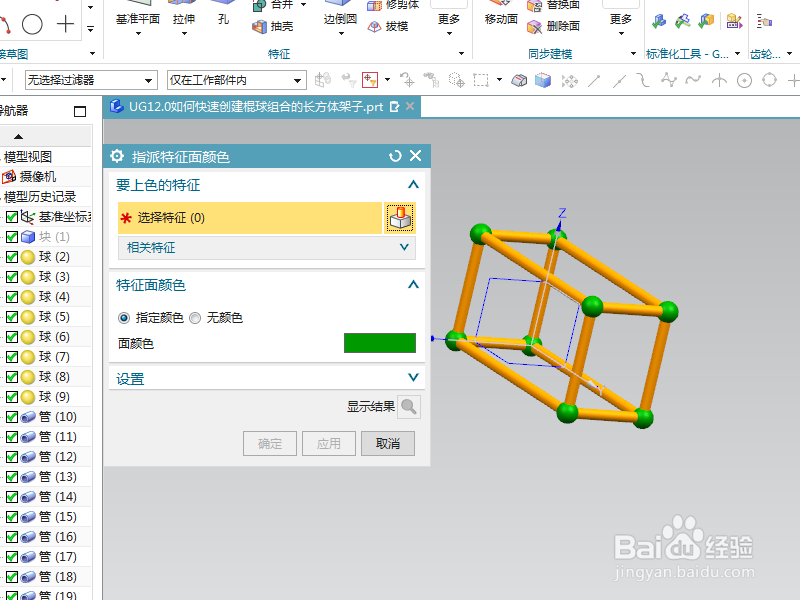

单击鼠标右键，点击“指派特征颜色”，

给球体指定绿色，点击应用，

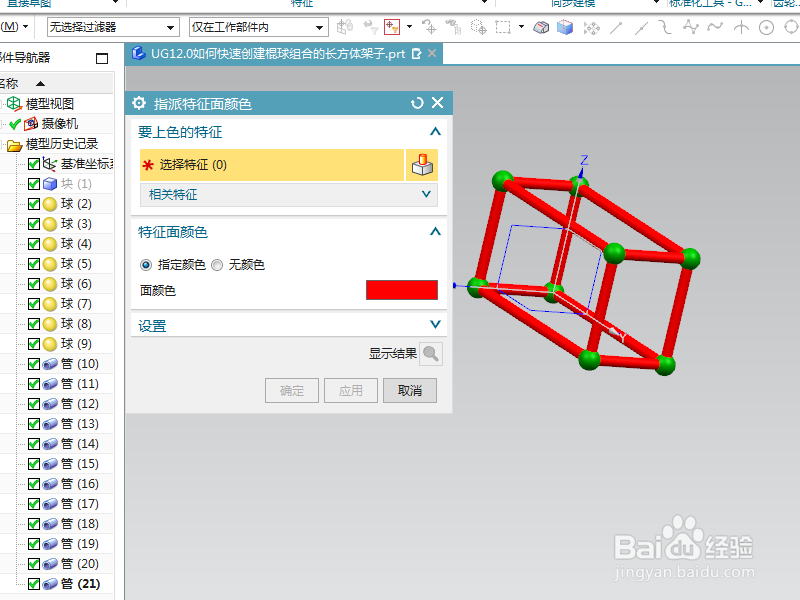

在部件导航器中选中所有的管特征，

指定颜色为红色，

点击确定，

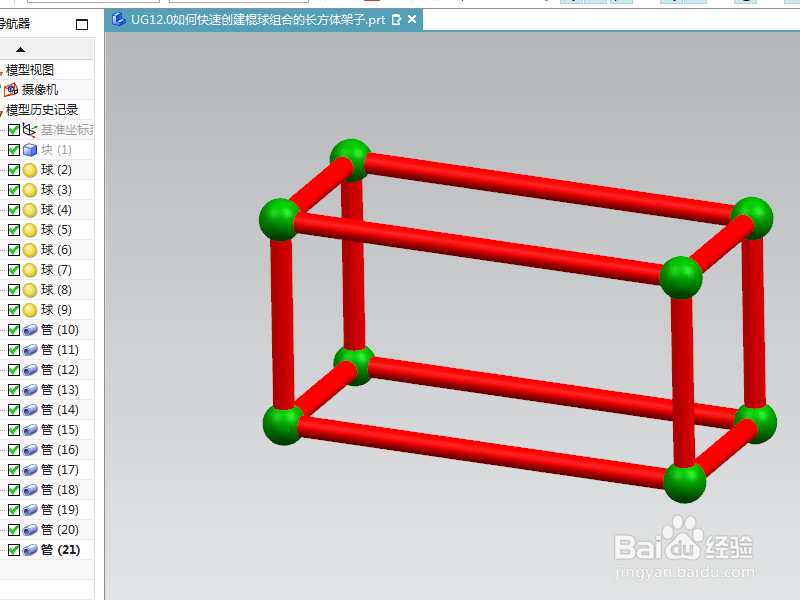

隐藏基准坐标系，显示设置为着色，

到这里，

这个棍球组合的长方体架子就建模完成。
