订阅怎么将creo三维图转成CAD图
来源：网络收集 点击： 时间：2024-03-06【导读】：
creo三维图转CAD二维工程图是设计过程的一个必经阶段，接下来介绍下具体的操作方法。工具/原料morecreo4.0方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
注意事项
如下图，我们要将该三维图转成CAD工程图

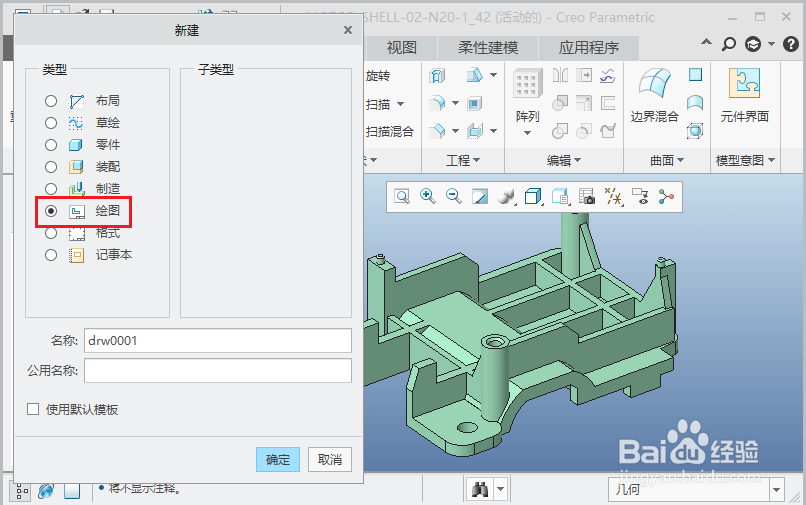

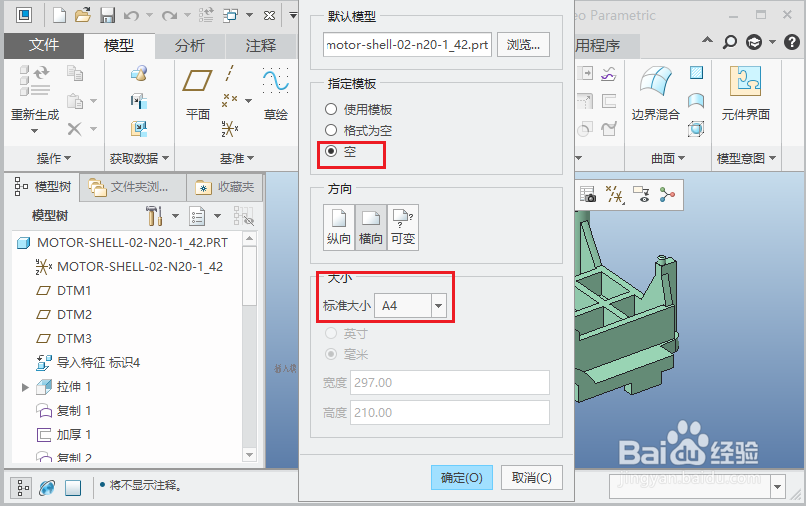

2/8新建绘图，模板选择为空，大小选择A4，点击确定

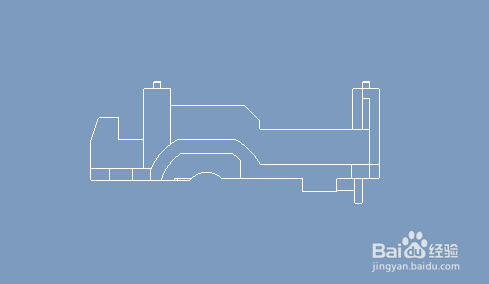

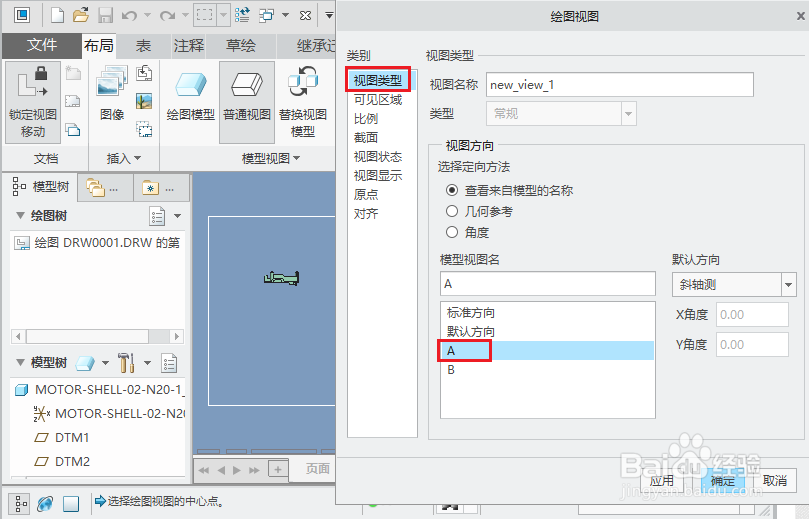

3/8点击普通视图，选择无组合状态，点确定，然后在屏幕上点一下；在视图类型里选择合适的视图

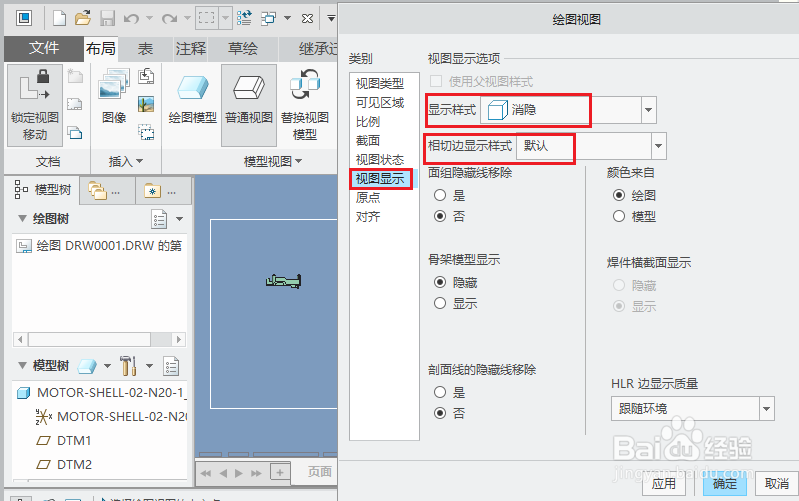

4/8在视图显示里，显示样式改为消隐，相切边显示按默认即可
5/8其他项可以不进行设置，如果需要，按要求设置即可。点确定完成一个视图

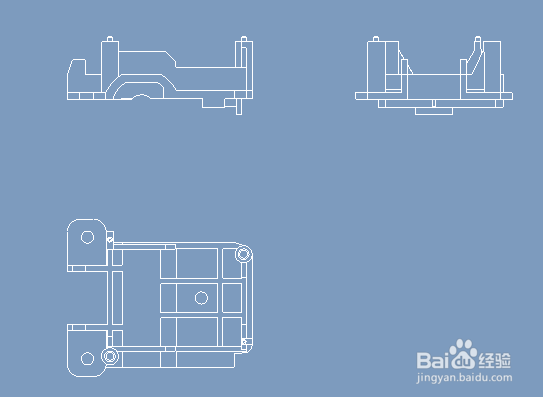

6/8选中刚创建的视图，选择投影视图，可以创建俯视图和左视图。同样的方式将视图改为消隐显示

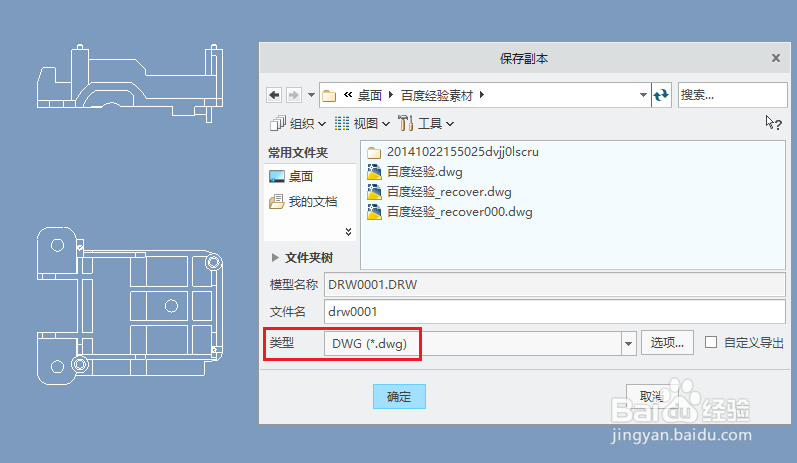

7/8接着，另存为文件，将类型选为dwg格式，

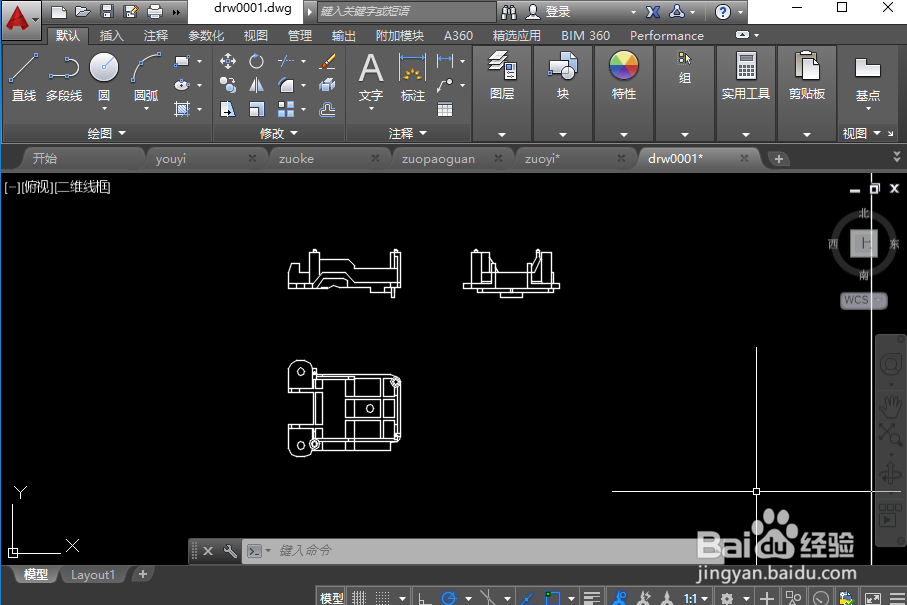

8/8用CAD打开，发现没什么问题
注意事项如有疑问，请点击下方“我有疑问”留言
