DW03产品是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。DW03包括了先进的功率MOSFET，高精度的电压检测电路和延时电路。DW03具有非常小的SOT23-5的封装，这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。DW03具有过充，过放，过流，短路等所有的电池所需要保护功能，并且工作时功耗非常低。工具/原料moreDW03方法/步骤1/4分步阅读

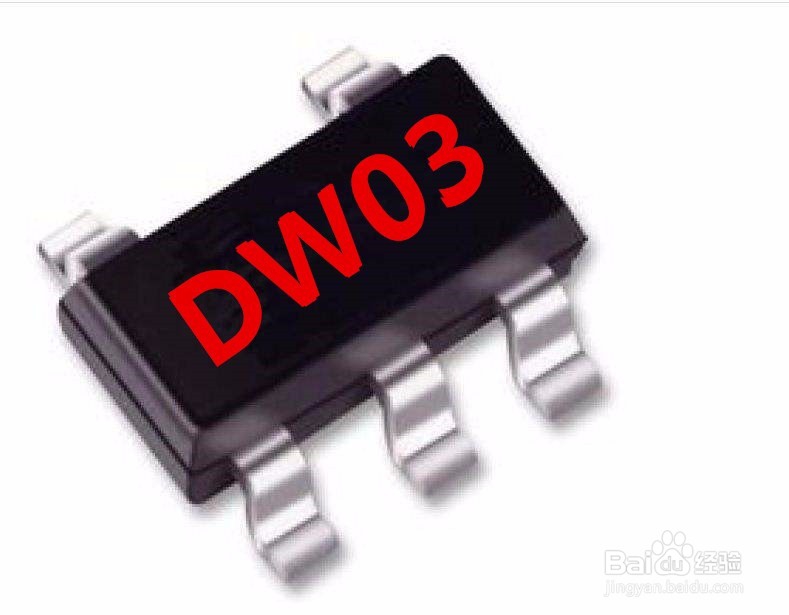

DW03 SOT23-5封装特性：

过充检测电压4.30V；

过充解除电压4.10V；

过放检测电压2.40V；

过放解除电压3.00V；

过流检测电流3.00A。

2/4

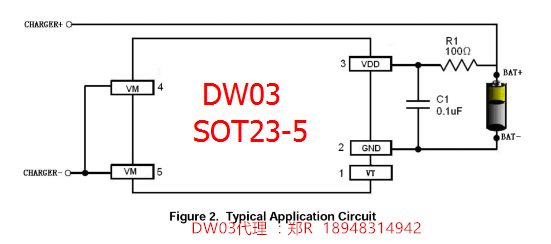

DW03 SOT23-5封装电路图。

注意输入输出电压和负载电流情况，保证芯片功耗不超过封装所承受的最大功耗。

3/4

DW03是4.2V锂电池的专门保护IC。外围仅仅贴片的一个电阻和电容即可组成完整的锂电池保护电路。外围少，特别适合PCB空间要求严格的满足。

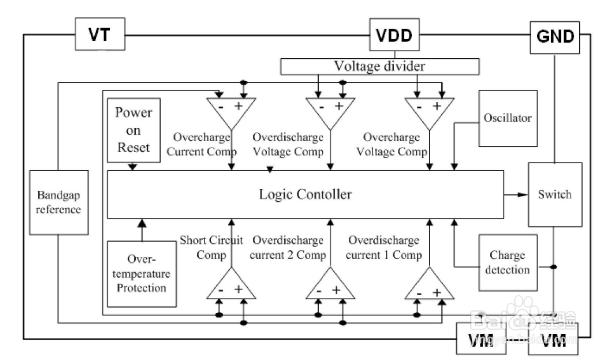

DW03监控电池的电压和电流，并通过断开充电器或负载，保护单节可充电锂电池不会因为过充电压，过放电压，过充电流，过放电流以及短路等情况而损坏。系统外围电路简单。MOSFET已内置，等效电阻典型值为54mΩ。

如果没有检测到任何异常情况，输出管一直打开，充电和放电过程都将自由转换。这种情况称为正常工作模式。

4/4

DW03是锂电池保护IC，锂电池保护电路的组成。负责锂电池的保护功能。在应用中还需要锂电池的充电电路，负责给锂电池的充电功能。

500MA左右充电IC，可以看PL5057 ,双指示灯，有带电池接反保护功能

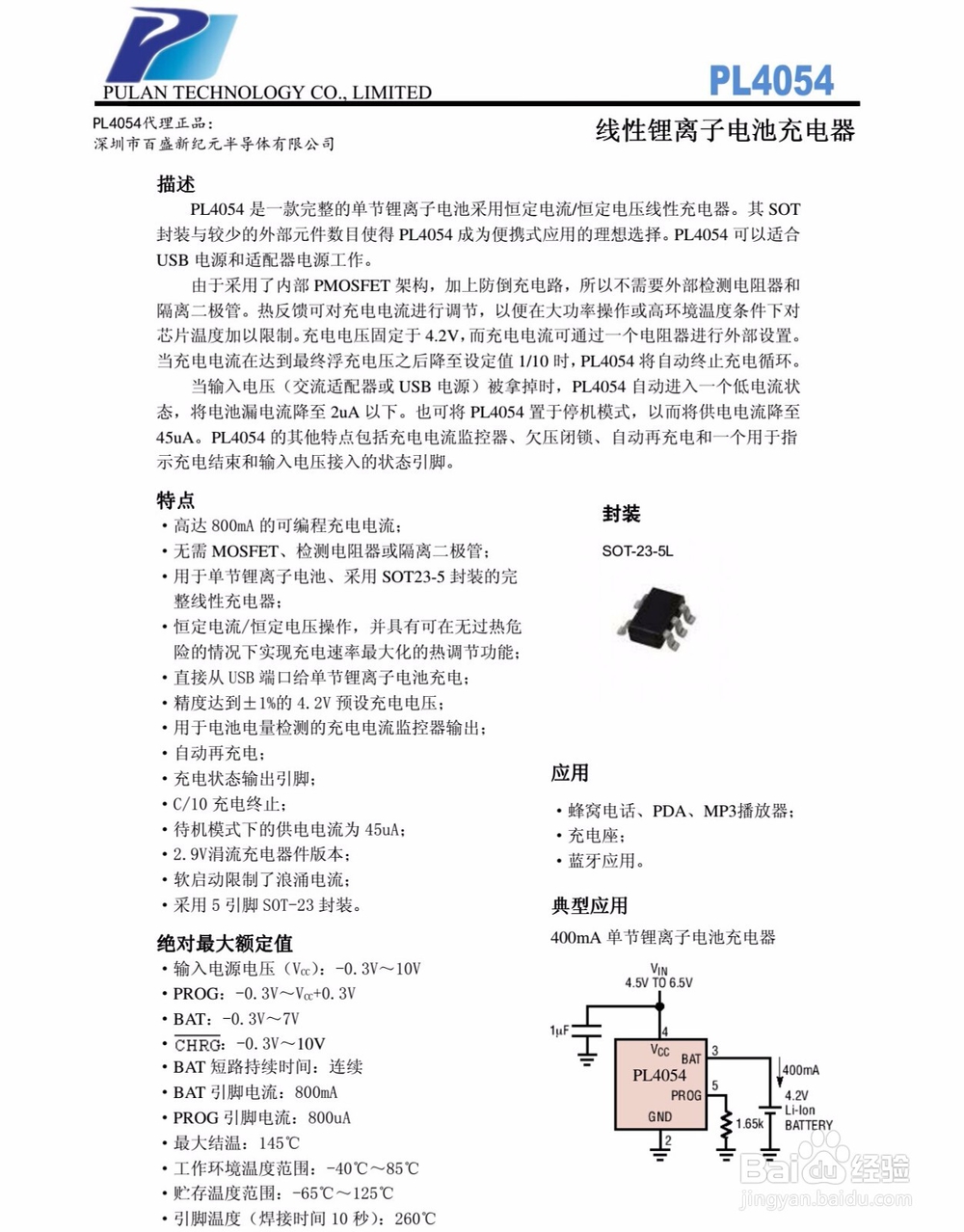

600MA左右充电IC，可以看PL4054，单指示灯，SPT23-5封装；

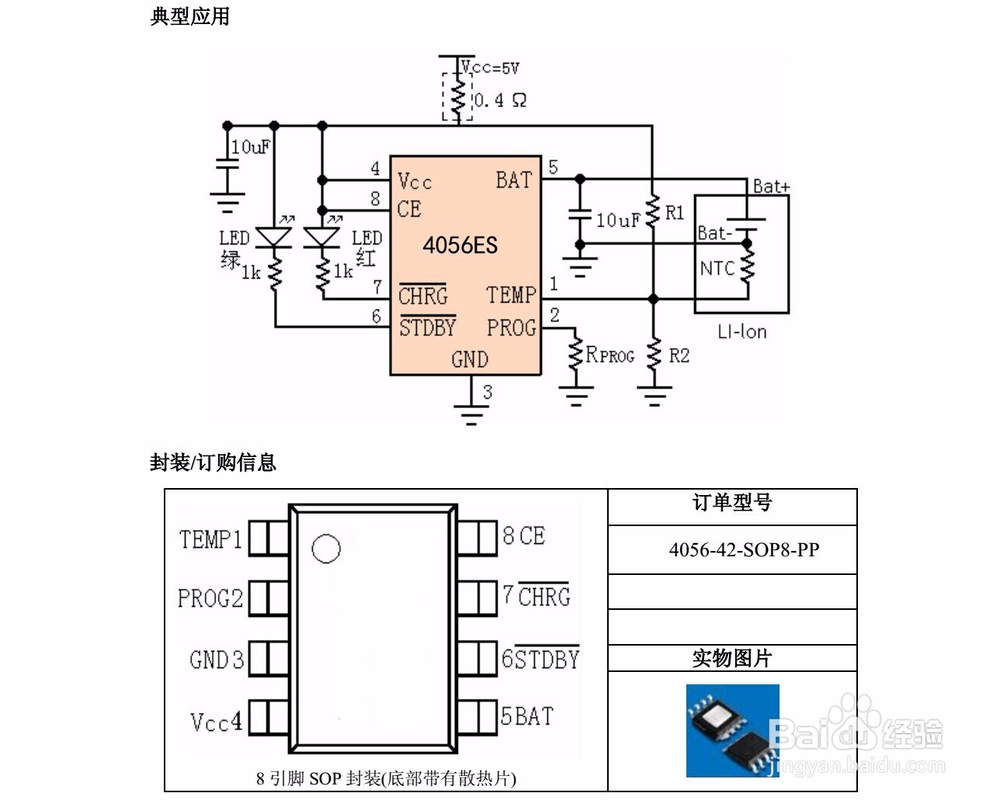

1A充电IC， 可以看PL4056，双指示灯，SOP8封装；
