cadence软件是一款受电子爱好者欢迎的原理图和PCB设计EDA，工程师可以利用该软件进行PCB设计和版图设计。本篇经验介绍快速布局的方法。品牌型号：HUAWEIMatebook D系统版本：win10企业版软件版本：cadence16.6方法一 交互布局1/4分步阅读

第一步，打开原理图设计软件；

2/4

第二步，点击dsn文件，选择option-preference选项；

3/4

第三步，依次选择preference--miscellaneous选项卡，勾选intertool communication的方框；

4/4

第四步，在PCB设计软件中，依次点击place-manually，按照图示设置即可；

方法二 快速放置布局1/4

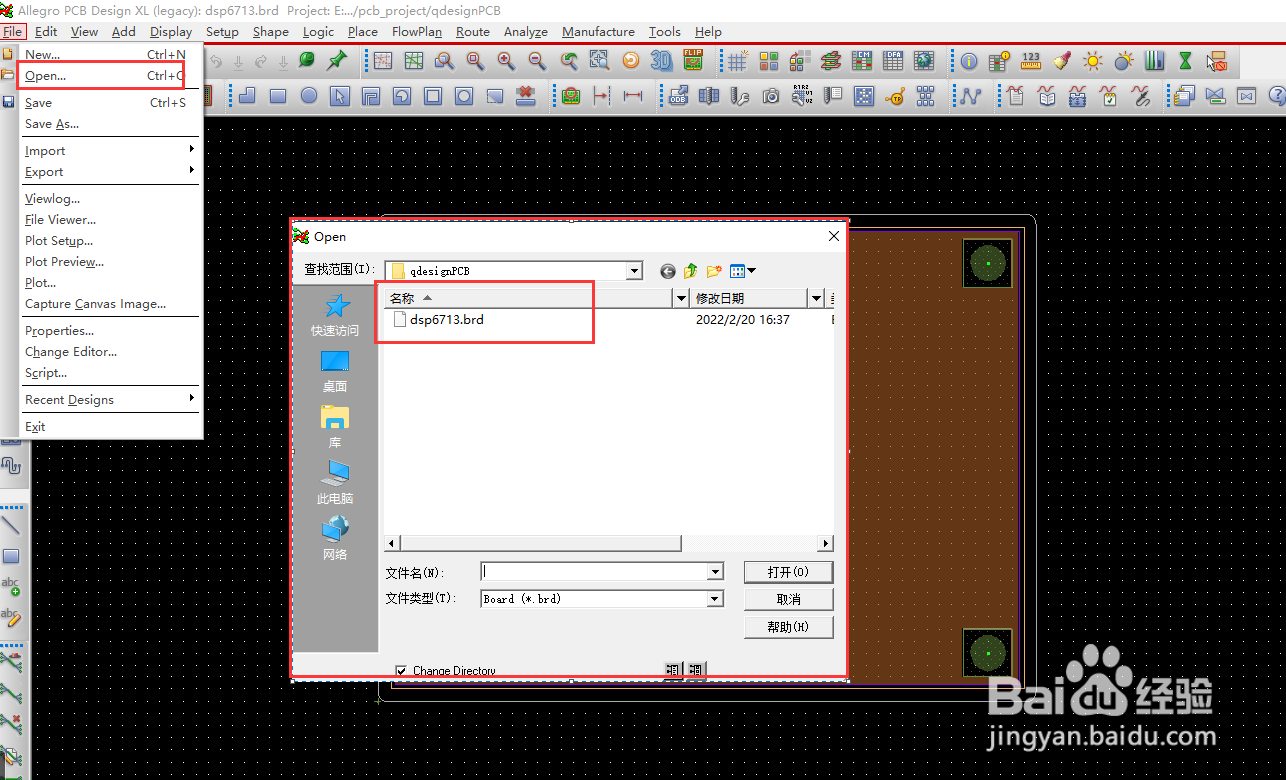

第一步，打开pcb工程；

2/4

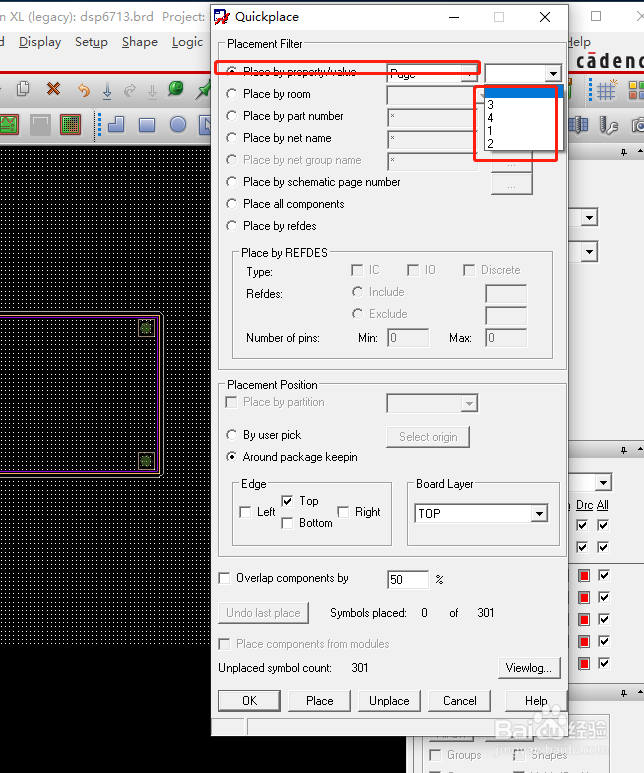

第二步，依次点击place-quickplace，按下图配置参数；

3/4

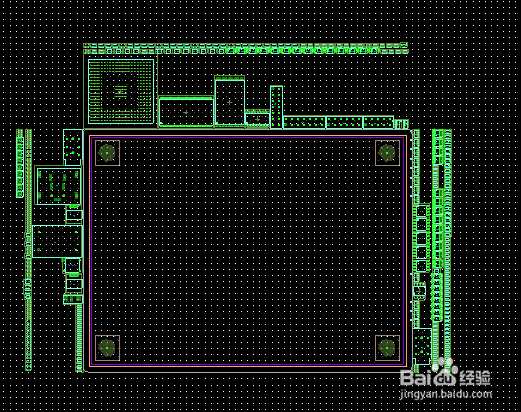

第三步，配置完成后点击place ，放置元器件；

4/4

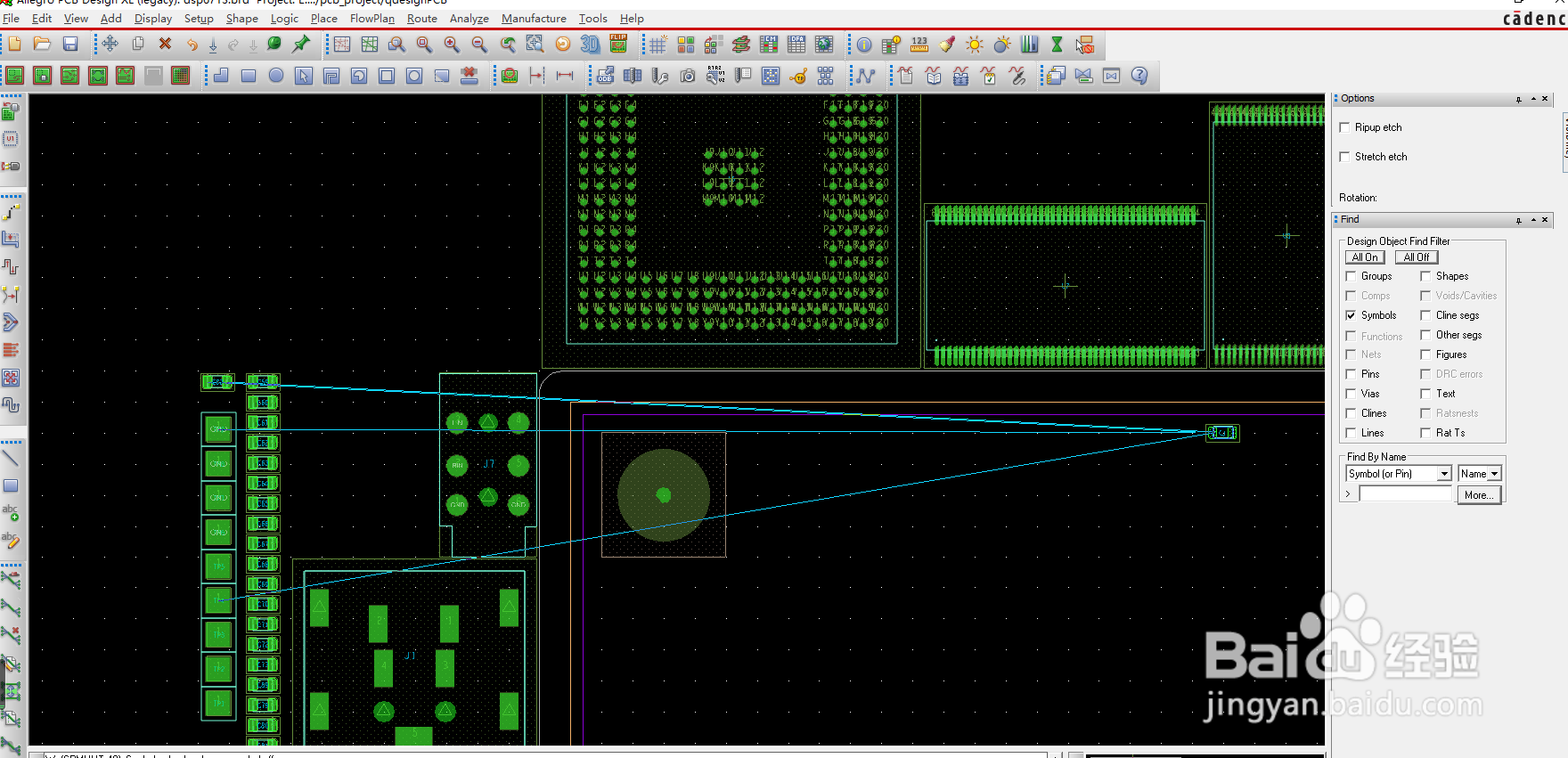

第四步，依次点击edit-move，在窗口右侧，依次点击find-symbol，在symbol(or pin)name中输入元件标号，鼠标左键点击more，获取元件成功！

注意事项

以上是个人操作经验，仅供参考，谢谢！
