订阅UG10.0如何建模叶轮？

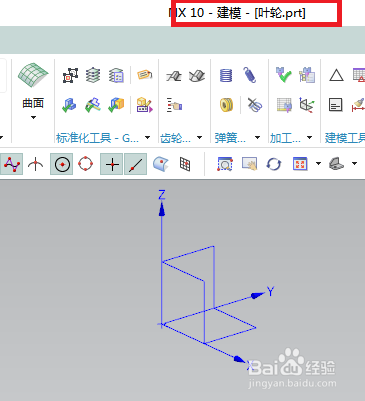

来源：网络收集 点击： 时间：2024-03-06如下图所示，
打开UG10.0软件，
新建一个空白的模型文件，
然后另存为“叶轮”。

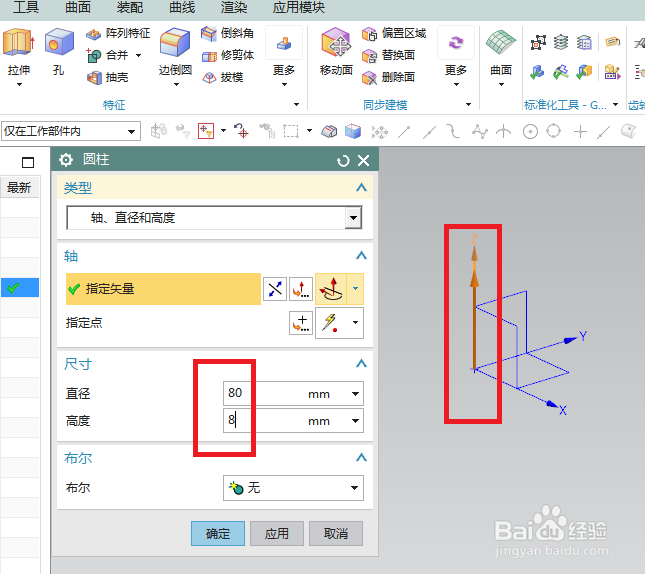

2/22如下图所示，
执行【菜单——插入——设计特征——圆柱体】，
指定矢量Z轴，
设置尺寸：直径80，高度8，
点击“应用”。

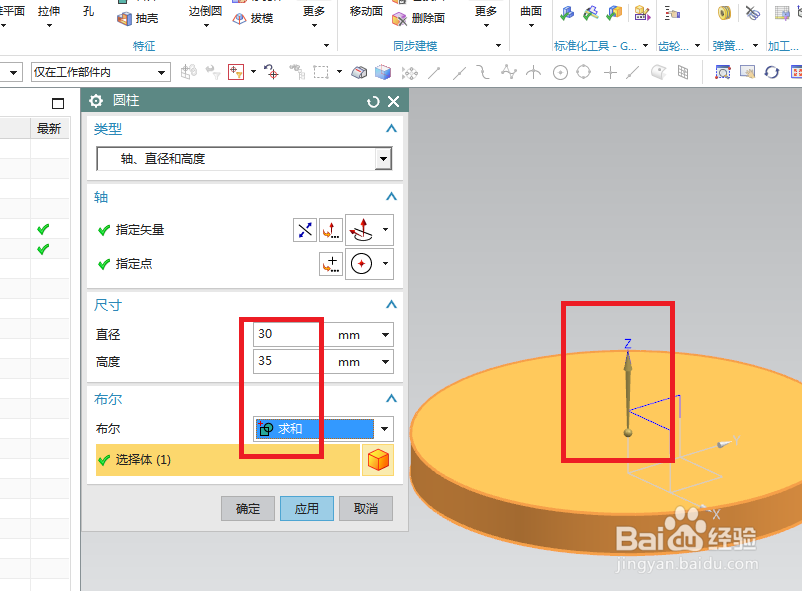

3/22如下图所示，
指定矢量Z轴，指定点：圆柱上表面圆心，
设置尺寸：直径30，高度35，布尔求和，
点击“应用”。

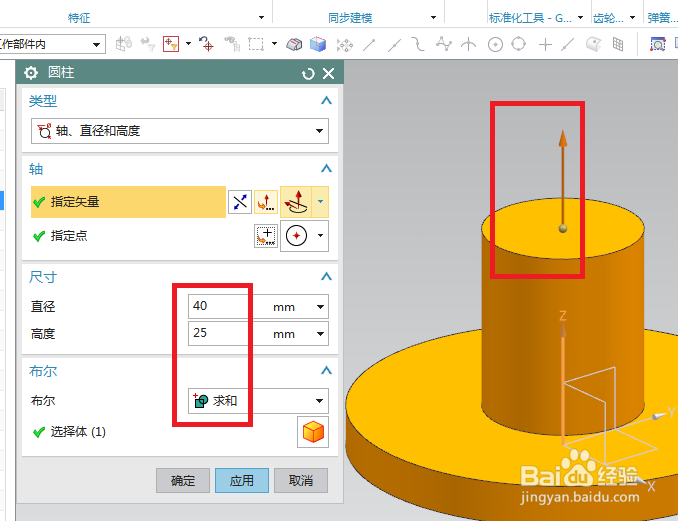

4/22如下图所示，
指定矢量Z轴，指定点：圆柱上表面圆心，
设置尺寸：直径40，高度25，布尔求和，
点击“应用”。

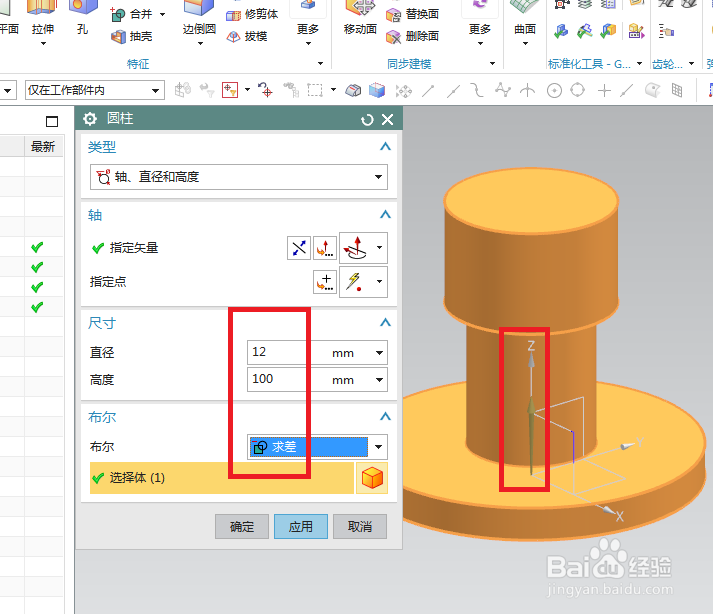

5/22如下图所示，
指定矢量Z轴，
设置尺寸：直径12，高度100，布尔求差，
点击“应用”。

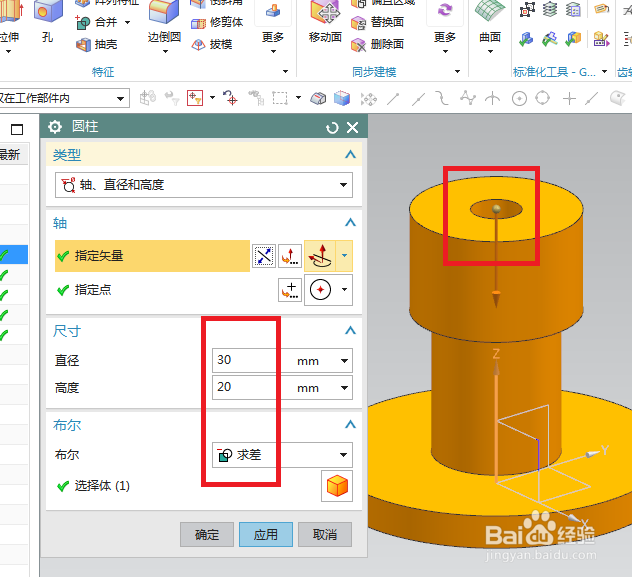

6/22如下图所示，
指定矢量Z轴，指定点：圆柱上表面圆心，方向向下，
设置尺寸：直径30，高度20，布尔求差，
点击“确定”。

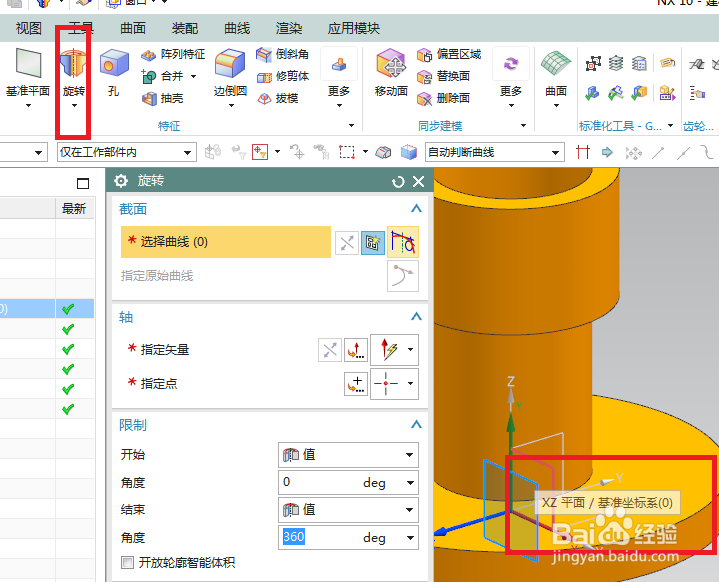

7/22如下图所示，
执行【旋转——XZ基准平面】，直接进入草图。

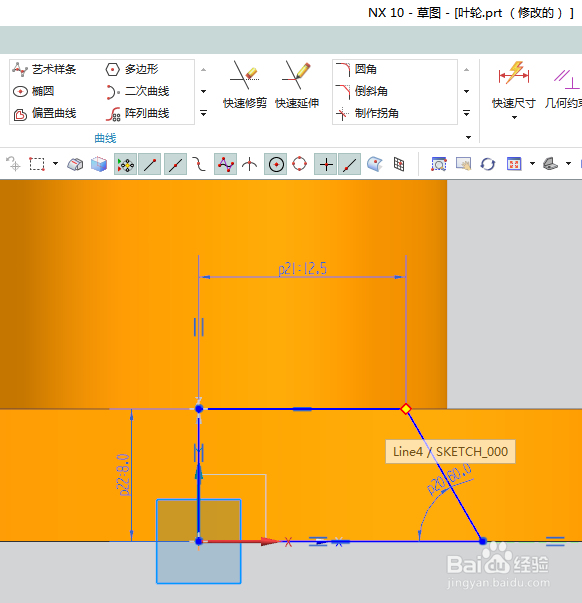

8/22如下图所示，
进入草图，激活轮廓命令，画一个直角梯形，
激活快速尺寸命令，标注尺寸：8、、12.5、60°，
添加几何约束，左边竖直线与纵轴重合，下边水平线与横轴重合，
点击完成，退出草图。

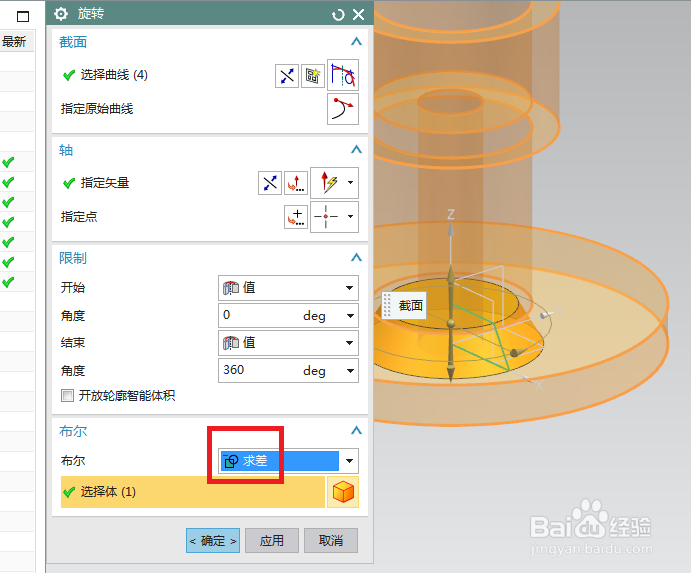

9/22如下图所示，
旋转轴Z轴，
布尔求差，
点击确定。

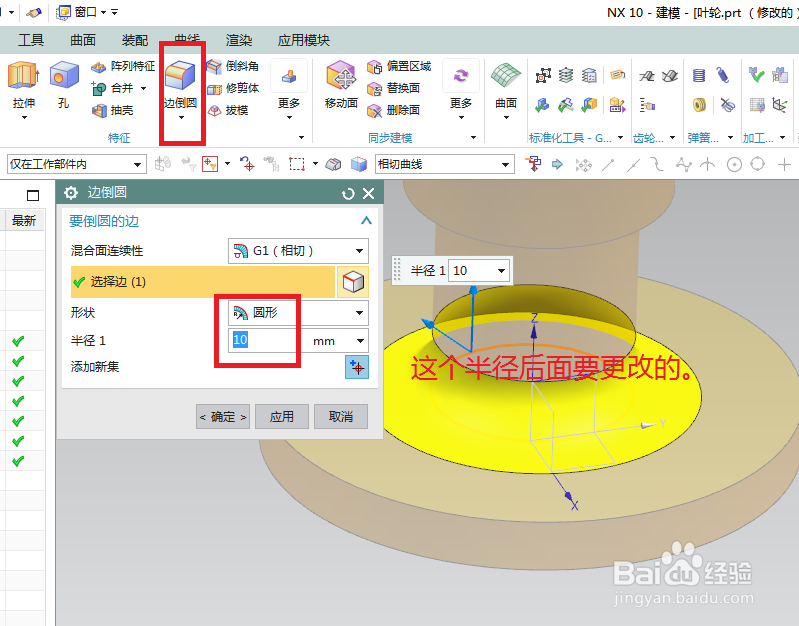

10/22如下图所示，
点击工具栏中的边倒圆命令，
点击实体中的边线，
对话框设置半径R10，（这个后面要修改的）
点击确定。

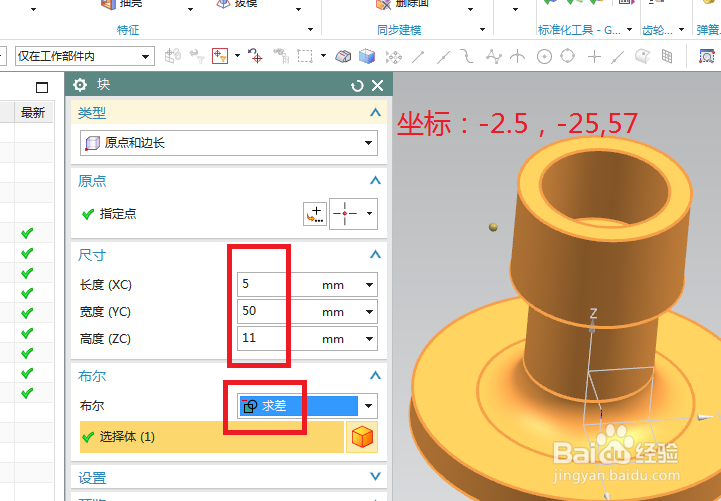

11/22如下图所示，
执行【菜单——插入——设计特征——长方体】，
指定点：坐标-2.5，-25，57，
设置尺寸：5x50x11，
布尔求差，
点击确定。

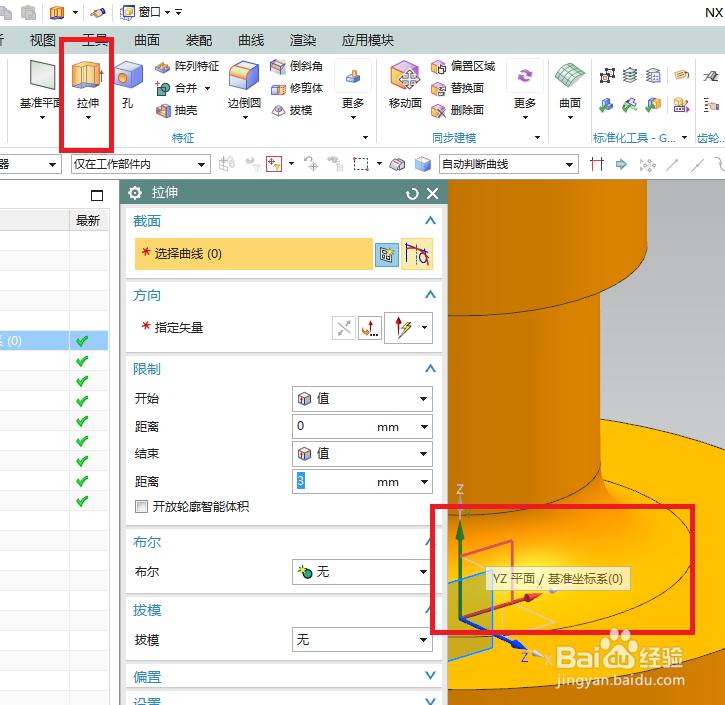

12/22如下图所示，
执行【拉伸——YZ基准平面】，直接进入草图。

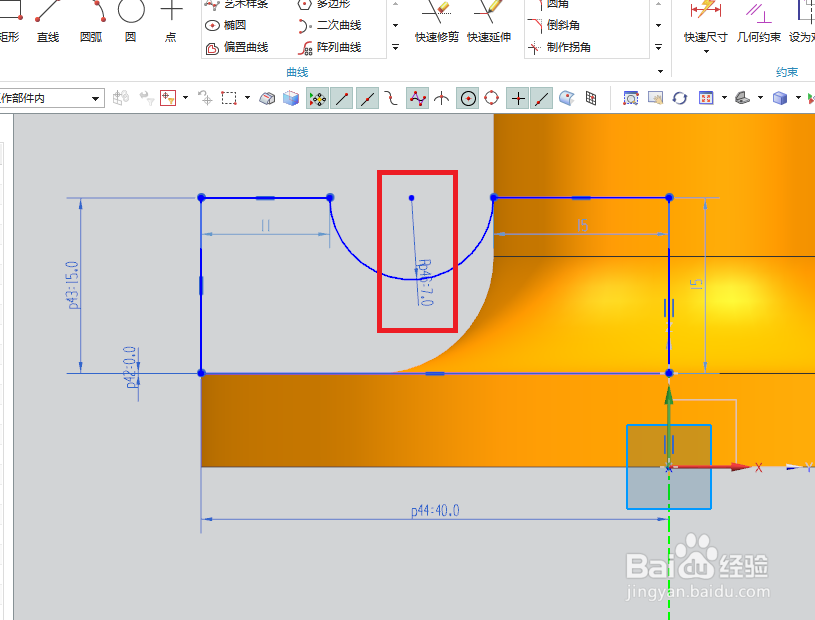

13/22如下图所示，
进入草图，激活轮廓命令，画出直线部分，
激活圆弧命令，画出半圆弧，
添加几何约束，右边竖线与纵轴重合，
激活快速尺寸命令，标注尺寸：0.0、15、40、15、R7，
点击完成，退出草图。

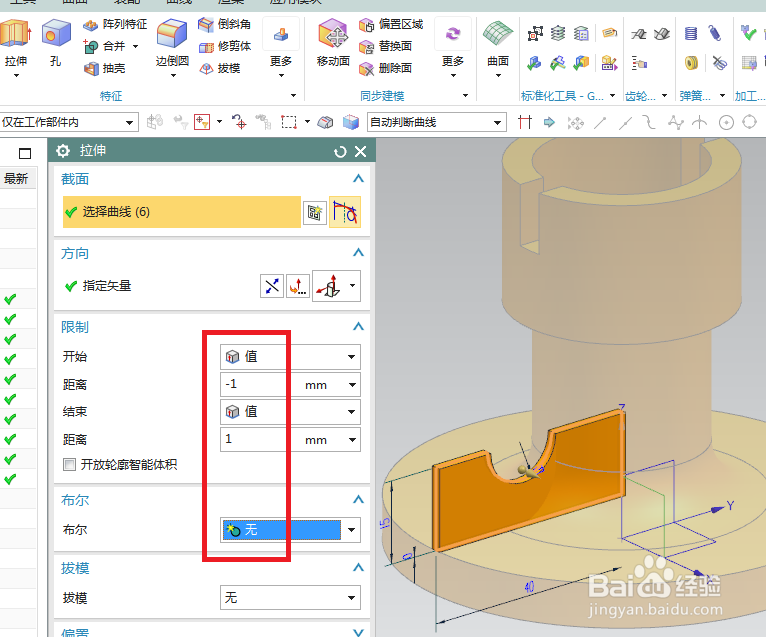

14/22如下图所示，
回到拉伸对话框，
设置限制：-1开始，1结束，
布尔无，
点击确定。

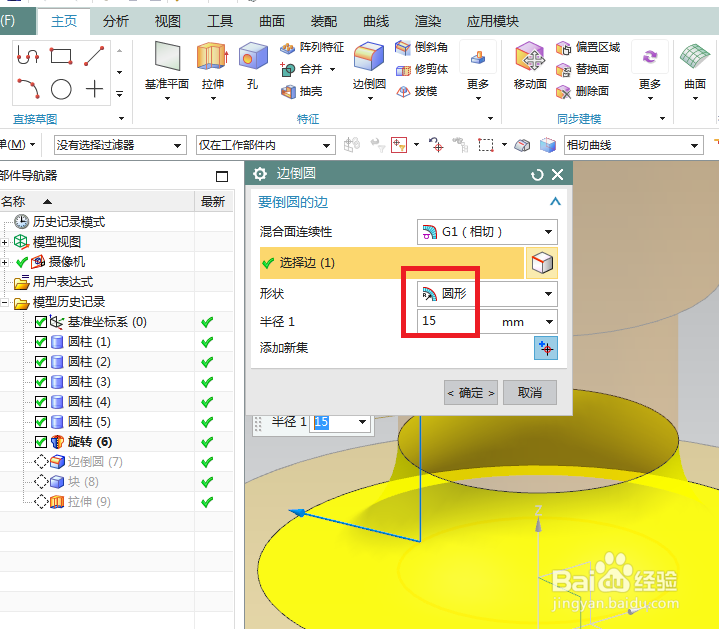

15/22如下图所示，
双击修改之前的那个边倒圆，
将半径R改成15。

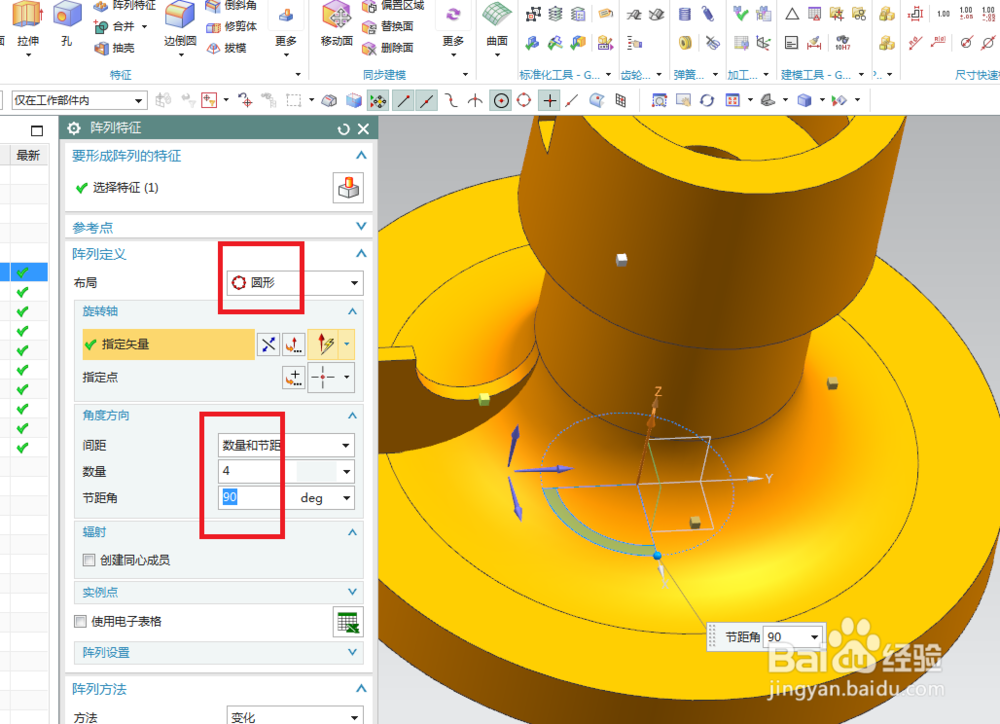

16/22如下图所示，
执行【菜单——插入——关联复制——阵列特征】，
圆形布局，指定矢量Z轴，
数量4，节距角90，
点击确定。

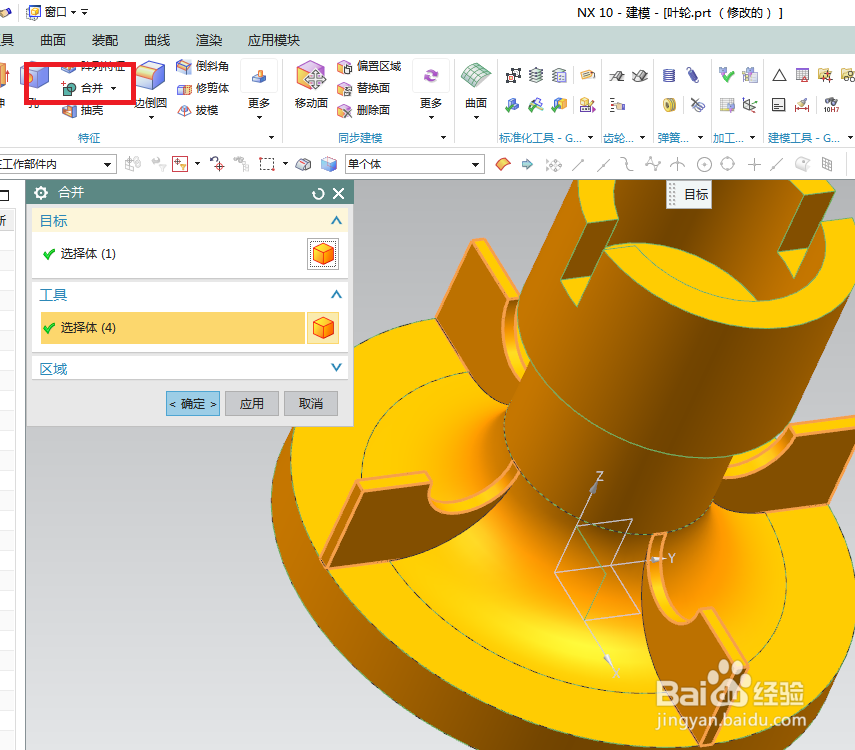

17/22如下图所示，
点击工具栏中的“合并”，
点击实体中的所有特征，
点击确定。

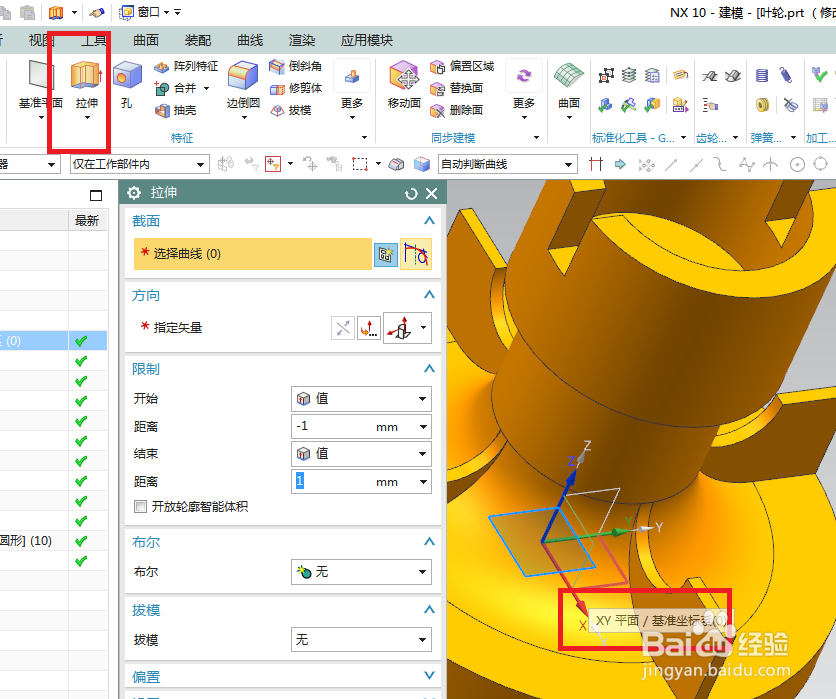

18/22如下图所示，
点击工具栏中的拉伸图标，
点击基准坐标系中的XY平面。

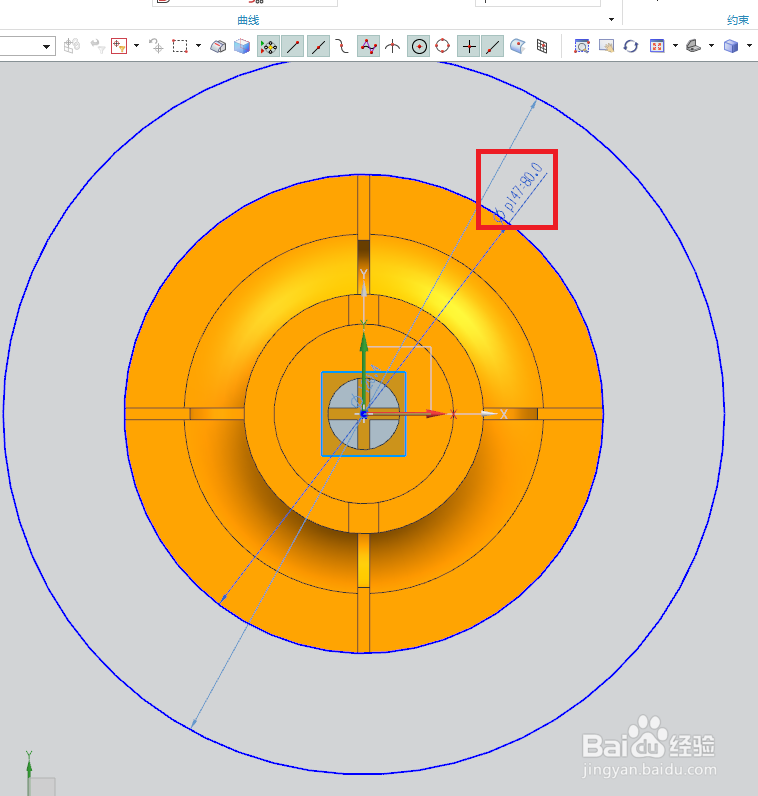

19/22如下图所示，
激活圆命令，以坐标原点为圆心，画两个圆，
双击修改小圆直径为ø80.0，
点击完成，退出草图。

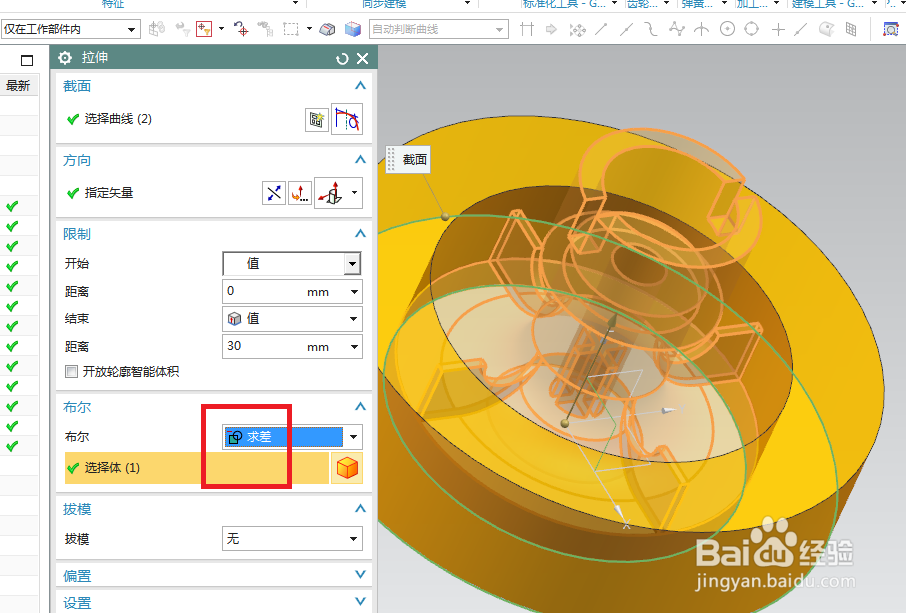

20/22如下图所示，
回到拉伸对话框，
设置限制：0开始，30结束，
布尔求差，
点击确定。

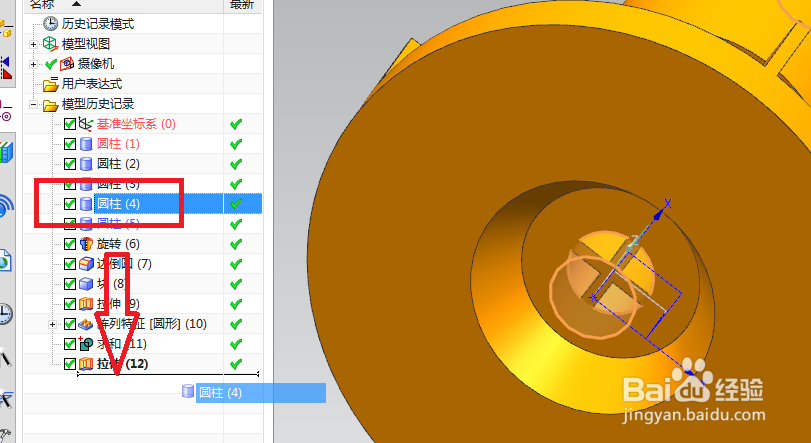

21/22如下图所示，
看部件导航器，
将“圆柱（4）”拖动到最下一步。

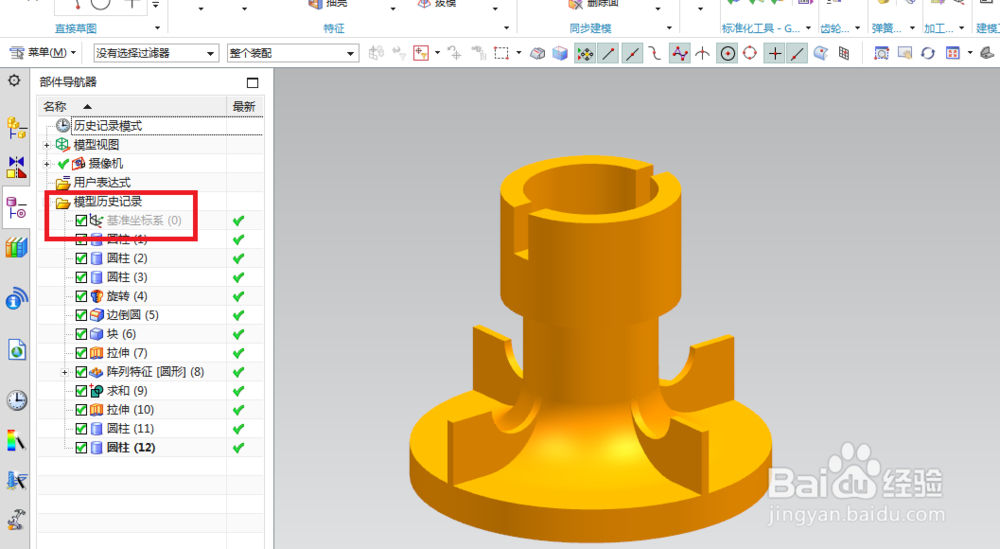

22/22如下图所示，
将基准坐标系隐藏，
将显示设置为着色。
