对于电子工作者来说，原理图和PCB是工作中经常接触到的东西。对于硬件工程师，不仅要画出一份规范的原理图，做出符合要求的PCB板，同样要对图纸的输出十分熟悉。对于原理图和PCB板图纸的打印输出，主要根据不同要求打印局部，全图，不同纸张如A4，A3等打印。以下为PCB板图纸按照1:1比例打印输出。工具/原料more电脑Altium designer 10软件方法/步骤1/6分步阅读

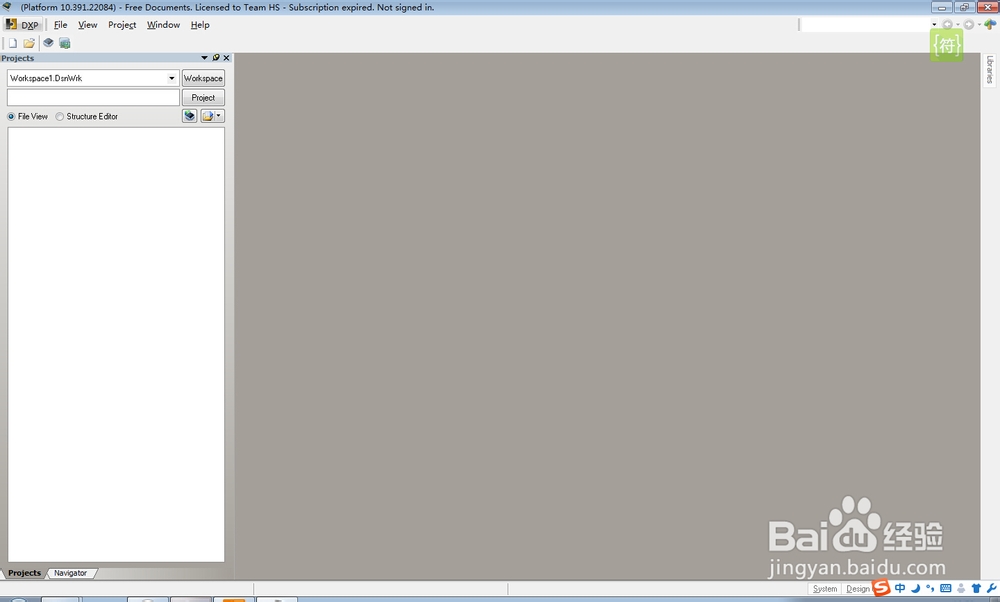

启动软件。

不用多说，双击桌面Altium designer 10或者开始——Altium designer10.

2/6

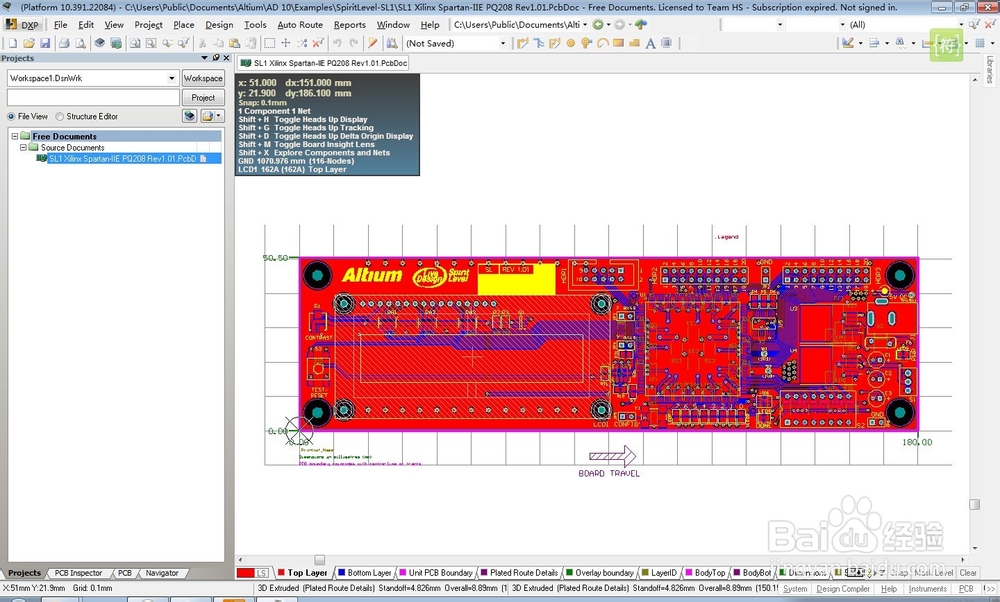

打开一份PCB板图。

以系统自带例子说明。

3/6

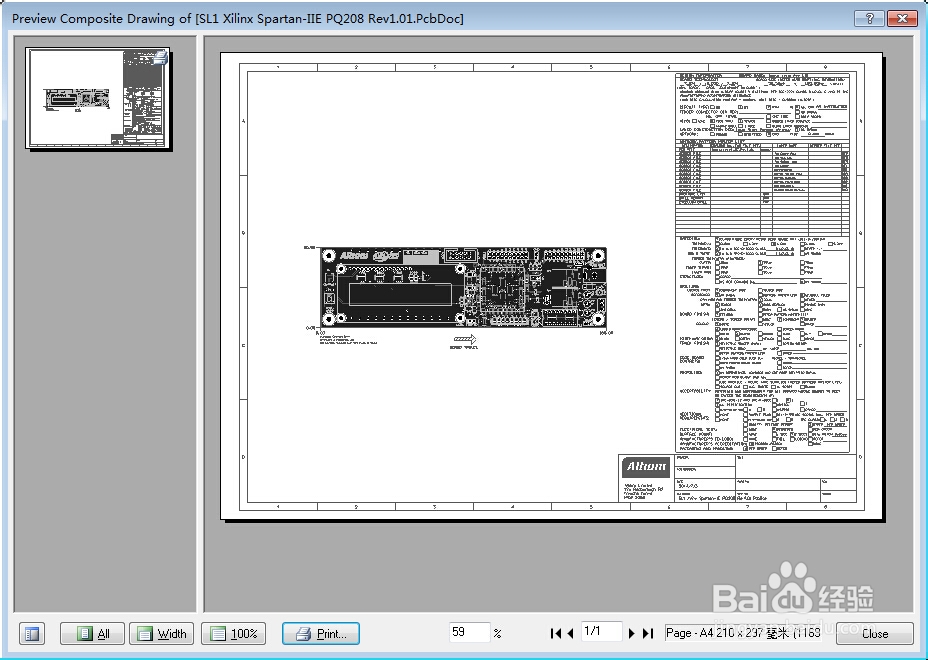

打印设置（print preview）：在AD中，如果默认的打印设置不是1:1的，可以从文件（file）—打印预览（print preview）,进入打印预览。

4/6

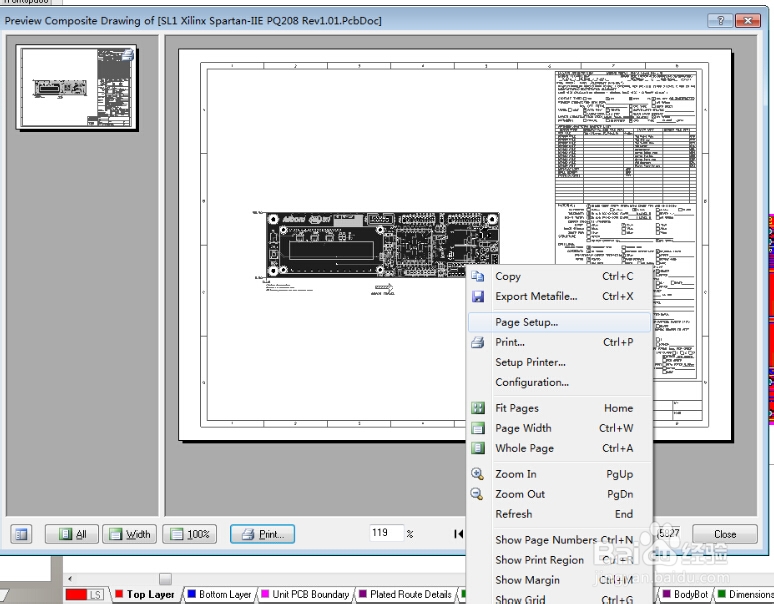

右键，页面设置（page setup）。

5/6

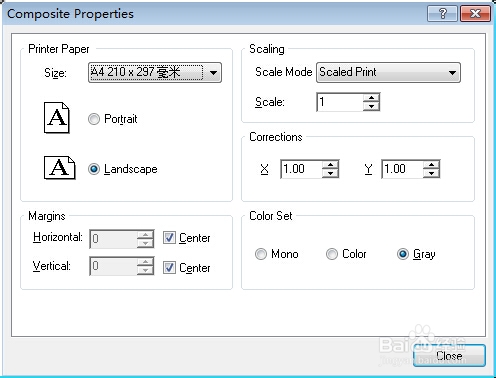

纸张选择A4（常用的），Portrait（肖像，是立着的），landscape（风景，是横着的）,在Scaling（比例）选项中，模式选择Scale Print（比例打印），Scale：1 Correction(修正)：X =1，Y =1.设置完就Ok了。

6/6

设置完成，打印即可。

其实设置和prote 99SE的打印设置是一样的。
