经常跑线的工程师对于软件的改版并不热衷，毕竟顺手够用即可，虽然protel DXP已经发布十几年了，但用户仍然很多，下面小编简单介绍一下使用方法，供大家参考！工具/原料moreprotel DXP方法/步骤1/24分步阅读

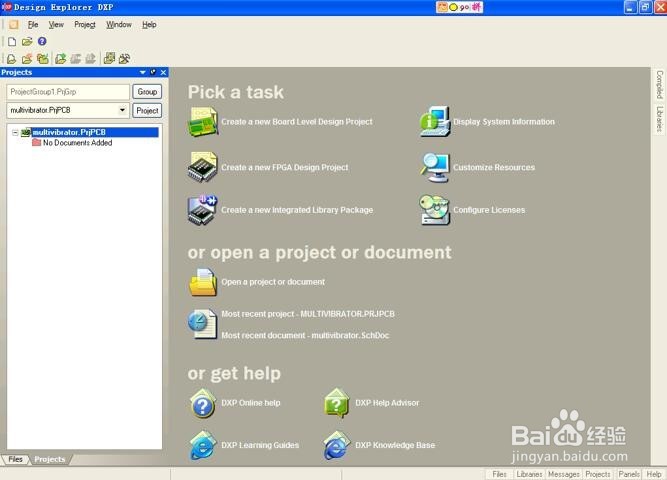

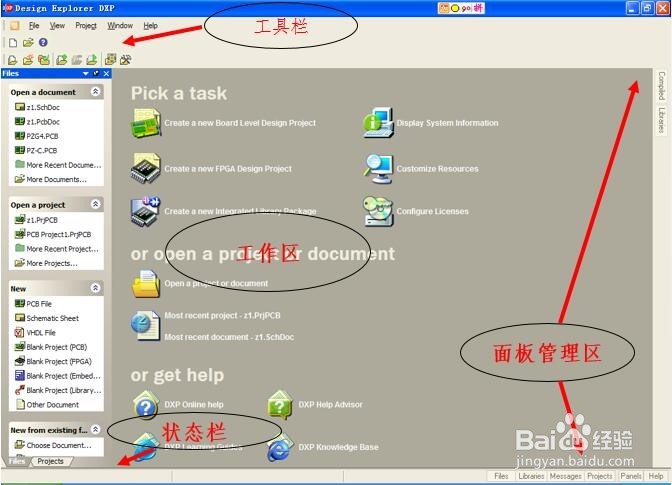

首先我们来认识protel dxp的工作环境，分工作区，面板管理和菜单、库文件等等，如下图所示

2/24

我们以创建一个新的PCB项目开始我们的学习，

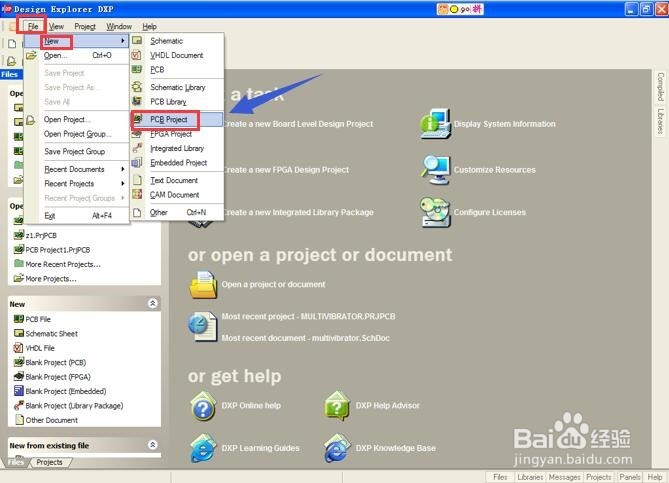

点击上方菜单File » New \ PCB Project ，新建一个PCB Project1.PrjPCB项目文件，如下图所示

3/24

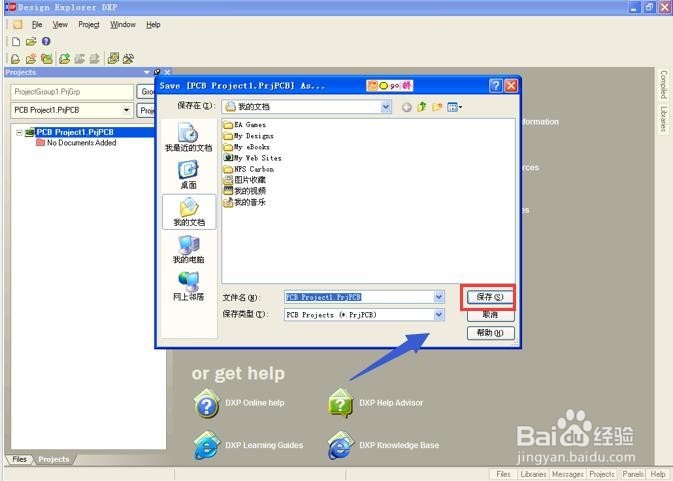

可以自己重命名点击File »Save Project As键入路径和文件名Multivibrator.PrjPCB，创建成功，如下图所示

4/24

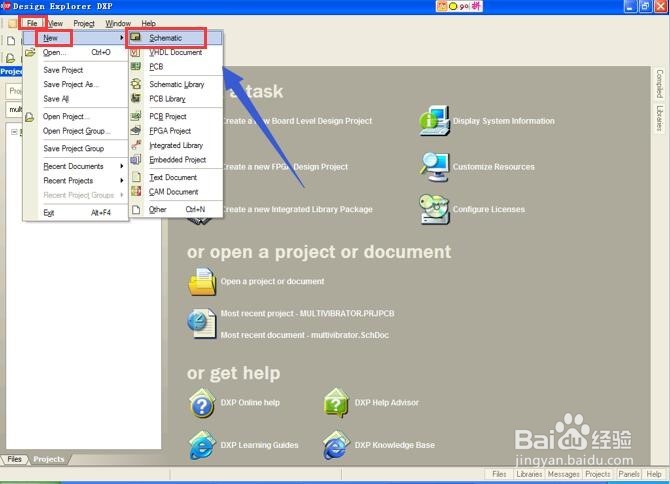

在完成PCB布线前，我们一般先绘制原理图，首先点击菜单栏的File » New\Schematic Sheet新建一个Sheet1.SchDoc原理图，随后图纸出现在设计窗口中，原理图将自动地添加到项目。

5/24

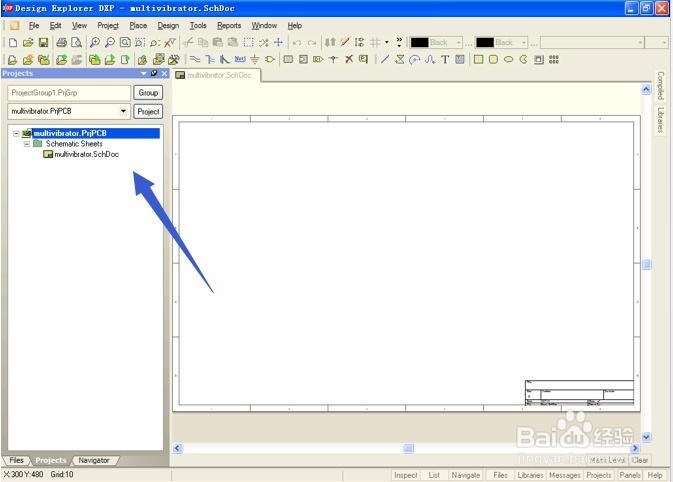

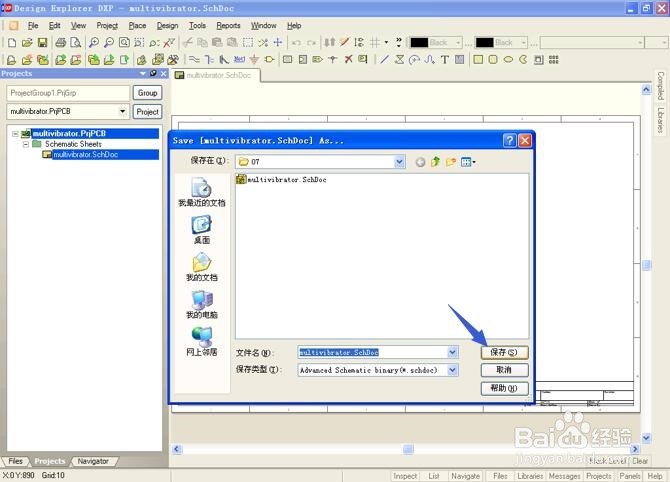

点击File » Save As可以重命名保存为Multivibrator.SchDoc，点击Save按钮。 这时空白原理图打开，工作区变成了原理图环境下的设置选项。

6/24

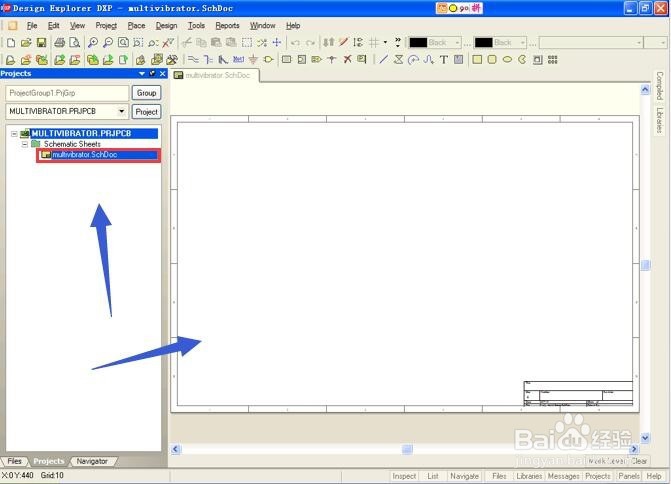

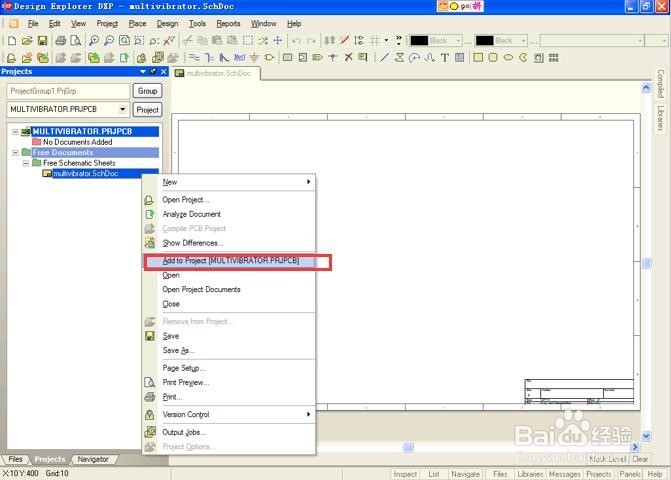

下面我们将原理图图纸添加到项目中，鼠标右键单击Multivibrator.SchDoc ，选择Add to Project。原理图图纸将连接到项目文件，如下图所示

7/24

下面开始对原理图图纸进行基本设置，包括

点击菜单View » Fit Document设置使文件全部可视

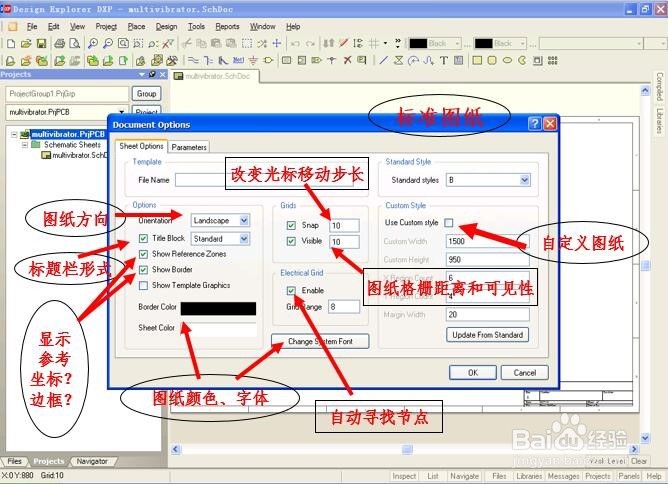

点击菜单Design » Options：设图纸大小、方向、颜色等

点击菜单Tools » Preferences \graphical editing ：设光标形式等。

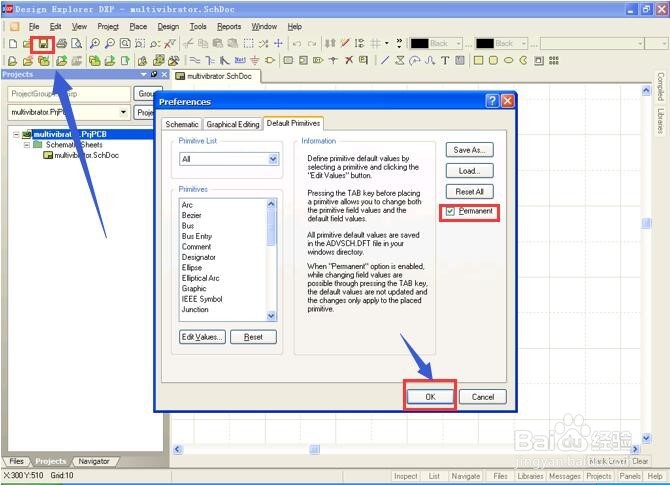

点击菜单Tools » Preferences \Default Primitives：勾选Permanent。

将这是设置应用到你的所有原理图图纸，然后点击File » Save：保存图纸色设置。

8/24

所有准备工作做好了，我们现在开始绘制一张原理图，

先找元件库文件：以2N3904为例

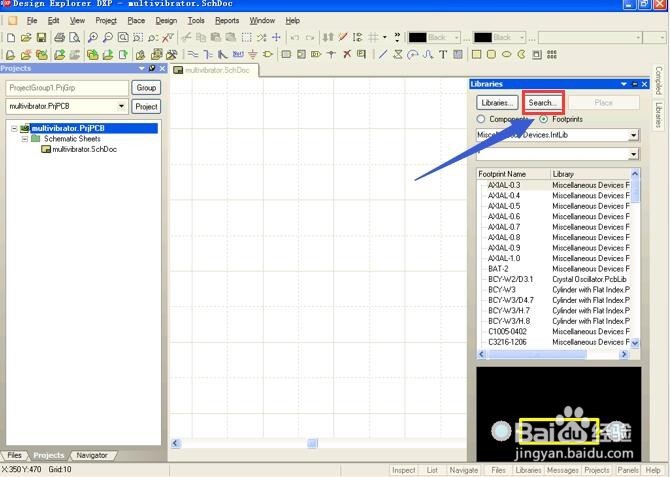

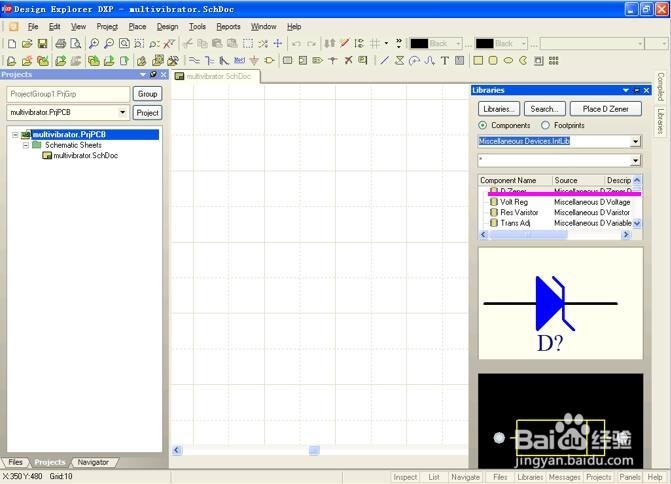

点击右侧边栏的Libraries标\Search按钮，Libraries Path默认为C:\Program Files\Altium\Library\。

9/24

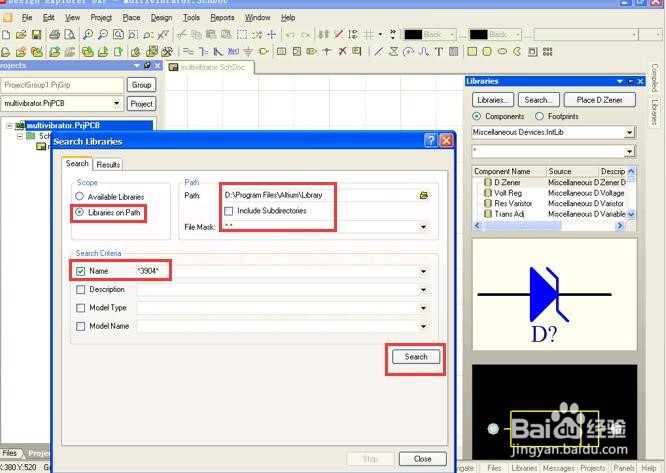

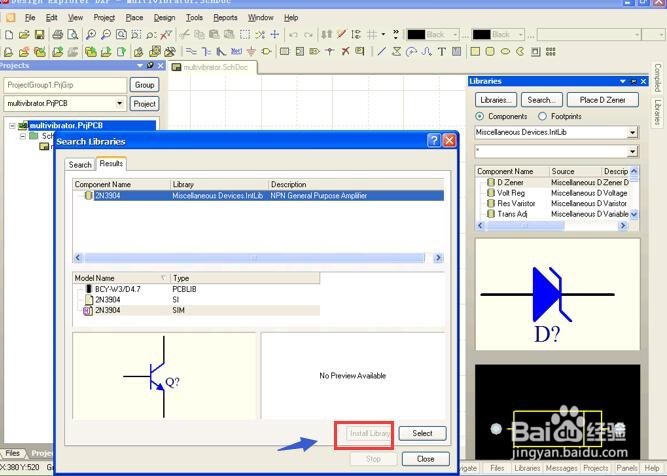

Search Criteria单元的Name文本框输入*3904。 然后点Search那么Results显示一个找到的库。 选择Miscellaneous Devices.IntLib， 点击Install Library按钮加载库，然后关闭Search Libraries对话框回到原理图主界面。

10/24

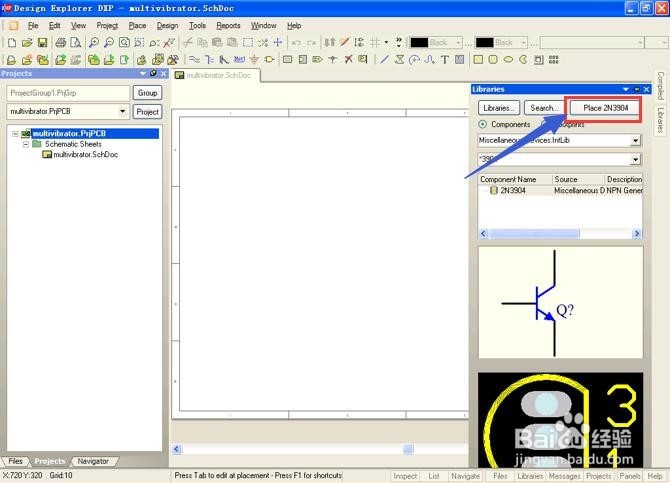

单击place 2N3904可以开始放置元器件了，

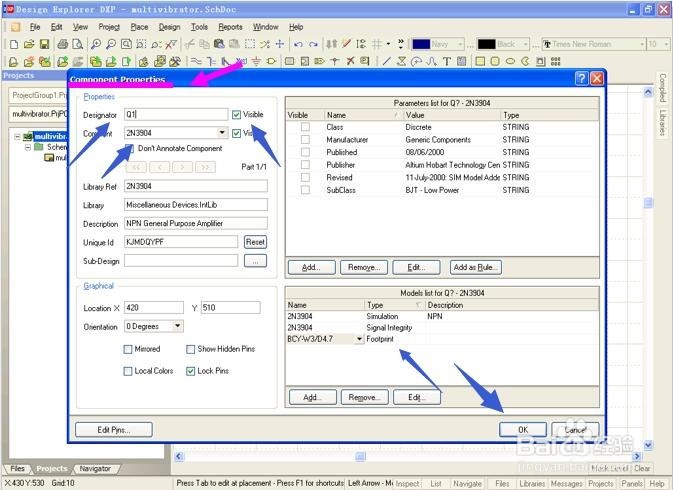

元器件开始悬浮在图纸上，按TAB键可以打开Component Properties对话框。

设置元件属性：元件序号、标称值、封装

11/24

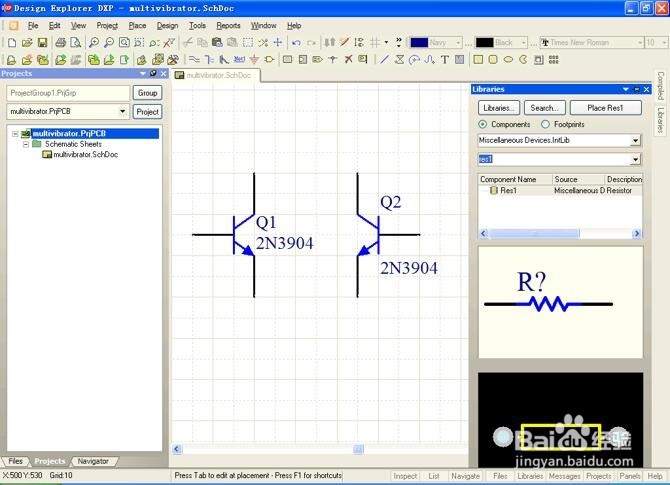

设好属性，移动到位，单击左键放置元件，同一种原件可以可连续放置，序号会自动递增，可以对原件进行左右镜像（快捷键X）、上下镜像（快捷键Y）、90°旋转（快捷键空格）

12/24

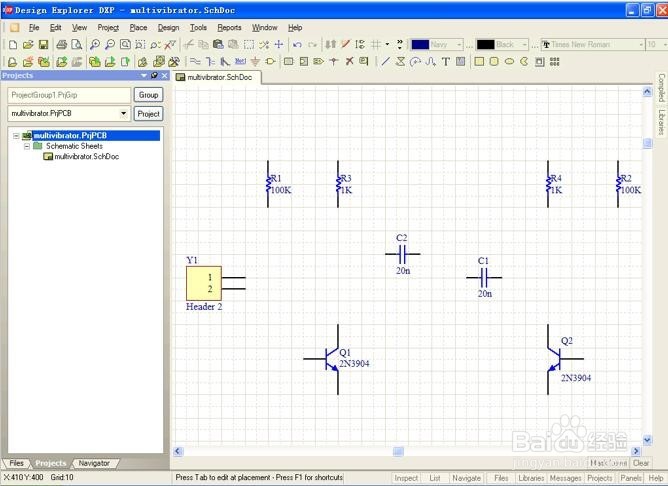

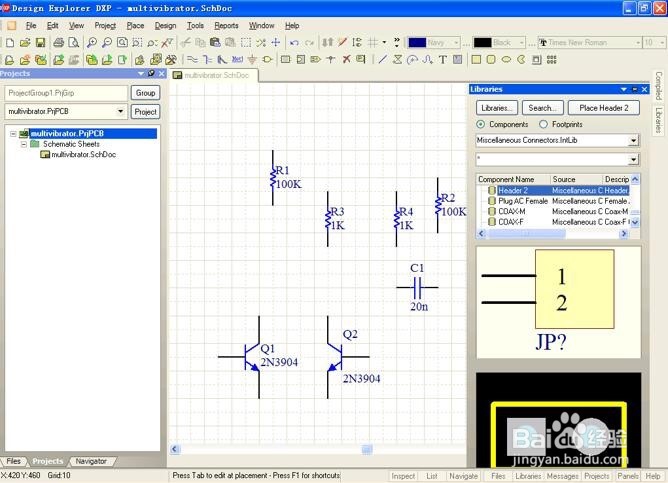

同样原理放置电阻、电容及接插件元件，如下图所示

13/24

元件放置完成后点击菜单View » Fit All Objects，元件全可见 ，然后调整元件位置，点击保存 ，如下图所示

14/24

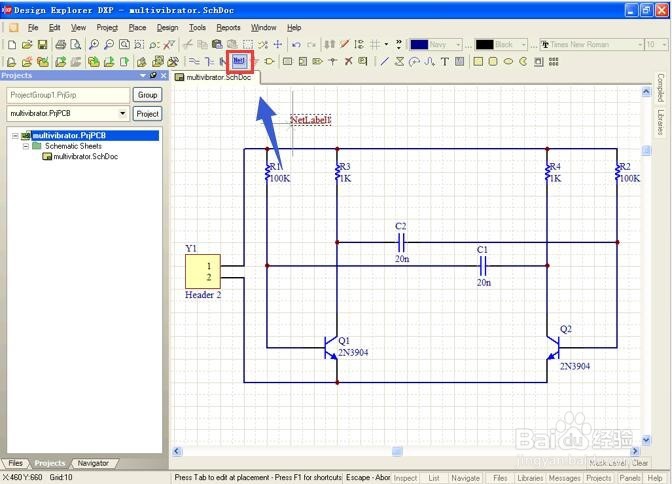

下面我们开始连接电路，点击菜单的Place »Wire 连线，点击菜单Place »Net Lable放网络标号，相同网络标号是等效点，按tab可以调出Net lable的属性框。然后保存原理图。

15/24

点击菜单place-text string可以放置文字说明，如下图所示

16/24

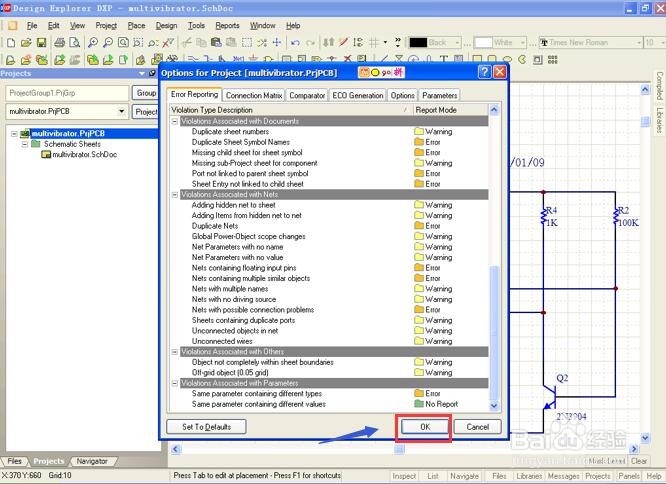

点击Project » Project Options\Error Reporting，下面开始设置电气检查规则，我们一般使用默认值，什么错报？报警？报错？

忽略？如下图所示

17/24

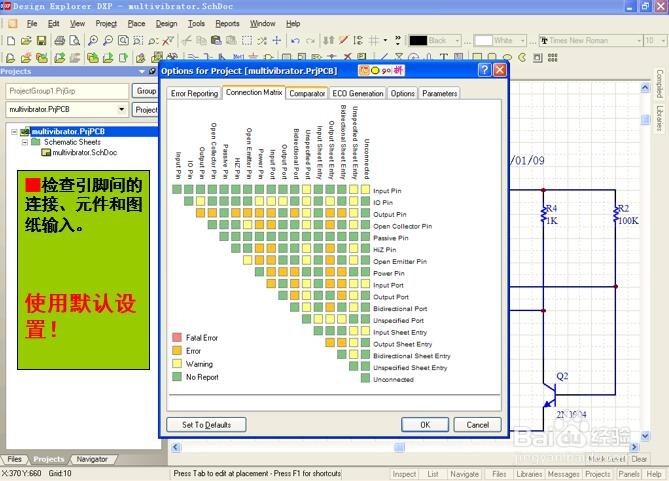

点击Project \ Project Options \connection matrix，我们进行链接规则检查，检查引脚间的连接、元件和图纸输入，仍然使用默认设置，如下图所示

18/24

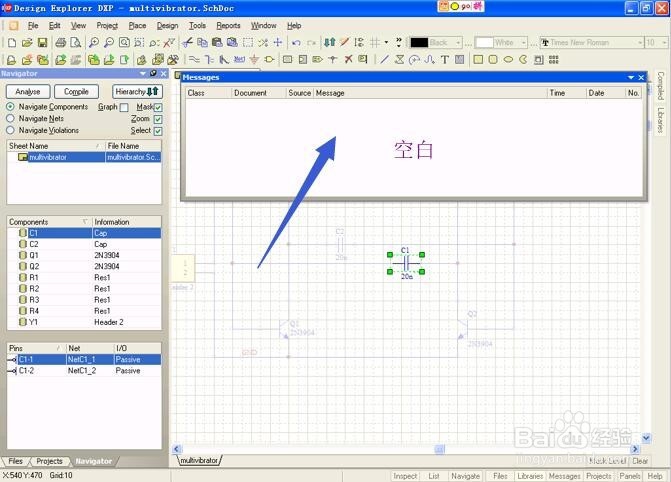

下面开始检查原理图，点击菜单Project » Compile PCB Project开始编译检查。电路绘制正确则Messages面板是空白。如果报告给出错误。

19/24

下面开始绘制PCB布线图，可以利用向导直接导入原理图，

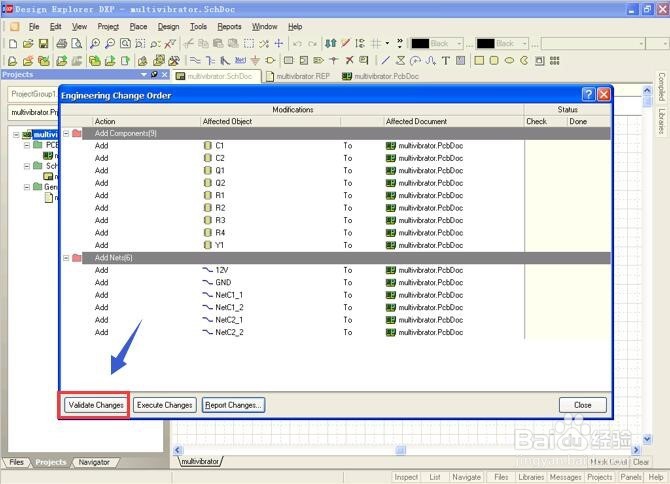

打开原理图，点击菜单Design \Update PCB (Multivibrator.PcbDoc)

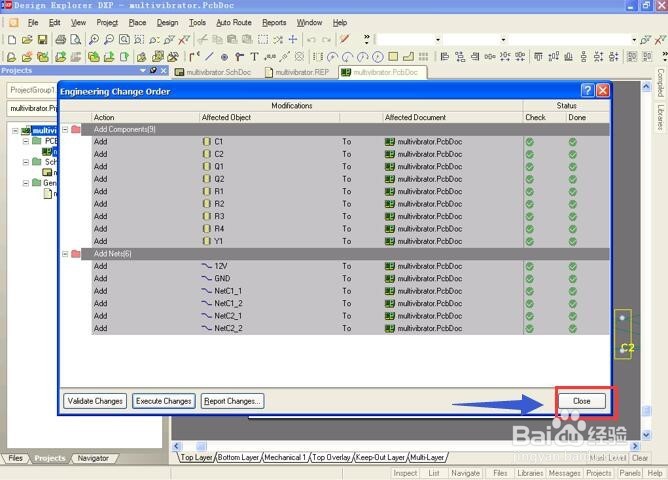

Engineering Change Order 对话框出现。

20/24

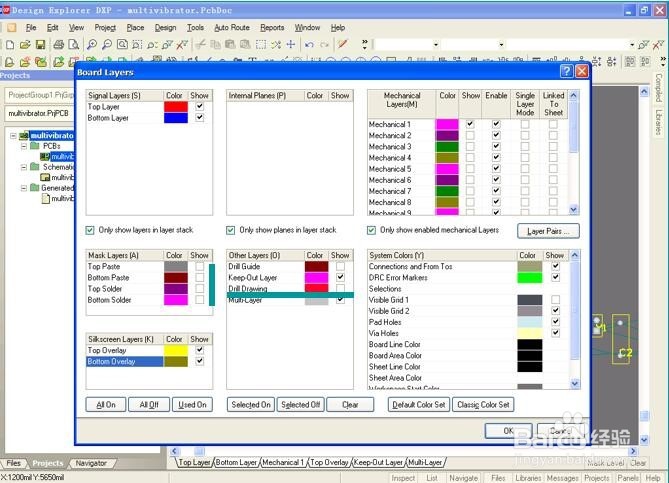

接着开始设置PCB文档及板层参数，点击菜单Design » Board Layers，设置板层及颜色。

21/24

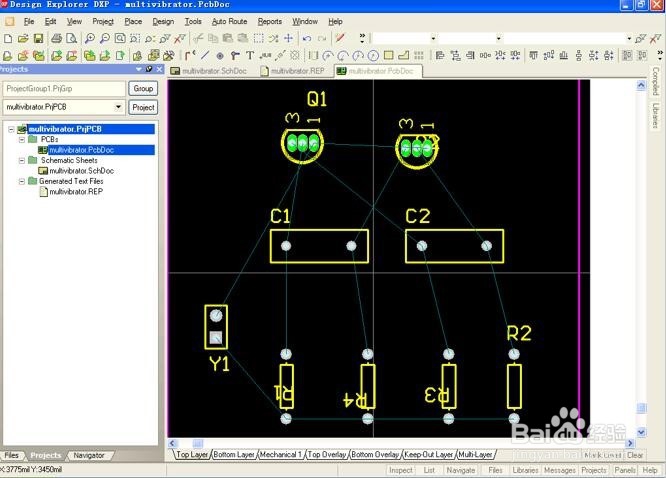

开始移动鼠标拖动元件，进行元件布局，如下图所示

22/24

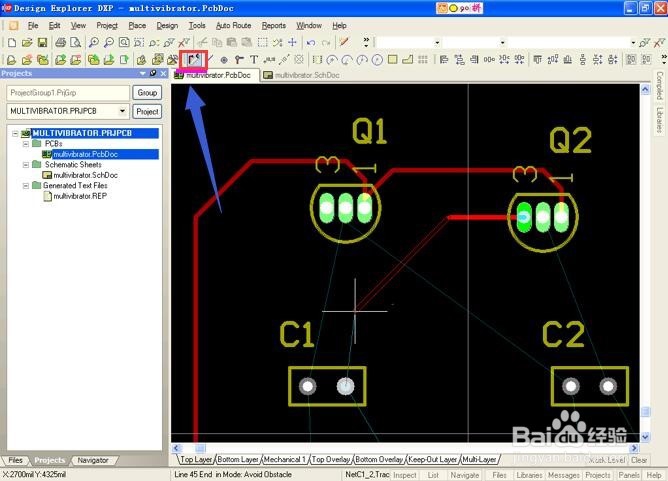

开始布线，手动布线点击布线快捷键，如下图所示

23/24

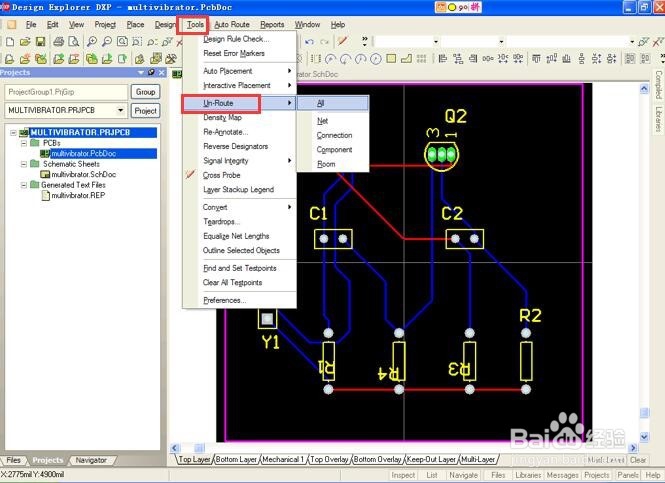

可以点击菜单Tools » Un-Route » All来取消板的布线。

24/24

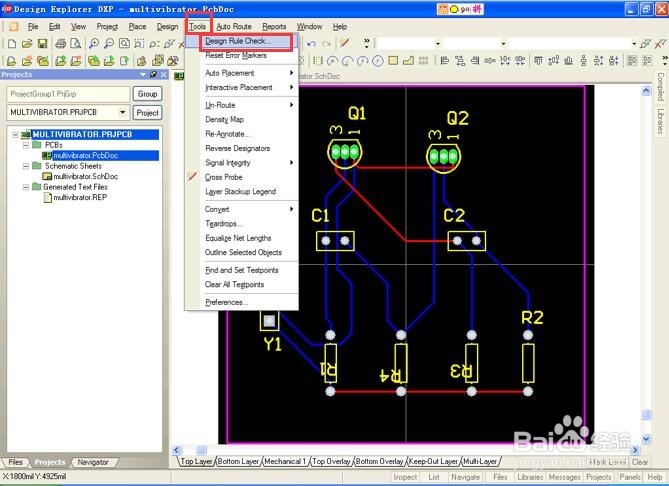

布线完成开始检查点击菜单Tools » Design Rule Check，然后大功告成！
