订阅如何用SolidWorks造简单的U盘？

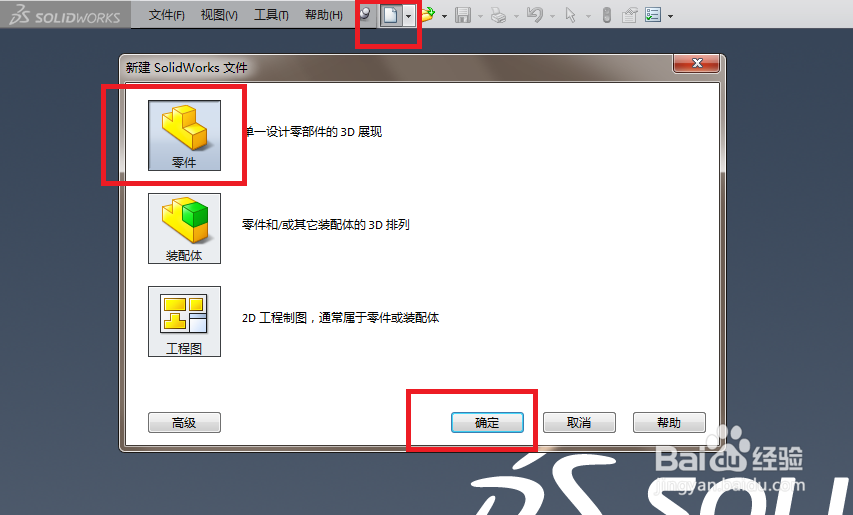

来源：网络收集 点击： 时间：2024-03-07如下图所示，
打开SolidWorks软件，
执行“新建——零件——确定”
新建一个空白的零件文件。
（千篇一律的开头）
2/17如下图红色框选所示，
注意红色数字
1、点击特征工具栏中的“拉伸凸台/基体”，随后弹出“拉伸”对话框，
2、点击“上视基准面”，作为放置草图的平面。

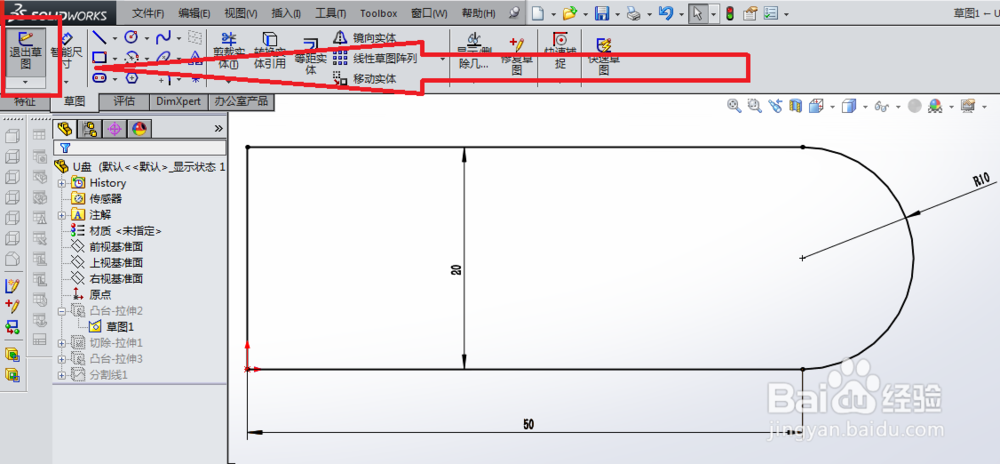

3/17如下图所示，
这是笔者画好的草图，你们可以参照（这是U盘的外形轮廓）。
画好草图之后，
可以点击“退出草图”（红色箭头所指红色框选），完成草图

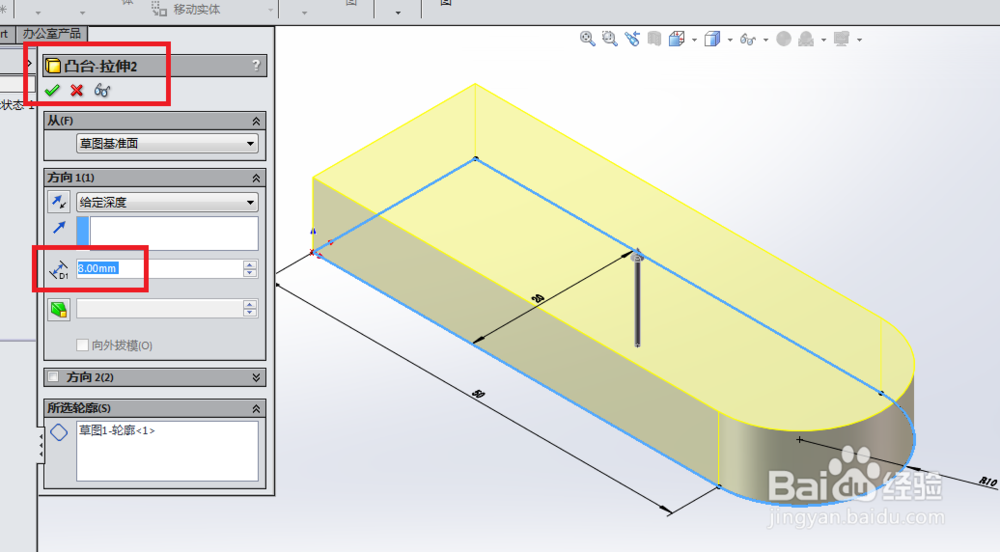

4/17如下图所示，
退出草图之后，回到了“凸台-拉伸”对话框
注意红色框选，
拉伸高度自己设置，感觉多高合适，就设置多高，笔者觉得高度8，挺好。
点击对话框左上角的√，
完成U盘轮廓的拉伸操作。

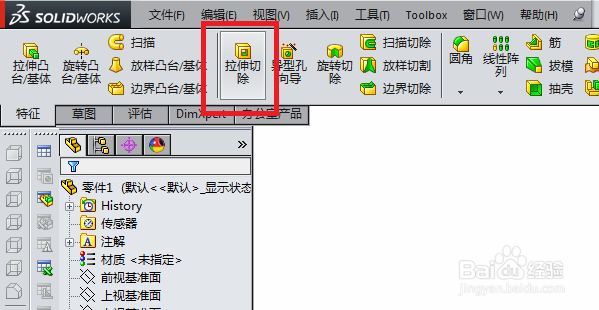

5/17如下图所示，
在特征工具栏中找到“拉伸切除”命令图标，
点击它。

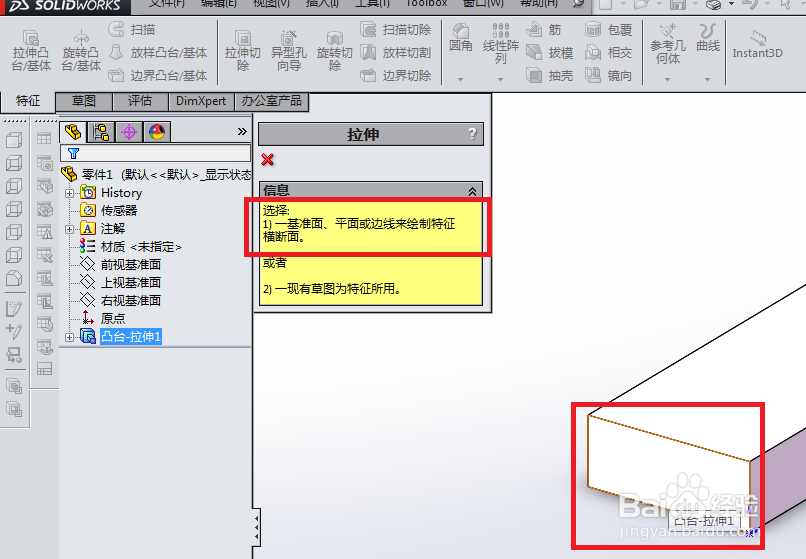

6/17如下图所示，
弹出“拉伸”对话框，
见“信息”一栏，我们需要选择一个基准面，
见图片右下角红色框选，这个框起来的平面就是笔者选择的平面。

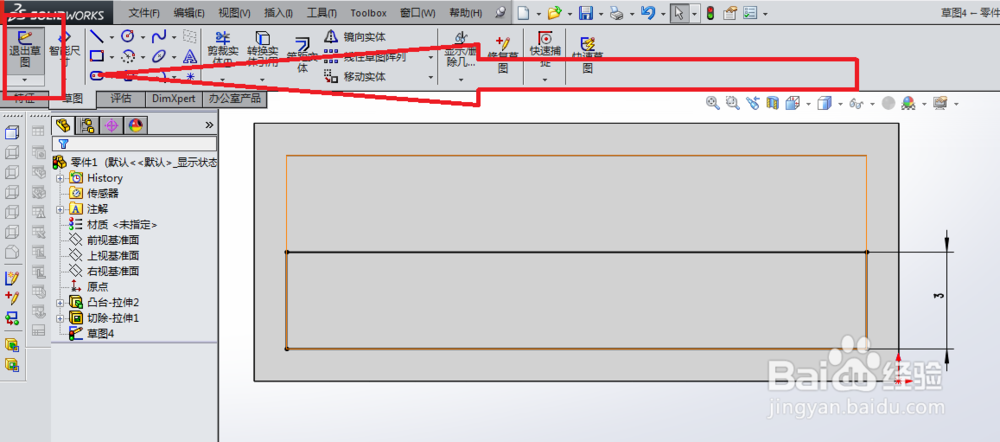

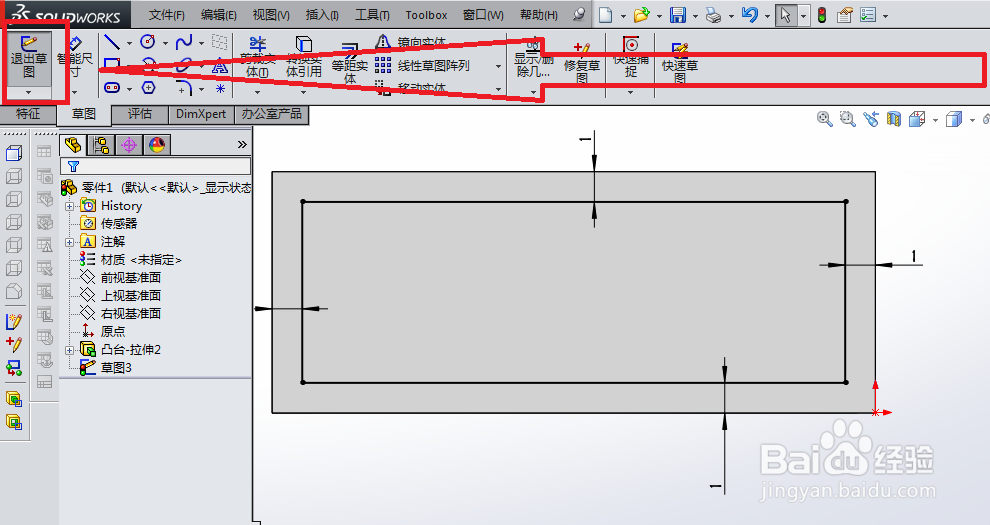

7/17如下图所示，
进入到草图状态，
画一个矩形，尺寸可以参照笔者下图所示，
然后，
点击左上角的“退出草图”，
完成草图的绘制。

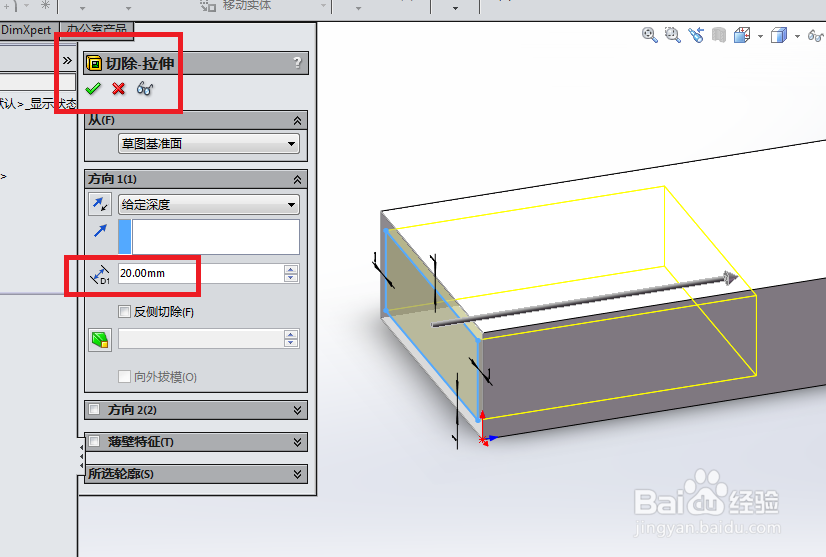

8/17如下图所示，
回到了“切除-拉伸”对话框，
拉伸高度还是一样的，凭自己感觉，笔者觉得20挺好。
点击对话框左上角的√，
完成拉伸切除的操作。

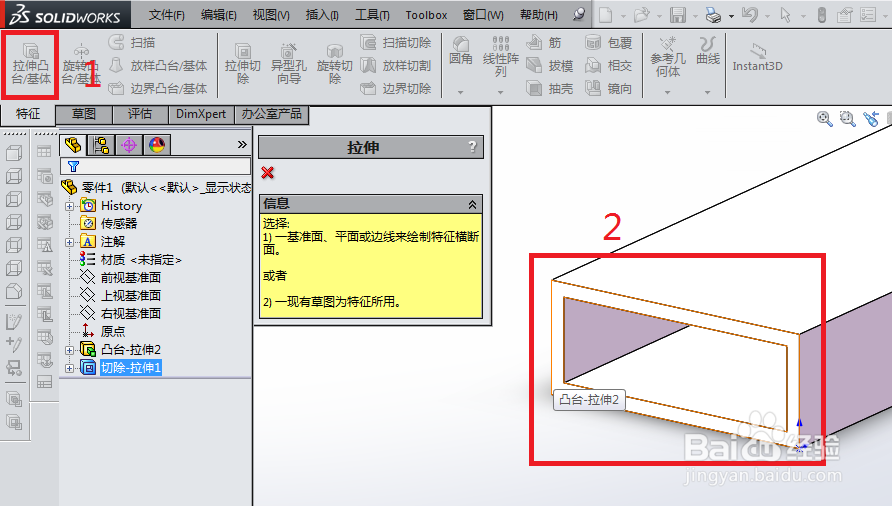

9/17如下图所示，
点击工具栏中的“拉伸凸台/基体”图标，见1号红色框选，
根据对话框的信息提示，选择表面，见2号红色框选，框住的颜色变亮的表面就是笔者选择的表面。
10/17如下图所示，
进入到草图状态，
画一个矩形，这里尺寸有要求，请看下图，
点击左上角的“退出草图”，完成草图的绘制。

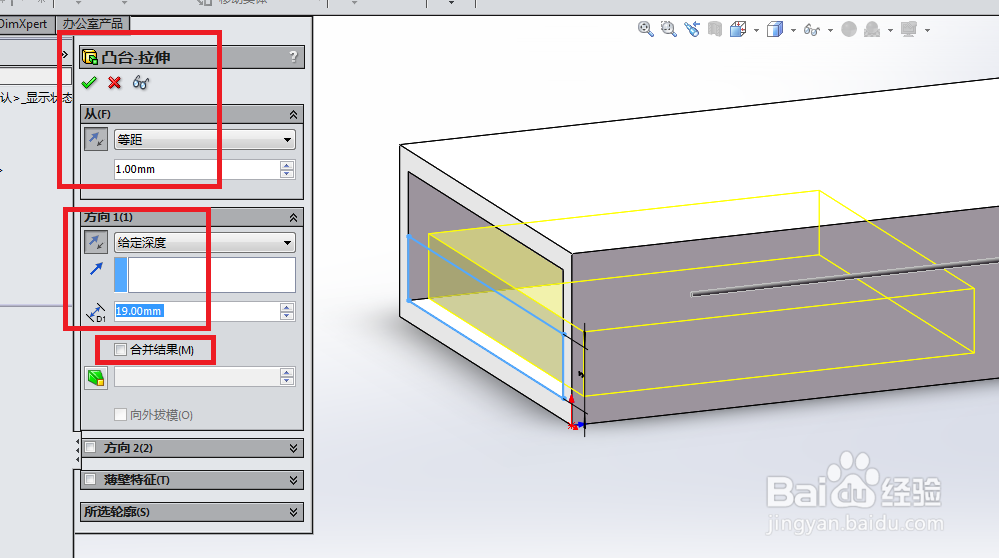

11/17如下图所示，回到了“凸台-拉伸”对话框，
注意这里的三个红色框选，
最下面一个框住的是“合并结果”，软件默认的是勾选的，我们需要人工取消勾选，
拉伸的方向也需要手工去调整，如下图所示方向即可，
拉伸的距离从1开始，给定深度19，
点击对话框左上角的√，
完成U盘内部的实体建模。

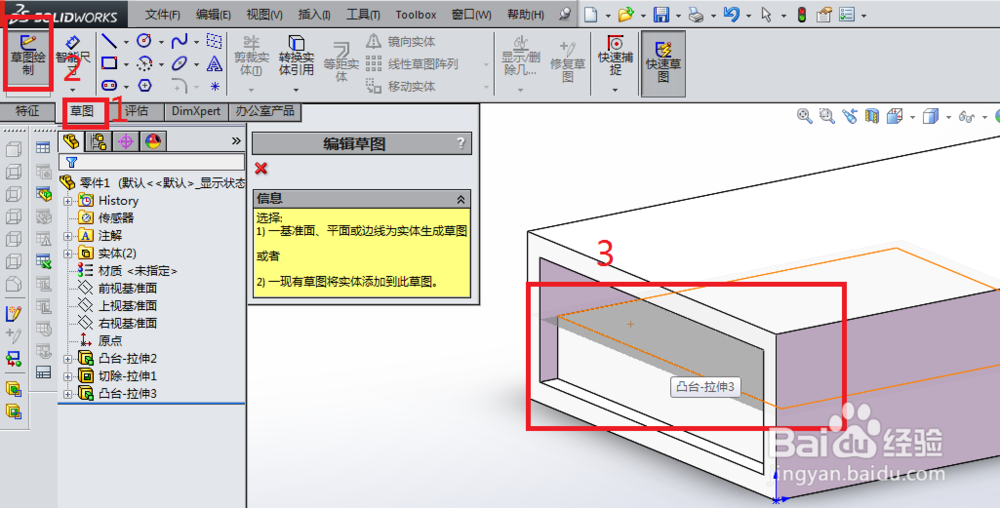

12/17如下图所示，
1、点击草图，使草图工具栏出现（见1号红色框选）
2、在草图工具栏中点击“草图绘制”（见2号红色框选）
3、出现“草图编辑”对话框，选择3号红色框选中的变色平面放置草图（见3号红色框选）

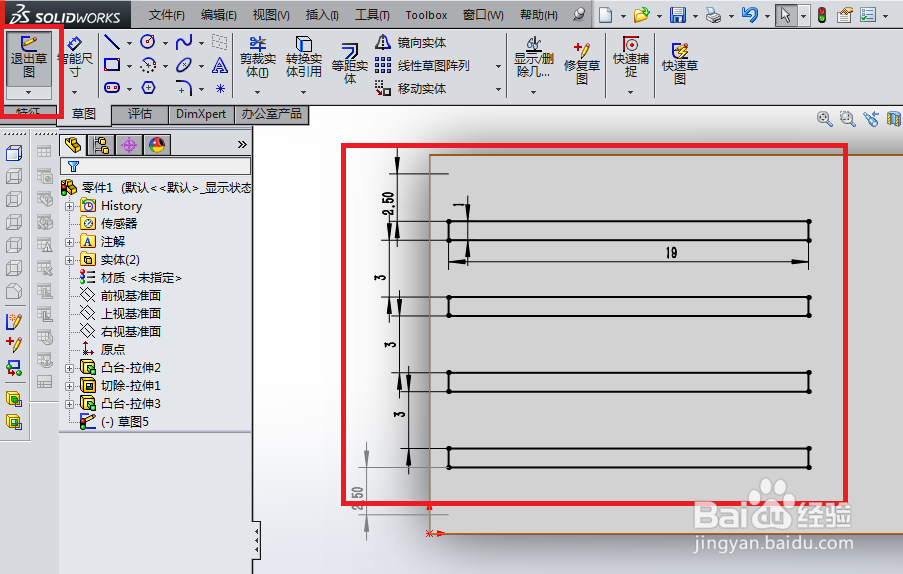

13/17如下图所示，
按照本笔者所示的草图绘制
然后，点击退出草图即可

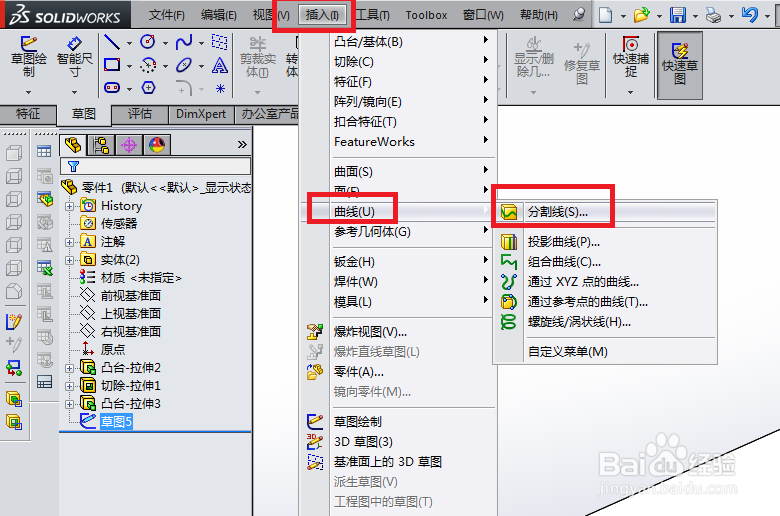

14/17如下图所示，
执行【插入】【曲线】【分割线】

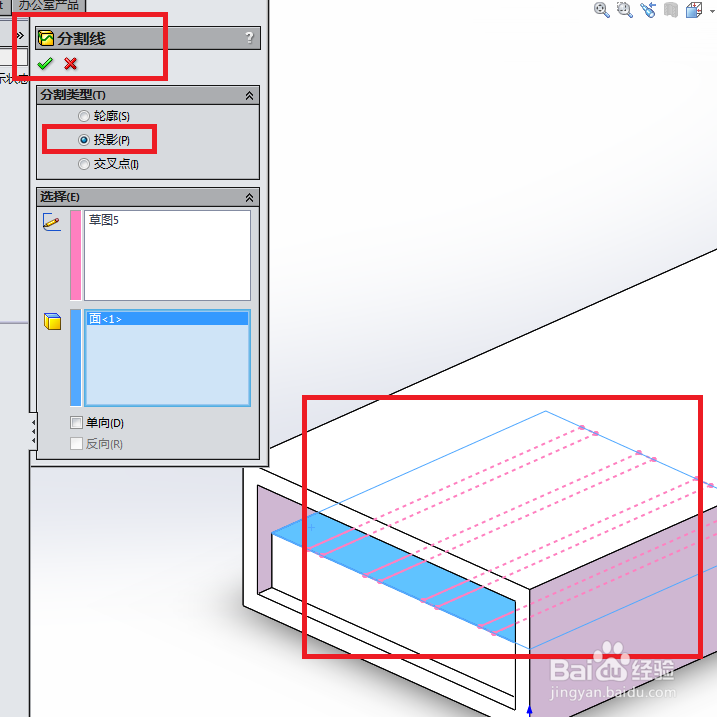

15/17如下图所示，
“分割线”对话框出现，
看对话框，
默认的分割类型是“投影”
然后，选择草图和面
点击左上角的√，完成分割线的创建就可以了。

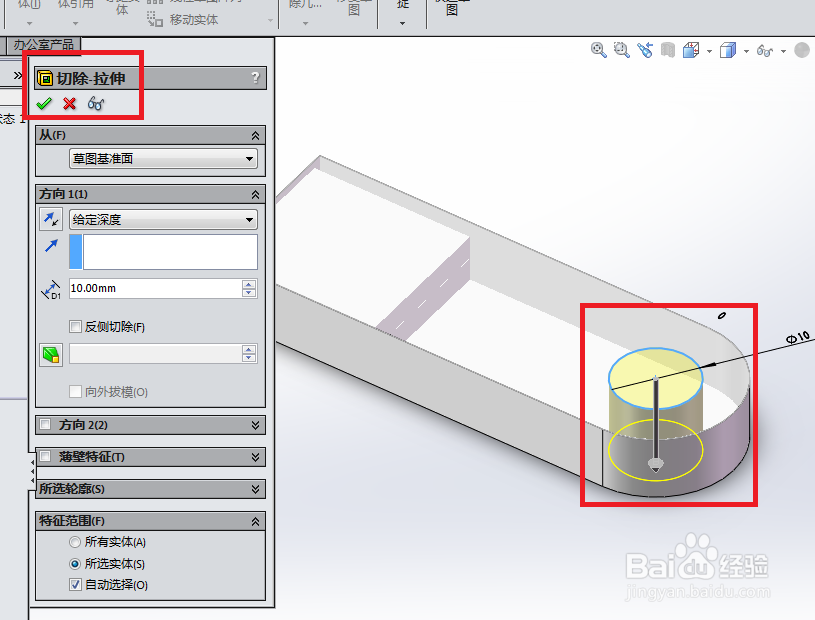

16/17如下图所示，
继续用拉伸切除命令造一个孔出来，
孔的尺寸见下图红色框选。

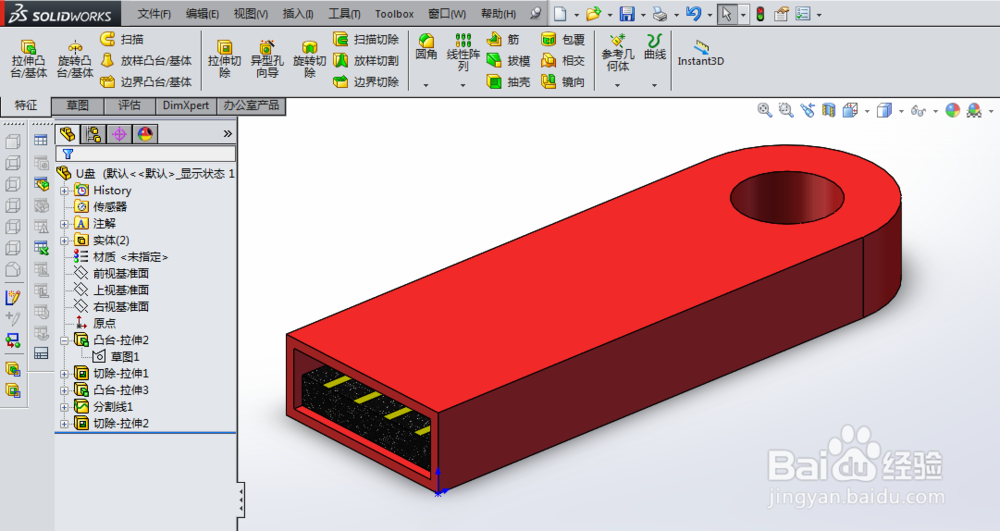

17/17如下图所示，
给U盘上色，
这个颜色随自己心意
