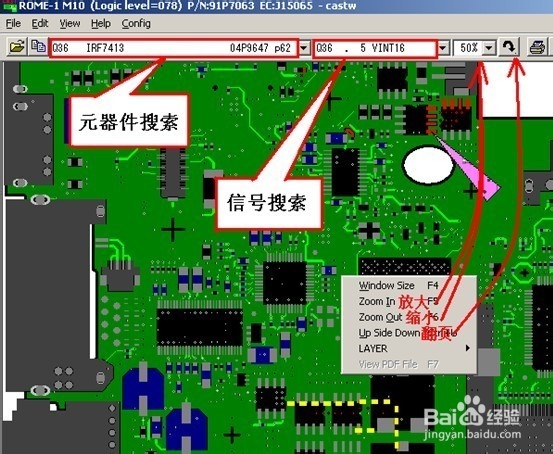

1．ThinkpadCASTW(IBM)---这种点位图最大的特点就是看到信号的实际走向。红色表示信号在当前层，黄色表示在其它层。这里“其它层”既指PCB的另一面，也指PCB的中间层。常用操作如下图。

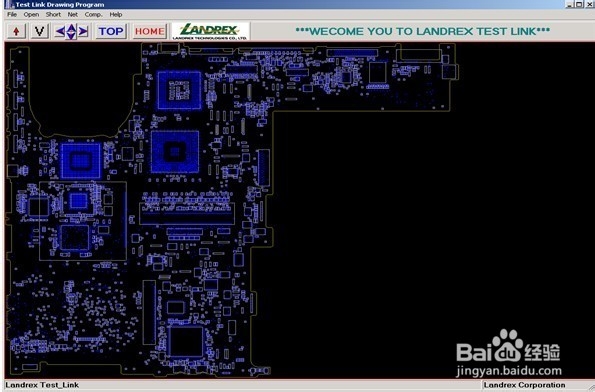

2．Landrex Test Link(良瑞brd)

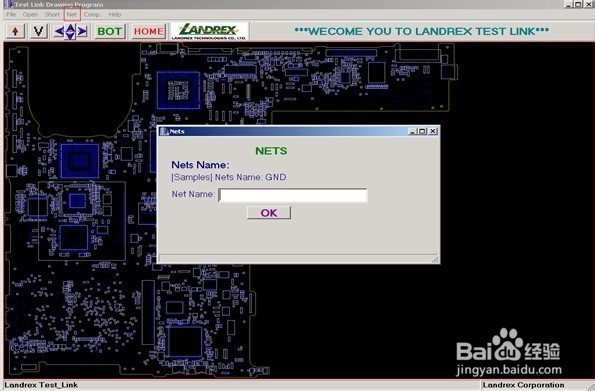

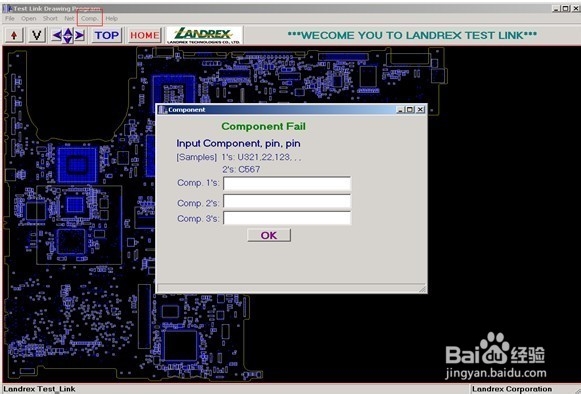

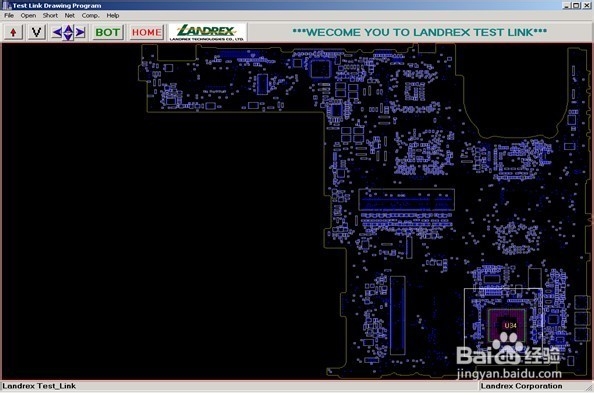

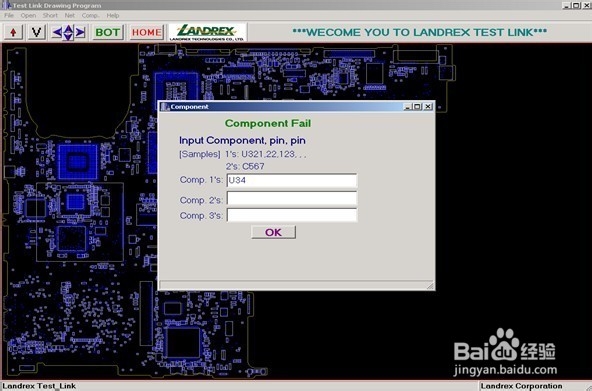

良瑞的这种点位图对应的文件格式为brd。常用操作如下：点C键查找元器件（同时支持三个元件器）；点N键查找信号；双击鼠标左键放大；双击鼠标右键缩小；点R键旋转画面；空格键翻页。键盘方向键移动画面。注意电压也被视作为一个信号,如：点N键查找的信号输入“＋1.5V”这个电压进行查找。如果该图文教程看不懂的话，各位请百度搜索 莲花学习网，进入查看完整的视频教程学习！

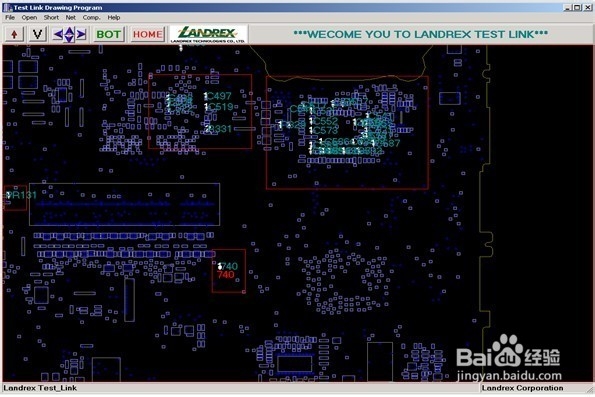

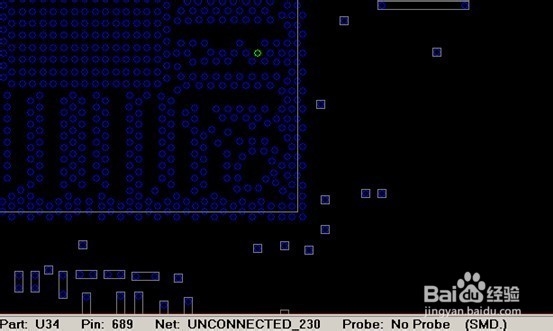

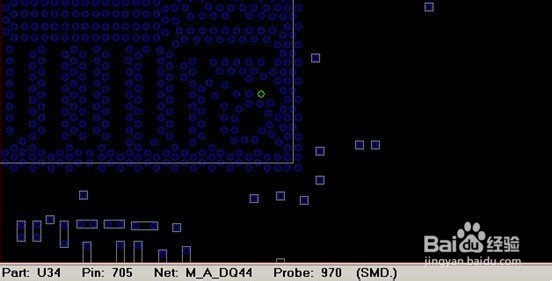

当我们点选元器件的引脚时，下方的状态栏会显示该信号的名称。一个常用的操作是：当焊盘出现掉PIN现象，我们可以对照点位图，查看哪些PIN需要补PIN，哪些不需要补。

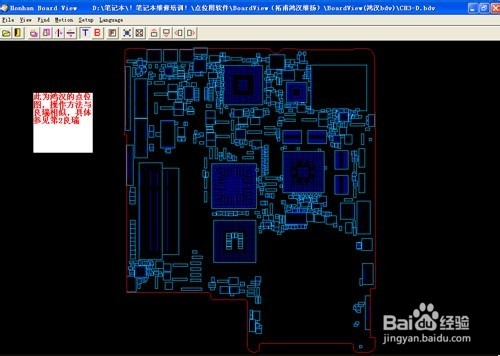

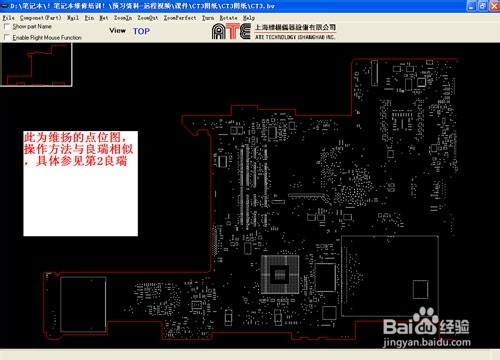

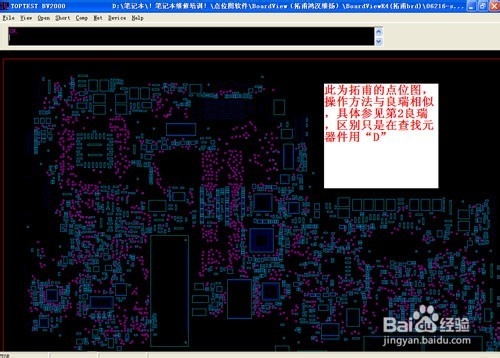

3．BoardView（拓甫，鸿汉，维扬）

BoardView点位图是拓甫，鸿汉，维扬等使用。使用方法基本与良瑞类似。需要注意的是，拓甫的点位图是用D键查找器件，与良瑞使用C键不同。

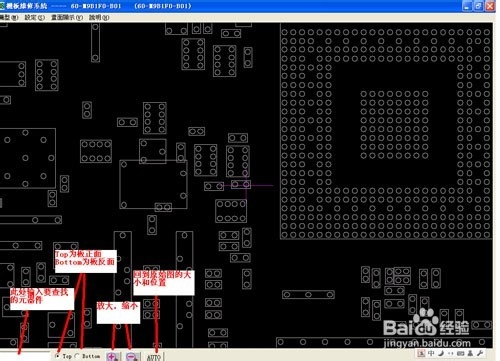

4．TSICT(华硕)

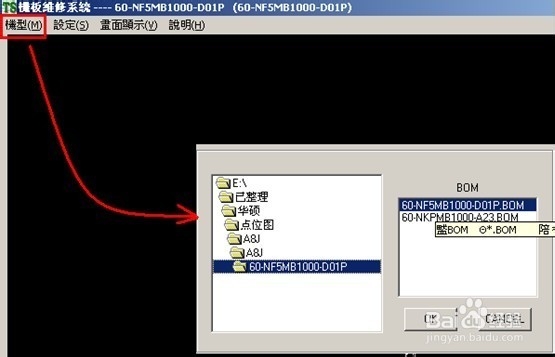

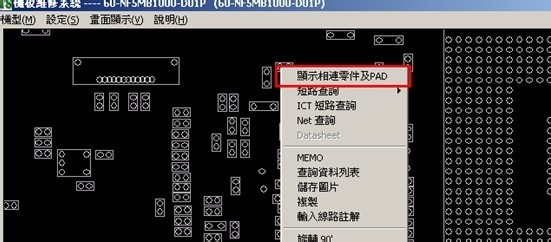

常用操作如下：点“机型”菜单加载文件；从左下角的输入框输入器件标号，查找器件；点“TOP”和“Bottom”选择主板的正反面。这种点位不支持信号查找，但是可以将鼠标停在器件上，从右键菜单选择“显示相连器件及PAD”。间接实现信号查找。

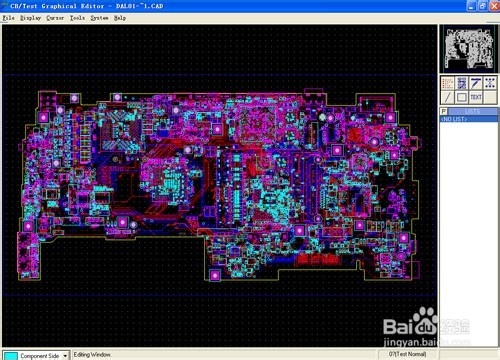

5．IGE(仁宝cad)

操作方法：

全部使用快捷键： R——刷新 F——正、反面切换

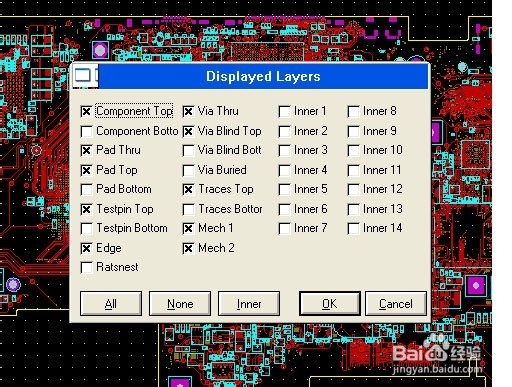

G——格对齐 P——表层与其它层切换CTRL+L——设置显示

Component Top——正面显示Component Bottom——反面显示

Pad Thru——过孔焊盘Pad top——正面焊盘Pad bottom——反面焊盘

Testpin Top——正面测试点 Testpin Bottom——反面测试点

Edge——板边缘线 Via Thru——过孔 Via Blind Top——正面过孔

Via Blind Bottom——反面过孔 Via Buried——暗过孔Traces Top——正面走线Traces Bottom——反面走线Lnner1-14——第几层走线

CTRL+C——选择元器件 CTRL+P——选择元器件的脚位

CTRL+T——选择测试点 CTRL+G——选择以XY为中心显示

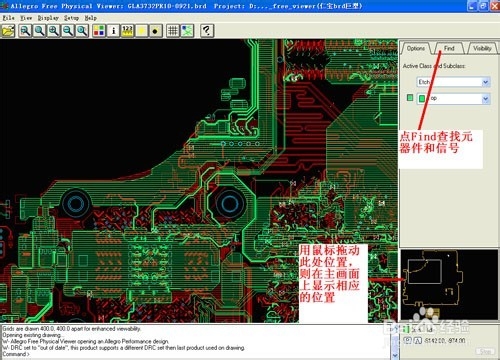

6．Allegro_free_viewer(仁宝brd巨型)

Allegro_free_viewer(仁宝brd巨型)点位图都很大，一般有几十兆
