扶手在建筑设计中，非常常见，有平台扶手，有楼梯扶手，Revit中那么简单的扶手如何创建呢？一起来看看吧。工具/原料moreRevit2018拾取线绘制1/11分步阅读

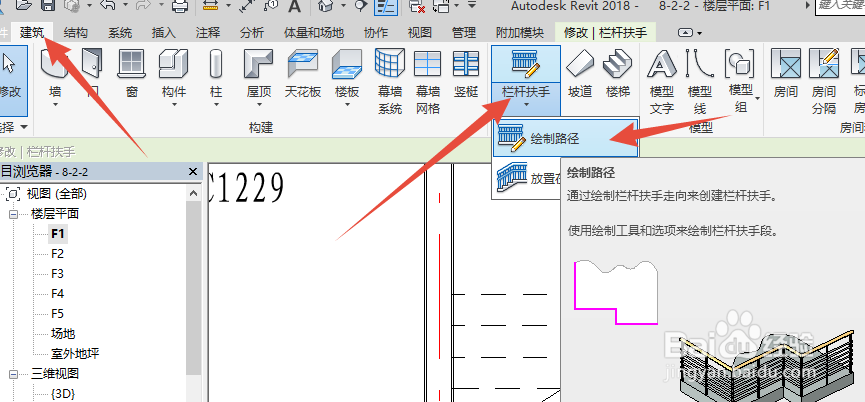

打开Revit2018，在建筑选项卡，楼梯破道面板中，选择扶手，绘制路径。

2/11

进入扶手迹线绘制模式。其实图纸内容淡显示。

3/11

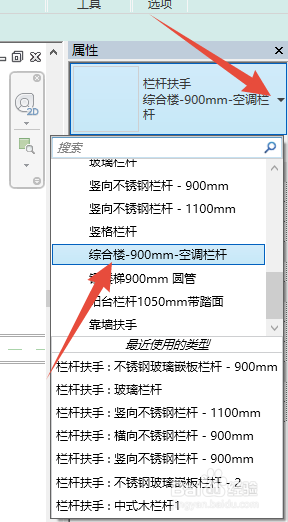

在属性中，选择一种扶手类型。

4/11

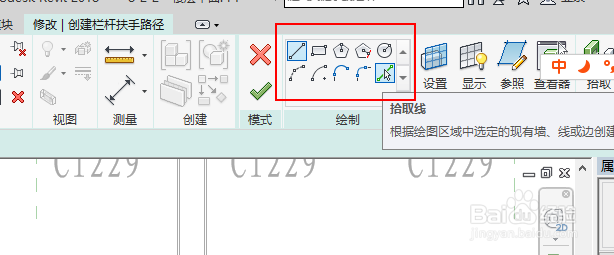

选择一种绘制迹线的方式，比如拾取线。

鼠标在对应命令上长时间停留，软件会给出命令的介绍和说明。

5/11

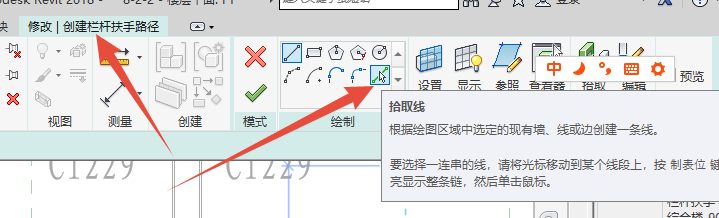

我们选择上下文选项卡中的，拾取线。

6/11

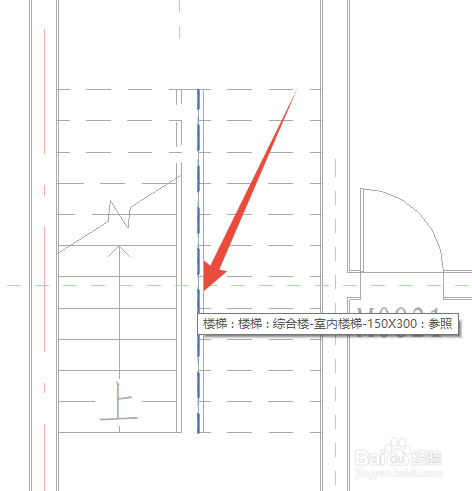

点击楼梯的边缘。

7/11

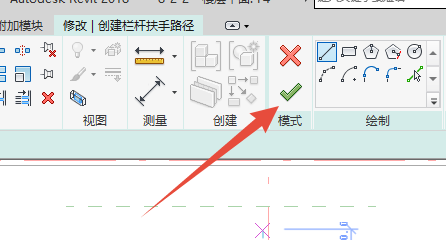

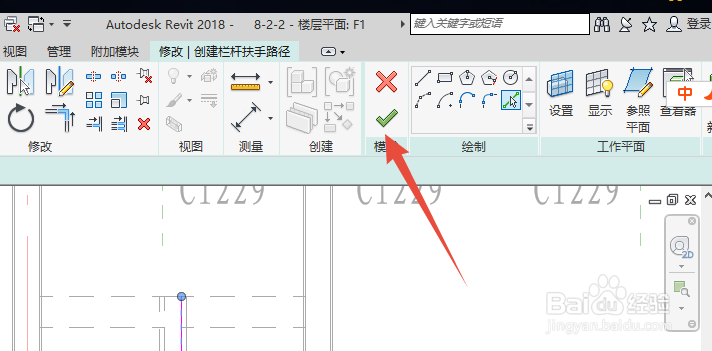

点击完成。

8/11

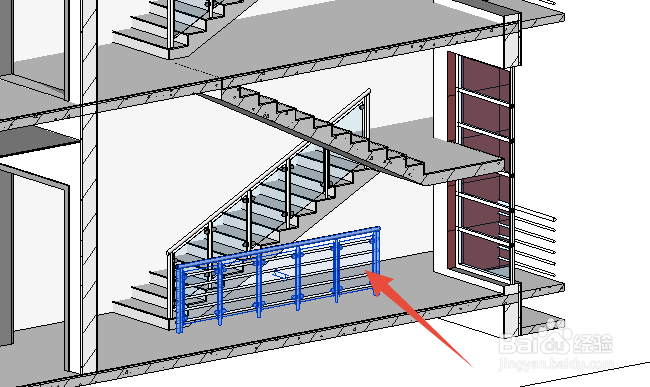

回到三维视图后，发现，楼梯生成在了地面上。如何才能让楼梯附着在楼梯上呢？

9/11

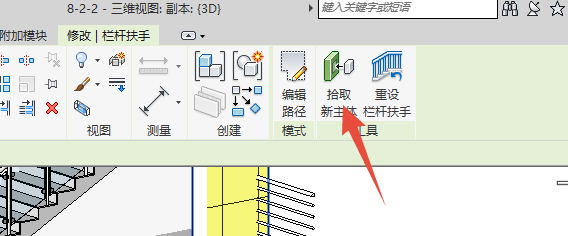

我们选中扶手。点击上下文选项卡中的拾取新主体。

10/11

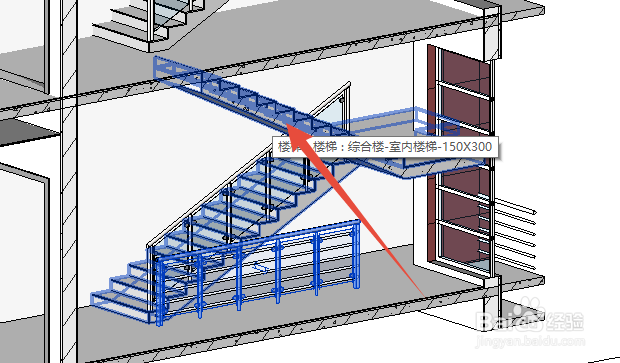

选择楼梯。

11/11

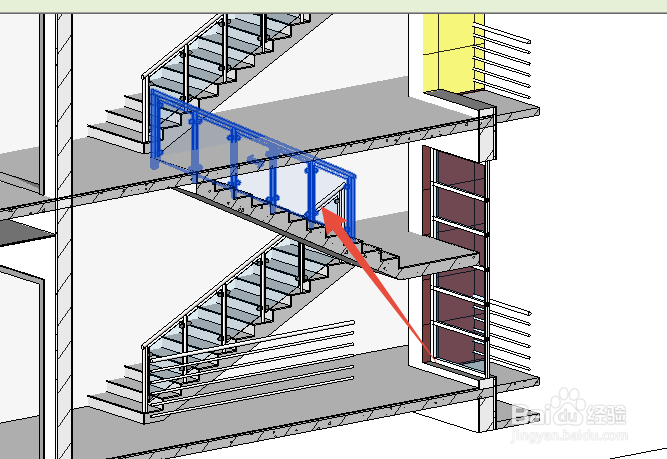

扶手，就沿楼梯方向生成了。

直线绘制1/5

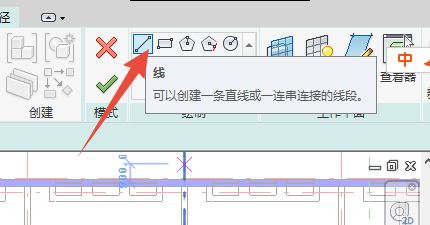

选择绘制方式为直线

2/5

选择好扶手类型。

3/5

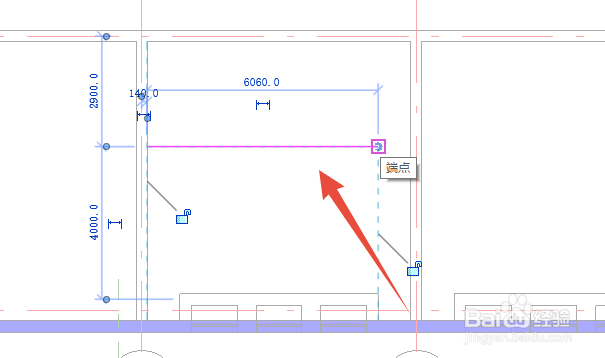

任意绘制一条直线。

4/5

点击完成。

5/5

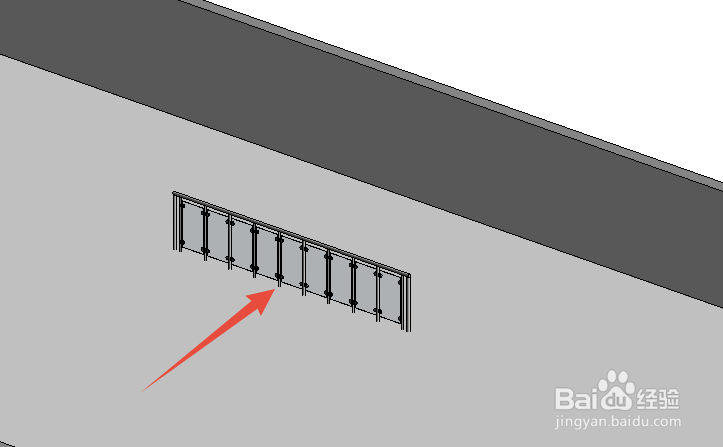

就在对应的楼层、生成了相应类型的扶手。
