订阅滚动凸轮的DMU运动分析
来源：网络收集 点击： 时间：2024-03-08【导读】：
小编今天和大家分享一下DMU中的一点知识，滚动凸轮的运动分析，快和小编一起试试吧。工具/原料more电脑catia方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7

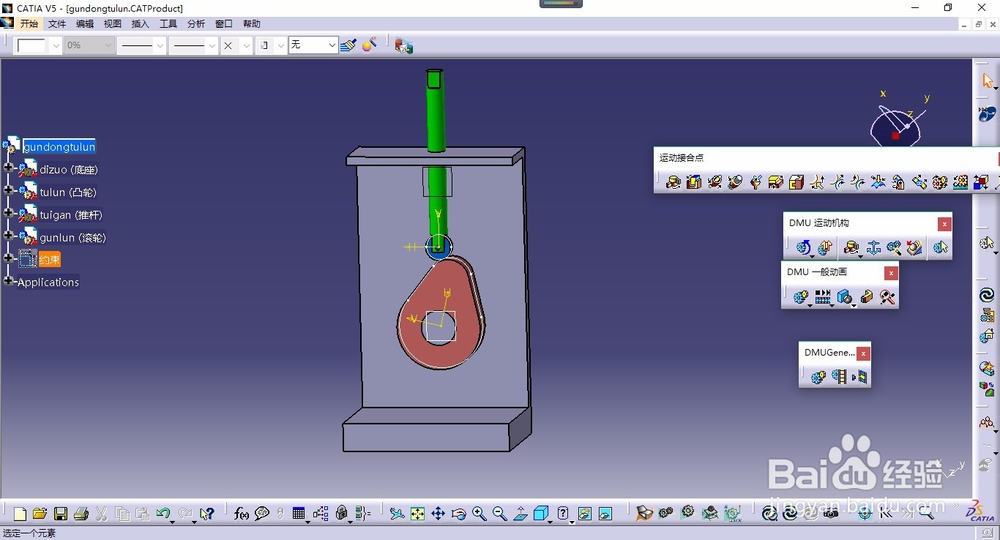

首先我们打开数模，进去DMU运动机构，模块。如图所示。

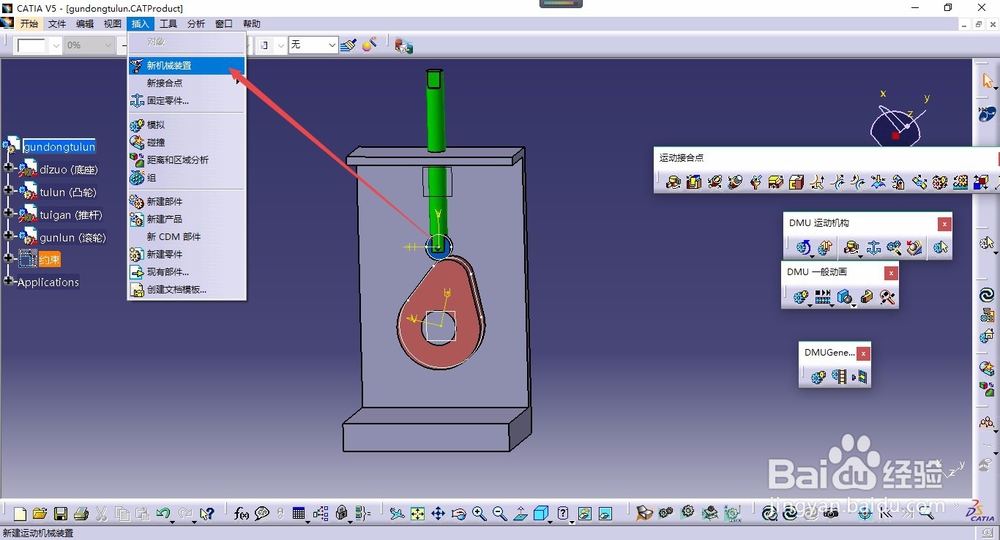

2/7咱们点击插入，新建一个机械装置。

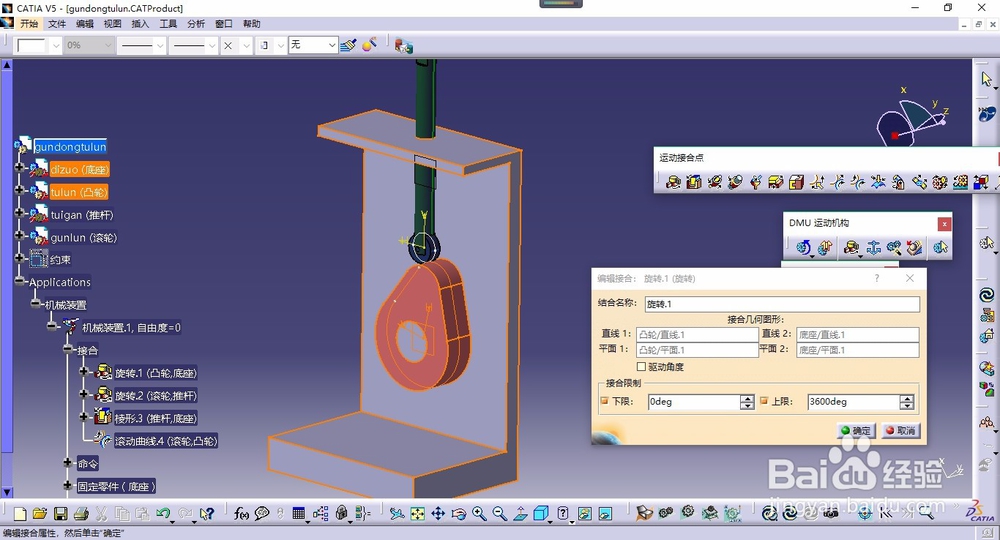

3/7咱们先给凸轮和底座添加一个旋转接合。如图所示。

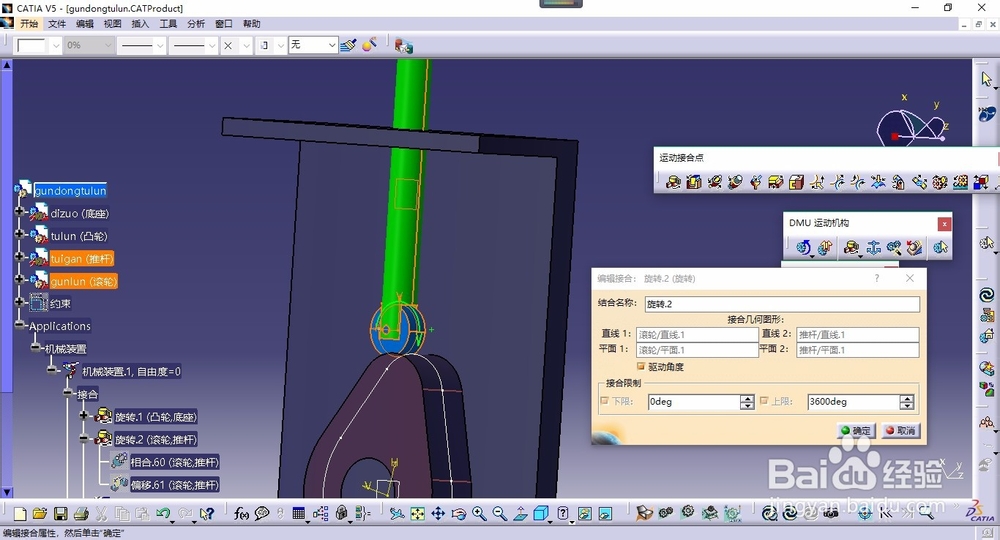

4/7给滚轮和推杆添加一个旋转接合。如图所示。

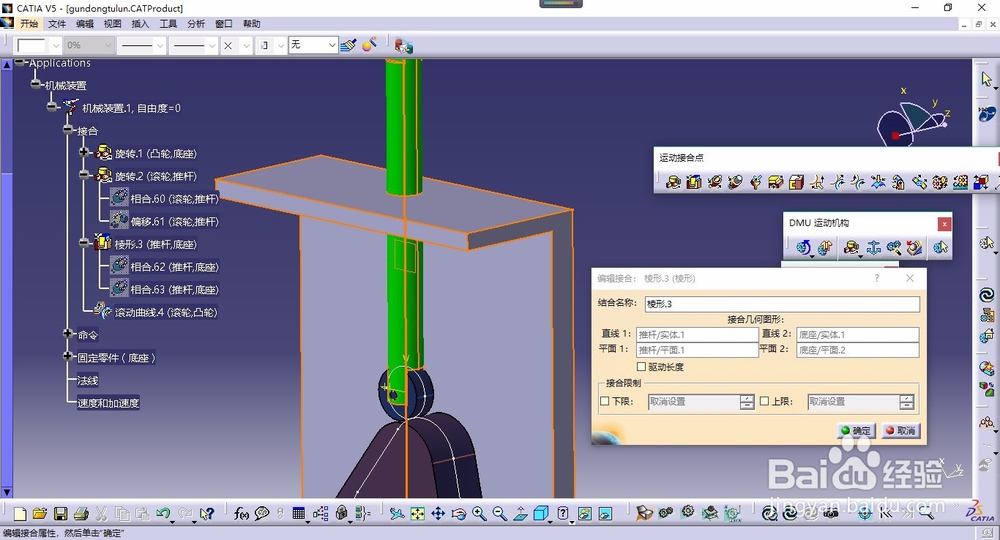

5/7将推杆和底座之间添加一个棱形接合。如图所示。

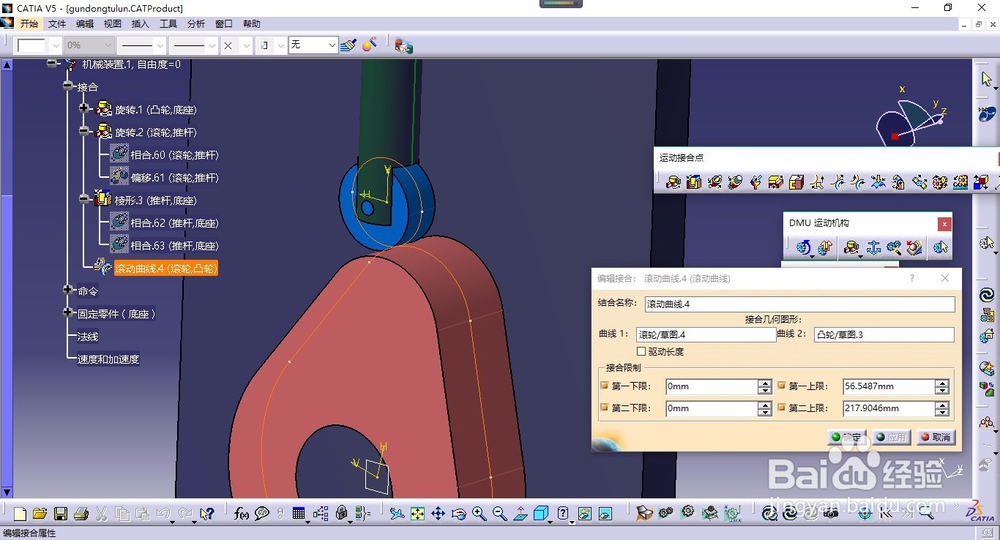

6/7在凸轮与滚轮之间添加一个滚动曲线接合。如图所示。

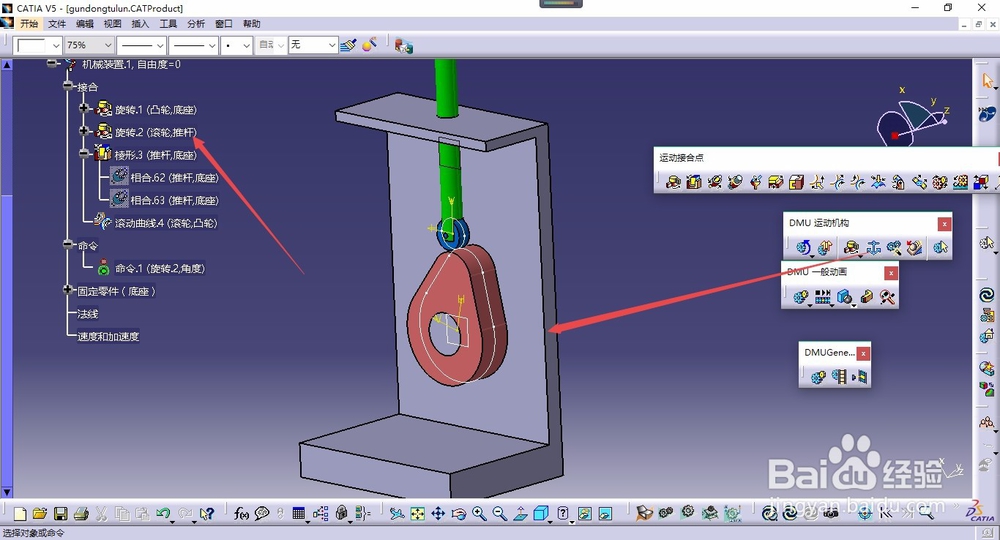

7/7在给底座添加一个固定，给旋转2添加一个驱动。接着弹出对话框，提示可以进行机械模拟。
