在comsol软件划分的网格不是怎么好，我们想用专门做网格的软件ICEM。做好了之后再导入COMSOL中。那么COMSOL软件如何导入ICEM网格文件呢？接下来就由小编给大家介绍。工具/原料moreCOMSOL、ICEM方法/步骤1/7分步阅读

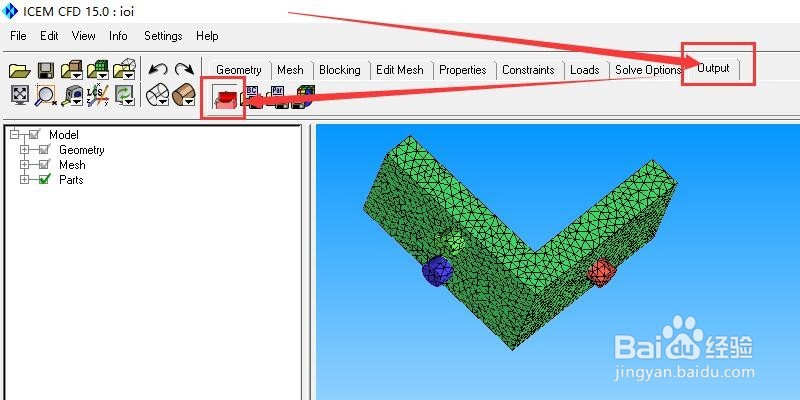

首先在ICEM界面，完成网格的制作。做好了之后，点击菜单栏里面的output按钮，在点击select solver按钮，如图所示。

2/7

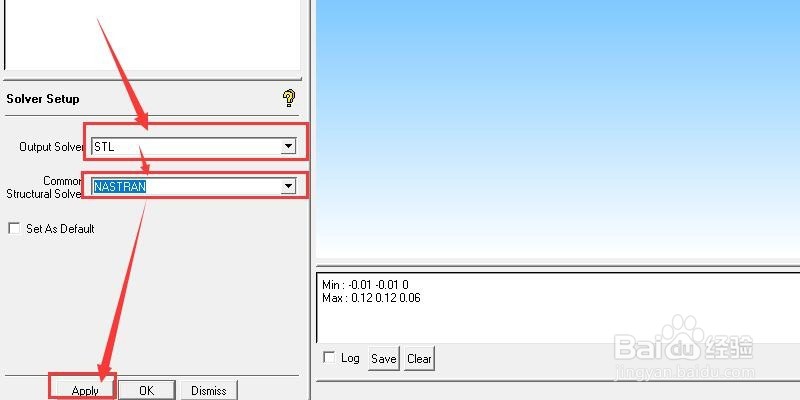

在output solver栏中选择STL，在common structural solver栏中选择NASTRAN。最后点击APPLY按钮。如图所示。

3/7

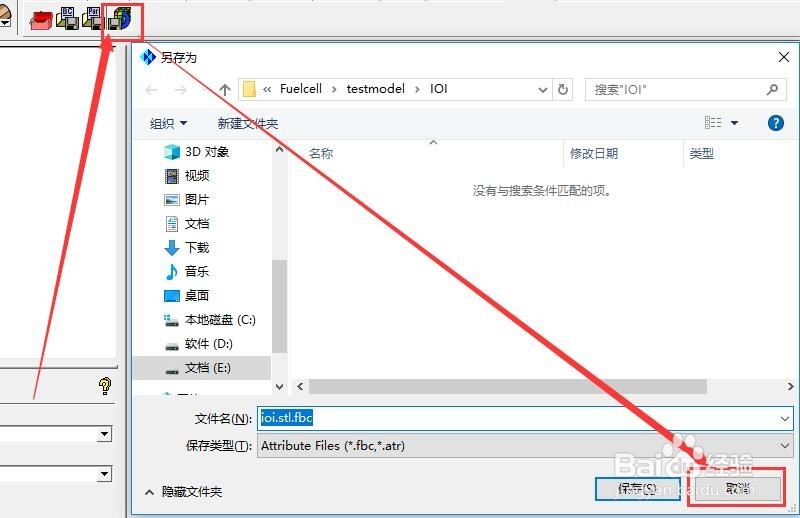

然后在ICEM界面中点击write input按钮，然后在弹出的对话框中点击取消按钮。如图所示。

4/7

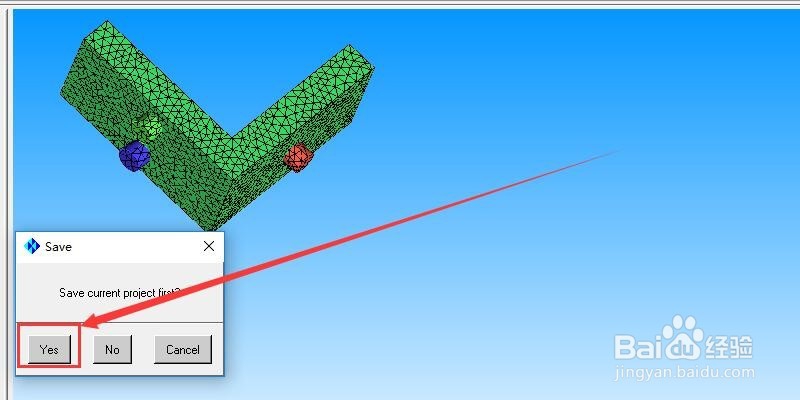

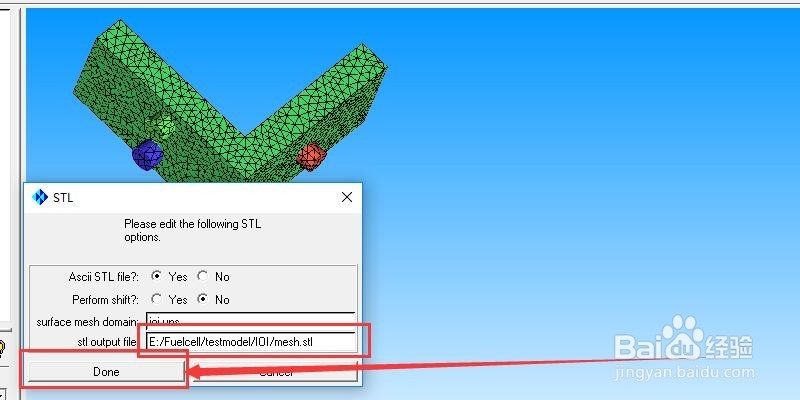

然后在对话框中依次点击YES，done。需要注意的是mesh.stl文件的保存位置，如图所示。

5/7

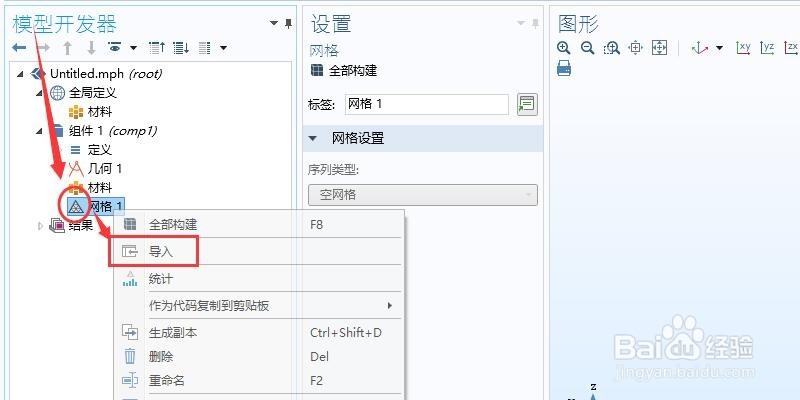

然后打开我们的COMSOL软件，选择物理模型，进入主界面。鼠标右键单击网格，然后再点击导入按钮。如图所示。

6/7

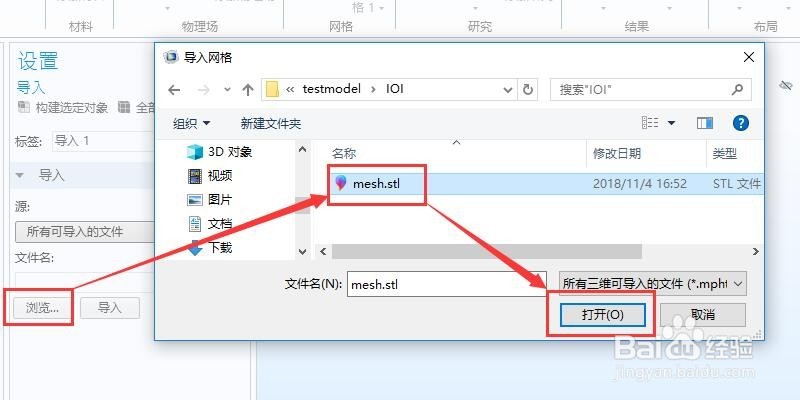

在设置界面中点击浏览按钮，然后再选中我们刚刚保存的mesh.stl文件，最后点击打开。如图所示。

7/7

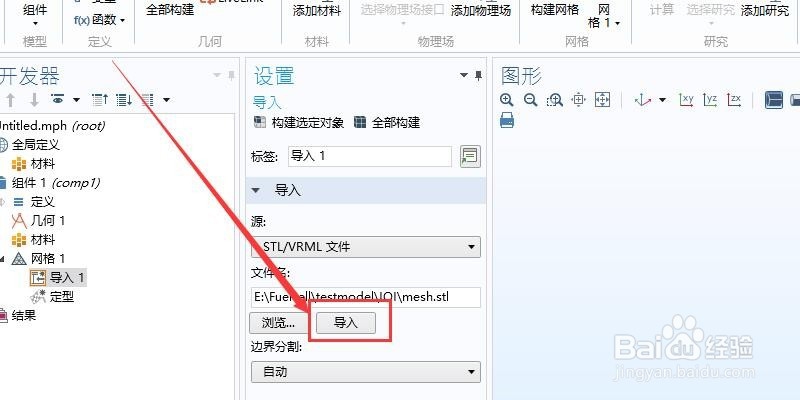

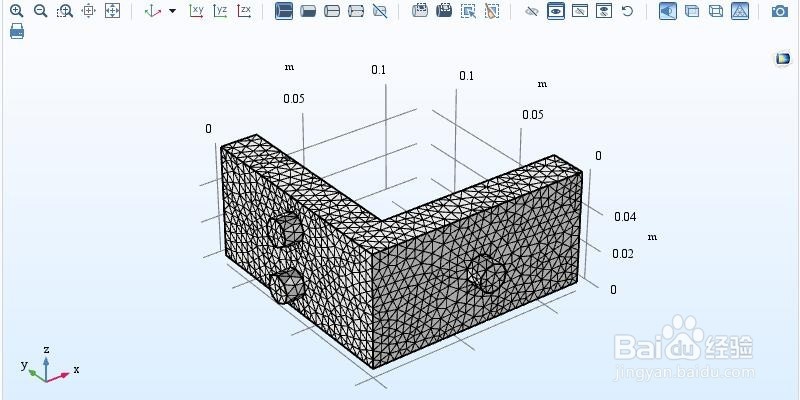

最后在设置界面中点击导入按钮，网格就会在显示区域显示了，如图所示。这样我们就成功将ICEM网格文件导入COMSOL软件啦！！！！
