用solidworks进行三维建模时常常会用到旋转特征，通过选装我们很快可以得到像轴这样的零件。但是要得到像储罐等壳体类零件能不能用旋转特征呢？答案是肯定的，只是中间有一个小技巧，那就是草图不能封闭。我们一起看看具体的内容吧！工具/原料moresolidworks2014方法/步骤1/7分步阅读

打开solidworks，新建一个文件，选择好基础面，新建一个草图。

2/7

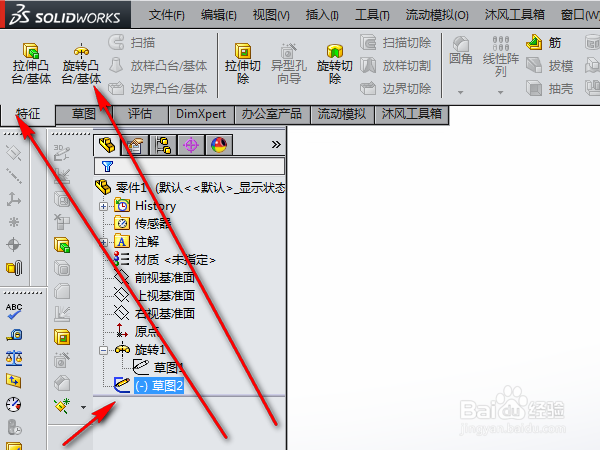

点击特征——旋转凸台。

3/7

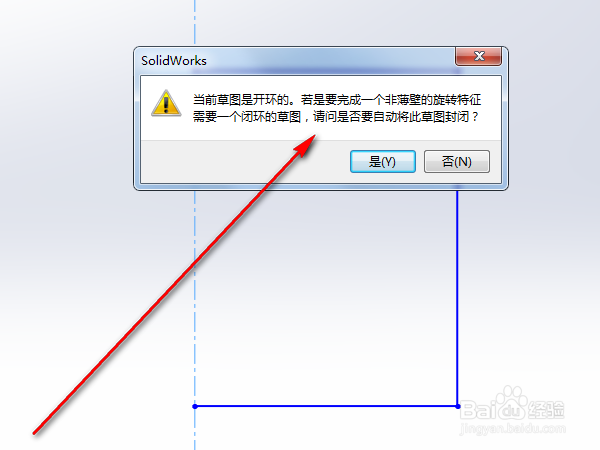

我们发现弹出了一个对话框。提示草图是开环，问你要不要封闭。这里我们点了“是”。

4/7

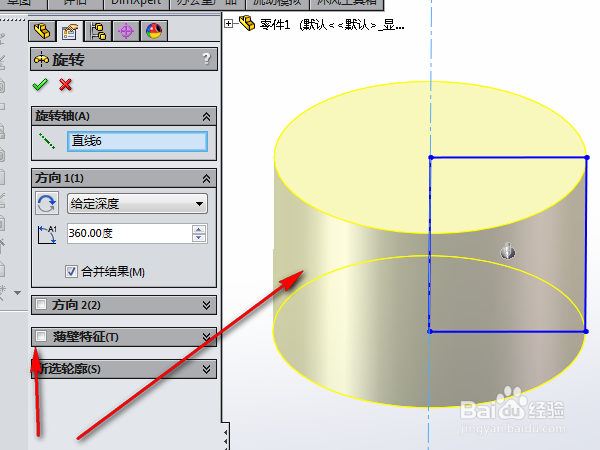

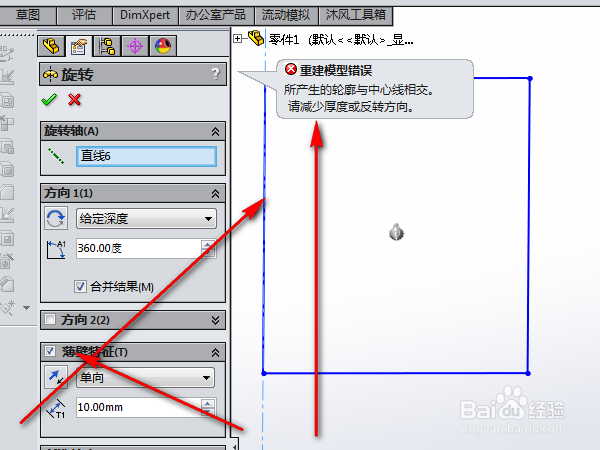

我们在选项框里选择了薄壁特征时，软件却弹出了错误，“轮廓与中心线相交”，其实这就是因为草图封闭了的原因。

5/7

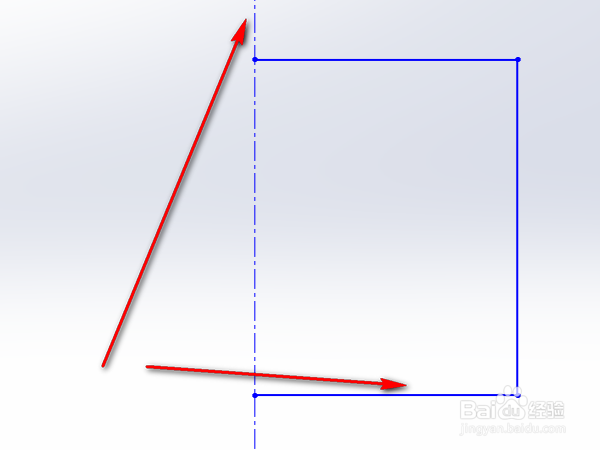

我们删除草图中与中心线相重合的那条线，再次勾选薄壁特征。

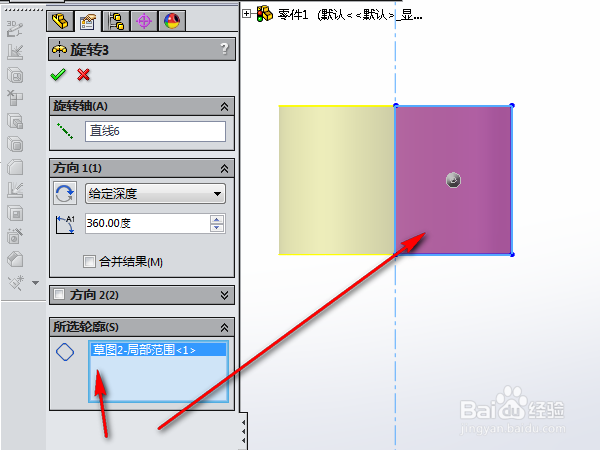

再选择

6/7

一个轮廓，点击确定以后薄壁特征就生成啦！

7/7

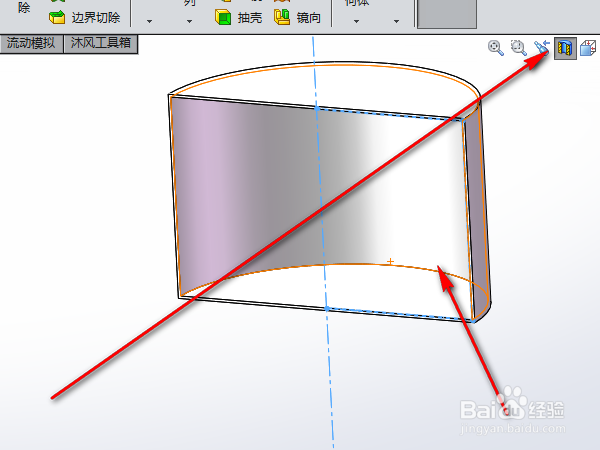

我们用剖视图来观察以下薄壁特征，真是很方便呀！薄壁对于生成容器特别方便。
