Pareto图是一种有效地分析图，可以直观的得出因素对指标影响的主次。通过很多绘制方法都是在Excel中，但是效果图不是很美观，且操作复杂。本次介绍使用origin绘图软件进行绘制Pareto图工具/原料moreorigin绘图软件方法/步骤1/3分步阅读

在origin中输入数据，如下图为本次所要进行绘制Pareto图所需要的数据

2/3

选择A、B列数据，进行柱状图的绘制。步骤：plot→columns/bars→column。结果如图所示。

3/3

在绘制好的柱状图中添加图层2。方法：鼠标右键单击→new-layer →linked right Y.结果如下图所示。

方法/步骤21/2

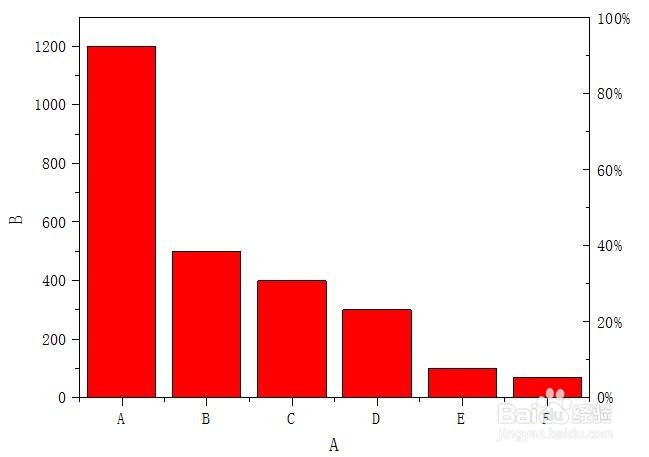

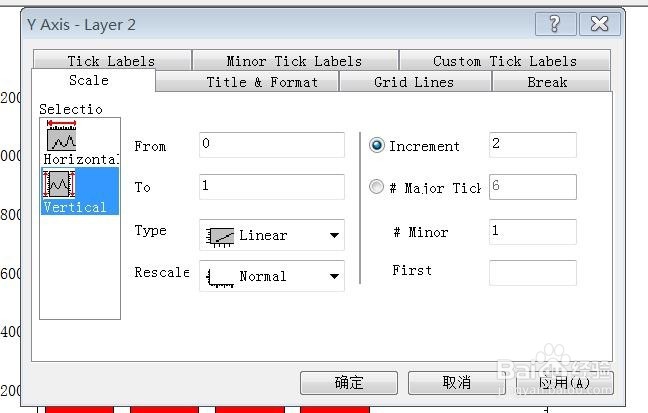

将右侧Y轴的坐标修改为%制。方法：选中右侧Y轴右键单击 properties →scale

Properties →tick –label {修改divide by=0.01 suffi =%}。具体操作及结果如下图所示

2/2

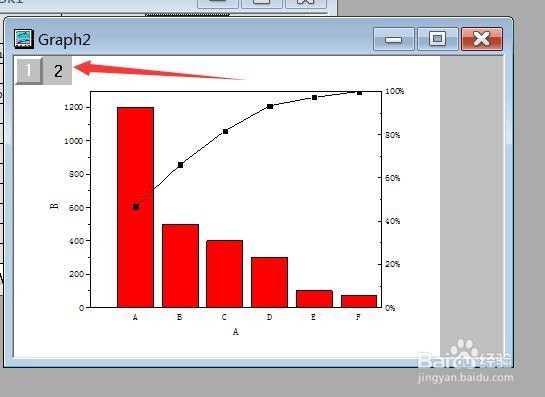

在origin数据列，选中数据表中的C列数据，拖到图层2中。结果如图所示

注意事项

注意修改坐标右侧Y的数据为百分制
