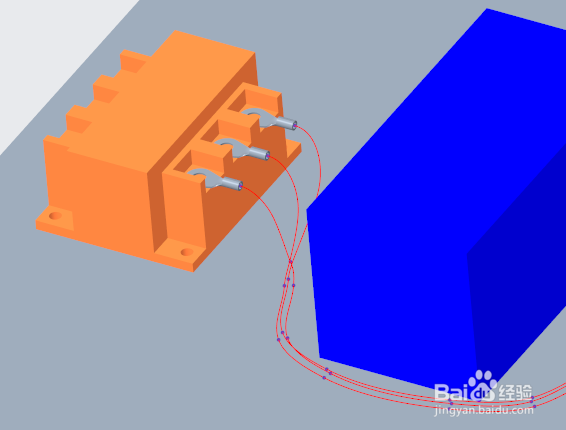

Creo7.0布线设计中修饰特征的“线扣”，用来将一条或若干条缆线固定在一起。Creo7.0版本的线扣特征创建比以前方便很多，有专用功能区，定义尺寸和参数都更方便了。工具/原料morecreo7.0软件已经有布线的三维模型方法/步骤1/12分步阅读

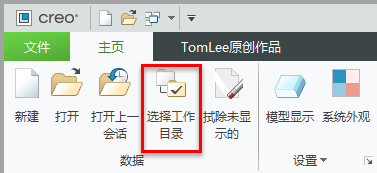

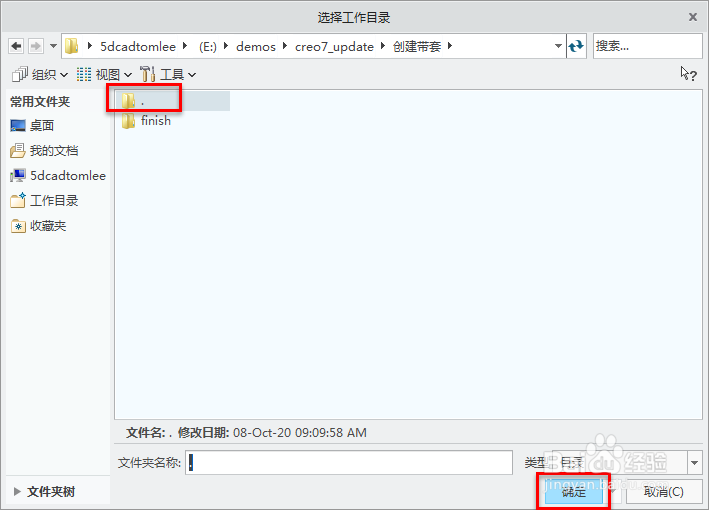

选择已有布线设计的文件夹作为工作目录。

2/12

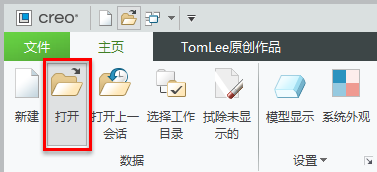

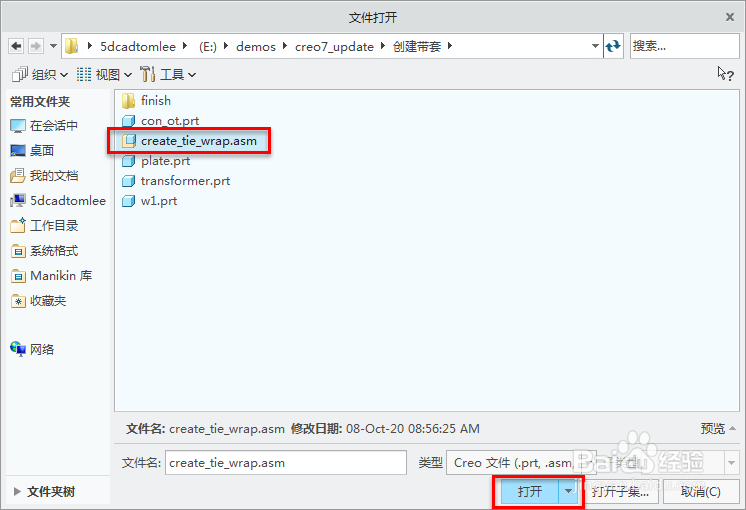

打开布线设计装配。

3/12

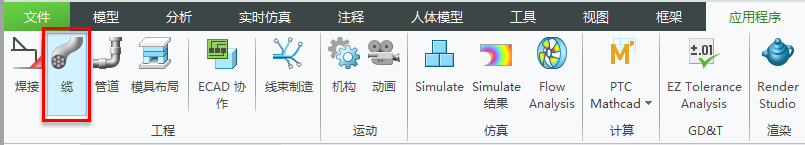

从应用程序选项卡切换到缆。

4/12

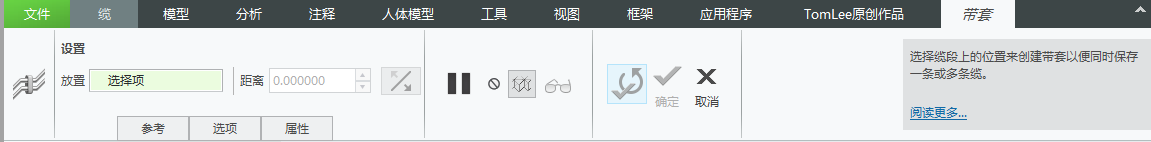

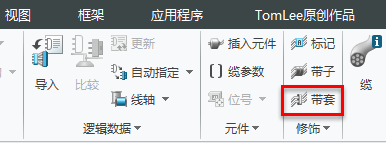

点击线扣图标，启动线扣特征的创建。

5/12

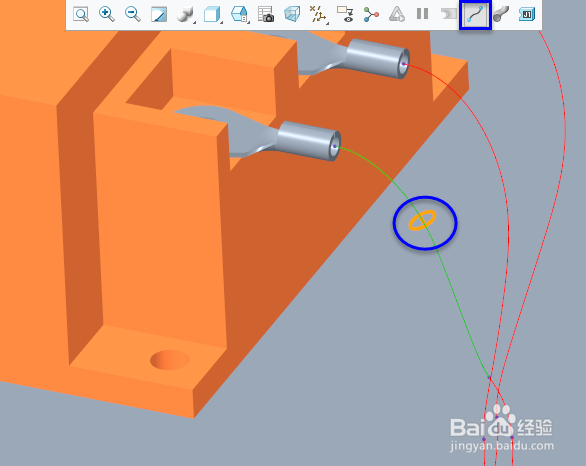

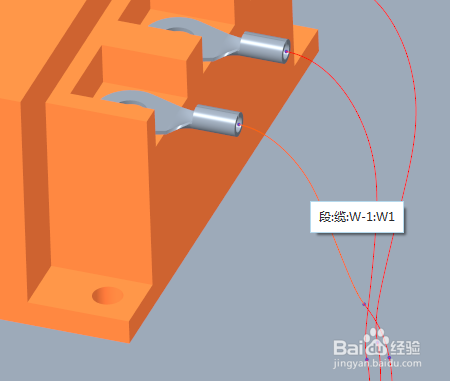

点击线缆上任意位置，即可在此位置创建线扣。线缆中心线的显示方式下，线扣用一个橙色环作为显示效果。

6/12

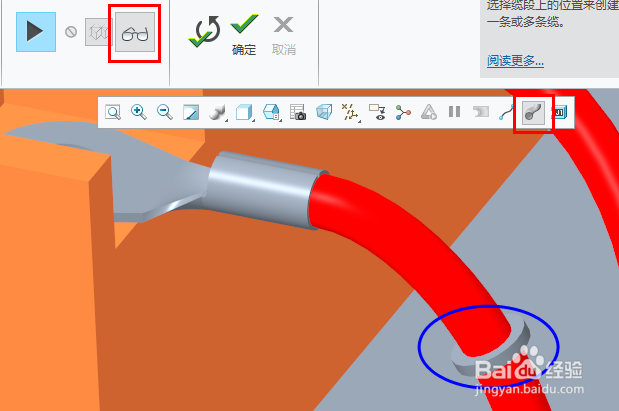

“粗缆”显示时，也就是我们习惯称呼的实体着色显示线缆，点击预览按钮，才能看到线扣的实体化显示效果。

7/12

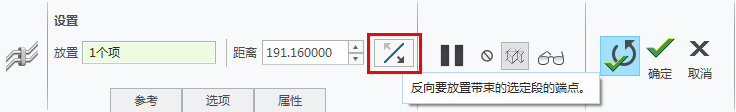

通过反向按钮来切换距离参考的端点。

8/12

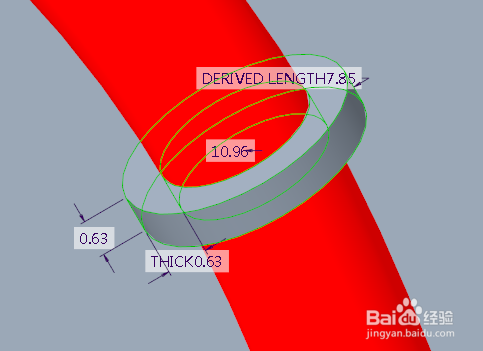

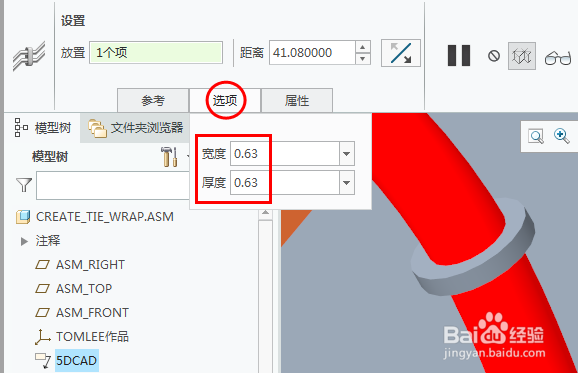

在选项中定义宽度和厚度。

9/12

在属性中定义特征名称和指定名称。

10/12

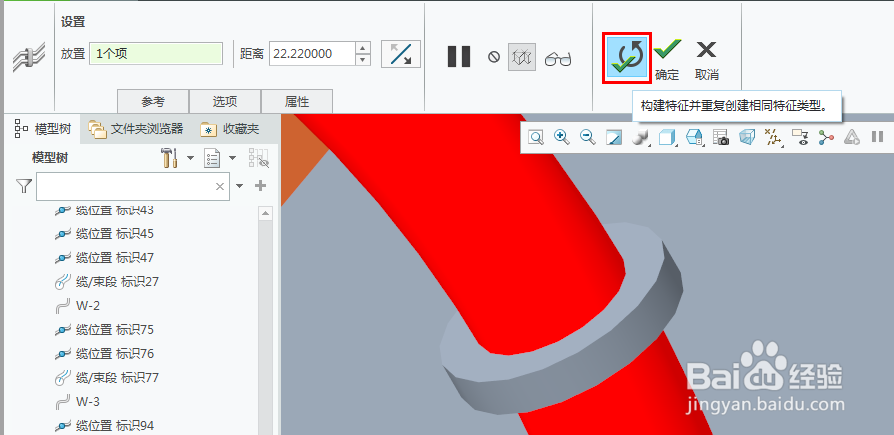

点击“重复”按钮，不用退出当前特征创建界面，可以继续不断地创建线扣。这样一次可以很方便的连续创建多个线扣特征。

11/12

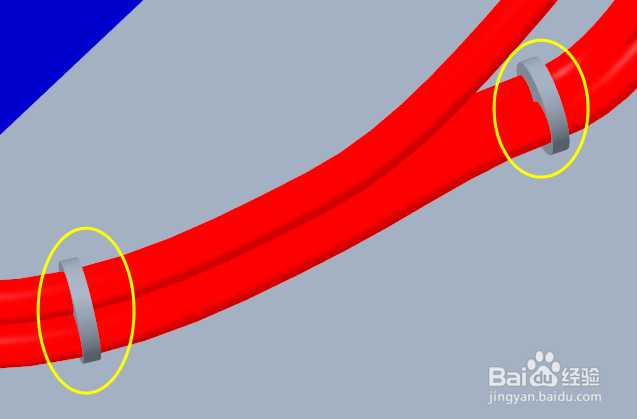

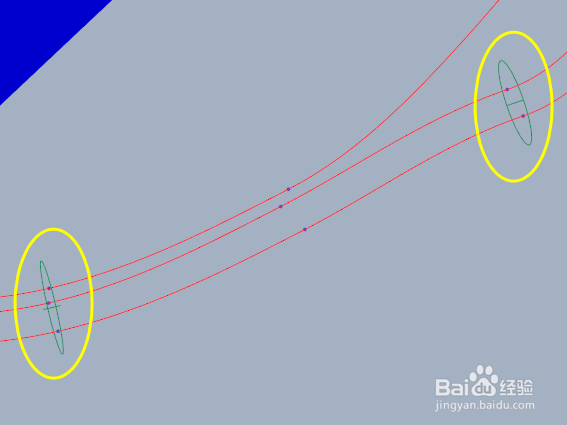

选择多条线经过的共享位置点时，线扣会将通过该点的全部线缆包起来。

12/12

总结：Creo7.0版本的布线修饰特征创建更加灵活方便了，有Creo风格的功能区操控板，尺寸和参数的定义很方便，重复按钮大大提高了特征创建的效率。

注意事项

设置config选项auto_assign_tiewrap_designation为yes，可以自动将默认线扣特征的名称分配给指定名称。

注意中心线和粗缆显示的不同效果，选择位置时建议中心线显示，看效果时切换为粗缆显示。
