如下图所示，、

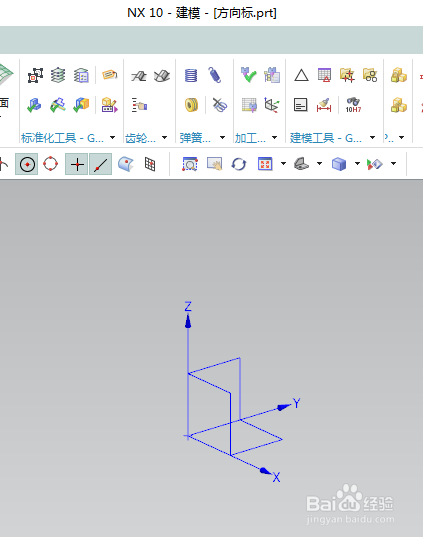

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0如何建模方向标

如下图所示，

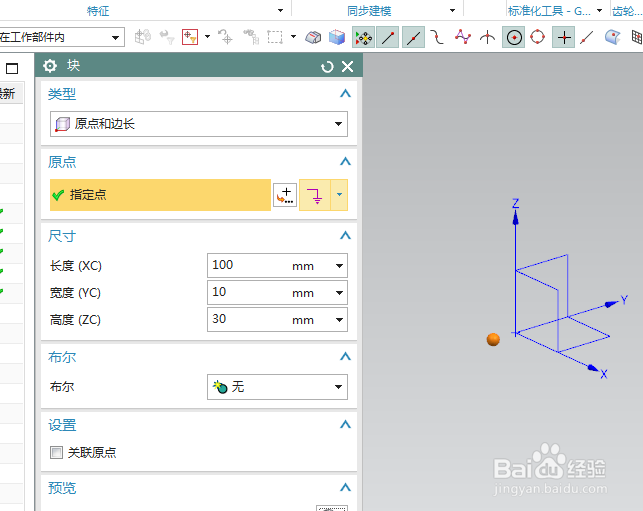

执行【】菜单——插入——设计特征——长方体，

指定点：X坐标和Z坐标都是0，Y坐标是-5，

设置尺寸：100x10x30，

点击确定，

如下图所示，

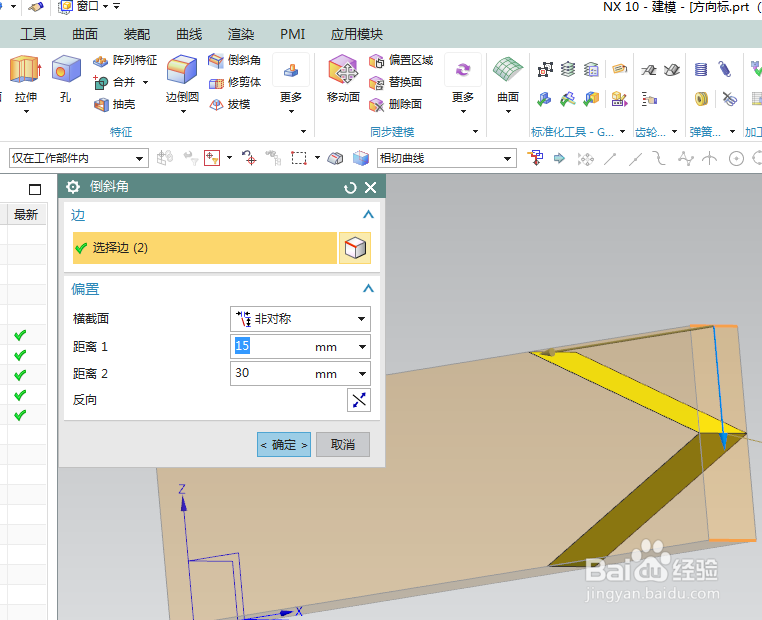

点击工具栏中的倒斜角命令，

设置横截面为非对称，设置距离1为15，距离2为30，

选中两条实体交线，

点击确定，

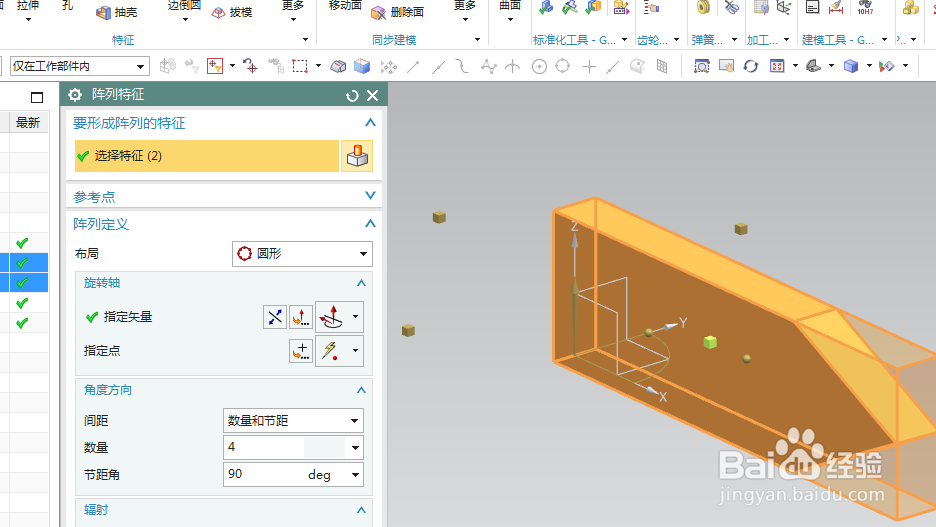

如下图所示，

点击工具栏中的阵列特征，

选中长方体和倒斜角两个特征，

圆形布局，指定矢量Z轴，

设置数量4，节距角90，

点击确定，

如下图所示，

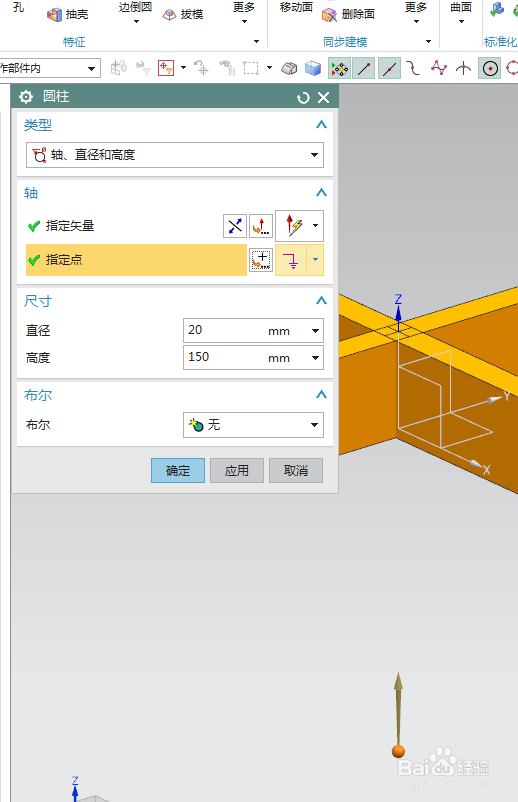

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，

指定点：X坐标和Y坐标都是0，Z坐标是-100，

设置尺寸：直径20，高度150，

点击确定，

如下所示，

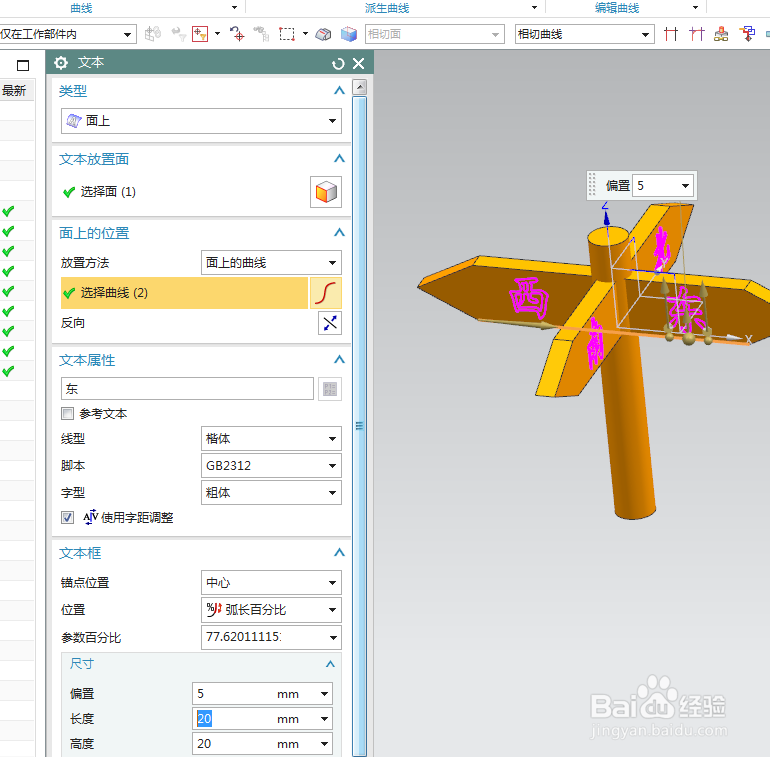

执行【曲线——文本】，

在四个面上各创建一个文字，{东、南、西、北}

如下图所示，

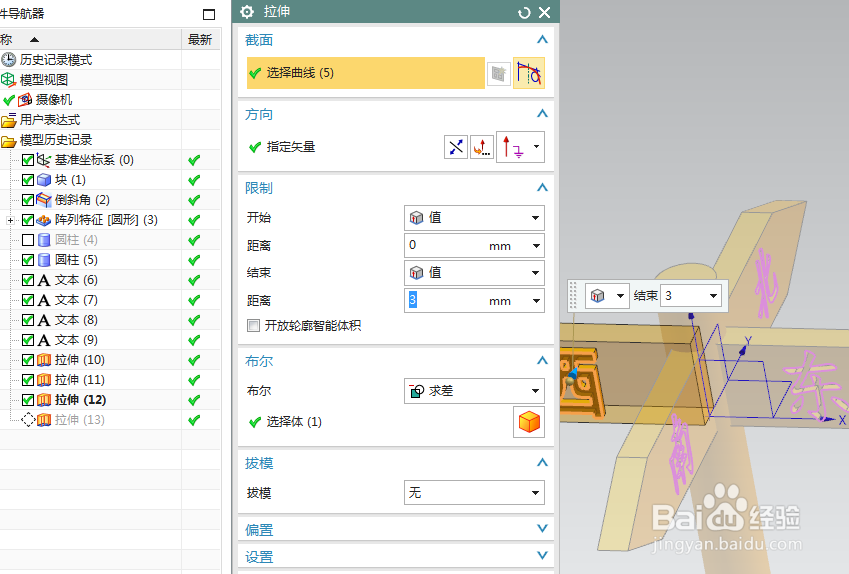

点击工具栏中的拉伸命令，

一个一个的文字拉伸，布尔求差，

点击确定，

如下图所示，

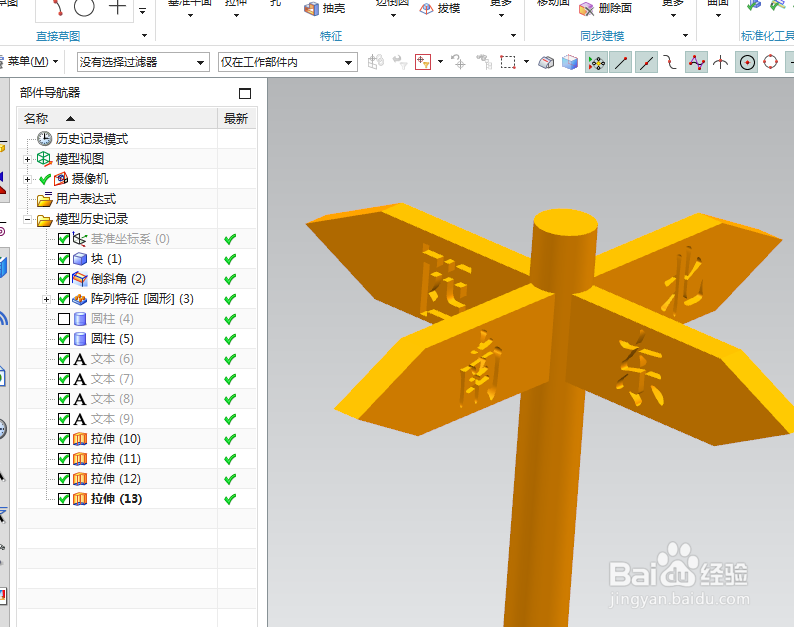

隐藏基准坐标系、文本，显示设置为着色，

如下图所示，

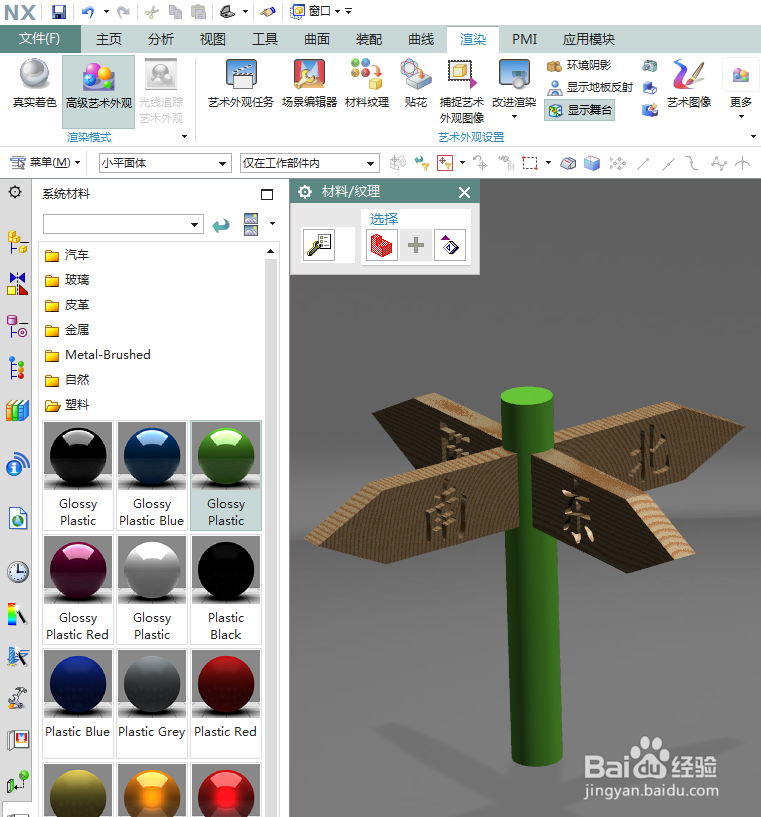

执行【渲染——高级艺术外观——材料纹理】，

四个方向实体选择木纹线，

圆柱选择绿色塑料。

————至此

这个方向标就建模并渲染完成了，
