订阅怎样将CAD图纸导入SolidWorks软件中！
来源：网络收集 点击： 时间：2024-03-09【导读】：
在3D绘画图纸中，我们经常需要导入CAD的文件，对于这样的操作，很多新手常常在操作中会失误，本文通过图文并茂的方法，将一一演示给新手如何操作，解决错误问题。工具/原料moreSolidWorks软件AUTOCAD软件操作步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
打开SolidWorks软件，选择创建零件,如图，选择 gb-apart

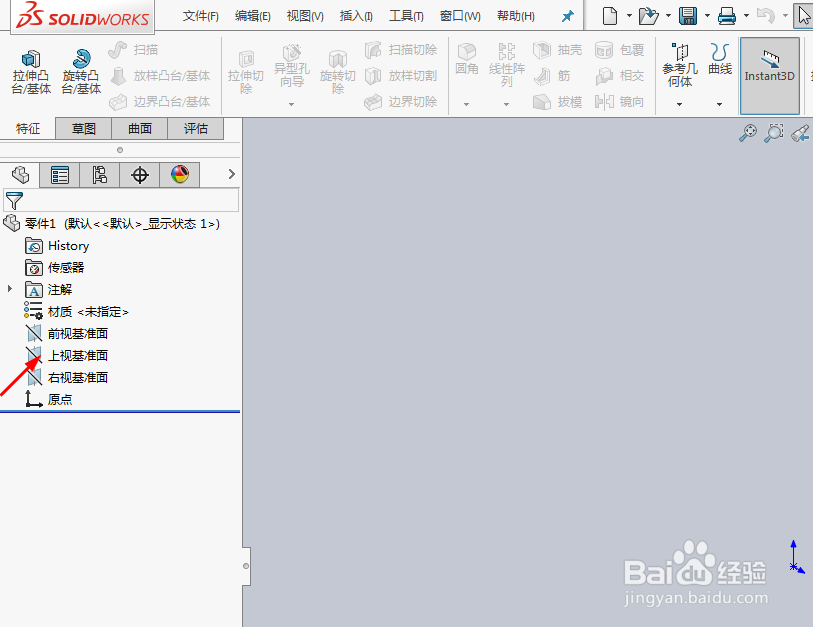

2/7进入软件主界面，单击一下主视图或上视图（这里应情况而选择）

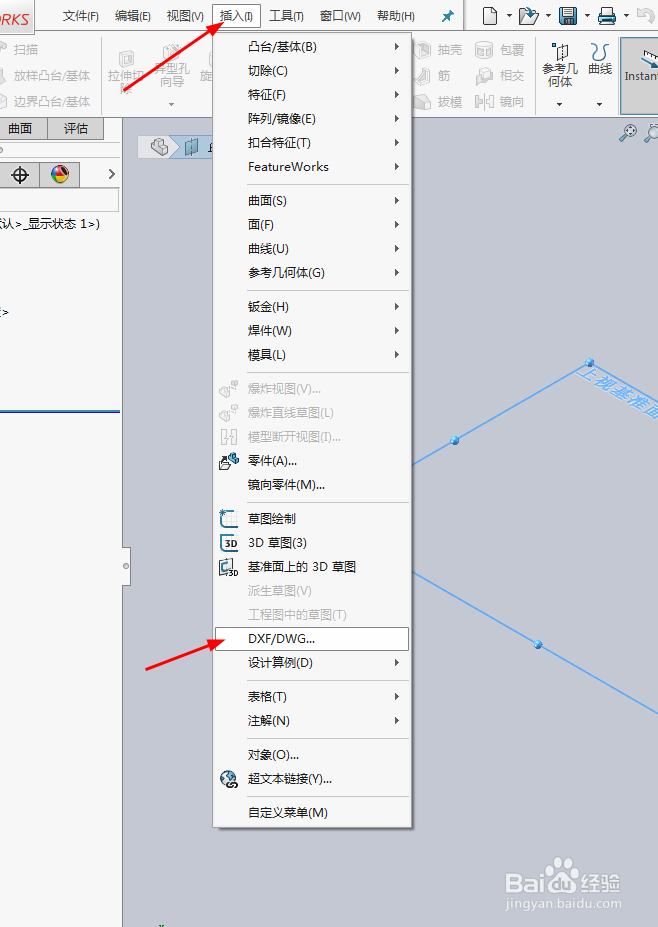

3/7选择菜单栏-插入-DXF,把需要导入的CAD文件导入进来

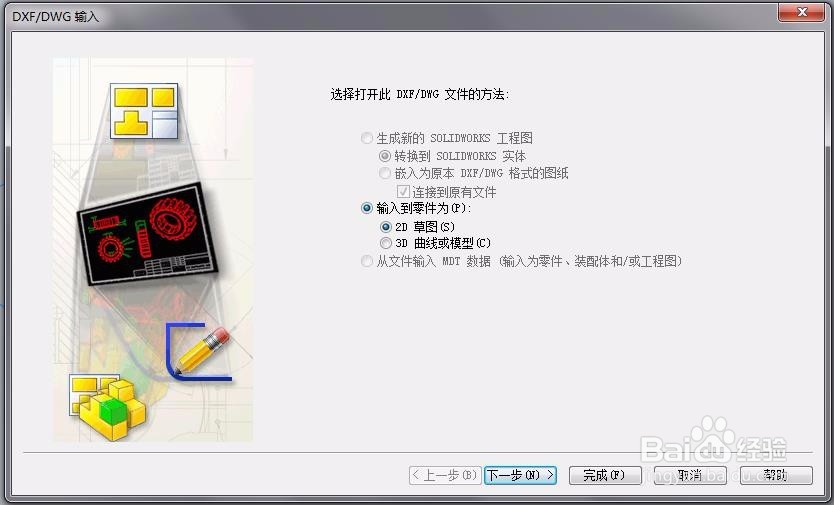

4/7选择2D草图

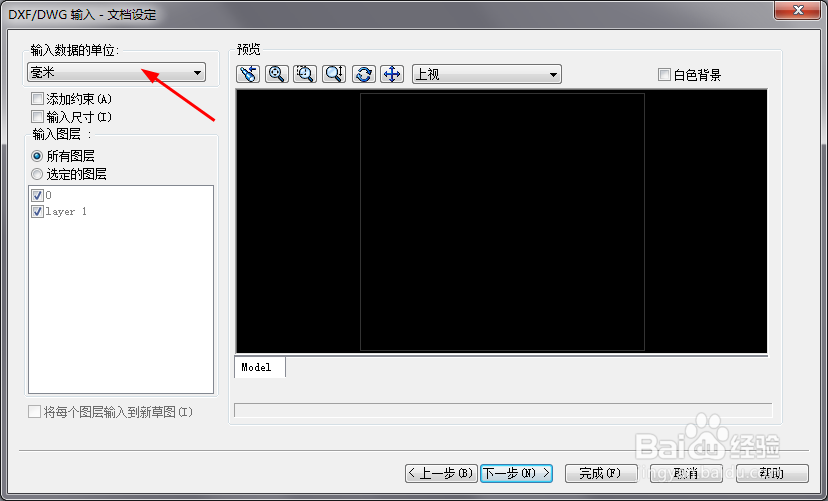

5/7接着把单位修改成毫米
6/7点击下一步，再点击完成。
7/7确定导入CAD文件后，按一下F键就可以完整看到我们的图纸了
注意事项必须每次导入图纸都需要修改单位为毫米，否者最后在草图中会被放大25.4倍
如果看不到导入进来的图纸，请在CAD文件中调整线的位置为原点中心，或者在SolidWorks草图中按F键
