星形弹簧需要用到交叉曲线命令来完成，建模思想值得学习并举一反三的绘制其他模型。交叉曲线命令 可在以下类型的交叉处生成草图曲线：1、基准面与曲面之间；2、基准面与模型面之间；3、基准面与零件之间；4、两个交叉曲面之间；5、曲面与零件之间；使用命令时，选择要生成曲线的两个交叉面，之后将不需要的模型隐藏即可。工具/原料moresolidworks软件第一步 绘制五角星曲面1/2分步阅读

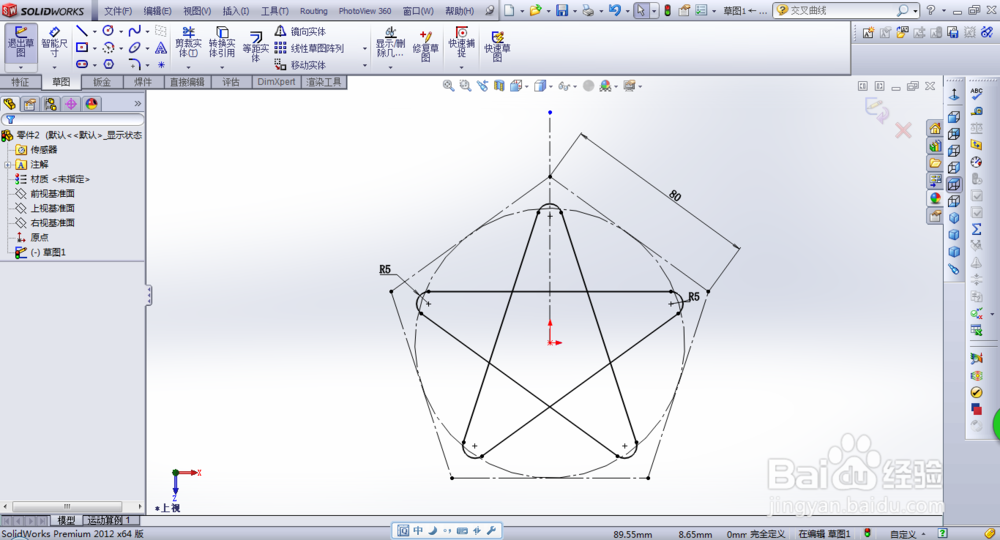

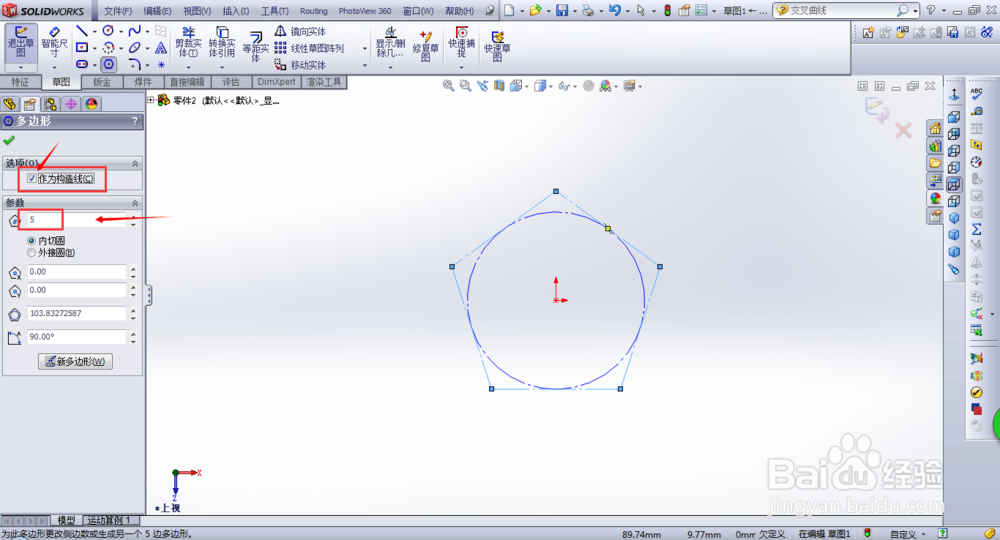

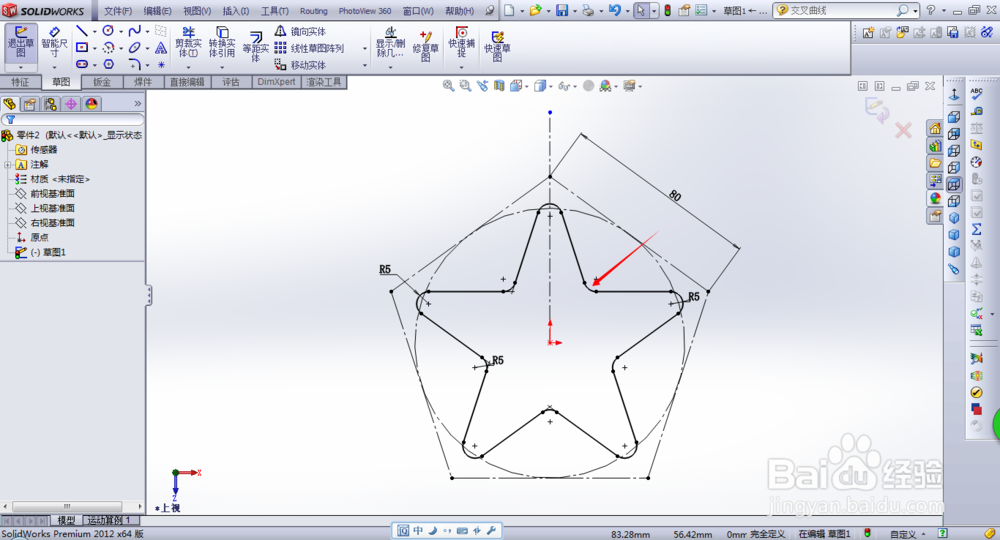

打开solidworks软件，在【上视基准面】绘制如图所示草图。

2/2

在上述草图环境下，

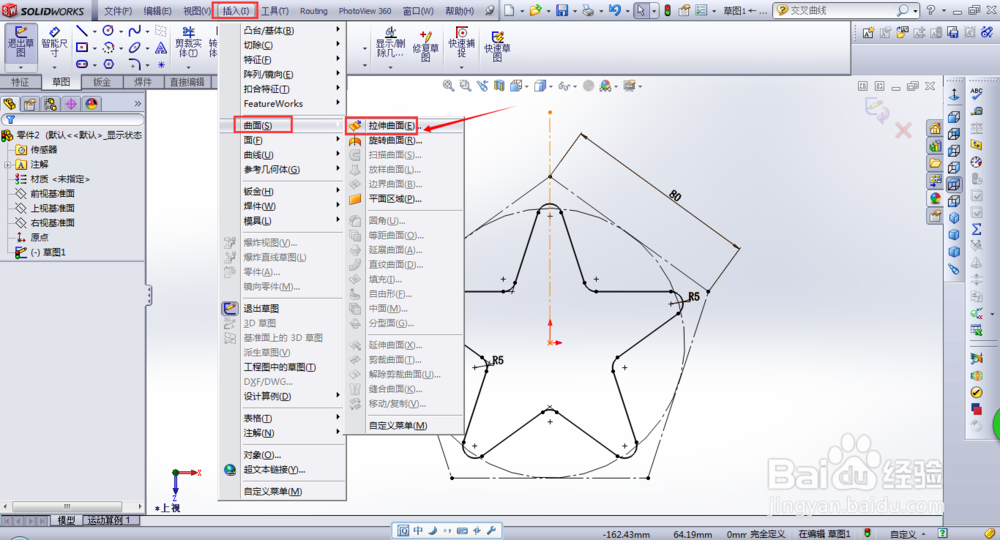

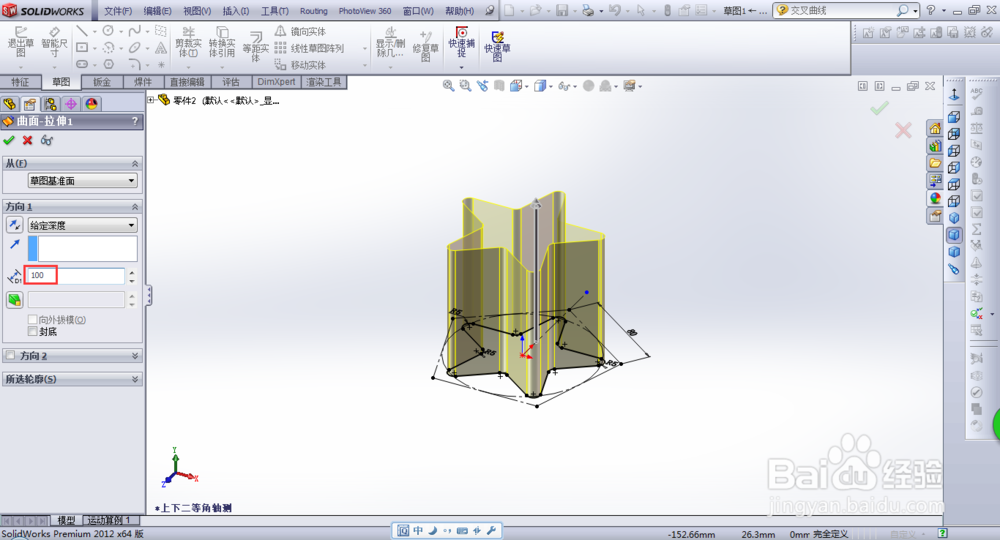

点击【插入】→【曲面】→【拉伸曲面】命令，

拉伸高度100，点击确定即完成五角星曲面绘制。

第二步 绘制螺旋曲面1/3

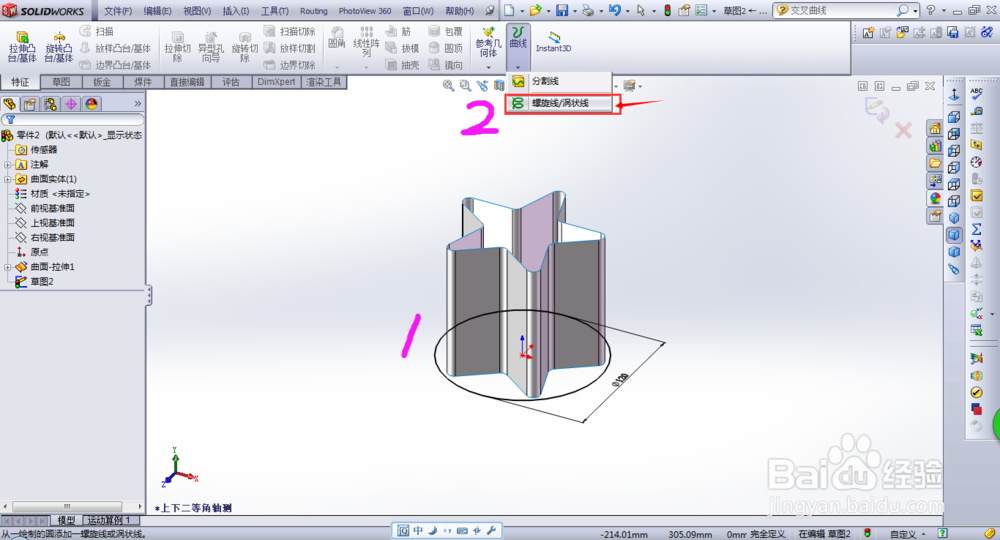

在【上视基准面】新建如图所示圆形，

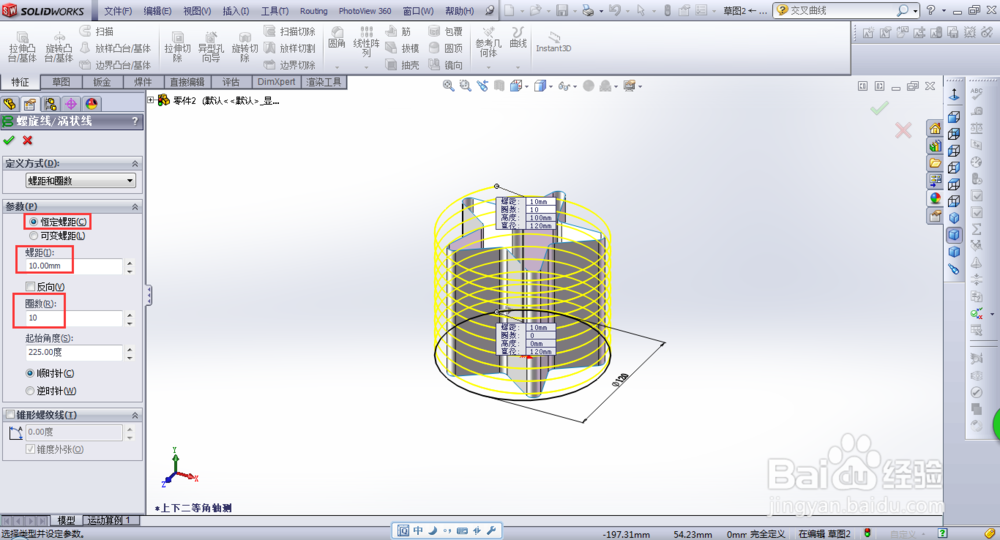

接着点击【特征】→【曲线】→【螺旋线/涡状线】，

在左边的【螺旋线/涡状线】填入图示的数值，退出草图完成螺线的绘制。

2/3

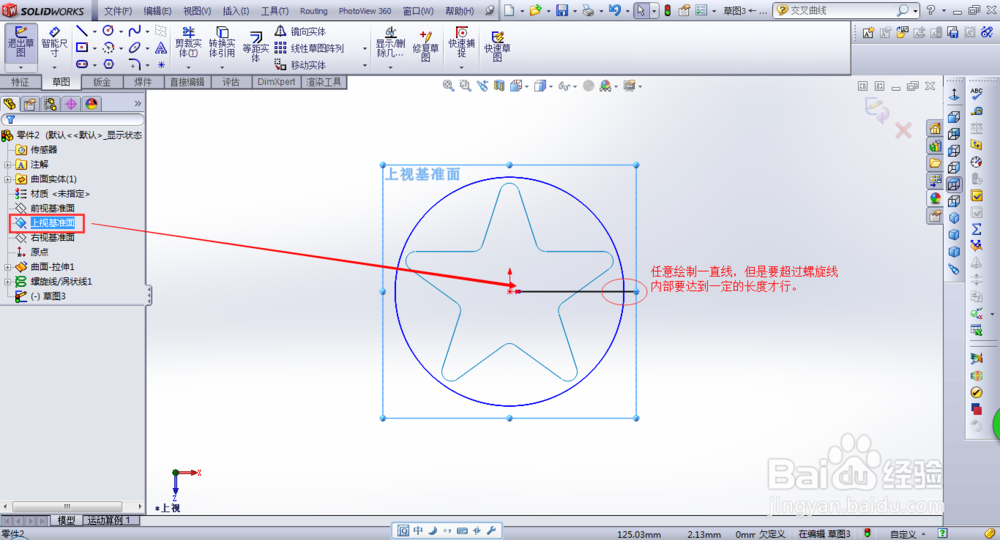

在【上视基准面】新建如图所示的直线。（注红字说明）

完成后退出草图。

3/3

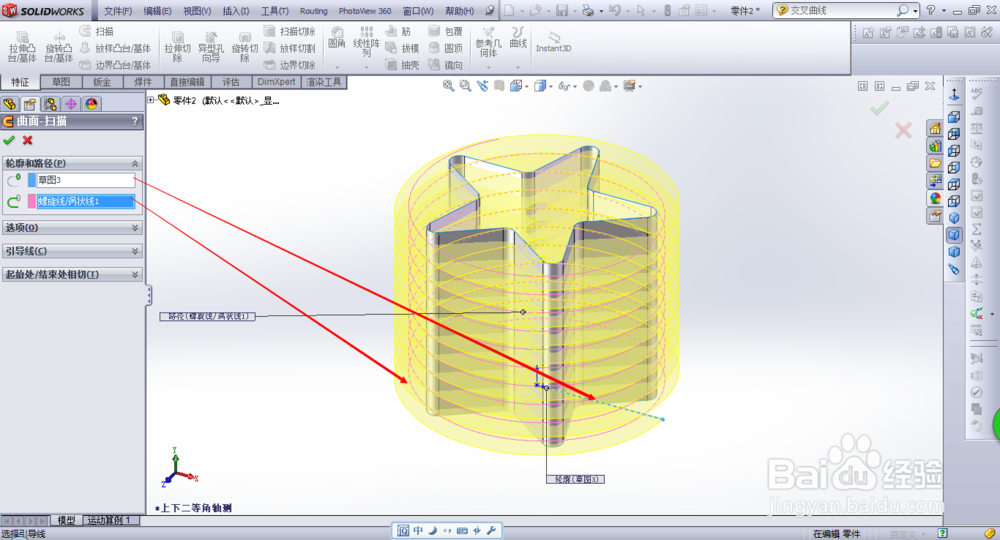

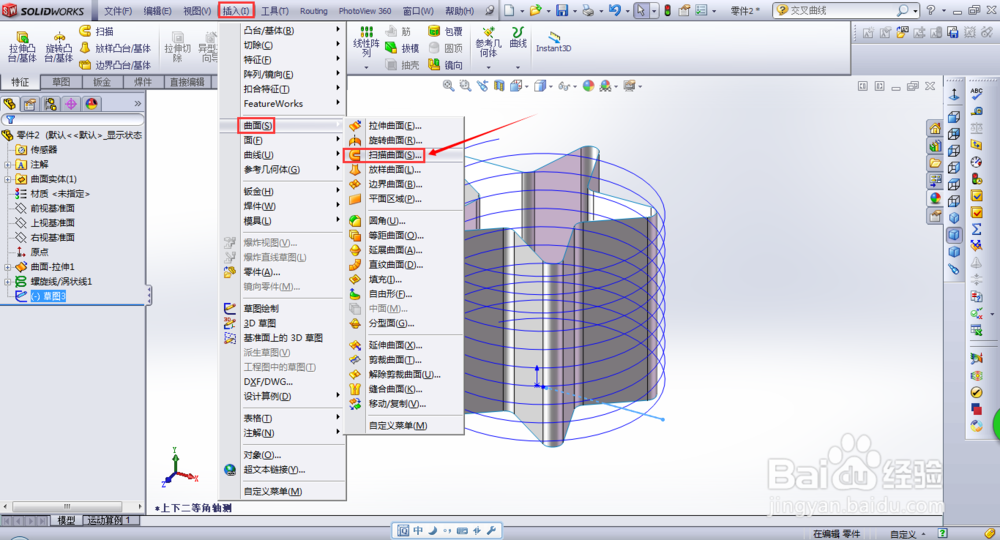

点击【插入】→【曲面】→【扫描曲面】命令，

在出现左边列表上依次选择图示的草图。

点击确定，退出命令即完成螺旋曲面的绘制。

第三步 交叉曲线命令的应用1/2

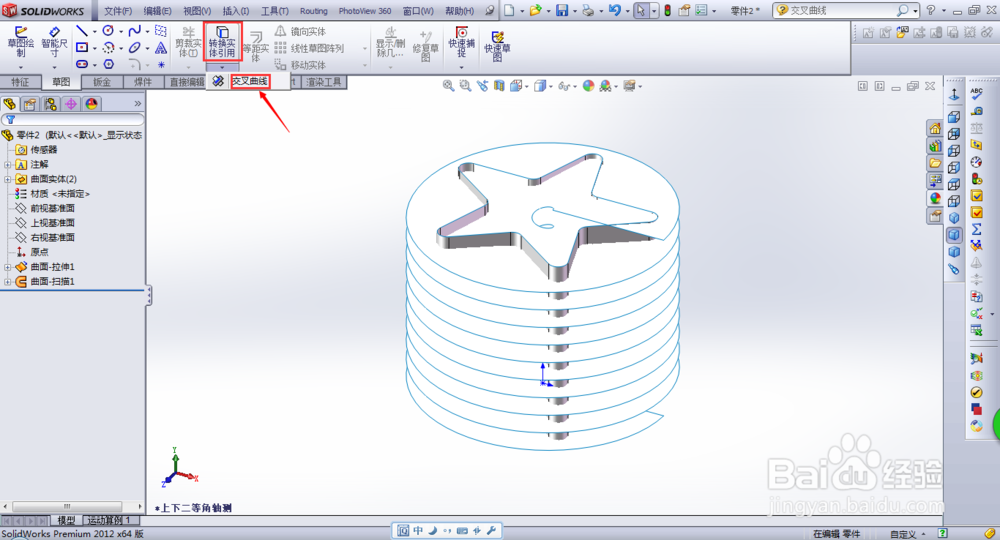

点击【草图】→【转换实体引用】→【交叉曲线】，

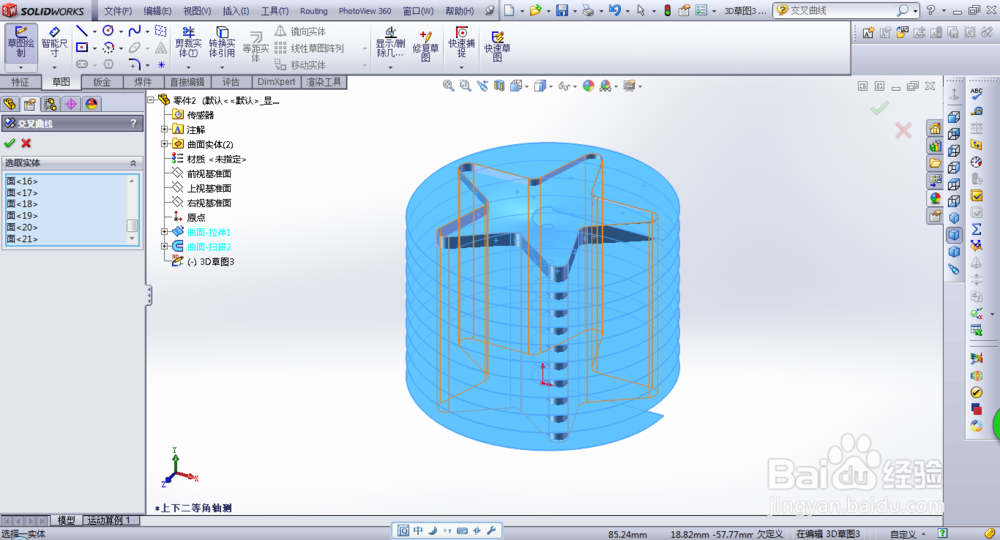

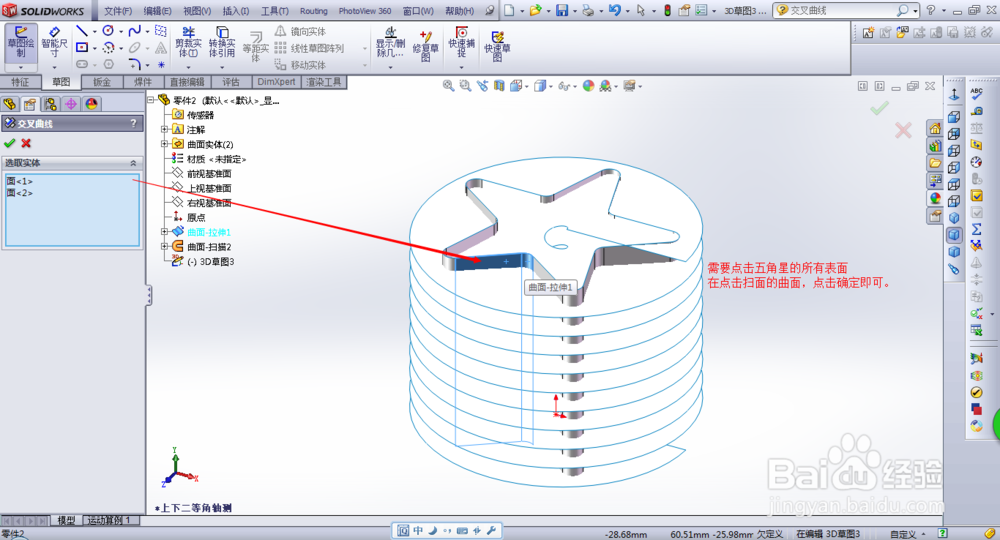

在左边出现的【交叉曲线】列表内按下图的红色注释所述的：依次选择五角星的所有外曲面，最后在将螺旋曲面选择上，

再点击最右边的对号，退出命令。

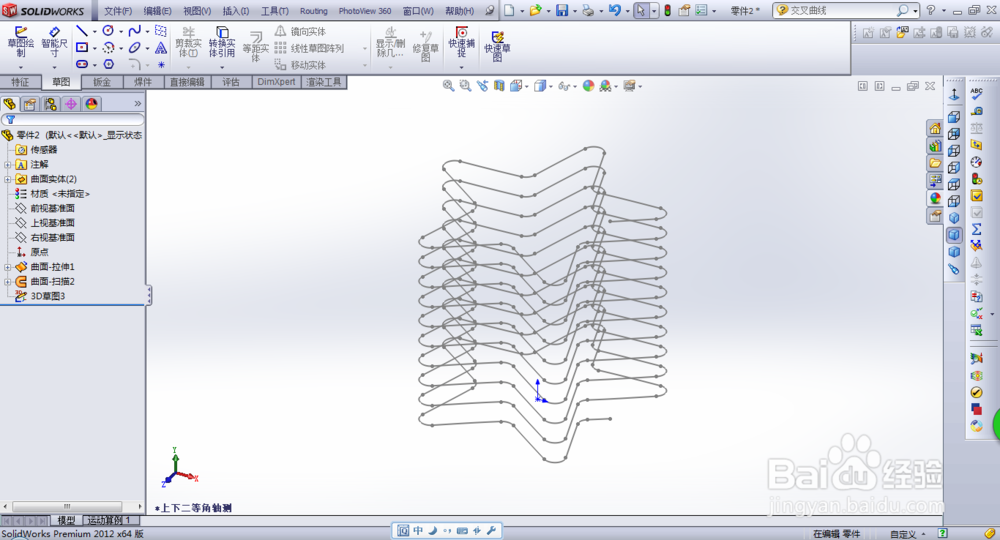

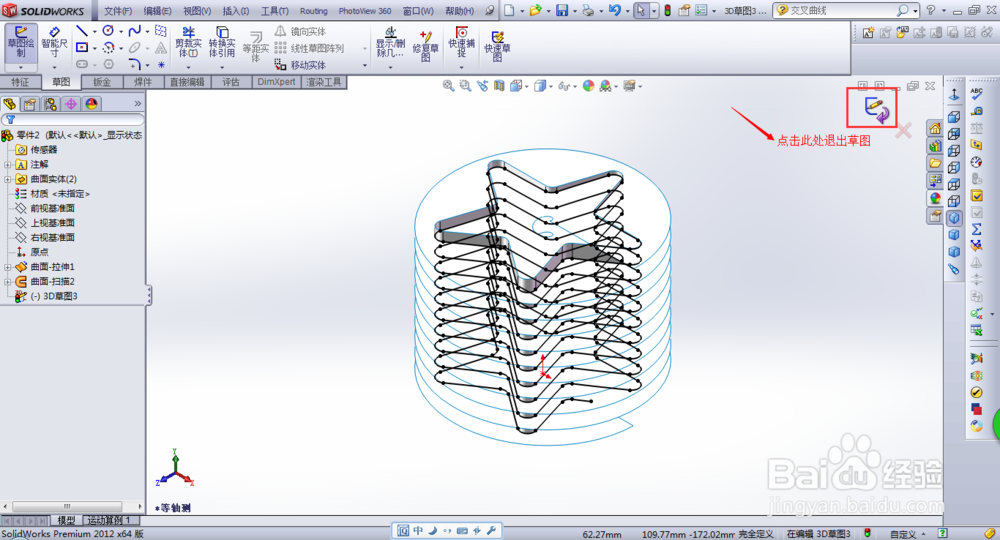

绘制结果如图所示。

2/2

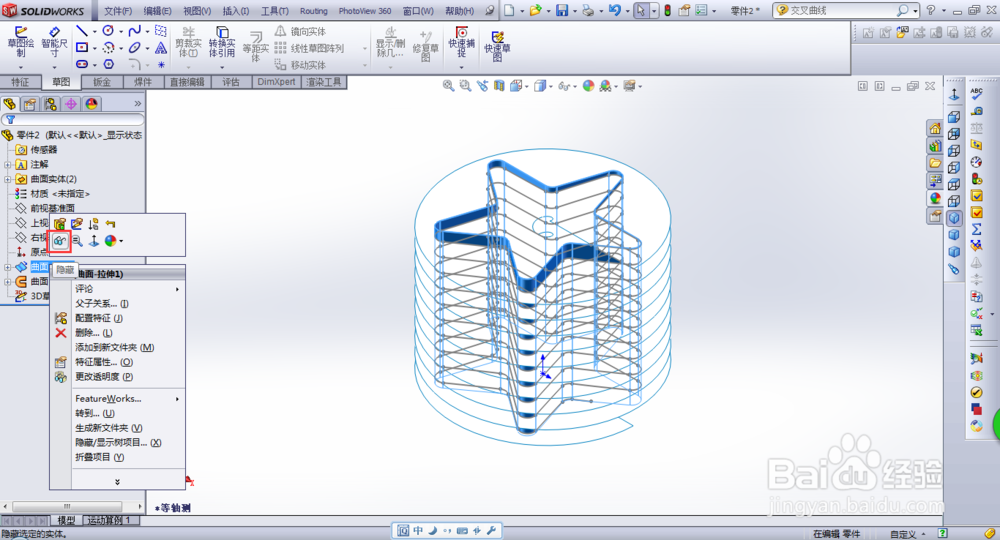

右键分别点击左边的特征树上的【曲面-拉伸1】和【曲面-扫描2】，点击【眼镜】图标，将【五角星曲面】和【螺旋曲面】通过如图所示的操作进行隐藏。

既完成星形弹簧路径的创建。

第四步 星形弹簧建模1/2

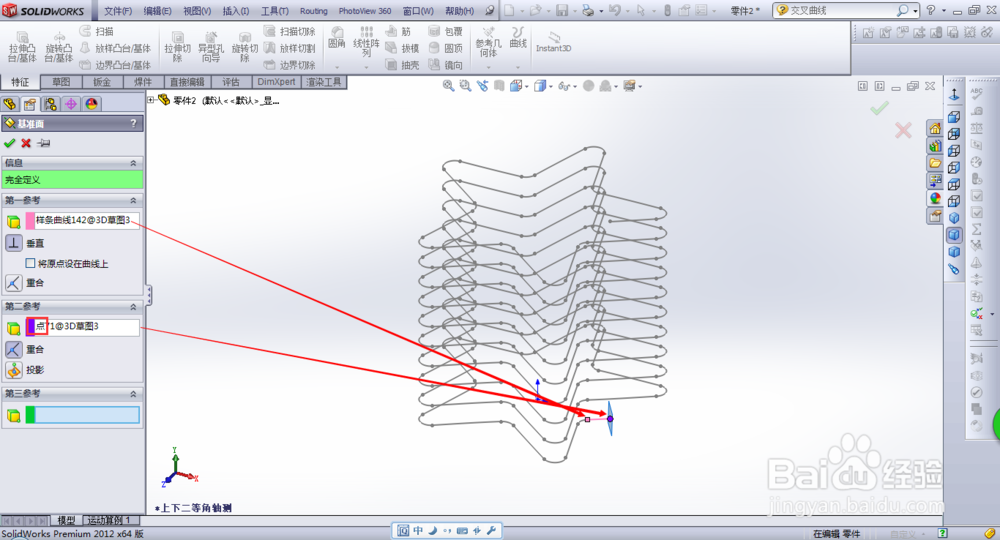

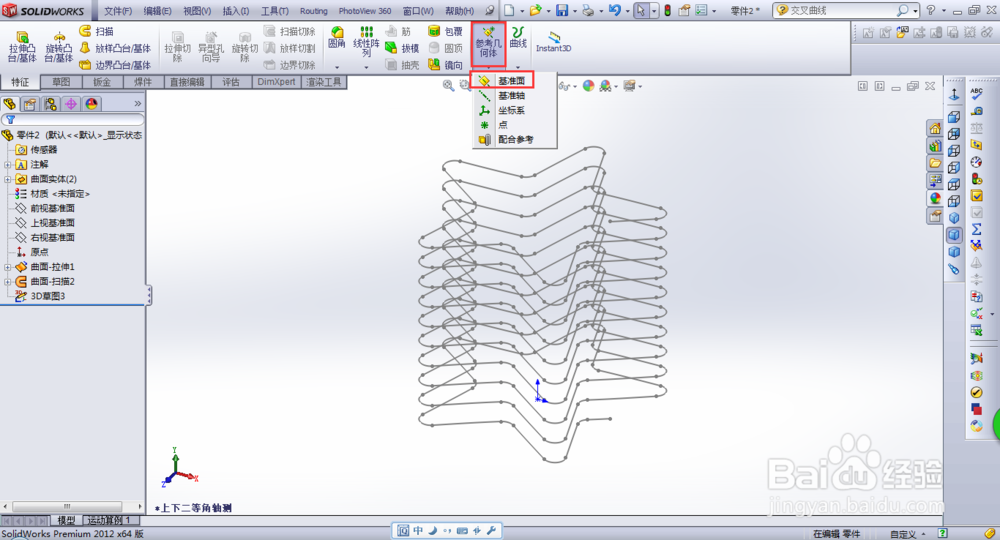

点击【特征】→【参考几何体】→【基准面】，

创建新的基准面（操作如图所示）

2/2

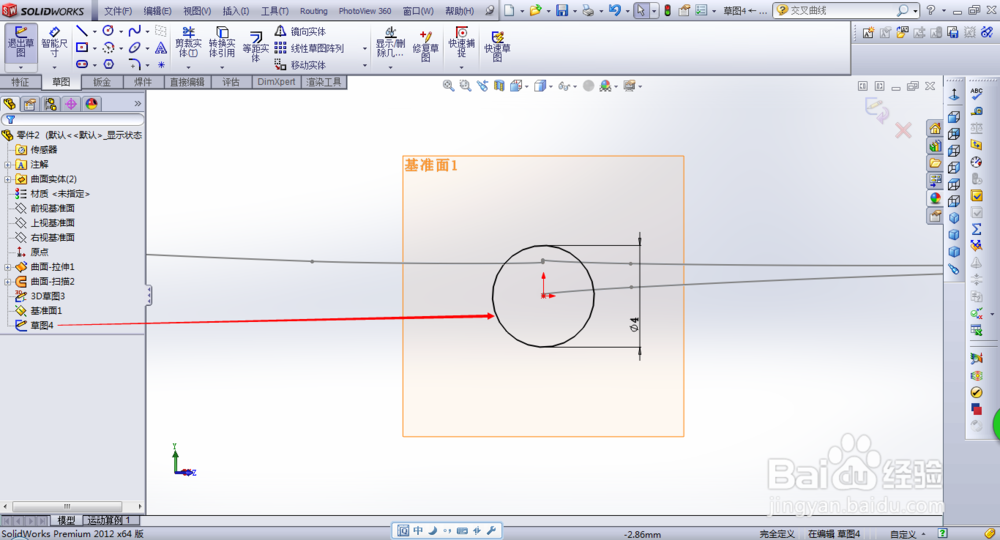

在新建的基准面上绘制如图所示的圆，之后退出草图。

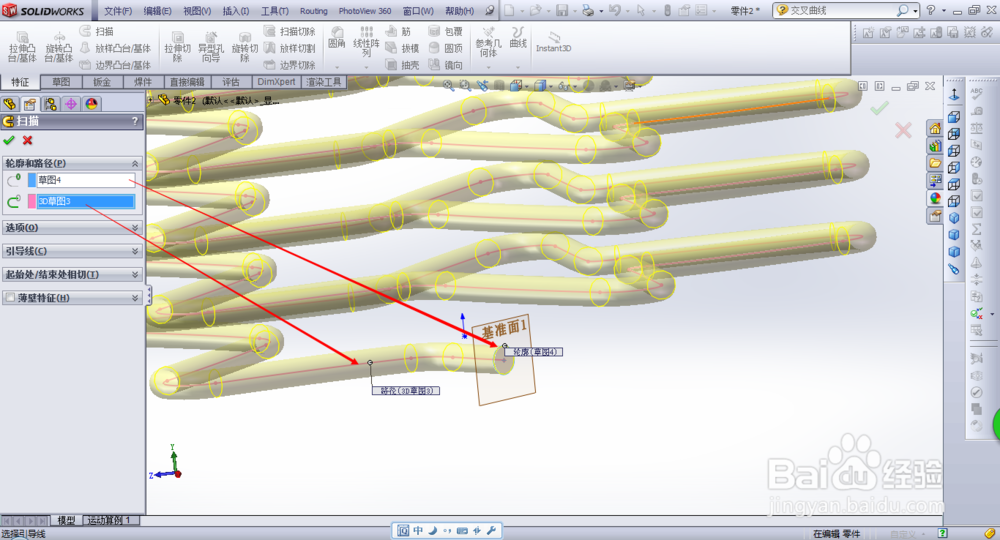

点击【特征】→【扫描】，左边【扫描】列表的选择按如图所示的选择，

退出特征就完成星形弹簧的建模了！

第五步 模型上色1/1

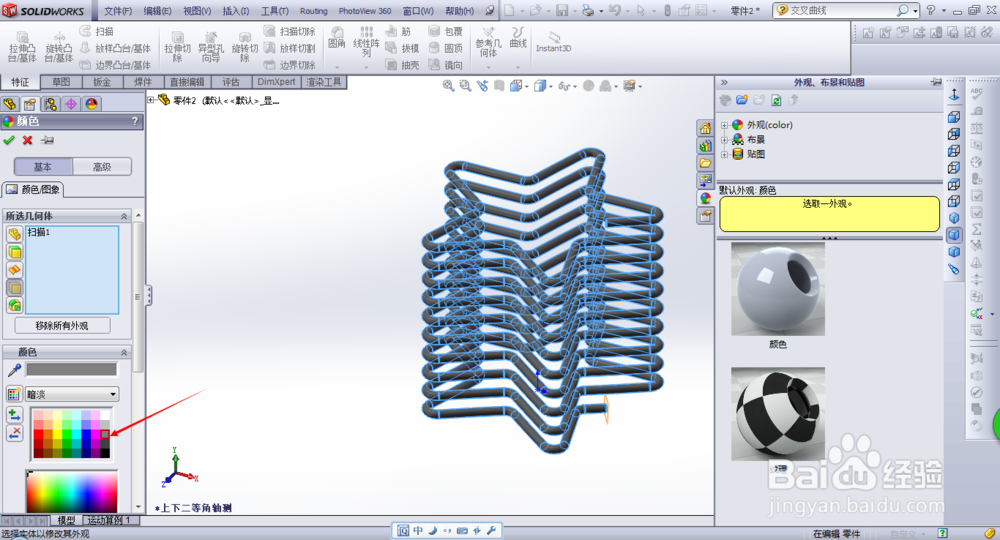

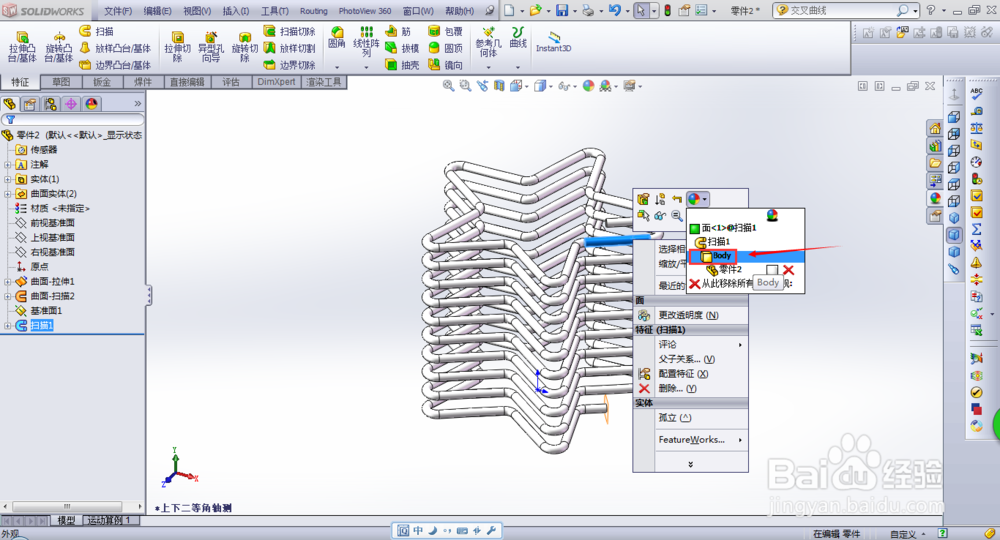

右键点击模型，出现的列表上选择【body】图标 → 在左侧列表选择颜色后，点击确定即可。

注意事项

要注意上述每一步的草图的独立创建，不要将多个草图绘制同一草图环境！
