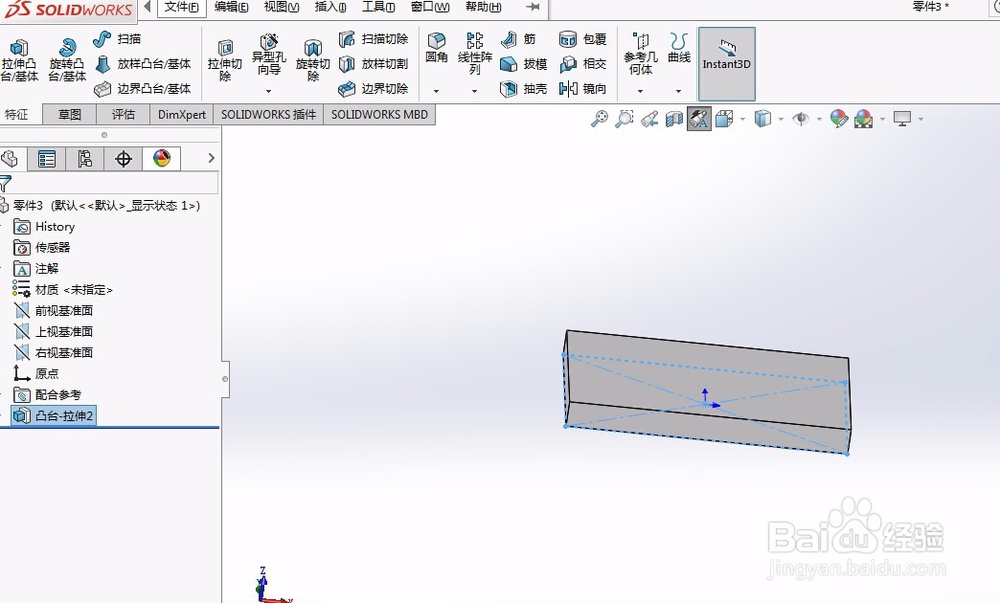

首先新建一个零件页面，先拉伸一个长方体（长100*宽50*高10），如图：

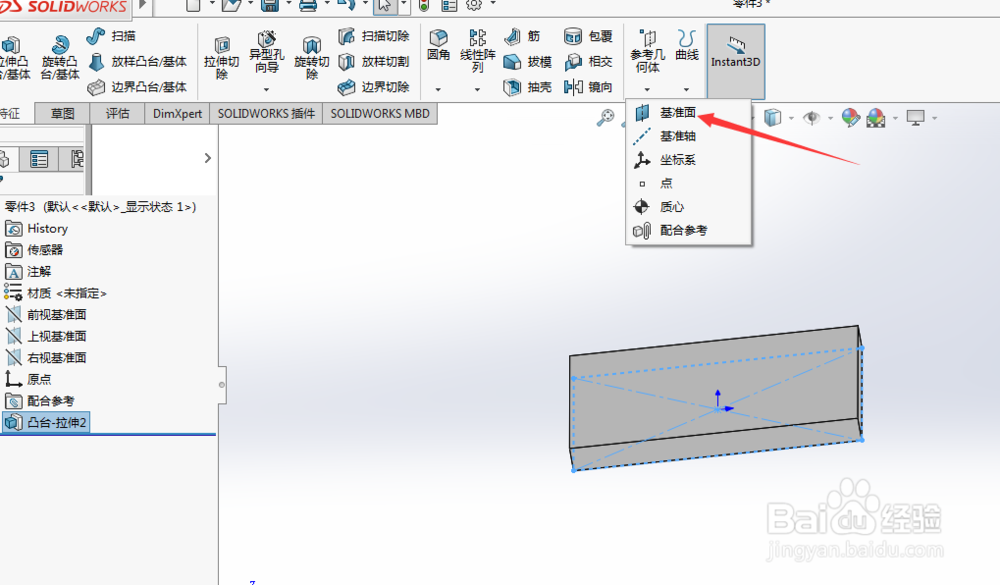

2/9然后，在特征选项中选择参考几何体下拉，选择基准面，如图：

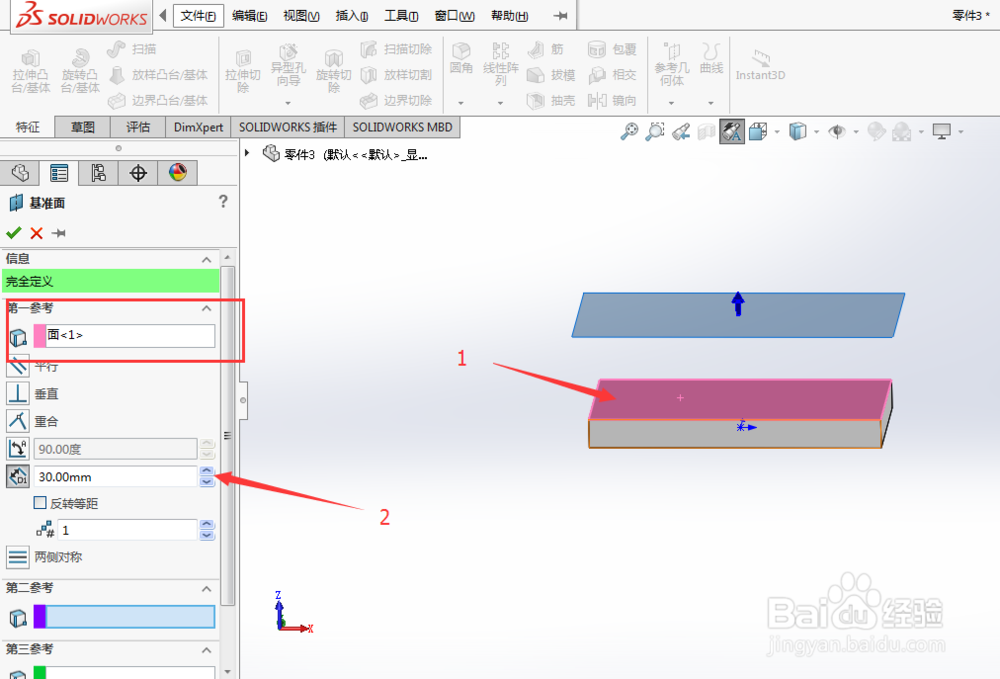

3/9跳出基准面编辑框，选择第一基准面，点选1，然后输入距离30，然后勾选，如图：

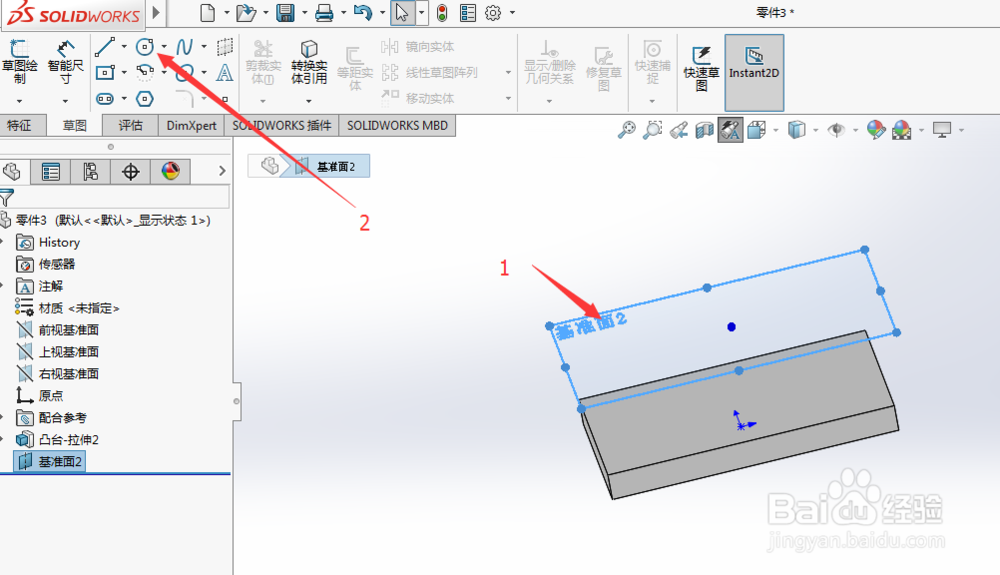

4/9基准面建好后，点选基准面2，然后在草图中点选圆，如图：

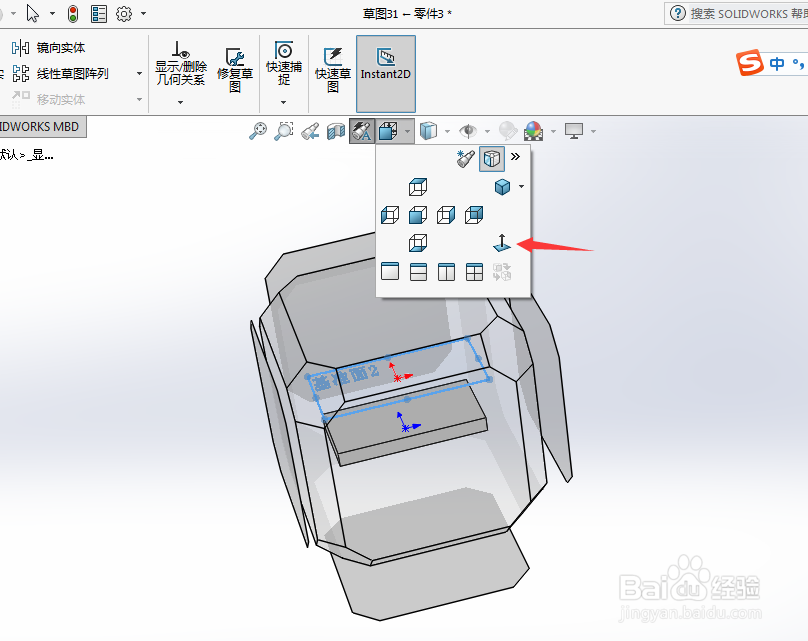

5/9按图中选择，将草图界面正视于界面：

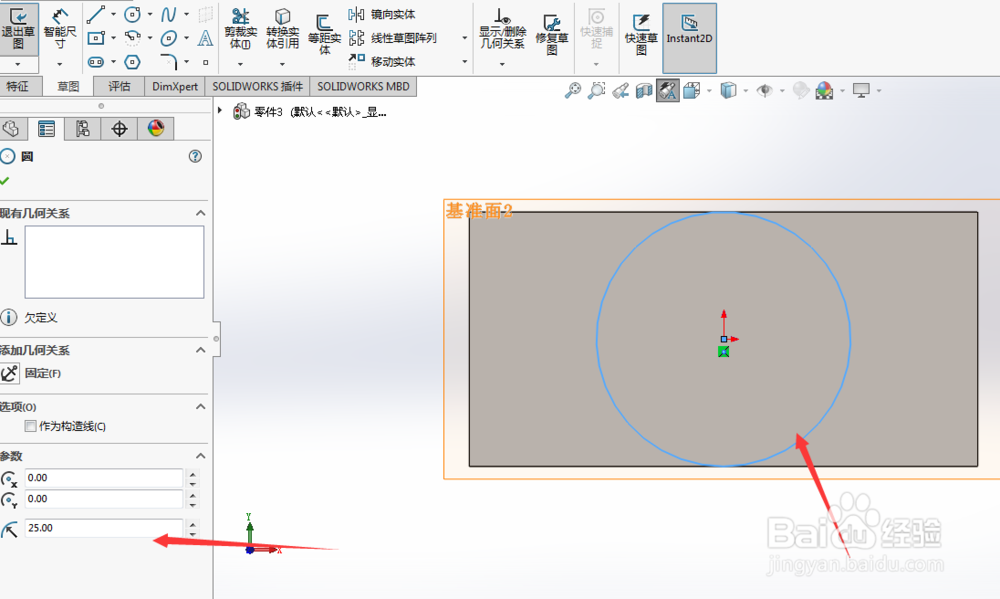

6/9绘制一个半径为25mm的圆，然后点击退出草图，如下图：

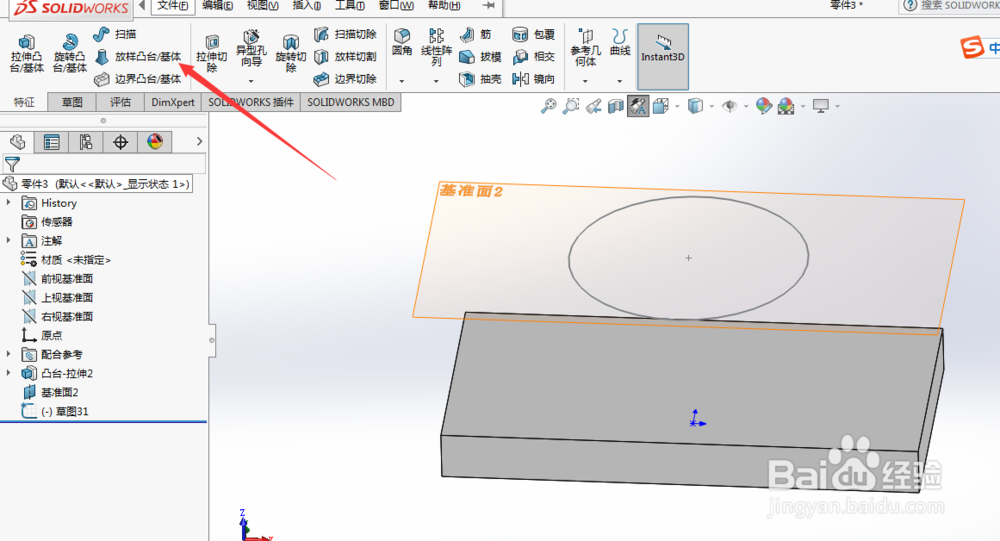

7/9在特征选项中选择放样凸台，如图：

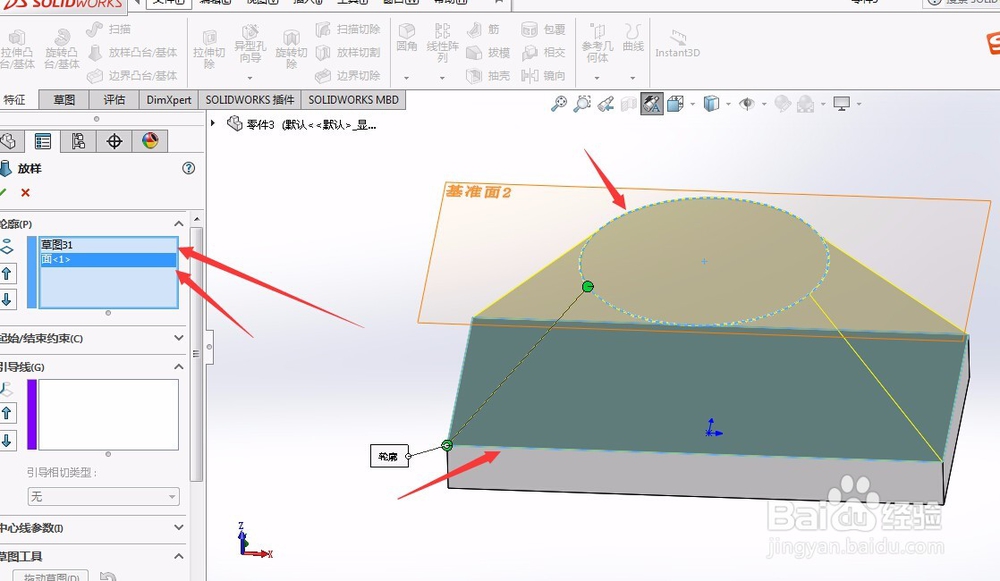

8/9在轮廓处选择圆和长方形，出现如下图形状：

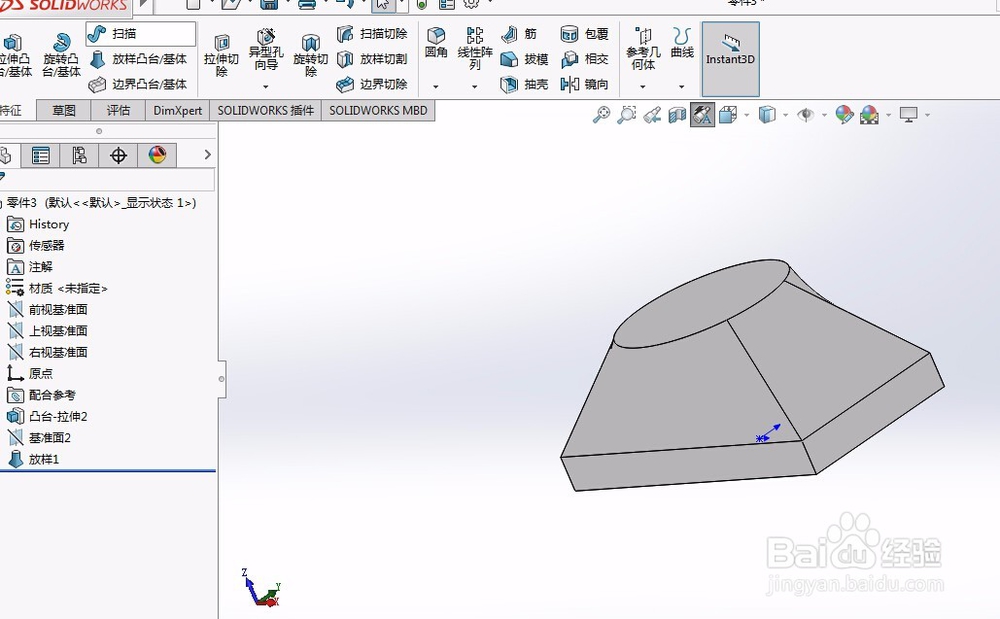

9/9最后勾选，完成放样凸台。
