旋转特征是creo建模中最常用的特征之一，可以通过草绘一个轮廓，草绘截面旋转一定的角度来创建壳体。本经验跟大家分享，creo旋转壳体的步骤。品牌型号：creo软件系统版本：creo7.0软件版本：creo三维模型方法/步骤1/12分步阅读

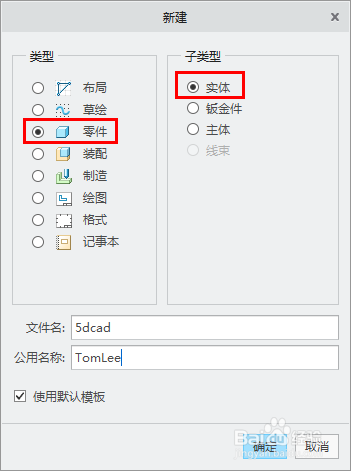

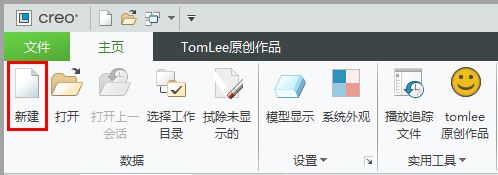

启动creo软件，在creo界面中点击新建文件图标，新建一个creo实体文件。

2/12

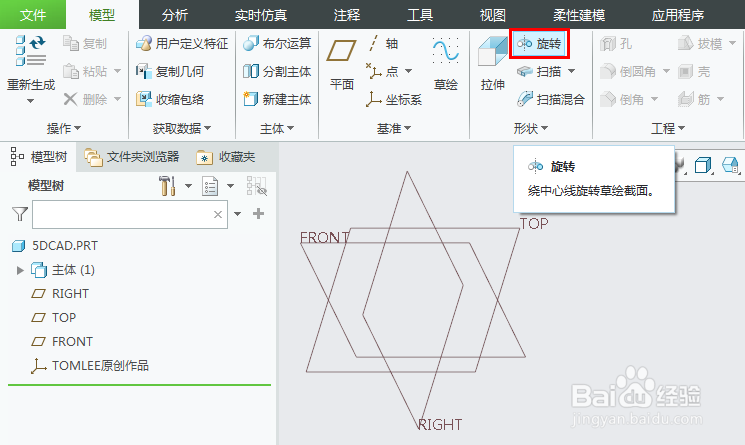

在creo软件界面，模型选项卡下点击旋转图标，启动旋转特征创建。

3/12

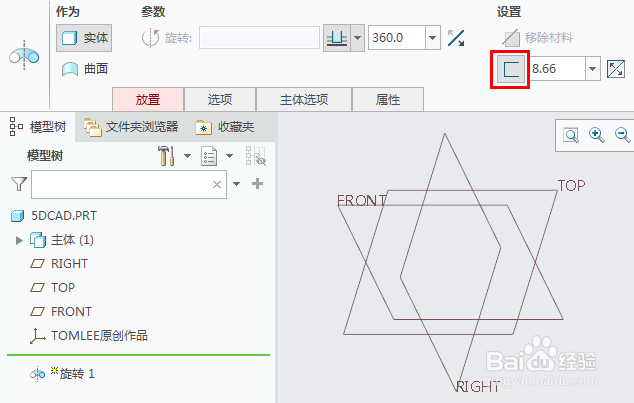

默认是旋转实体，这里我们可以在草绘前切换到旋转壳体的选择。在特征操控控板上可以点击“加厚草绘”图标，也可以在图形显示区单击左键弹出特征浮动工具栏上选择“加厚草绘”图标。

4/12

然后直接选择一个平面进入草绘，例如这里我们选择FRONT基准平面进入草绘。

5/12

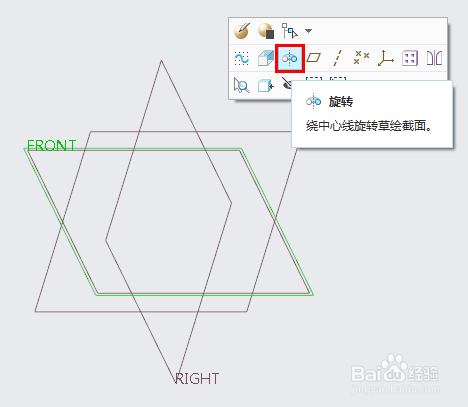

也可以先选择一个基准平面或者一个实体平面，然后在浮动工具栏中点击旋转图标，启动旋转特征创建。这样操作，就会默认前面选择的平面作为草绘平面。默认选择实体完成草绘后，也可以再切换为壳体。

6/12

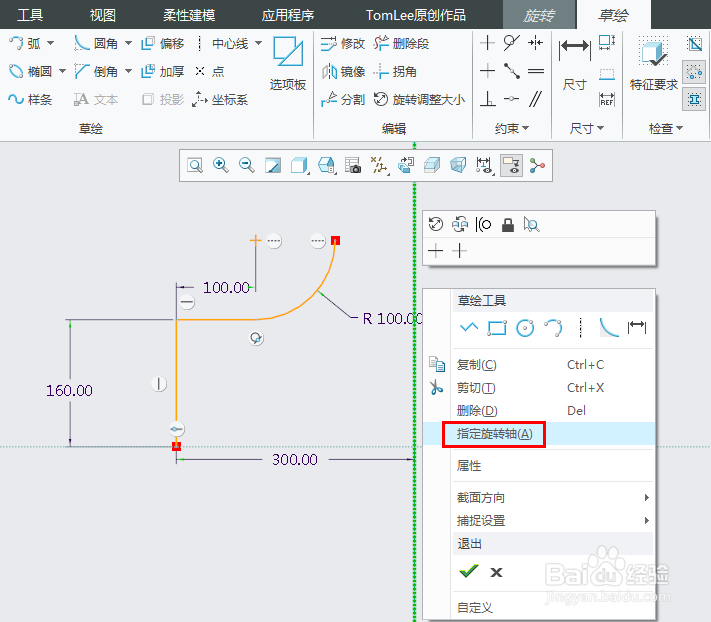

在creo草绘环境中绘制草绘轮廓，双击尺寸修改数值，旋转特征可以在草绘中选择一条中心线定义为旋转轴，草绘轮廓必须在中心线一侧。

7/12

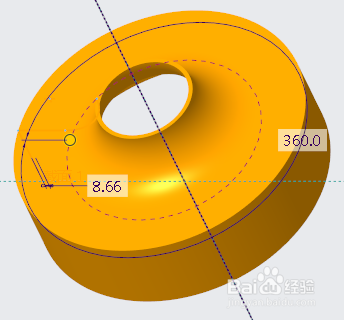

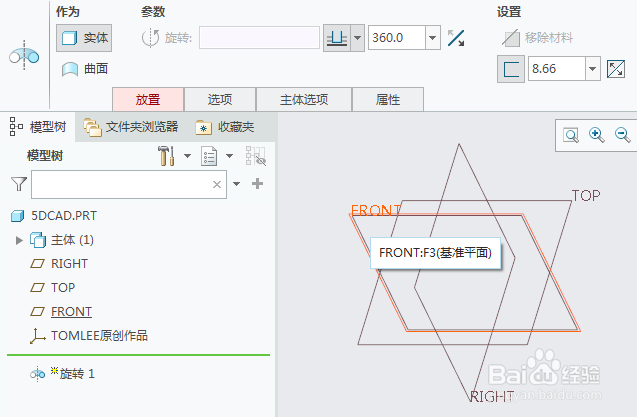

完成后退出草绘环境，因为前面已经选过旋转壳体，所以creo不再默认旋转实体，草绘平面绕设置的旋转轴默认旋转360度，创建壳体几何。

8/12

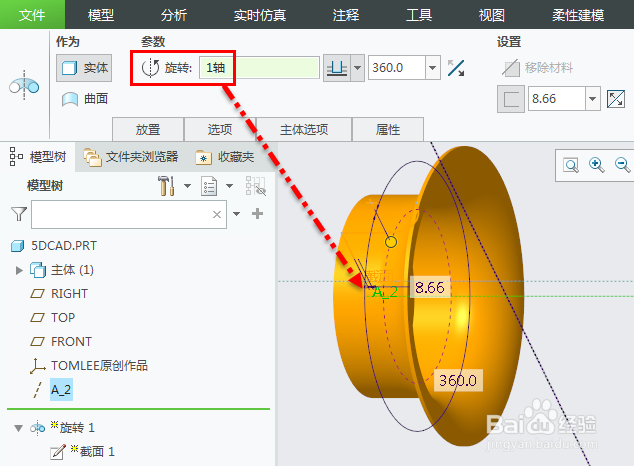

也可以不使用草绘的中心线作内部旋转轴，直接在模型上选择一条边、曲线或者基准轴来作为外部旋转轴。

9/12

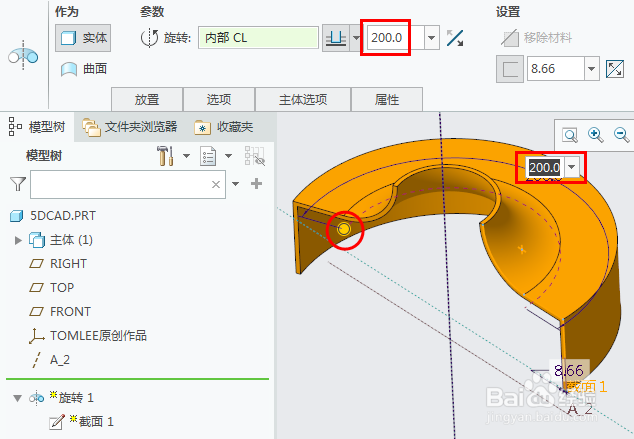

可以直接在旋转特征操控板的尺寸栏修改尺寸，也可以在图形显示区双击尺寸修改，还可以直接拖动黄色小圆圈来改变旋转角度。

10/12

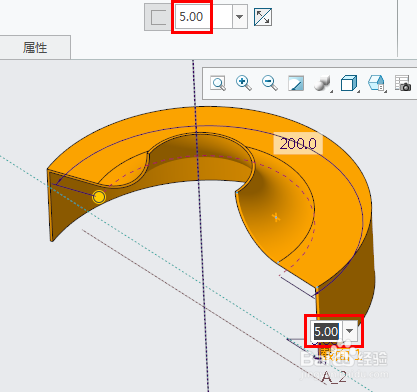

旋转壳体还多一个壁厚尺寸，同样可以在旋转特征操控板的尺寸栏修改尺寸，也可以在模型显示区双击尺寸修改。

11/12

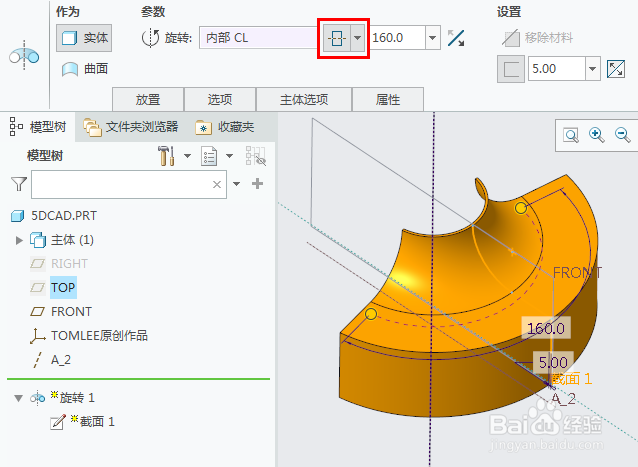

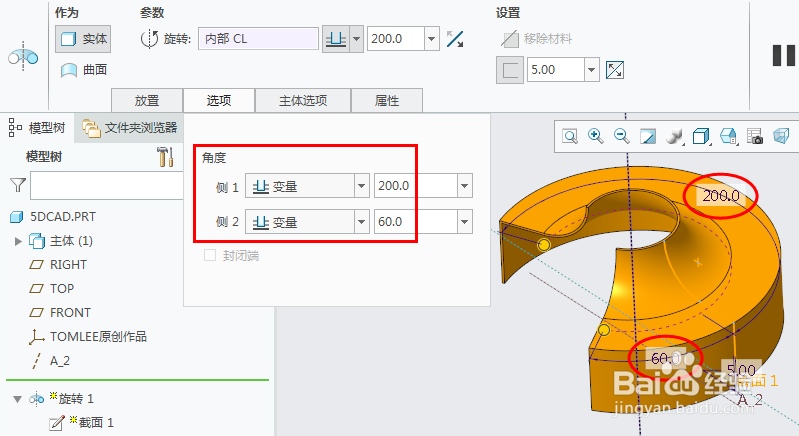

在选项卡内可以定义两侧不同的旋转角度数值，这样草绘截面就会从Front基准平面往两侧旋转不同的角度。

12/12

还可以将特征操控板中的角度选项选为“对称”，这样旋转的壳体在草绘平面Front两侧定义相等的旋转角度。

注意事项

旋转特征需要定义一个旋转轴。

旋转轴可以在草绘内部定义，也可以在模型中选择基准轴等。

CREO如何旋转壳体加厚草绘
