我们在绘画虚线时往往因为图形比例的原因，画出的虚线看上去是“实线”，这时，我们就需要调节线型比例。方法如下：工具/原料moreAutoCAD电脑方法/步骤1/3分步阅读
2/3
3/3
方法/步骤21/3
2/3
3/3
注意事项
当我们的虚线太短时，画出来的虚线就会显示成实线样式，只有放大才能看清楚“真面目”，这样影响到我们图纸设计的视觉效果，如下图所示：
2/3选中你的虚线，打开“特性”面板，这时我们会看到在“特性”面板里面，有一项“线型比例”是“1”，我们把“1”改成10可以看一下效果，如果不行就再放大，直到显示为虚线为止，这是因为我们的线太短，所以它的小线段以1的比例聚集在了一起，成了“实线”；
3/3调到合适的线型比例后，虚线样式就显示出来了，如下图所示：

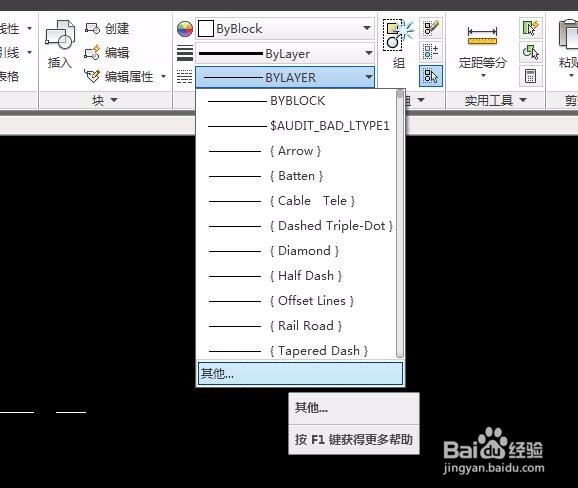

方法/步骤21/3第二种方法就是，更换其他线型的虚线。点选“其他”

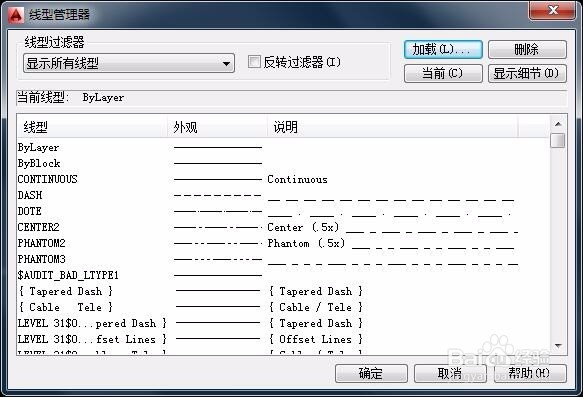

2/3如果现行管理器里面没有你想要的线型，点加载，打开“加载或重载线型”对话框

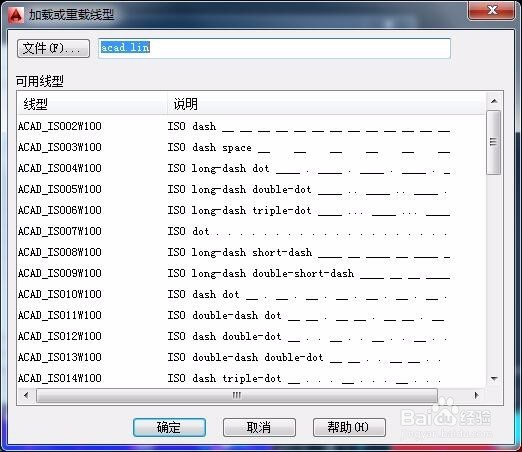

3/3在打开的“加载或重载线型”对话框中选比例大一些的虚线即可。
注意事项如果想知道CAD的更多问题解决方法，可以关注我！
