保温型电热水壶，除了具有快速的烧水功能以外，还加装了PTC保温功能，由于保温电热水壶与普通电热水壶价格差距越来越小，很多家底也选择了具有保温功能的电热水壶，此类电热水壶怎样进行检修呢？下面就由笔者做分享。工具/原料more万用表 开口螺丝刀 十字螺丝刀方法/步骤1/7分步阅读

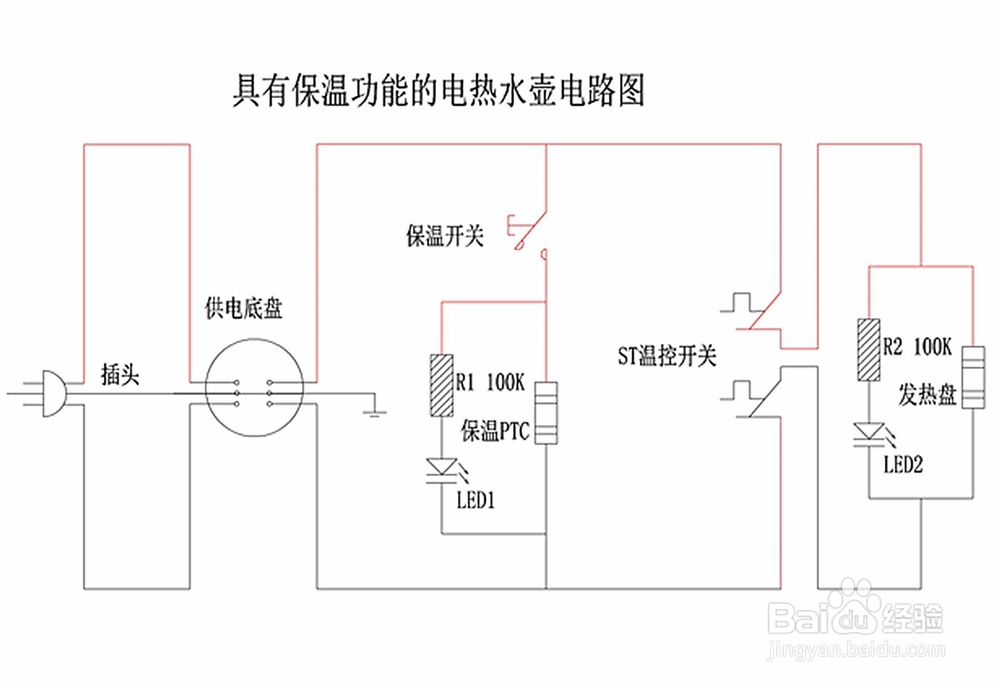

电路原理图

从电路图我们可以看到，保温型电热水壶具有防干烧双金属片温控开关、蒸气双金属片开关控制自动烧开水后停电功能，而保温功能使用了PTC加热器来实现。烧开水与保温由二个回路组成，互不影响。

2/7

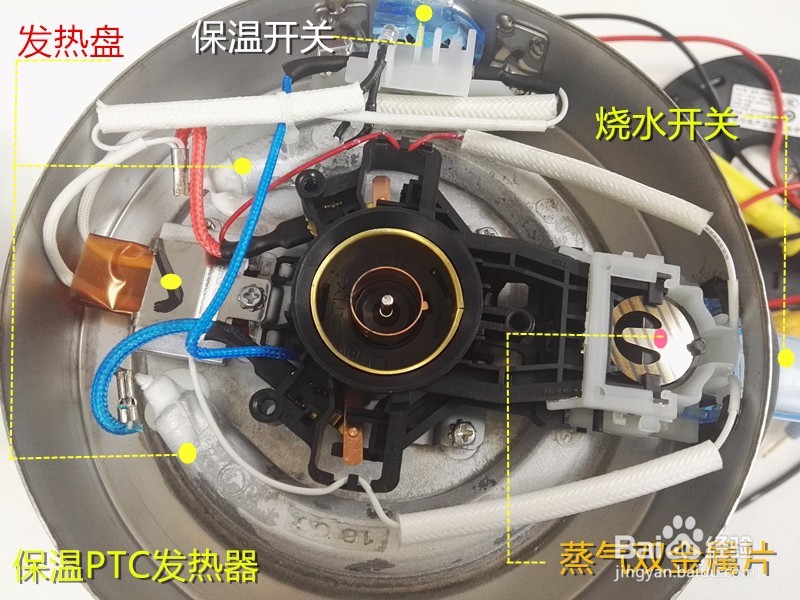

外观与内部布置

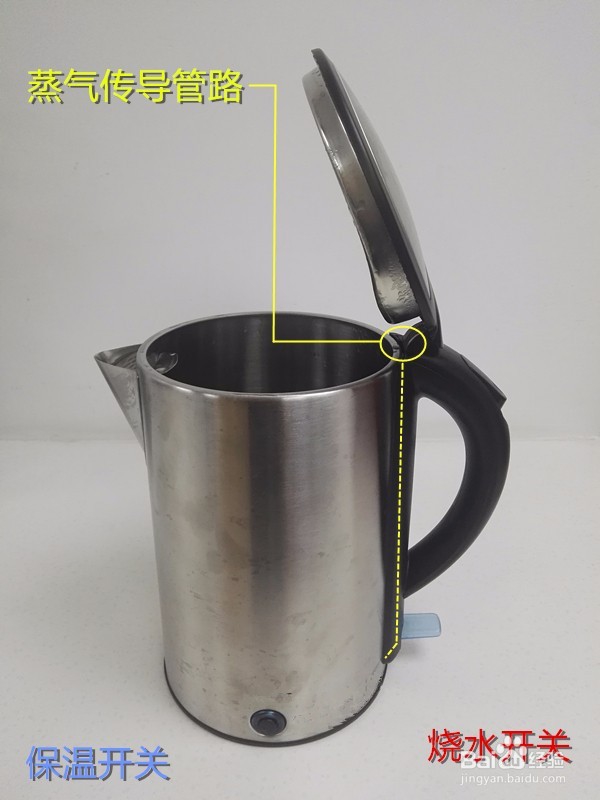

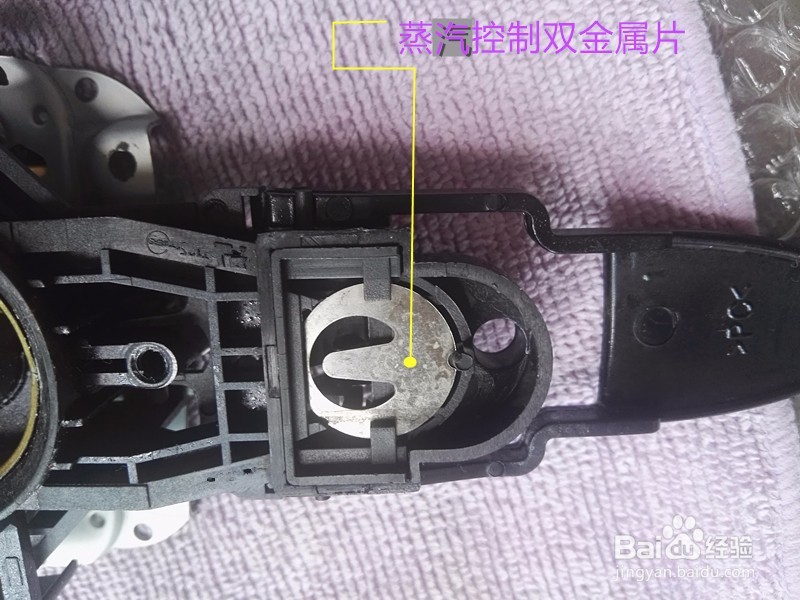

水烧开后，蒸气将按下图的指示方向，由上而下进入电热水壶的底部“蒸气控制的双金属片”附近。当蒸气热量积聚到一定量时候，烧水开关将被释放。

3/7

不拆开检查：

在不拆开之前做检查主要是为了避免是供电故障而产生误工情况，方法是用万表电阻档进行检测，在按下加热、保温开关后，负载的电阻是多少？

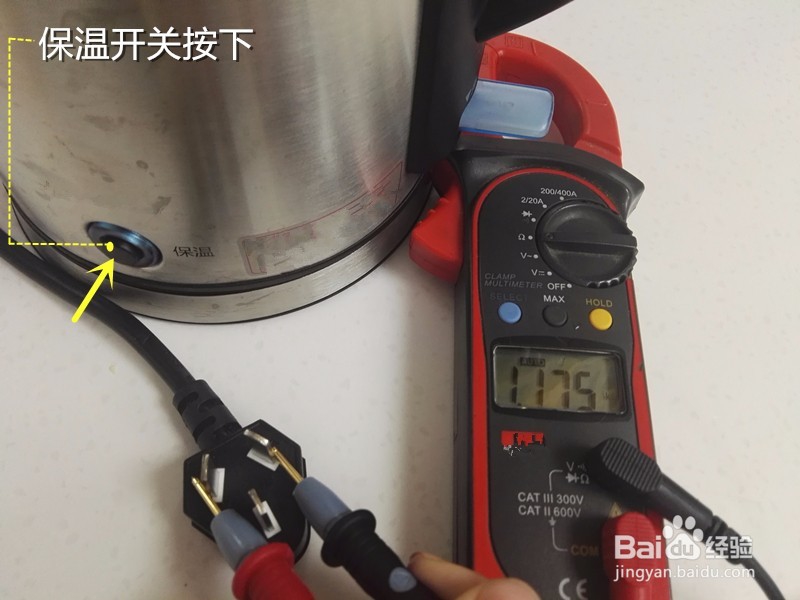

详细方法见下图：用万用表检测电源插头火线L与零线N之间的电阻值，在按下保温按钮的情况下，由于保温PTC发热器电阻值受温度影响，检测的电阻值约为1000Ω, 表中是1175Ω.

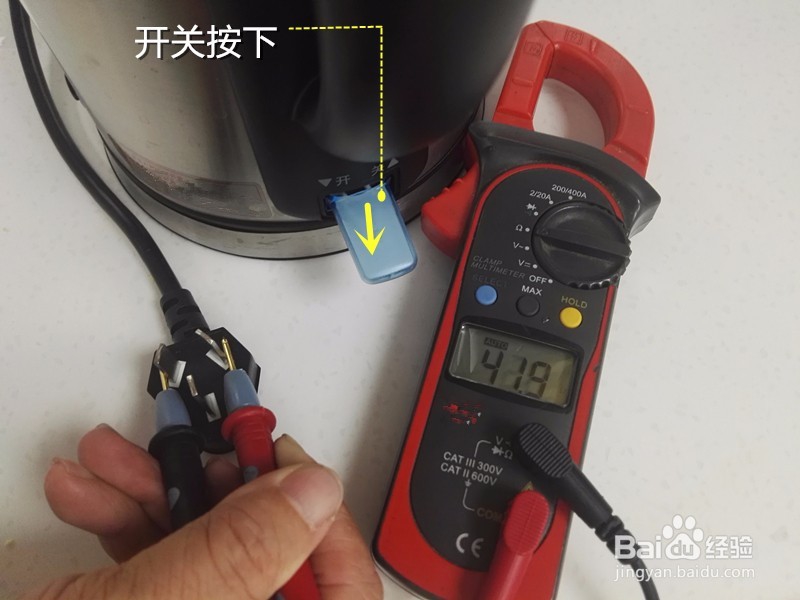

在按下烧水开关后，检测的电阻值一般在25-50Ω之间，表中是41.9Ω，表明正常。

4/7

拆开底座检查：

电热水壶的底座是给电热水壶供电的，由于触点经常的闭合与分开，可能存在接触电阻过大而烧蚀的情况，所以拆开电热水壶底座检查也是一项重要的检修工作。

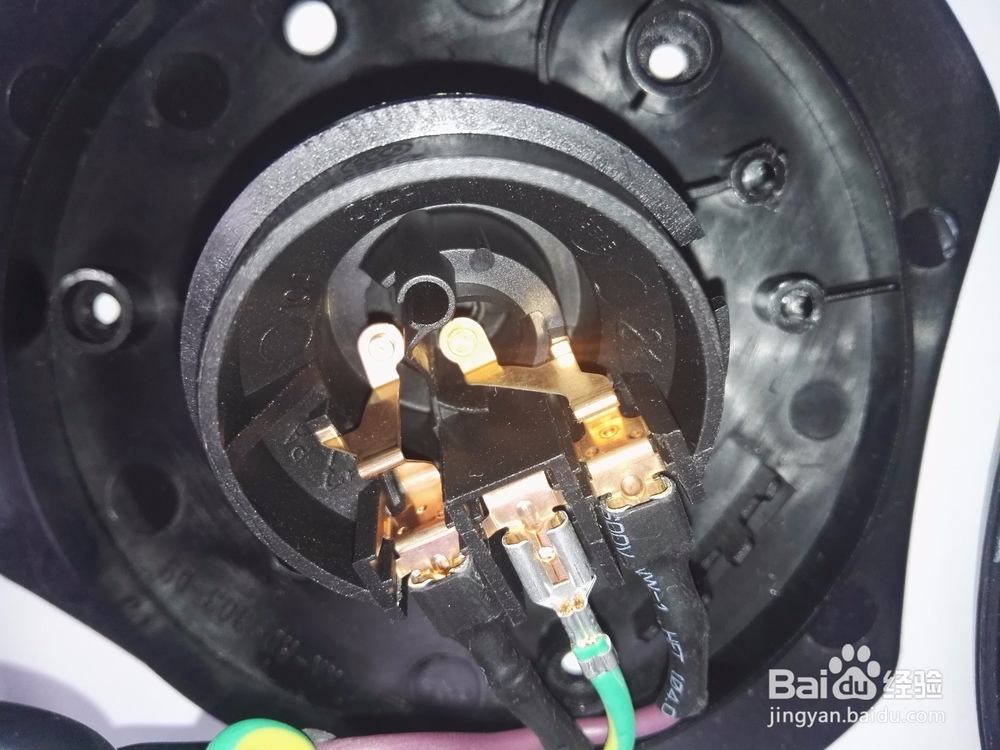

见下图，用开口的螺丝刀将底座拆开，请细心检查触点的状况，下图是接触较好的状态。

5/7

发热盘检查：

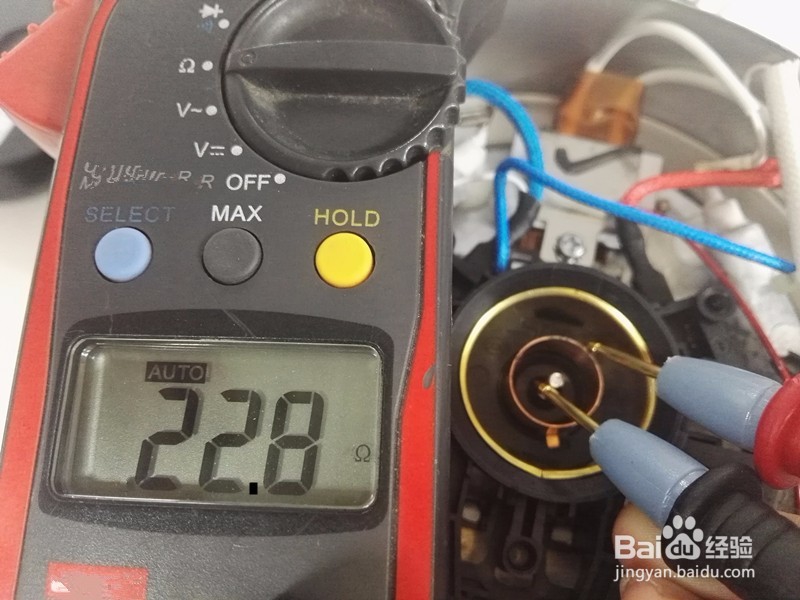

用万用表电阻档检测发热盘的电阻值，由于电热水壶的功率不一致，一般在25—50Ω之间，电阻值偏差主要来自万用表本身、温控器触点状态不同有关。

6/7

温控器检查：

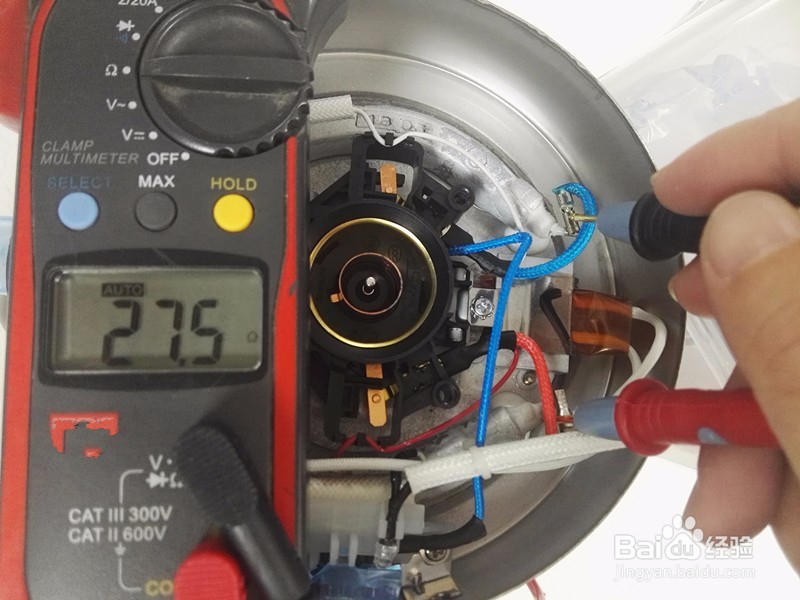

温控器检查的主要办法是将烧水开关闭合后，从水壶底部导电环处检测发热盘的电阻值，如果检测的电阻值接近发热盘的正常电阻值，则表明温控开关的触点是好的。

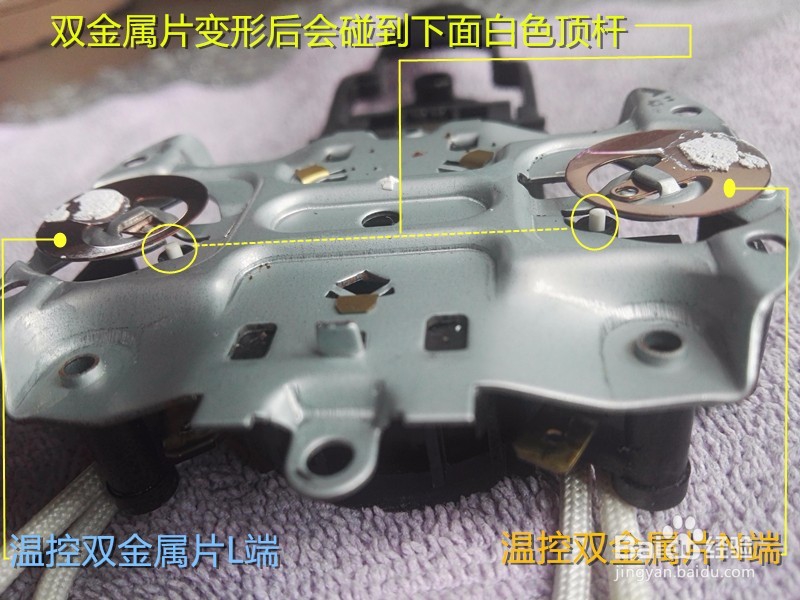

图中后面二张是完全拆开的温控器，可以看到双金属片是温控器的核心控制部件。

7/7

保温PTC发热器检查：

保温发热器利用了PTC发热器特性，在温度不同的时候，PTC发热器电阻值不一样，它会随着温度的升高而电阻值升高，功率随着温度的升高而下降。

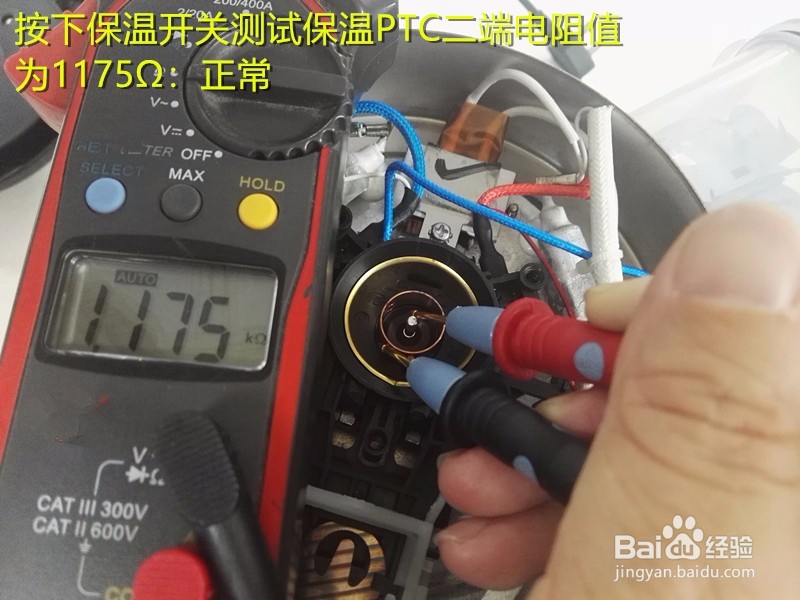

当我们用万用表检测时，电阻值在室温下约1200Ω.表中为1175Ω，表明正常。

注意事项

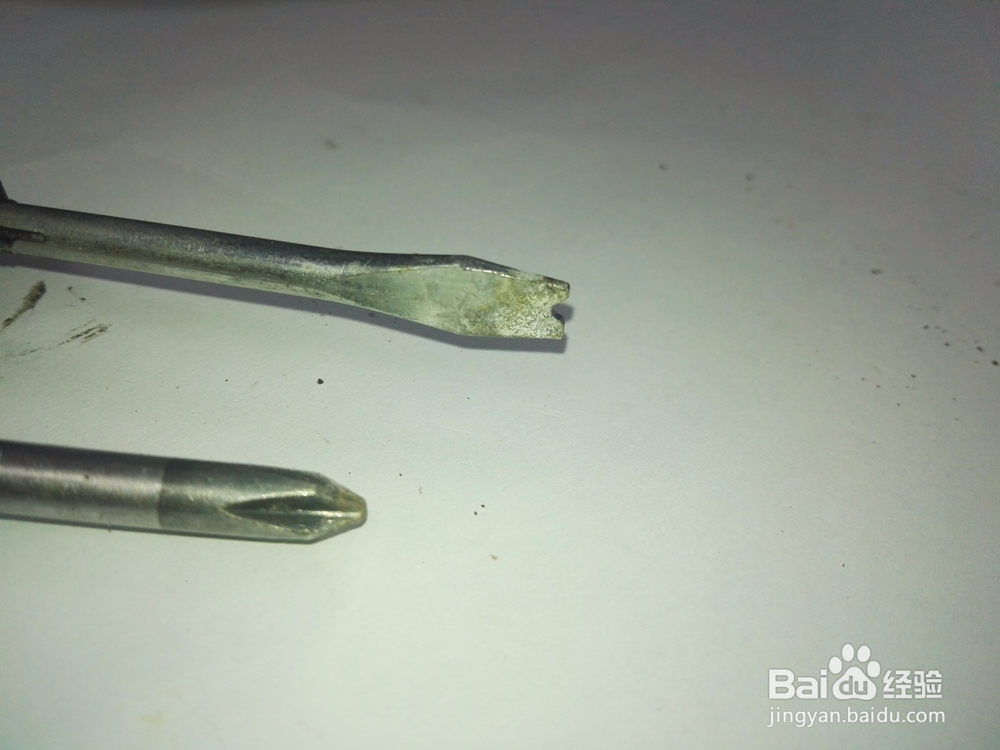

电热水壶固定螺钉如果是一字开口中间凸起的，要用一字中间开口的螺丝刀才能拆卸，当然你也可以将一字螺丝刀中间开个口进行操作。
