订阅PROE怎样用边界混合做实体化切除？
来源：网络收集 点击： 时间：2024-03-11【导读】：
利用PROE的【混合曲面】功能做实体化切除，绘制如下零件：工具/原料morePROE软件操作步骤1/5分步阅读
2/5
3/5
4/5
5/5
proe切除

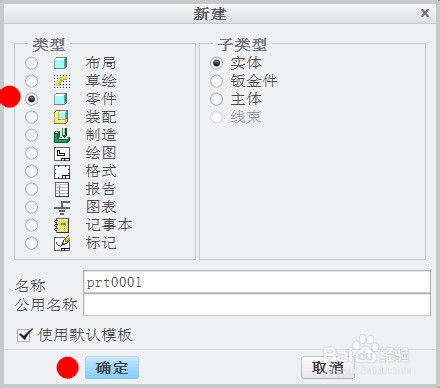

打开PROE软件(这里以PROE的creo1.0版为例)，新建一副零件图。

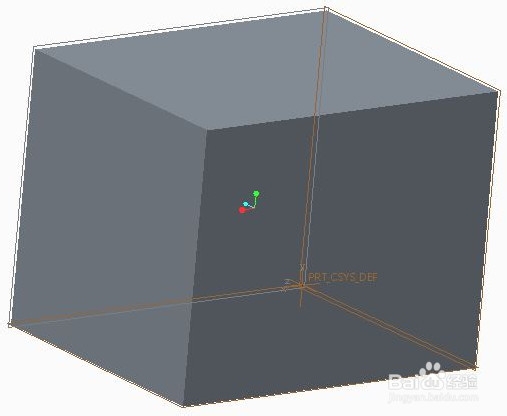

2/5首先【草绘】一个矩形并【拉伸】，绘制一个立方体。

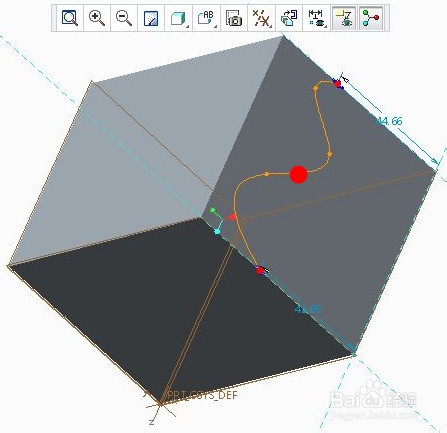

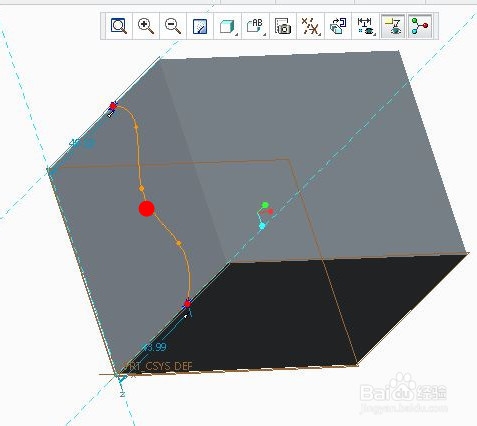

3/5分别以零件左、右表面为基准，利用两次【草绘】命令，在两个面上分别草绘一条曲线。

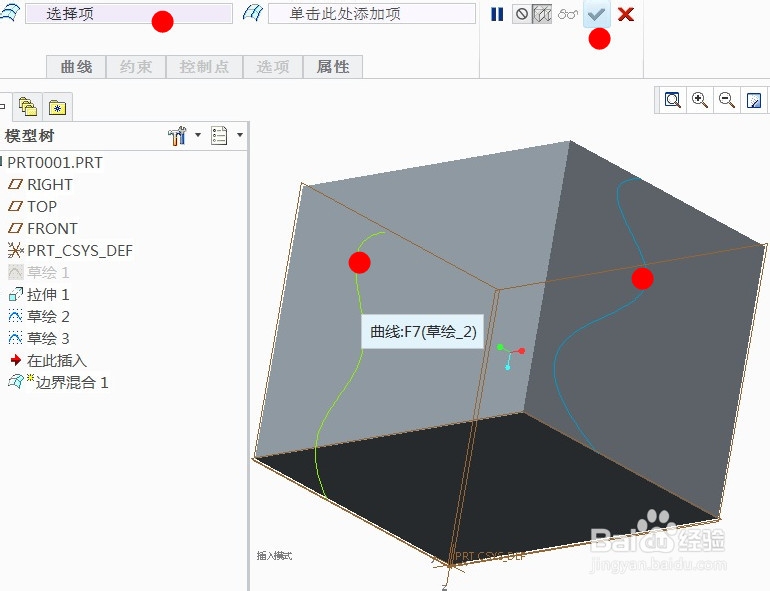

4/5点击上方菜单中的【边界混合】命令，点击【选择项】，按住【ctrl】键选中两条曲线，完成混合，打钩确认。

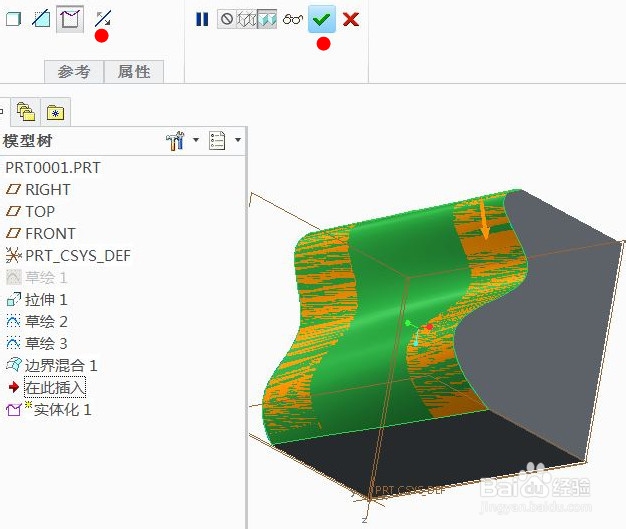

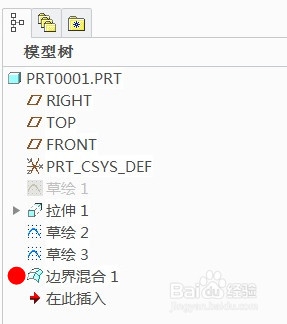

5/5选中模型树上的【边界混合】，点击上方菜单中的【实体化】命令，做实体化切除，选择合适方向，打钩确认。
