在使用solidworks及其它三维软件，经常碰到草图不完全封闭无法生成实体，却又找不出问题，solidworks中有一个检查草图合法性的功能，很多人没有用过，这里分享给大家。工具/原料moresolidworks电脑方法/步骤1/7分步阅读
3/7
4/7
5/7
6/7
7/7
注意事项
首先用solidworks软件绘制一个草图。我这里以一个多边形为例。
2/7在菜单栏选择工具/草图工具/检查草图合法性。

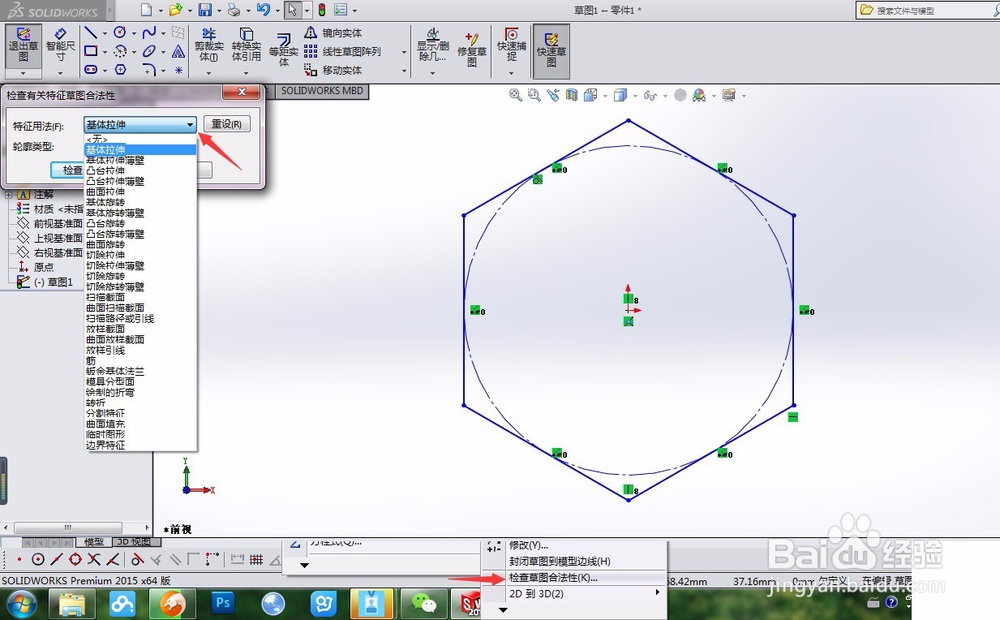

3/7随意选择一个基体拉伸命令

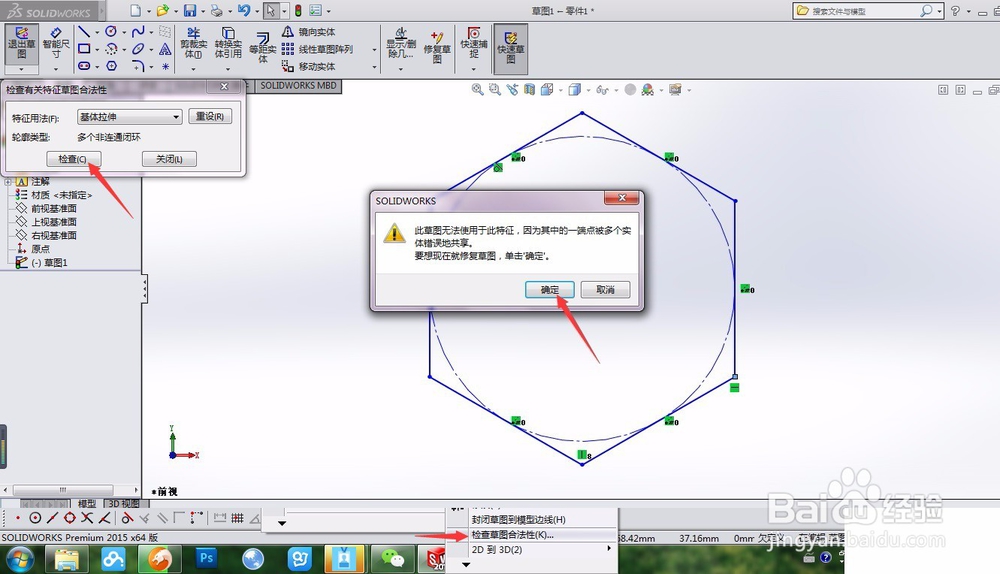

4/7检查结果如图，有一个端点错误，点击确定。

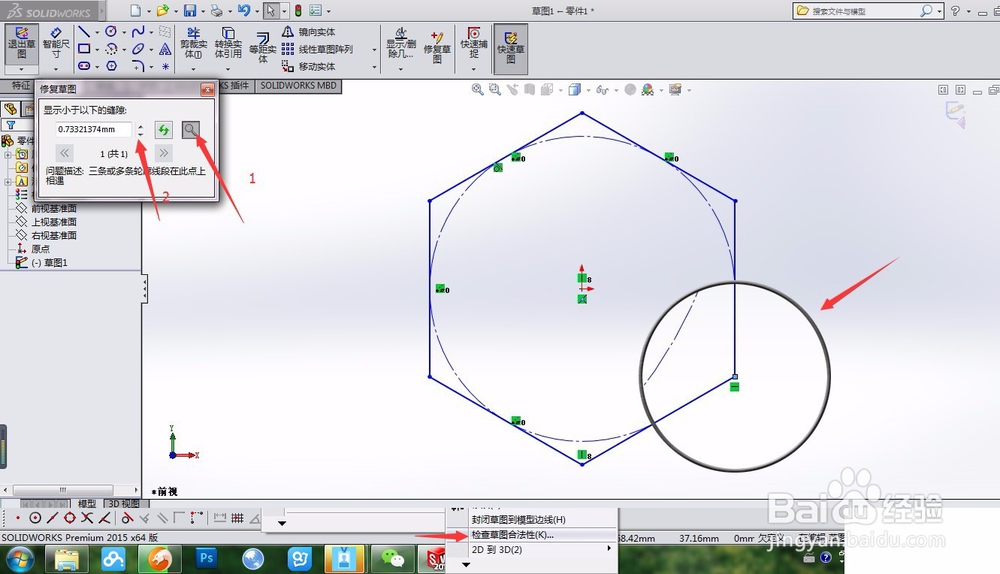

5/7点击放大镜会提示错误点，但可能不明显，可以调小缝隙，如图

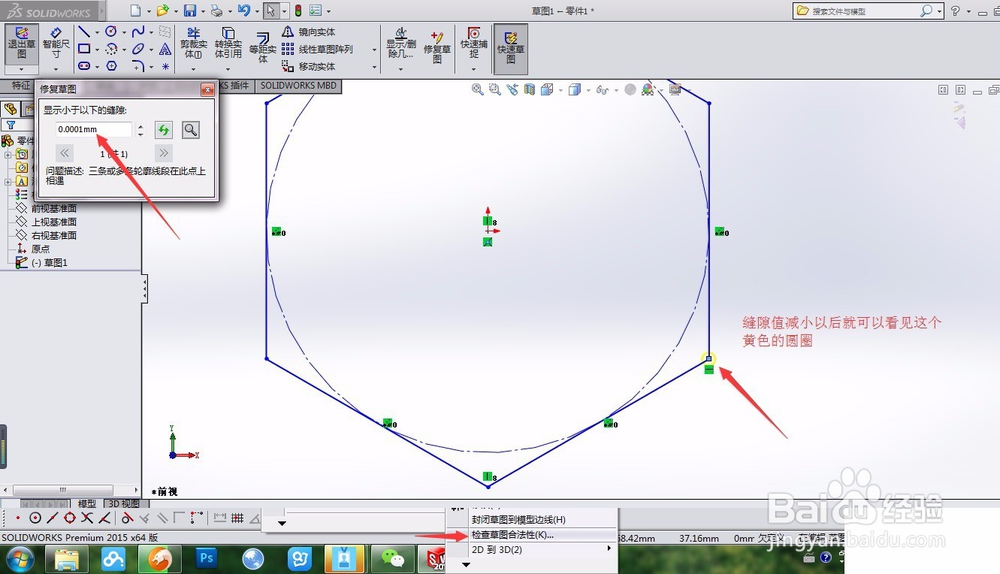

6/7放大到一定程度，就可以看见这条多余的线

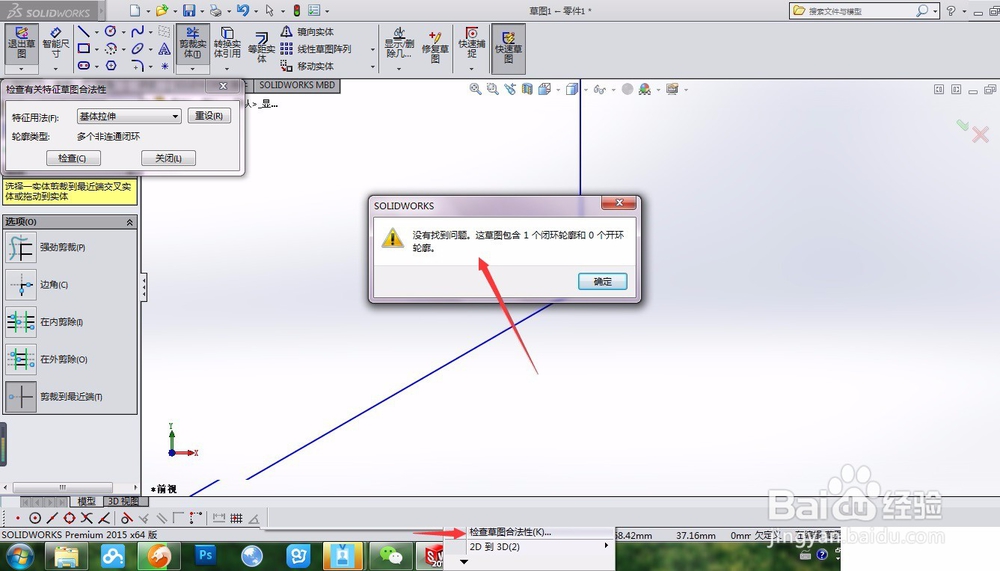

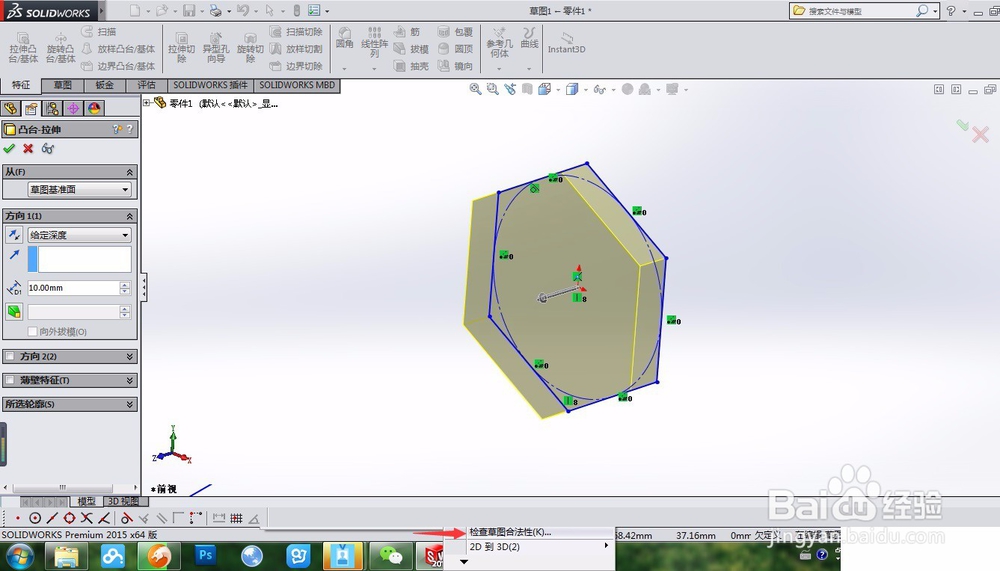

7/7剪掉这条线，再次检查，没有问题，可以进行拉伸。
注意事项软件操作需要耐心，一些小的错误很难觉察，更需要我们熟悉软件的各项功能。
