订阅Pro/E 5.0当中如何添加3D（三维）注释
来源：网络收集 点击： 时间：2024-03-11【导读】：
此文介绍我使用Pro/e 5.0之中关于3D标注的一些经验，现在给大家分享一下。工具/原料more可以绘图的电脑一台并配备鼠标键盘Pro/E 5.0软件方法/步骤1/2分步阅读
2/2
方法/步骤21/5
2/5
3/5
4/5
5/5
注意事项
这是我已经做好的效果图，大家可以看看
2/2在Pro/E界面单击新建文件，创建你自己所绘制的三维模型。然后在软件的上面寻找到打开3D注释开关，打开方法有两种：
第一种，在软件上面菜单栏的下方软件默认界面从左至右第5个命令条组当中的第5个开关（此按钮的意思是：打开或关闭3D注释及注释元素）。
第二种，在软件上方菜单栏选择视图→显示设置→基准显示，找到最下方的3D注释选项框，前面打钩。如下图↓
注意：这个开关必须打开，要不然你在3D标注中的文字是看不到的。

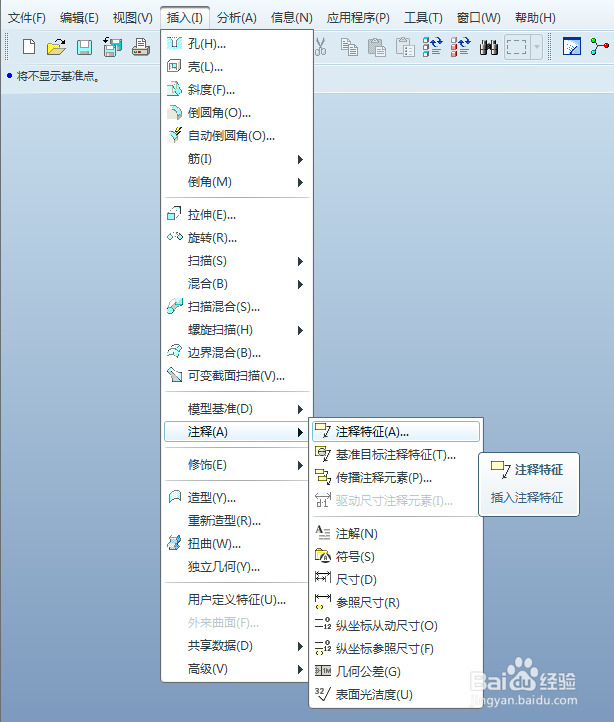

方法/步骤21/5然后，菜单栏依次打开如下图所示命令。或者在软件右侧找到标注3D注释按钮↓

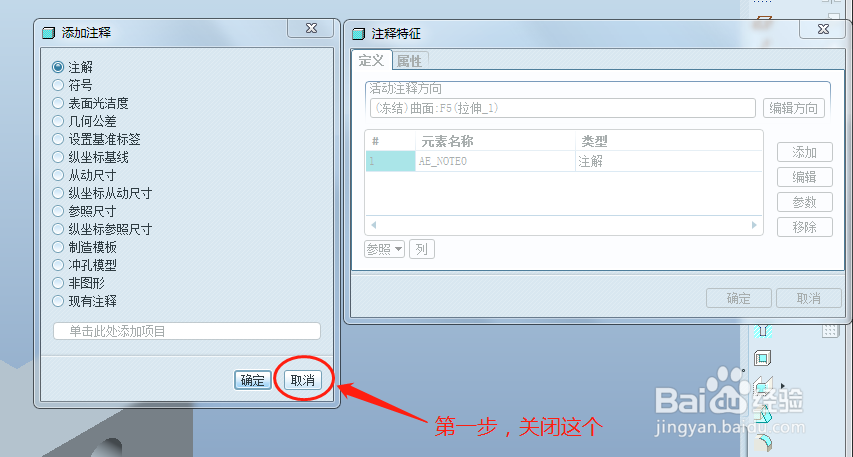

2/5打开3D注释按钮之后，首先关闭左侧这个选项框。我们先来看看右侧这个选项框

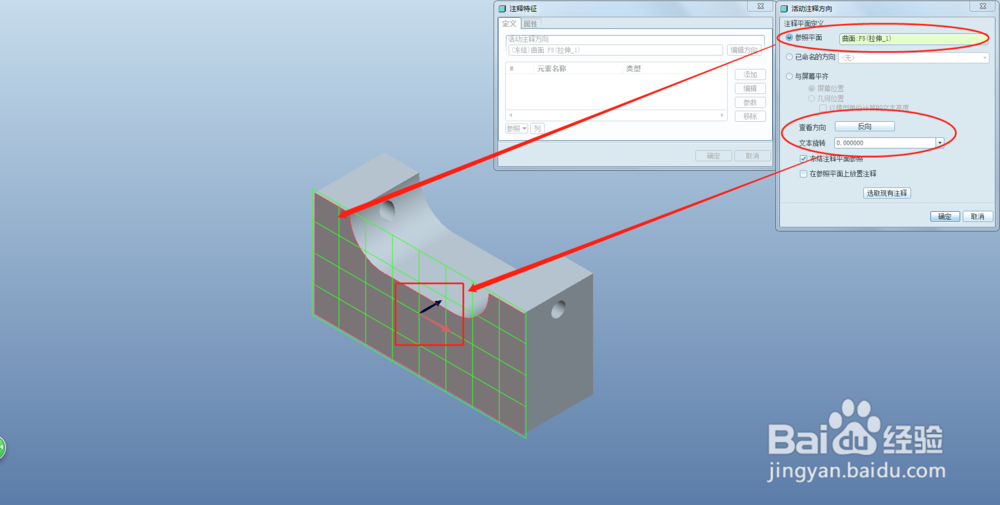

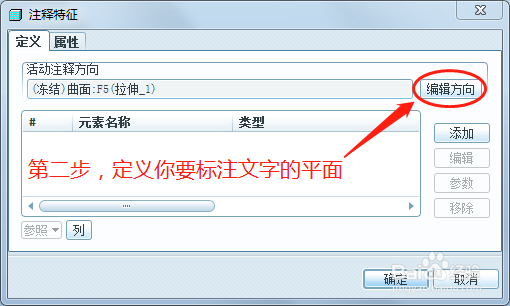

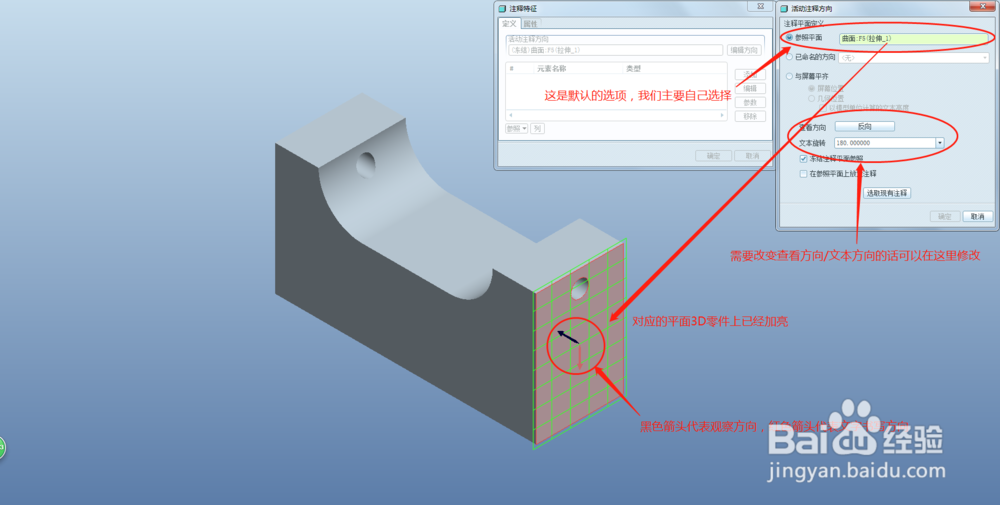

3/5选择你自己需要标注文本的平面，然后选择确定，退出

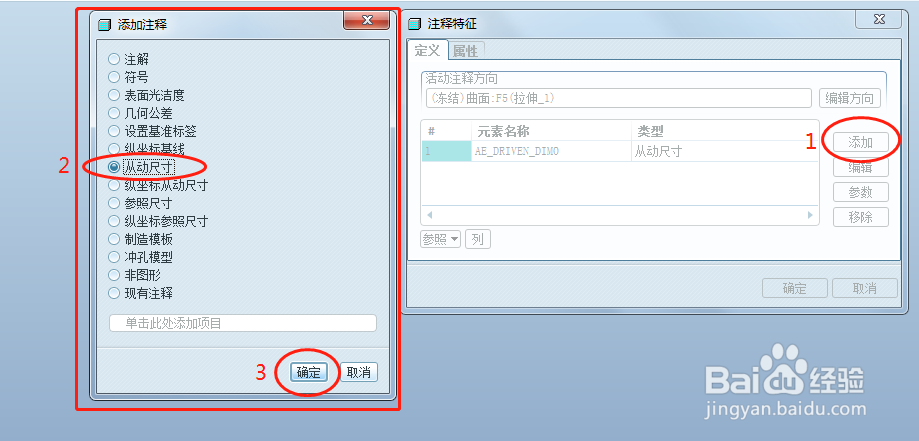

4/5按图依次选

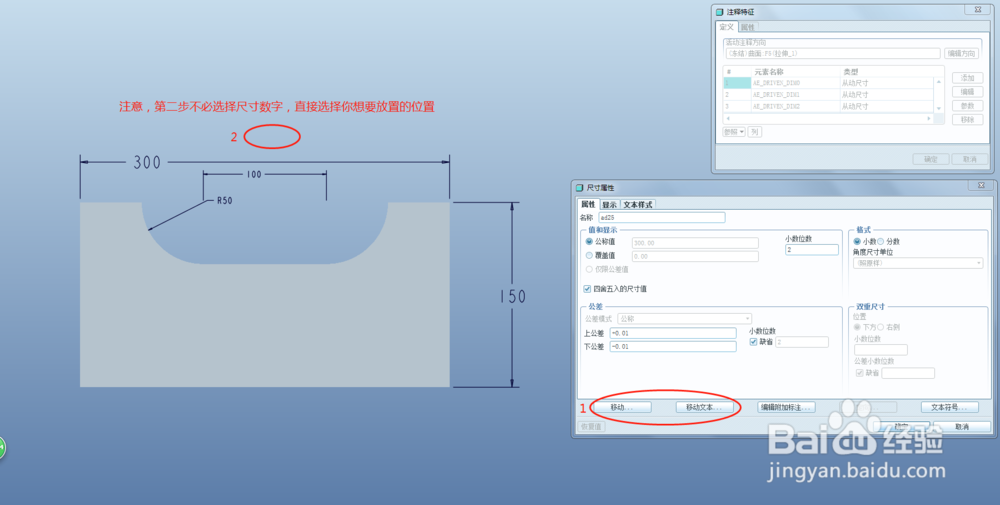

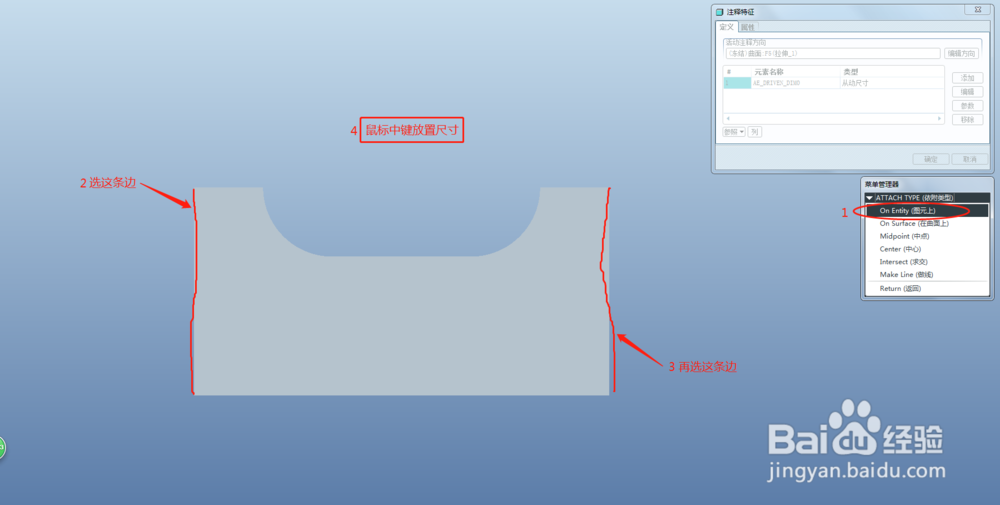

5/5然后依次按照工程图标注方法标注，就完成了另外一面的标注方法参看第3步

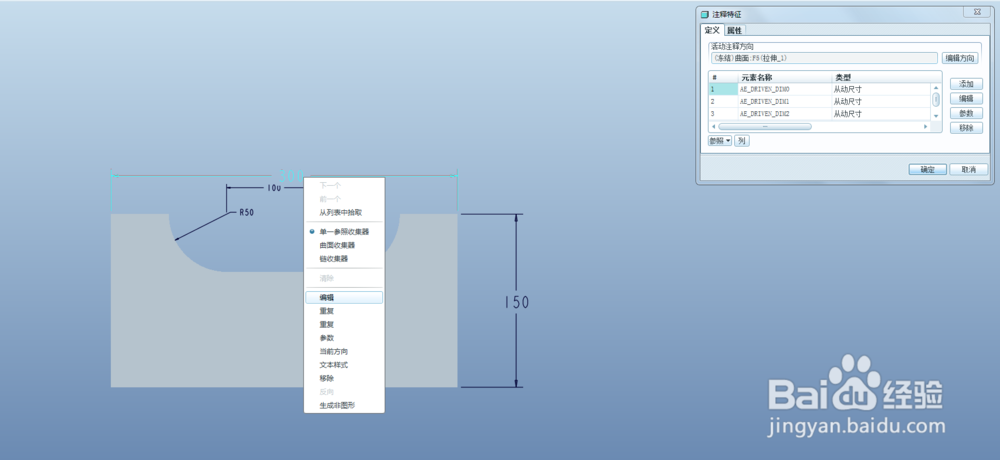

如果标注文字位置或者大小不理想可以选择文字，然后单击右键选择编辑
注意事项需要有一定的Pro/E 5.0使用基础
