订阅UG10.0如何创建侧面带孔圆螺母模型？

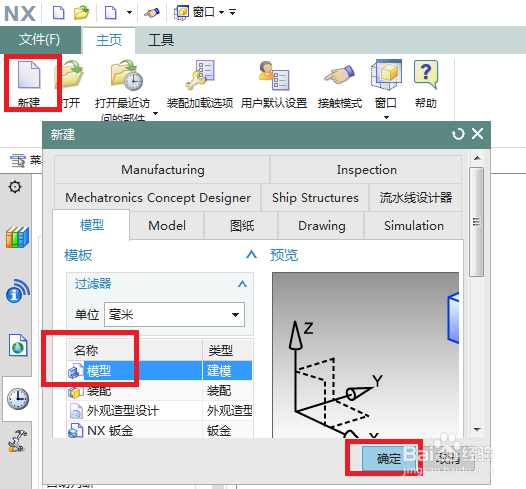

来源：网络收集 点击： 时间：2024-03-11如下图所示，
1、打开UG10.0软件之后点击工具栏中的 新建 图标，
2、在 新建 对话框中点击 模型 ，
3、然后点击 新建 对话框右下角的 确定。

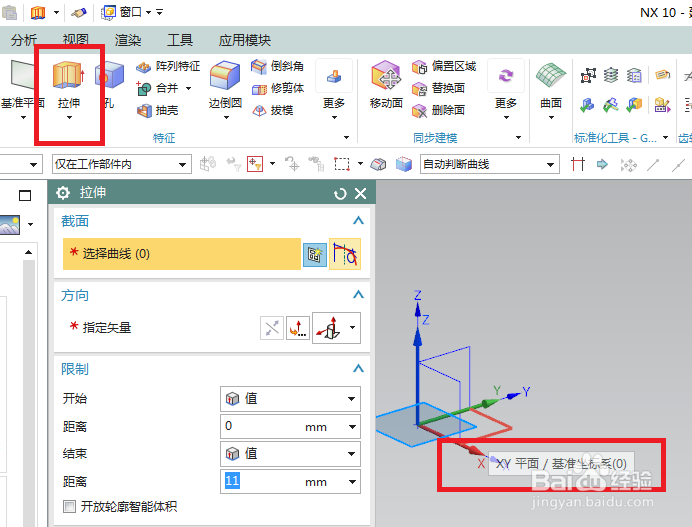

2/14如下图所示，
UG10.0中的模型文件成功创建完成，
然后点击工具栏中的 拉伸 图标，激活该命令，
再然后点击基准坐标系中的 XY平面 ，以其为草图平面直接进入到草图环境。

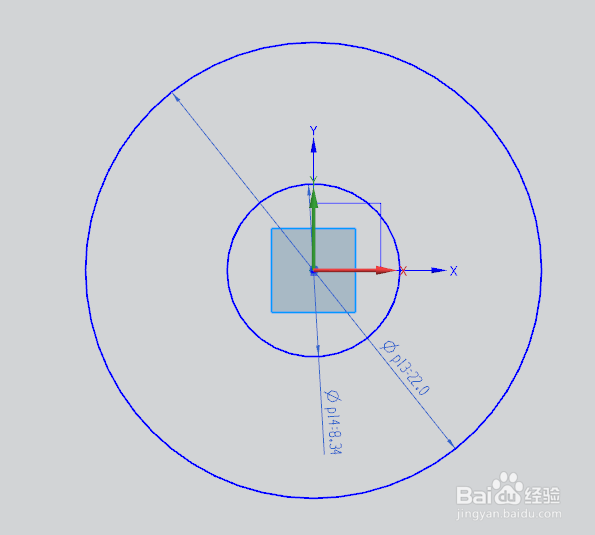

3/14如下图所示，进入到草图环境之后，
首先激活工具栏中的 圆 命令，
然后注意坐标原点为圆心画两个圆，
再然后双击修改两个圆的直径，大圆直径ø22，小圆直径ø8.34，
最后就是点击工具栏中的 完成 了，退出草图。

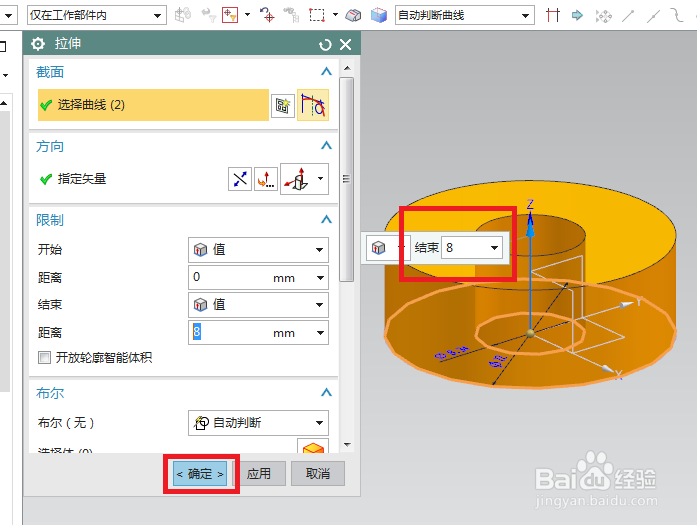

4/14如下图所示，
退出草图之后回到拉伸对话框，
我们只要设置结束距离为8就OK了，
就可以点击 确定 了。

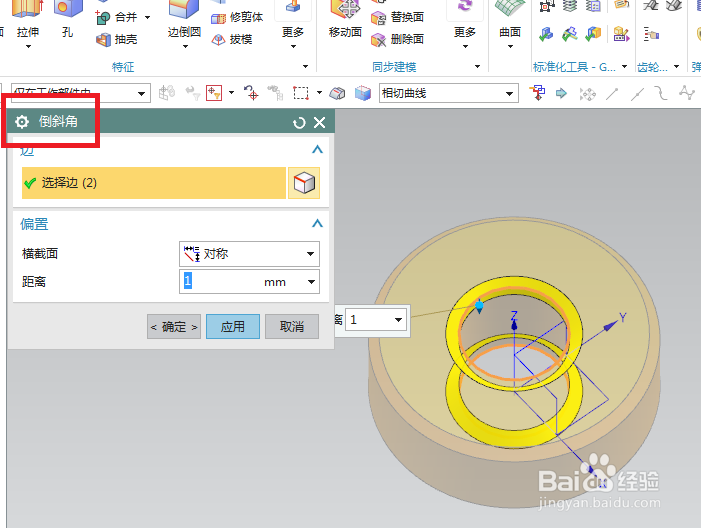

5/14如下图所示，
激活工具栏中的 倒斜角 命令，给实体的所有边线进行倒斜角操作，
大圆边线倒斜角C0.8，内有边线倒斜角C1。

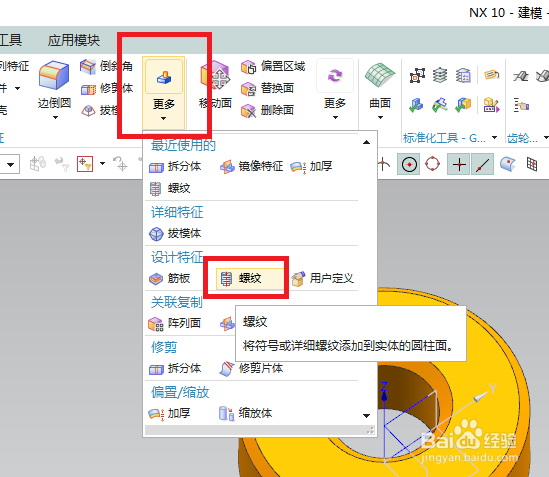

6/14如下图所示，
点击工具栏中的 更多 下方的三角形图标，
然后在其展开项中点击 螺纹，激活螺纹命令。

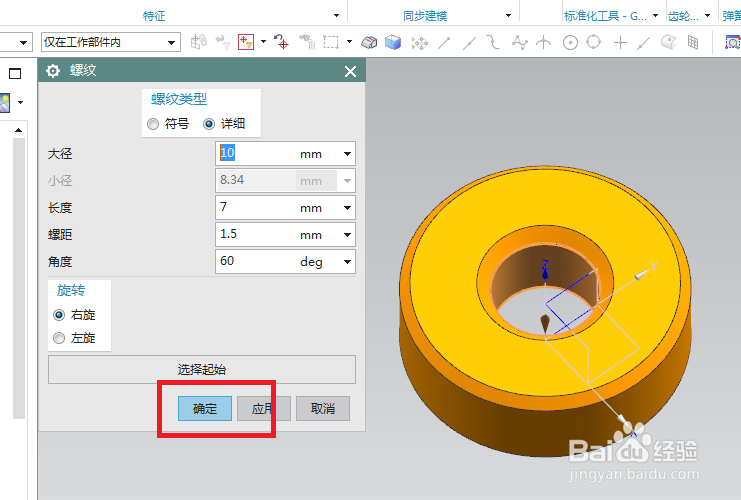

7/14如下图所示，
出现螺纹对话框，
当然了，一开始的螺纹对话框不是下图中所示的样子，
我们要一步一步设置才会成下图所示的样子。
1、点击螺纹类型为 详细，
2、点击内孔侧壁，
3、点击实体端面
4、点击出现对话框中的 确定，
5、就如下图所示的样子就出现了，就可以点击确定了。

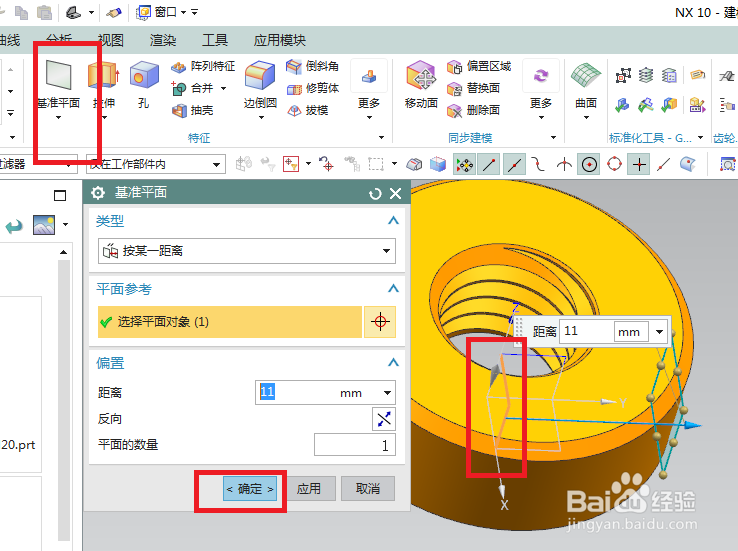

8/14如下图所示，创建基准平面。
1、点击工具栏中的 基准平面 图标，
2、点击基准坐标系中的 XZ平面，
3、基准平面对话框中的类型是默认的，所以这里只需要设置距离为11，当好是拉伸草图中的大圆的半径，
4、点击 确定 ，完成新的基准平面的创建。

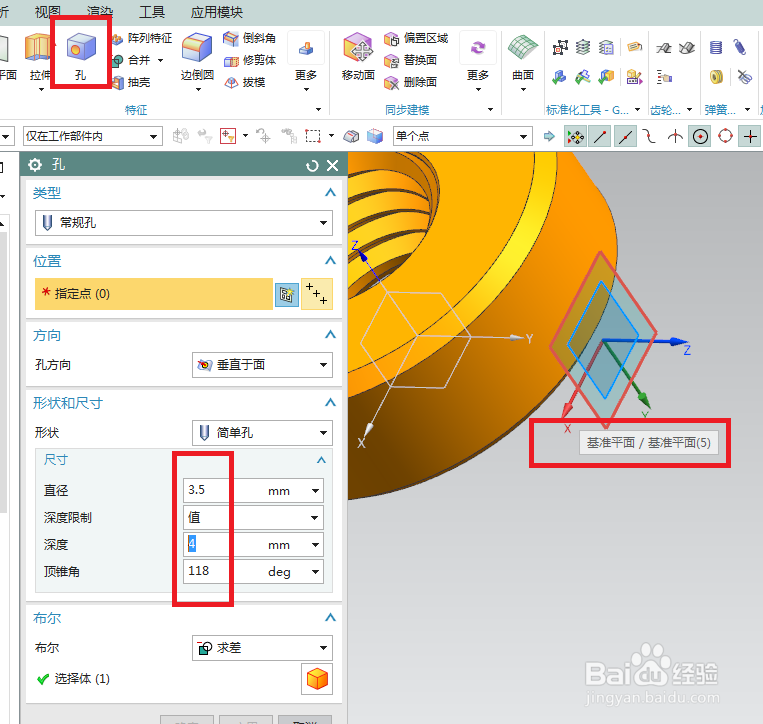

9/14如下图所示，
1、点击工具栏中的 孔 图标，激活孔命令，
2、在 孔 对话框中设置好孔的参数：形状简单孔，直径ø3.5，深度4.0，一些默认的参数就不用设置了，
3、点击 新建的基准平面。

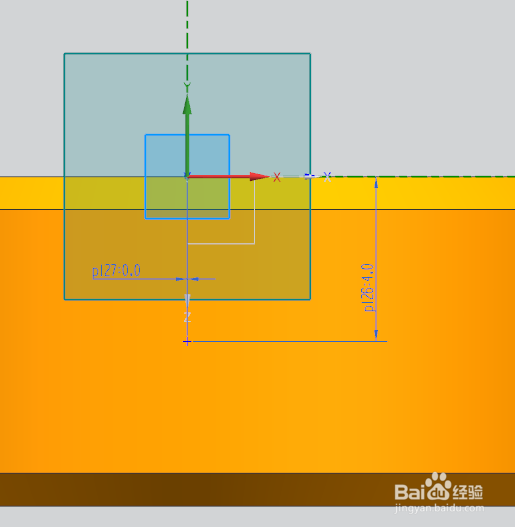

10/14如下图所示，
进入到草图工作状态，
默认就激活了 点 功能，
我们只要点击一点，创建一个 点 ，
然后修改尺寸，看见下图尺寸没，距离X轴4.0，距离Y轴0.0，
最后就是点击 完成 并退出草图了。

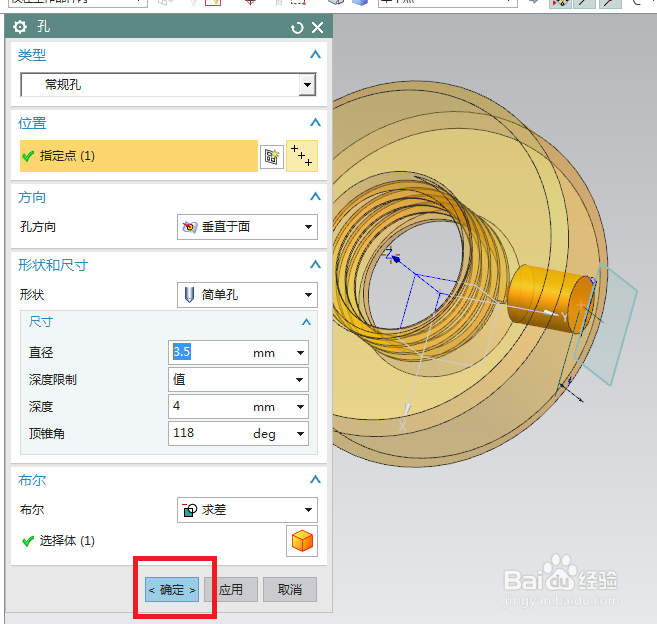

11/14如下图所示，
回到了 孔 对话框，
看着预览的效果，没问题，
我们可以点击 确定 了。

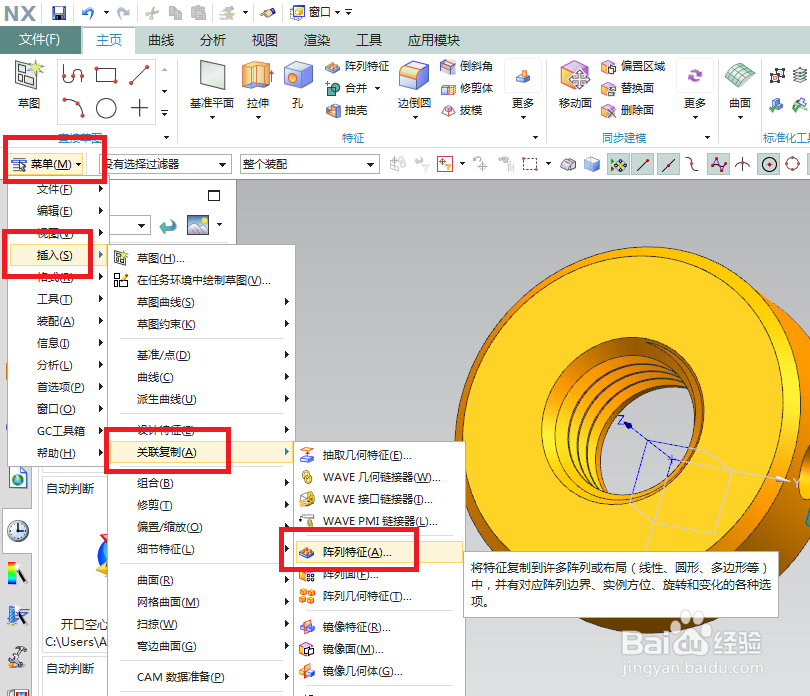

12/14如下图所示，
执行【菜单——插入——关联复制——阵列特征】，
激活 阵列特征 命令。

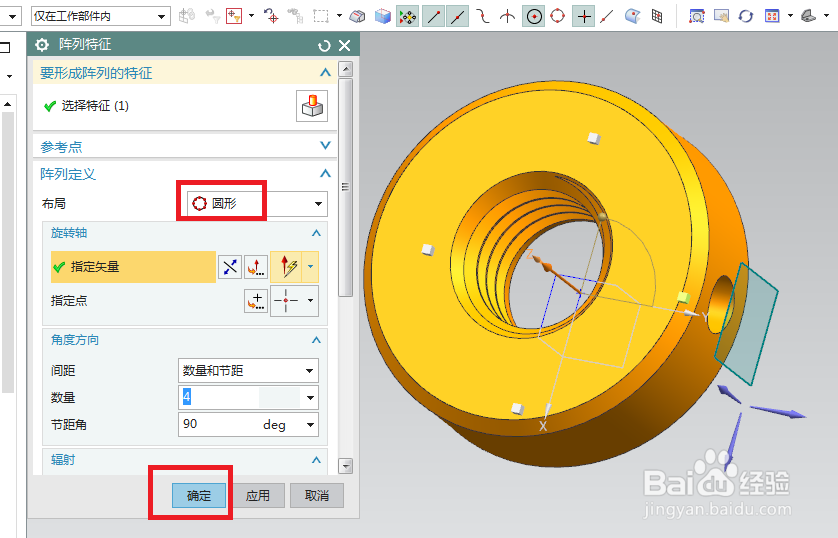

13/14如下图所示，
弹出 阵列特征 对话框，
布局默认圆形，
角度方向设置为数量4，节距角90，
旋转轴点击Z轴，
看着预览效果点击 确定 按钮。

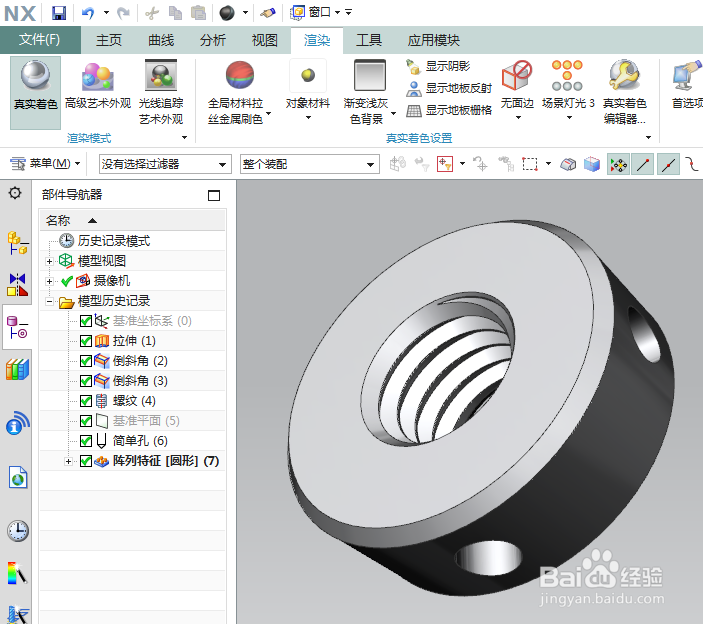

14/14如下图所示，
设计树中隐藏基准坐标系，
然后渲染中真实渲染。
侧面带孔圆螺母GBT816M10真实渲染着色插入阵列特征创建基准平面 版权声明：
