在Proteus电路仿真中,我们经常需要用到串口的应用，但是物理接口不容易满足相应的条件，所以大多数时候，我们选择虚拟串口工具来模拟真实的信息传输，来查看设计的正确性。那么要如何在Proteus仿真中结合虚拟串口软件来实现呢？下面小白为大家介绍具体的操作步骤.（在这里使用的是C语言程序）工具/原料moreVirtual Serial Ports Driver 6.9（配置虚拟串口驱动工具） 串口调试助手 2.2 Proteus 7.5 SP3 Keil uVision3（生成单片机编译程序的编译器）方法/步骤1/3分步阅读

首先在网上搜索下载相应的软件，并且正确安装，在这里我就不介绍软件的安装过程，

在这里我用到工具有：

Virtual Serial Ports Driver 6.9（配置虚拟串口驱动工具）

串口调试助手 2.2

Proteus 7.5 SP3

Keil uVision3（生成单片机编译程序的编译器）

2/3

运行虚拟串口程序，配置虚拟串口，这里我增加COM3，COM4两个虚拟串口

3/3

增加之后，左边会出现COM3，COM4，并且在设备管理器的端口中也可以看到这两个相互连接的端口，此时我们的虚拟串口就配置好了。

方法/步骤21/4

配置好了虚拟串口后，我们先来测试串口是否正常工作。

2/4

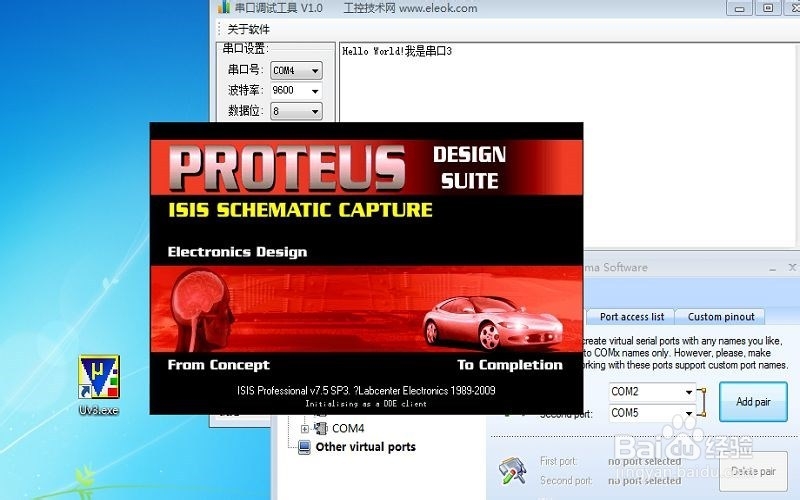

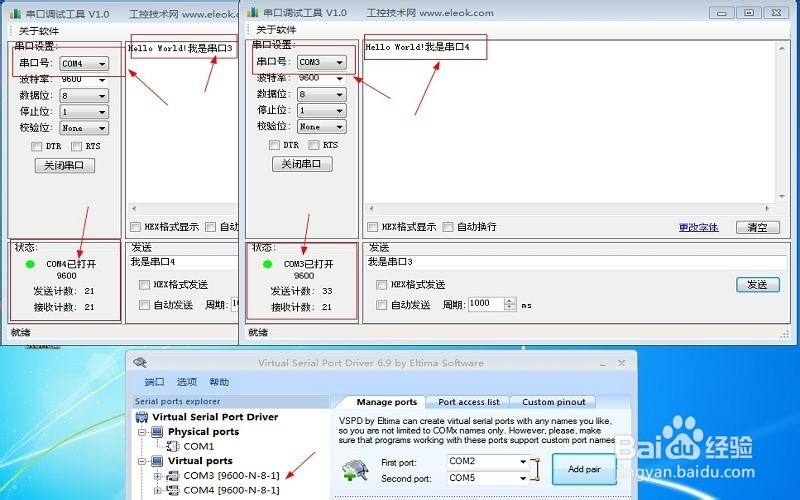

打开两个串口调试助手窗口，一个将端口设置为COM3，另一个将端口设置为

COM4，相互之间发送信息。信息接收正常，则表示虚拟串口已经可以正常工作了。

3/4

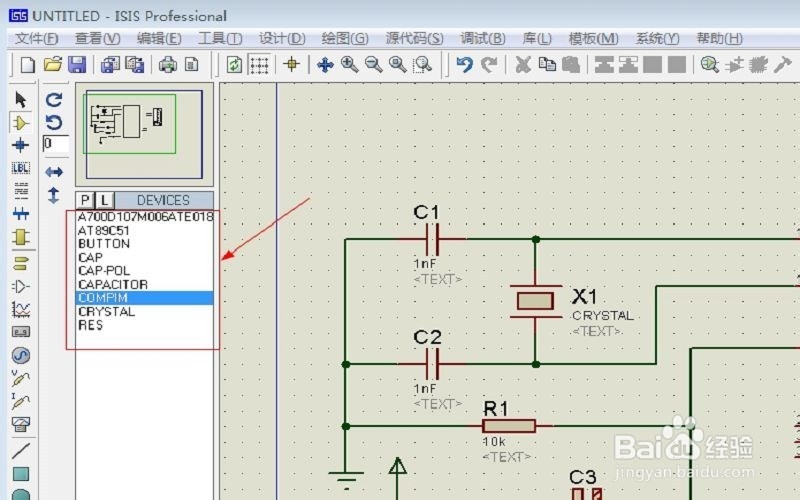

此时进入Proteus仿真程序，在绘制电路面板中添加如下电路元件，这里我选的是AT89C51单片机，以及COMPIM串口组件

4/4

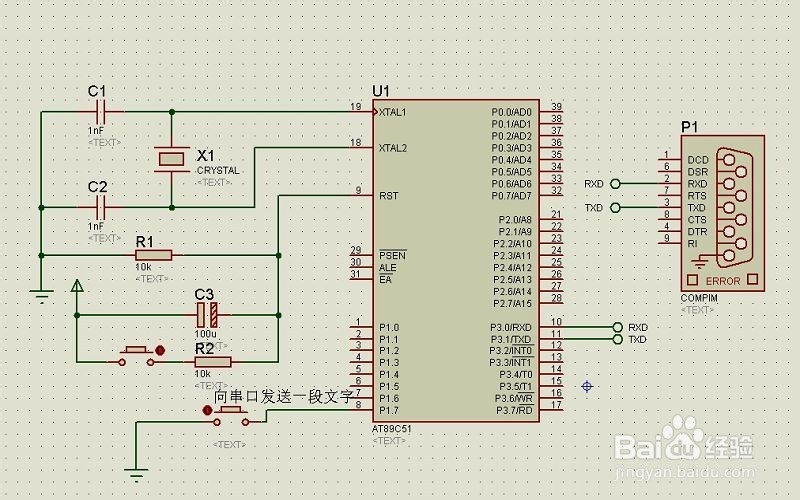

将相应的元器件连接起来，按如下电路图绘制电路。此电路的工作原理是，当按下P1.7的按钮元件，数据通过与单片机连接的COMPIM串口组件发送出去，此时可以通过串口调试助手接收到这个信息。

方法/步骤31/3

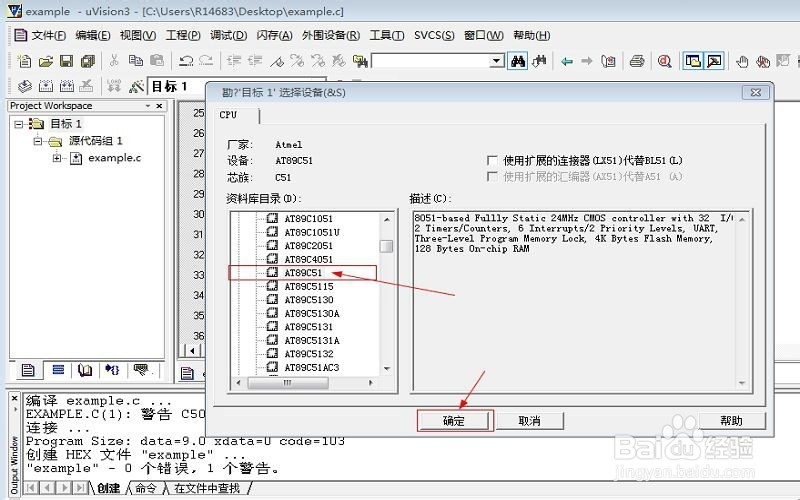

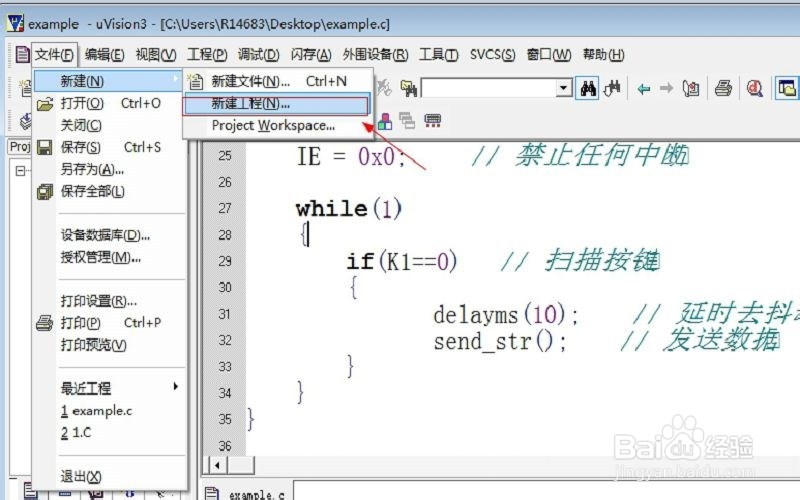

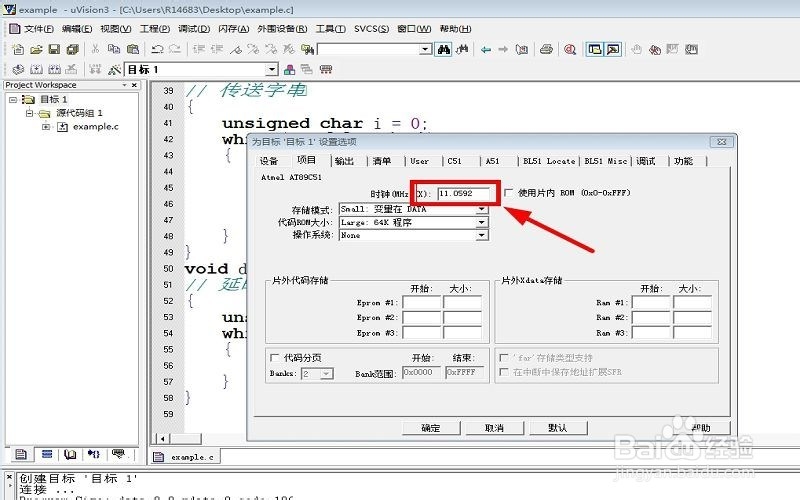

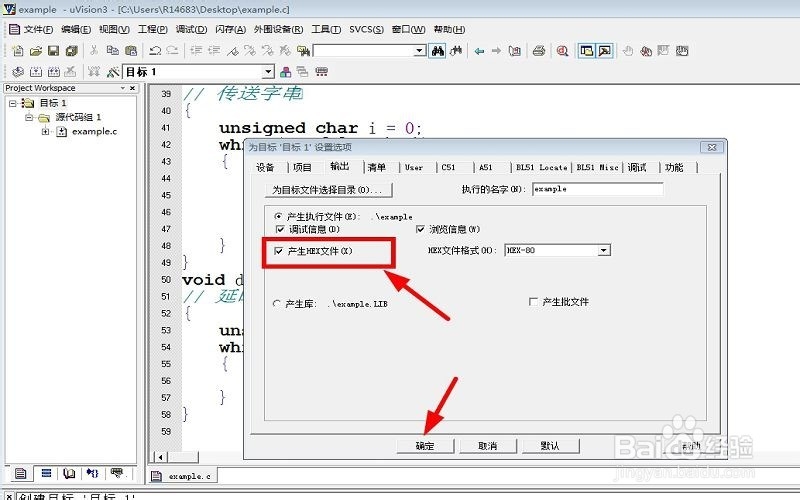

电路绘制完毕之后就要编写代码，我所使用的是Keil uVision3，在Keil中新建工程后首先配置编译环境，将设备选为AT89C51，时钟设为11.0592，在“输出”复选框中将“生成HEX”打上勾

2/3

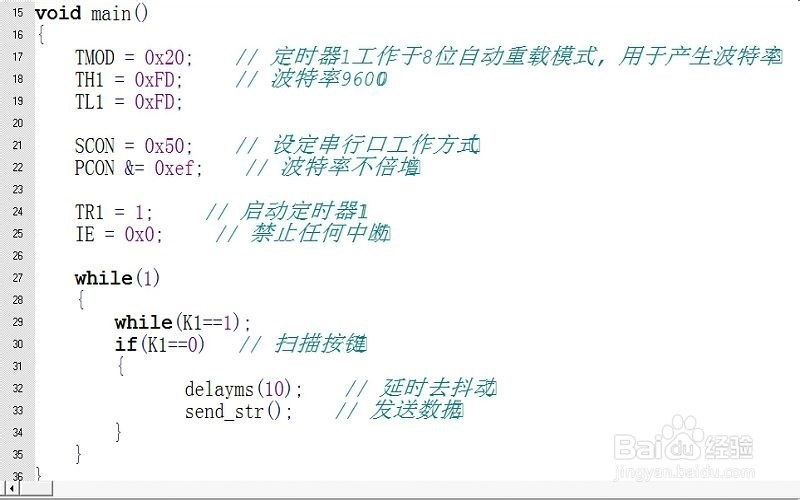

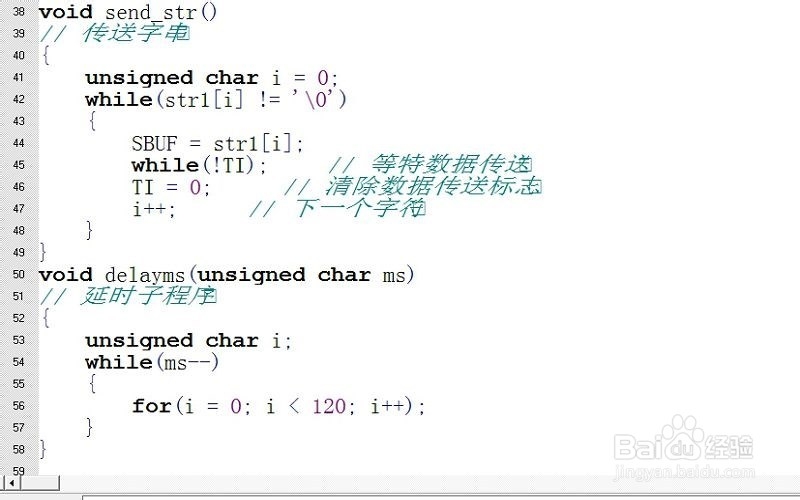

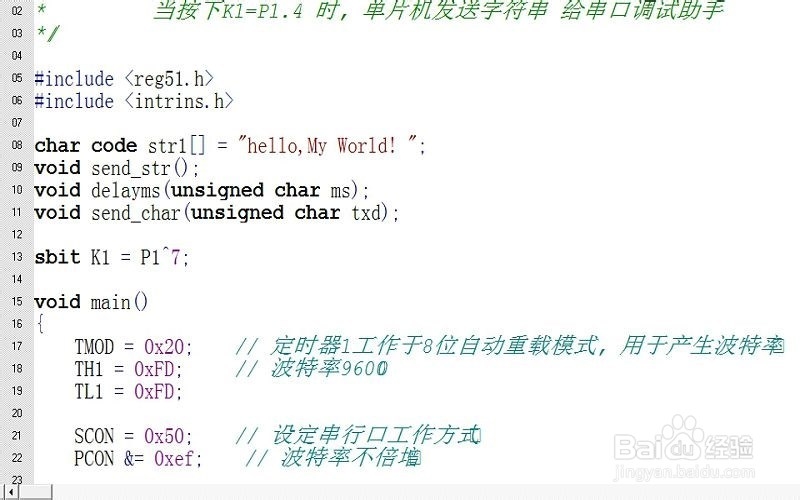

在新建的C代码编辑框中输入如下程序：

3/3

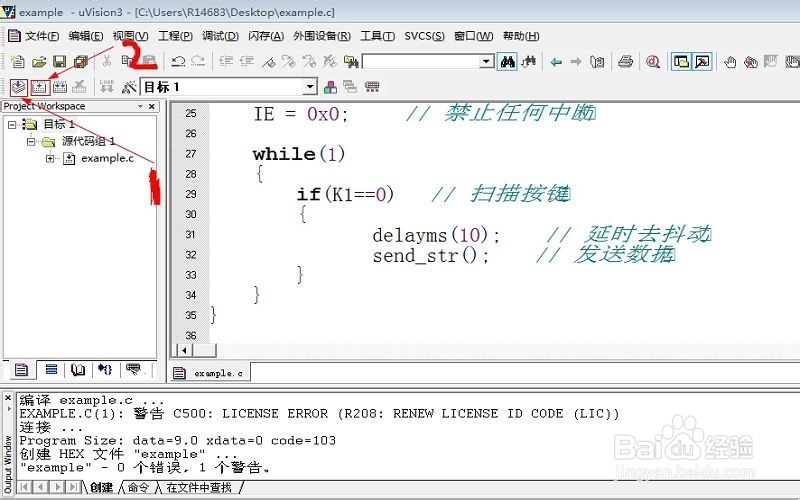

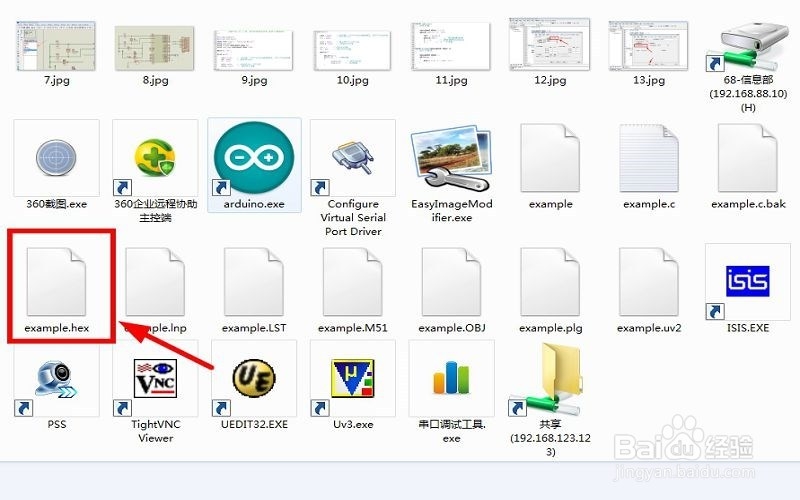

编辑好代码之后，点击“编译”，“运行”,成功之后HEX则会出现在新建的工程目录中：

方法/步骤41/3

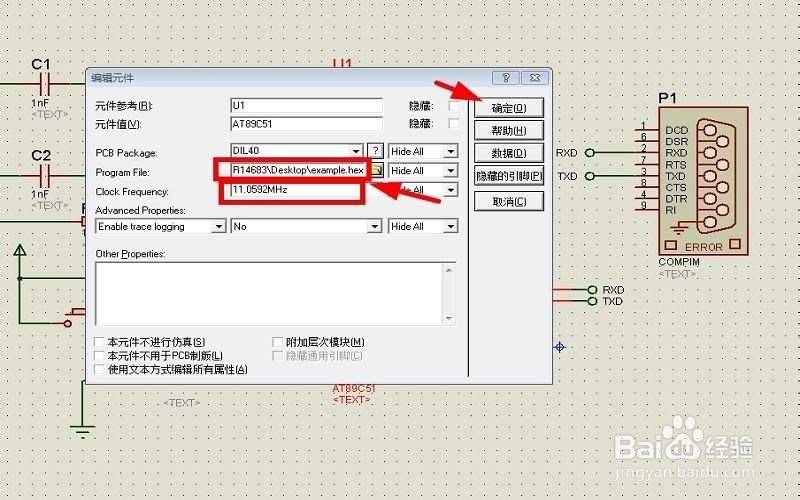

代码编写中就要返回Proteus中双击AT89C51单片机，在出现的编辑元件对话框中将时钟频率设置为11.0592，加载文件设为刚刚生成的HEX文件路径，如下图：

2/3

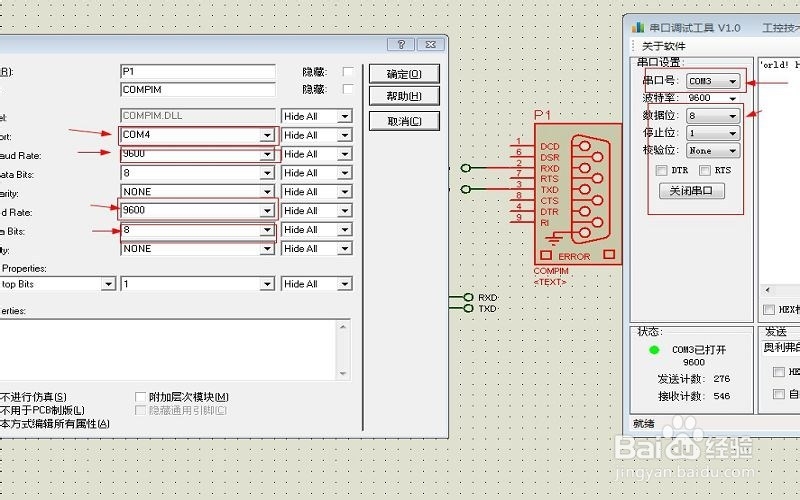

双击COMPIM组件，在弹出的编辑元件对话框中将端口改为COM4，波特率设为9600：

3/3

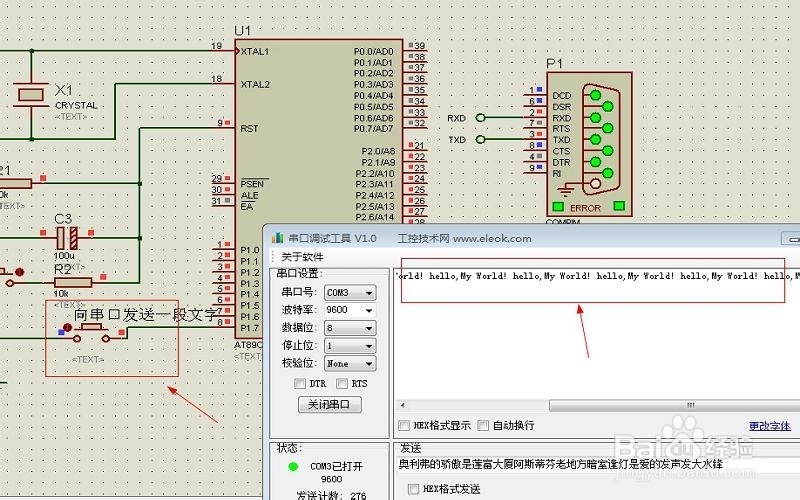

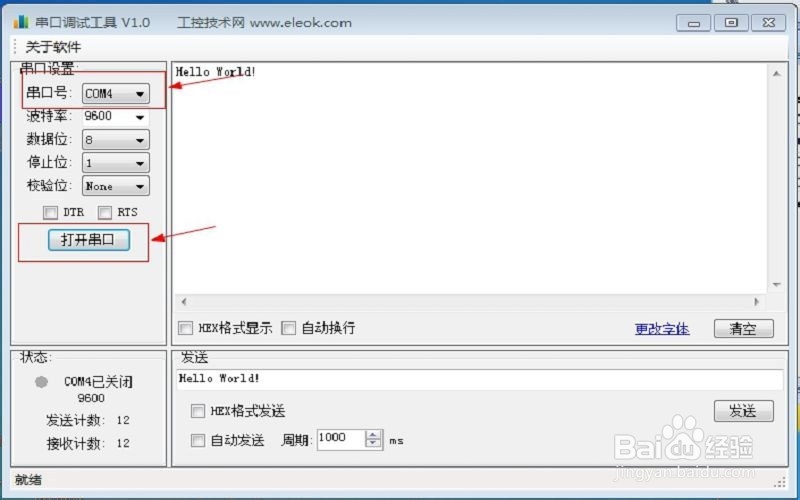

打开串口调试助手，将端口设为COM3，波特率设为9600。此时在Proteus中点击运行，并将串口调试助手的端口打开。按下P1.7上的按钮，我们就可以在串口调试助手上看到接收到 的数据。

注意事项

Proteus在中文版本中新建元件会出现问题，还是建议使用英文版本的
