订阅模拟电子protues仿真：[6]RC高通滤波
来源：网络收集 点击： 时间：2024-03-11【导读】：
无源RC高通滤波的仿真方法/步骤1/7分步阅读
3/7
4/7
5/7
6/7
7/7
protues高通
第一步 查找元器件 电容CAP-ELEC 电阻RES

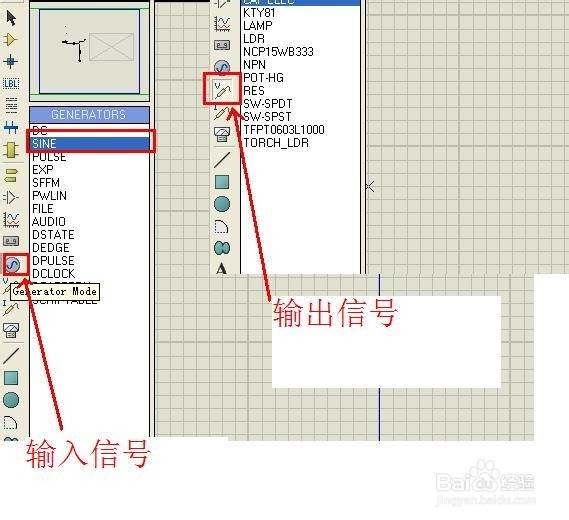

2/7第二步 查找 输入信号和输出信号

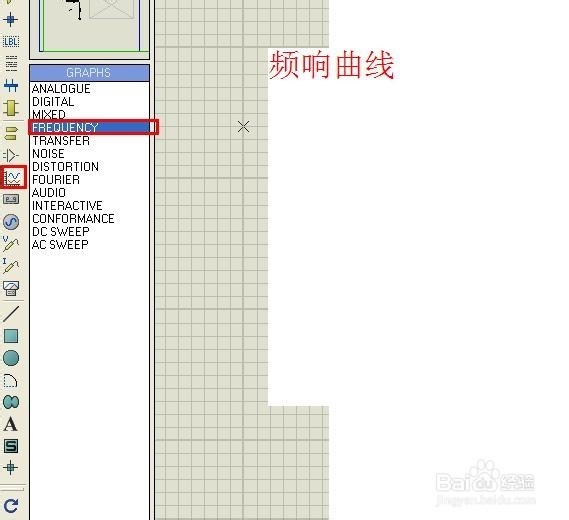

3/7第三步 查找频响曲线

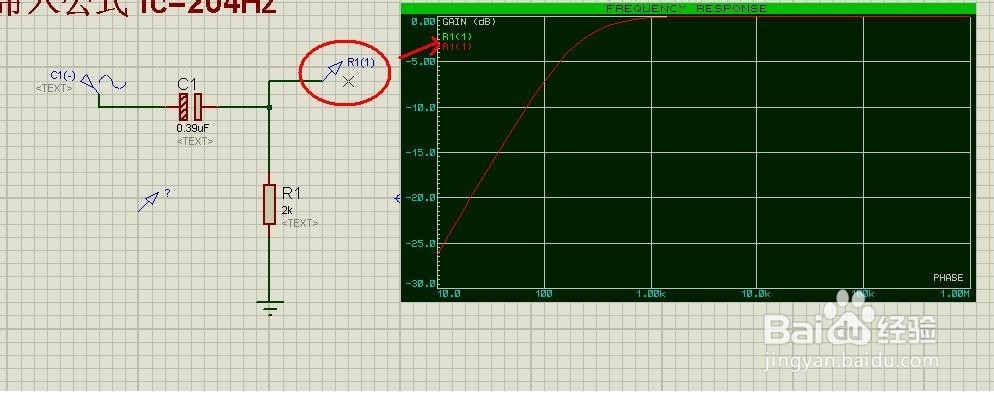

4/7第四步 连接原理图，并鼠标左击输出信号拖动到频响曲线中

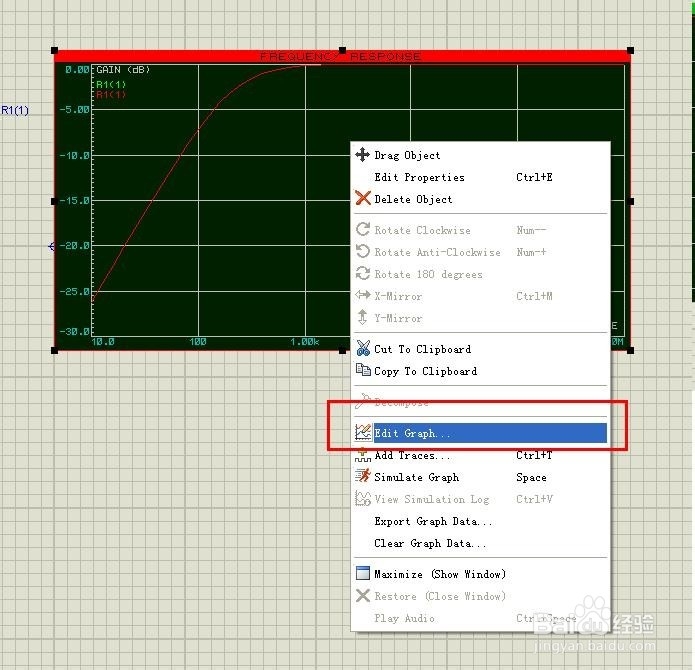

5/7第五步 设置频响曲线的仿真器1-鼠标右击Edit-graph

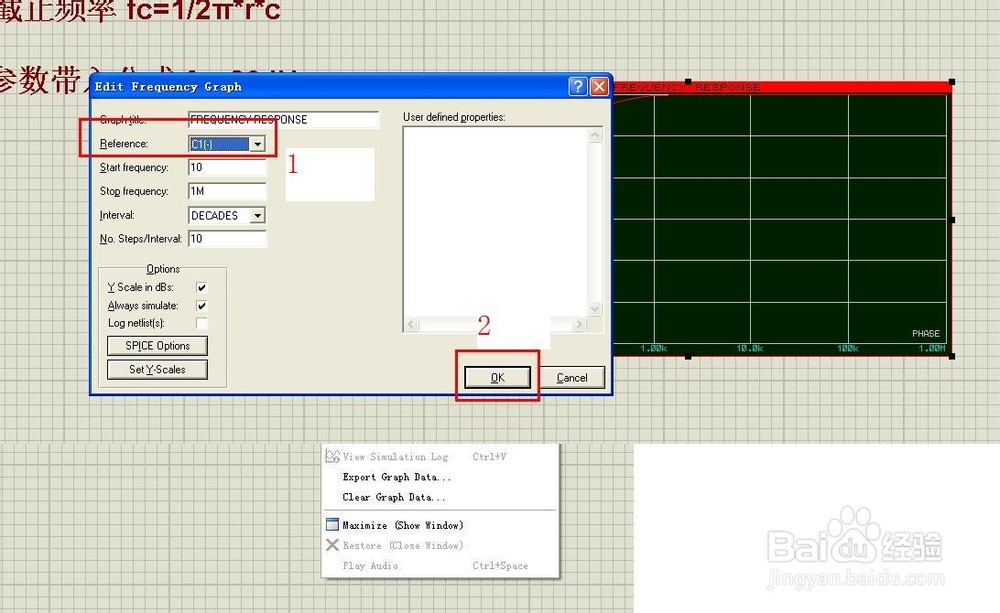

6/7第六步设置频响曲线仿真器2，设置好按OK后，会跳出一个对话框选择重新仿真就可以了

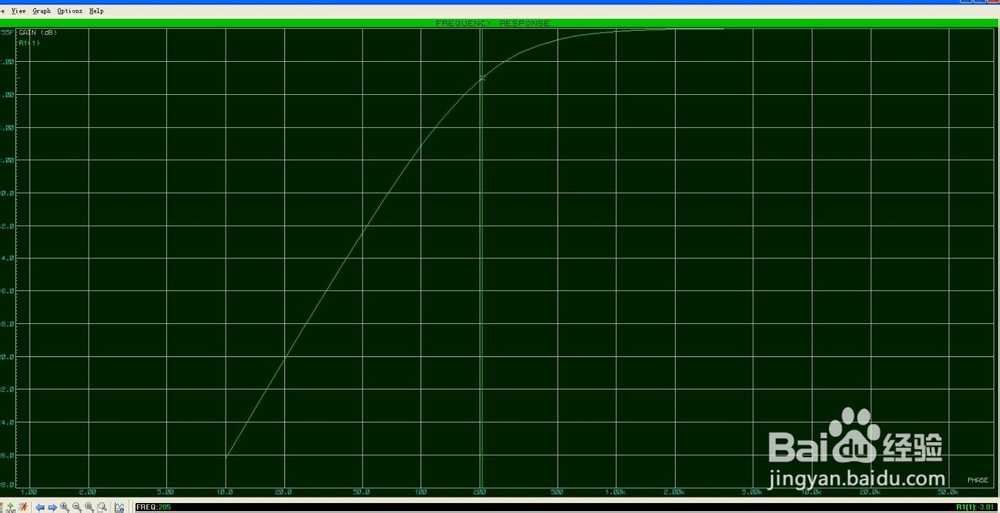

7/7第七步 开始仿真 验证曲线与电路实现的功能是否相符
截止频率 fc=1/2π*r*c 电容参数0.39uf 电阻2k
