AD-DXP在电子科学，工业自动化中应用广泛。当元器件较多时，就需要批量管理或进行修改。本经验介绍一中批量修改元器件的方法。工具/原料morealtium designer 15.0电脑1.现实情况1/3分步阅读

在PCB中，当我们将进行一个元器件修改时，往往是通过一个一个的修改。

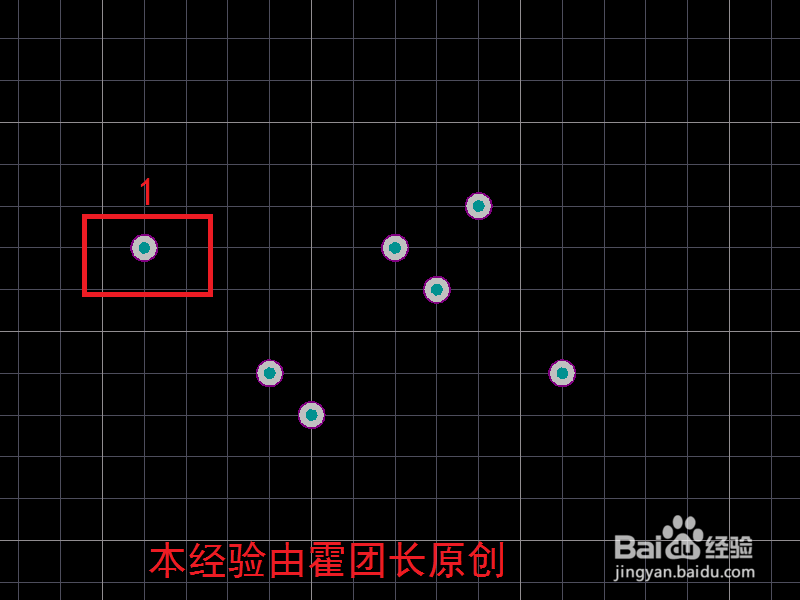

修改方式就是直接双击一个元件（红框1）；

注：本经验就以焊盘为例、

2/3

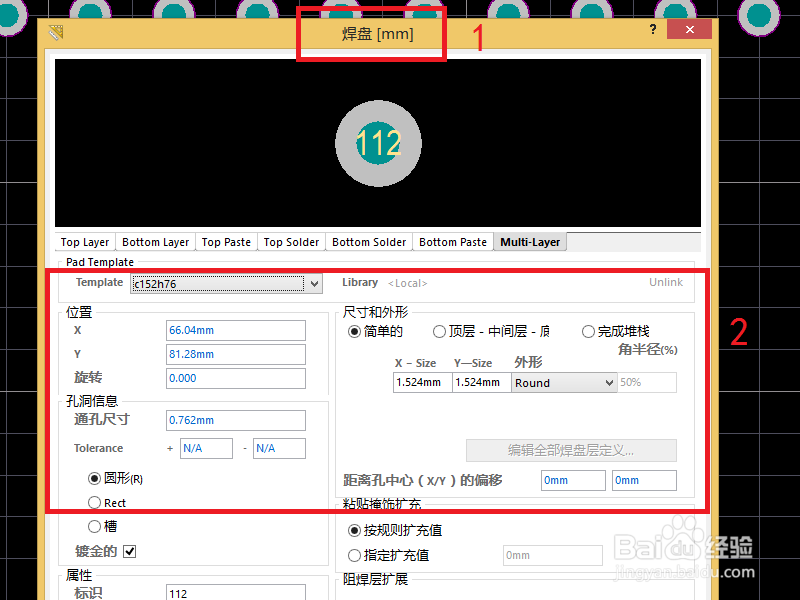

在打开的元件属性窗中（红框1），

在参数栏输入参数，或进行勾选（红框2）就可以达到修改的目的。

3/3

总结：此种方法对于数量较少的元件修改是可行的，但是对于大量有相同特征的元件进行修改就有点不现实，因为这样一个一个修改工作量太大。

2.批量修改的解决办法1/8

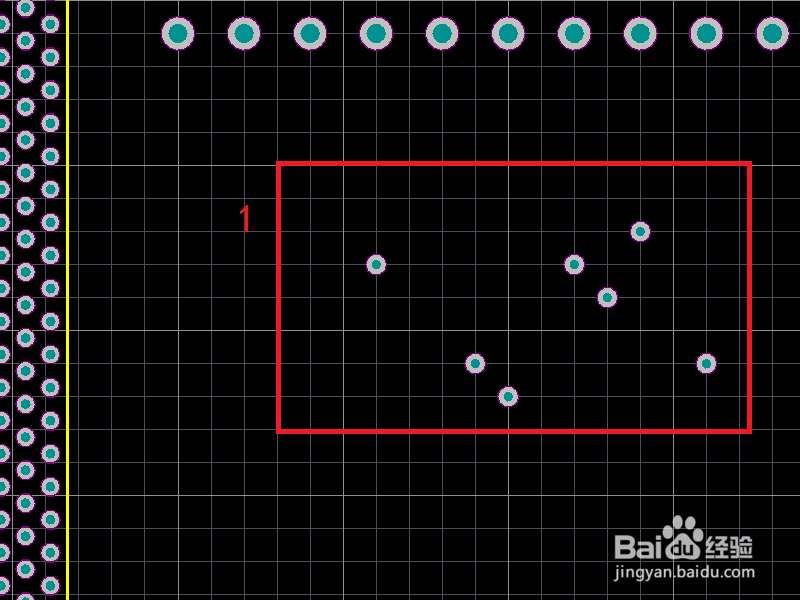

PCB主界面有多种规格的焊盘（下图），

本经验只想修改其中某一类焊盘（红框1）；

2/8

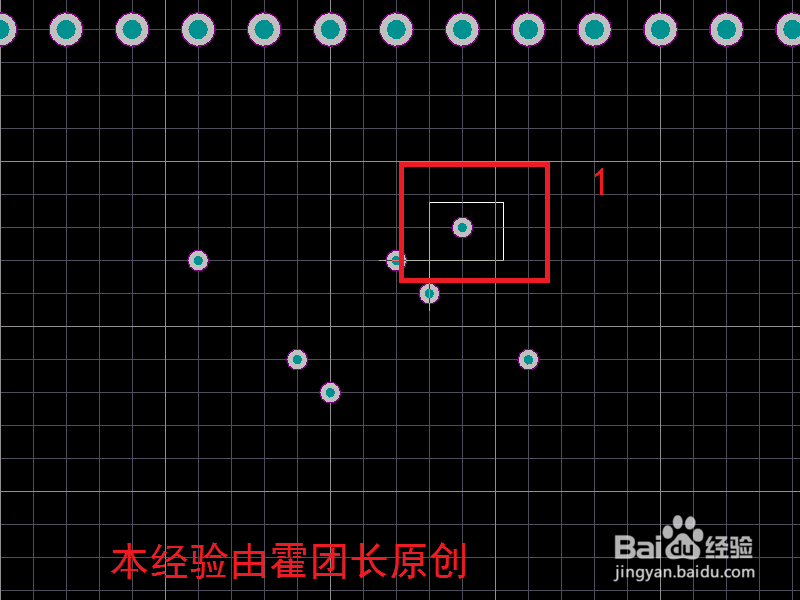

左键勾选这一类焊盘中的某一个（红框1）；

3/8

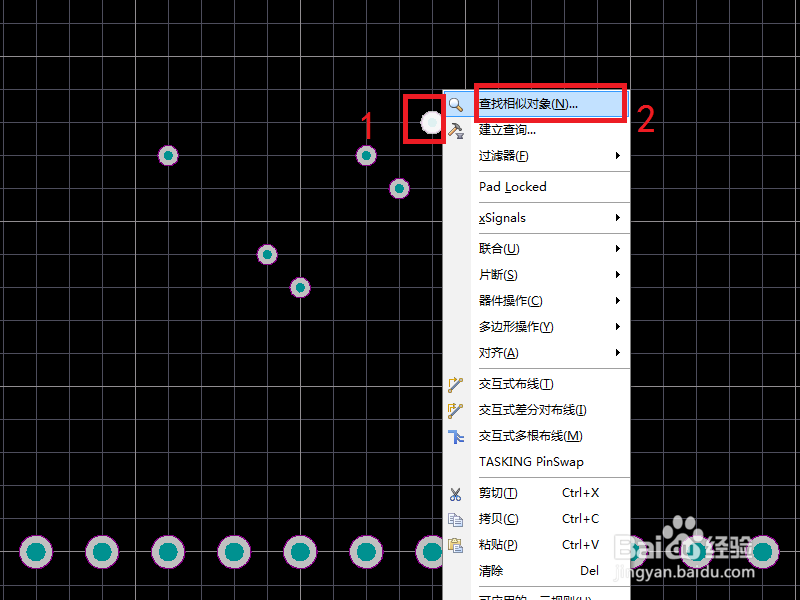

选择成功后，焊盘就会高亮（红框1）；

然后右键中选择：查找相似对象（红框2）；

4/8

紧接上一步；

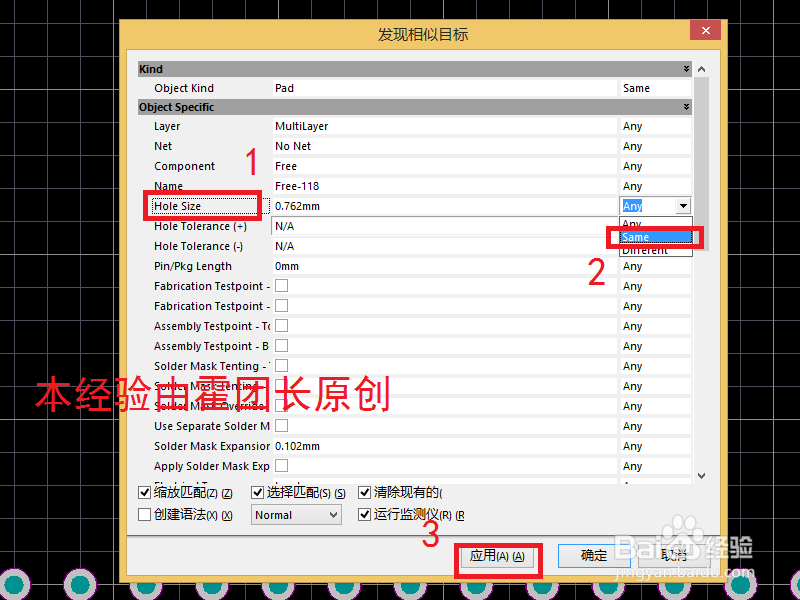

在弹出的对话框中，我准备以hole size（红框1）进行选择。

将hole size 类型选择为same（红框2）；

然后点击：应用（红框3）；

注1：我想批量修改的元件具有相同的hole size；

注2：此处点击应用而不是确定。

5/8

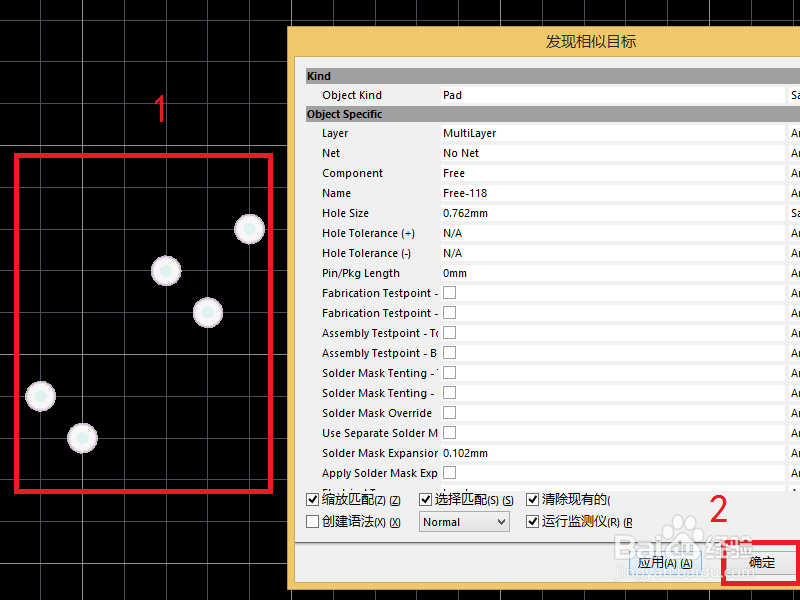

点击应用后，所有与被选择焊盘同样hole size的焊盘全部被选中（红框1），

这也是我们想要批量修改的元器件群。

然后点击：确定（红框2）；

6/8

紧接上一步，

我准备对所选择的焊盘进行hole size批量修改，

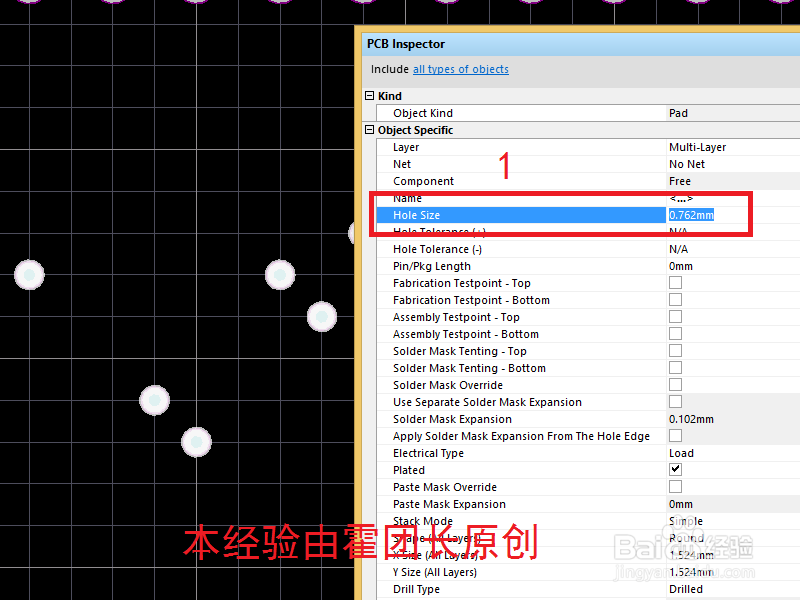

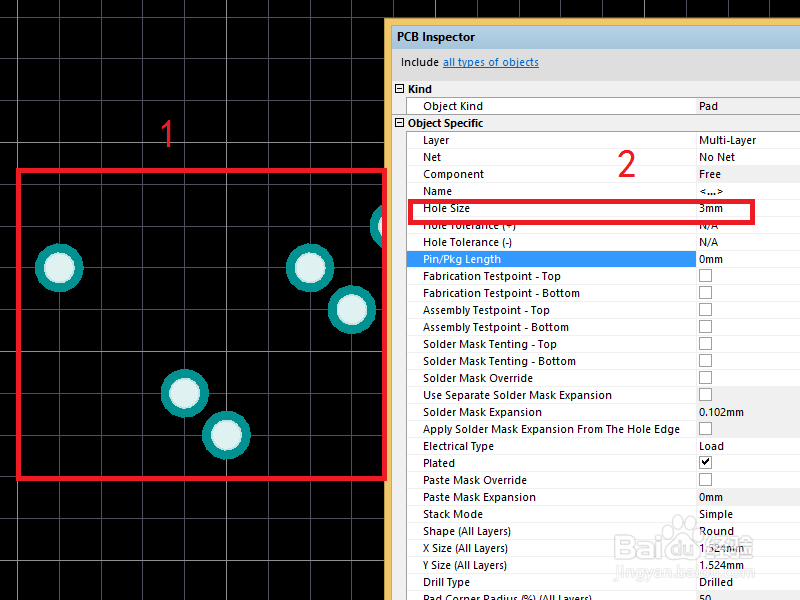

将hole size的尺寸从0.76（图1红框1）修改为3mm（图2红框2）；

hole size尺寸修改后，可以发现贯穿孔的尺寸超过了焊盘的尺寸（图2红框1）

7/8

为了将焊盘形状恢复正常，我将做一下修改：

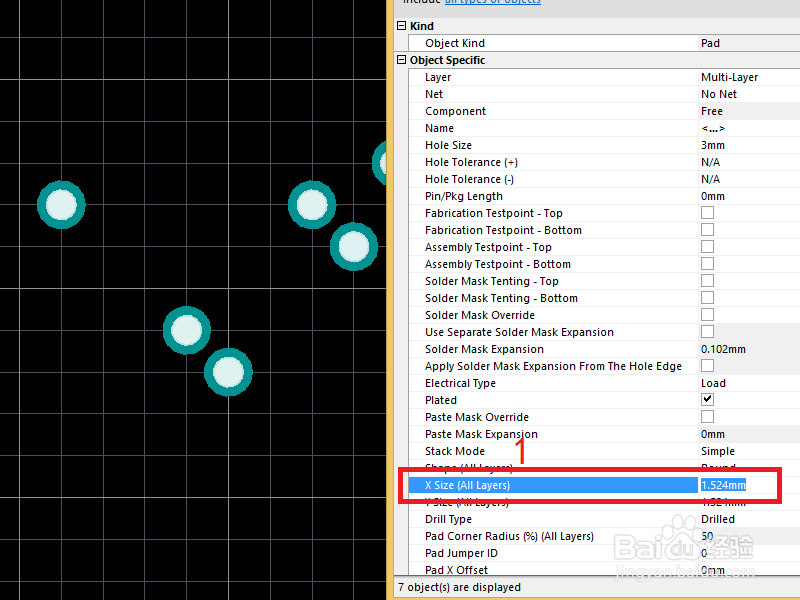

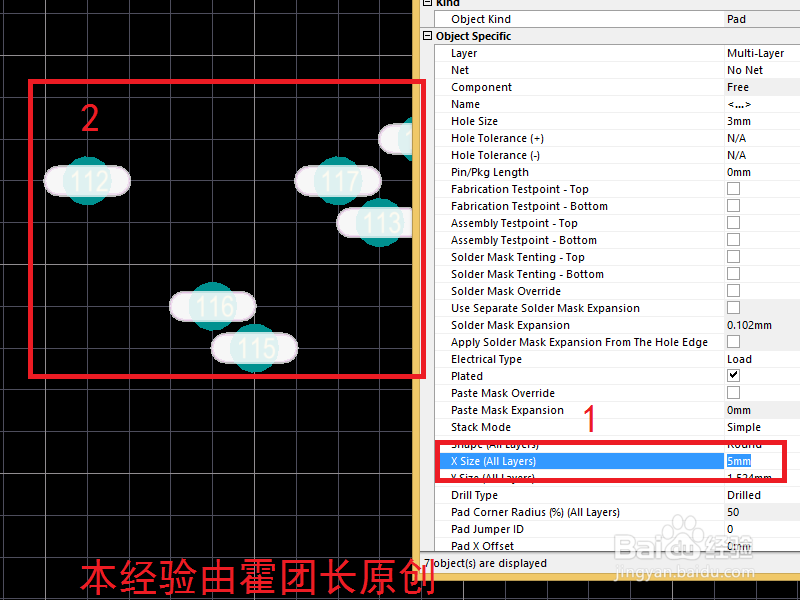

1.将X size 从默认值（图1红框1）改为5（图2红框1）；

但是焊盘形状还不是圆形，而是椭圆形（图2红框2）；

8/8

紧接上一步；

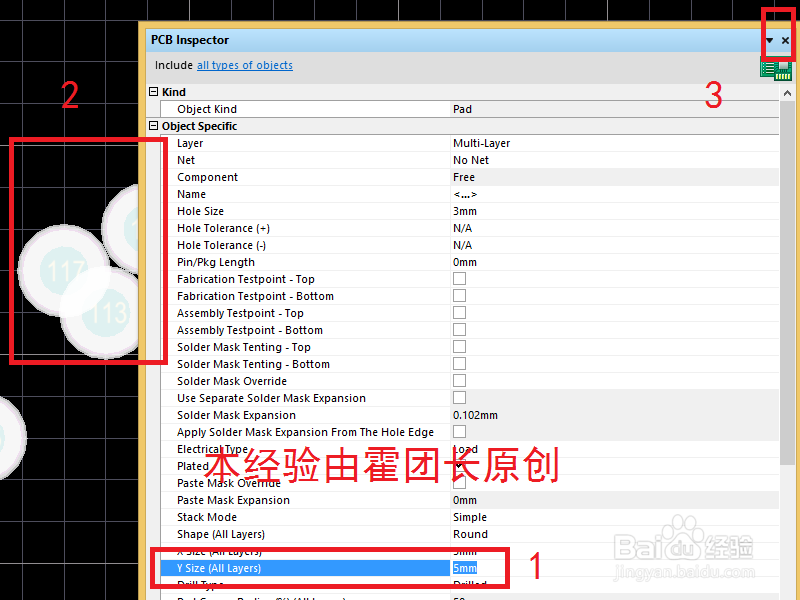

我将Y size 也修改为5mm（红框1），从左侧的预览可以看出形状变成了圆形（红框2）；

修改参数满意后，点击窗口右上角的叉号（红框3）；

3.结果查看1/1

与先前的焊盘形状相比对，发现批量修改后的焊盘面积都变大了（红框1）；

这说明经过本方法的修改是批量修改的。

注意事项

本经验不受版本限制

本经验仅供交流学习
