订阅UG10.0如何建模六角头O型圈密封堵头？

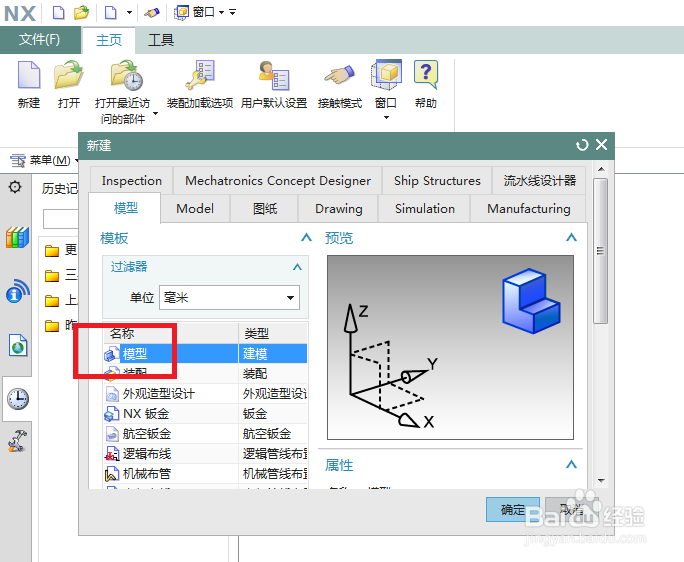

来源：网络收集 点击： 时间：2024-03-12如下图所示，
打开UG10.0软件，
新建一个空白的模型文件。

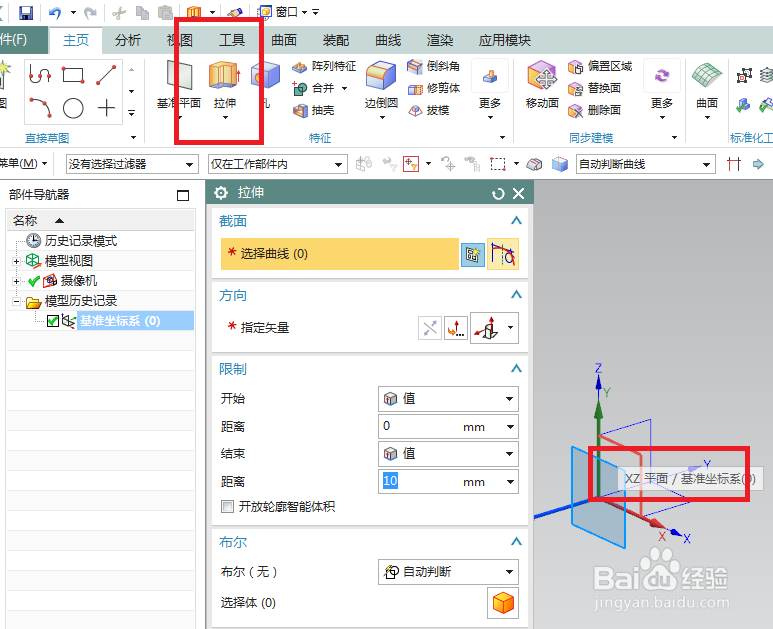

2/14如下图所示，
1、点击工具栏中的拉伸图标，激活拉伸命令，
2、点击基准坐标系中的XZ平面，直接进入到草图。

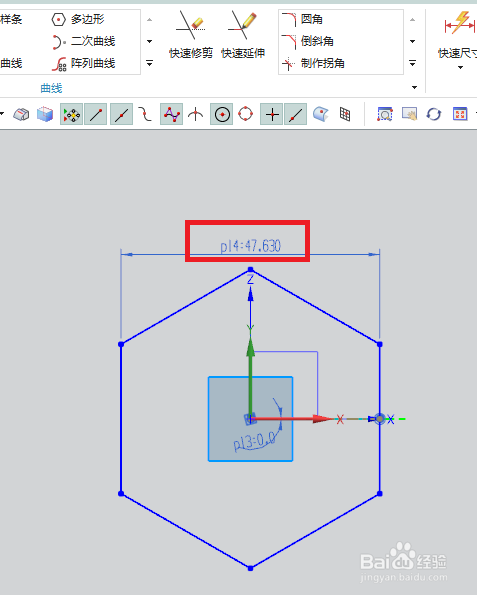

3/14如下图所示，
进入到草图环境，
首先激活多边形命令，在草图工作区域画一个正六边形，
激活约束命令，正六边形中心点与坐标原点重合，
双击修改角度为0，
激活快速尺寸命令，标注对边为47.63，
点击“完成”，退出草图。

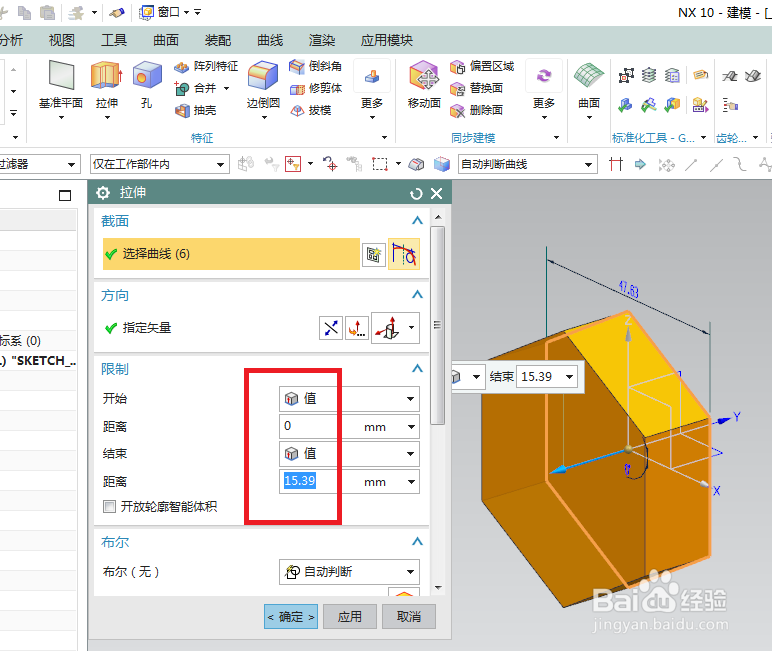

4/14如下图所示，
回到拉伸对话框，
设置拉伸高度为15.39，记得是从0开始限制的，
点击“确定”。

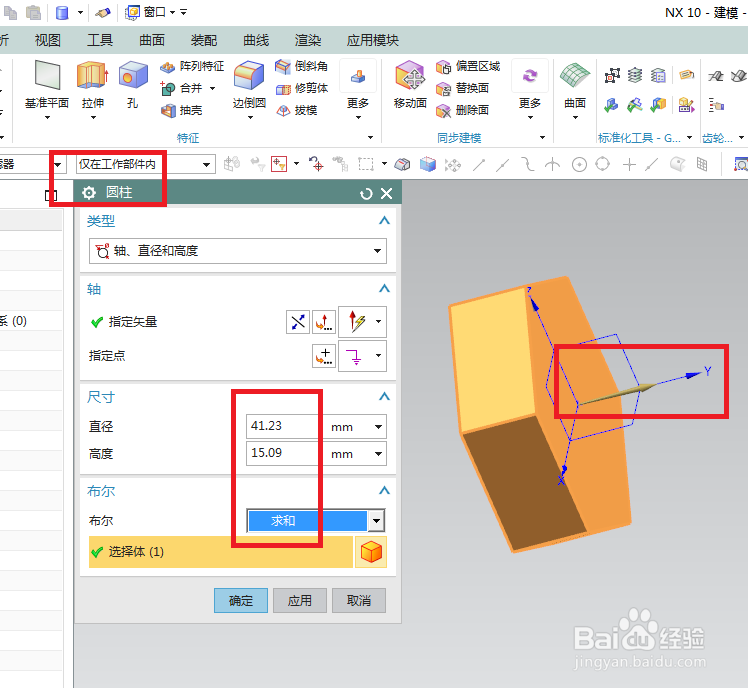

5/14如下图所示，
1、执行【菜单——插入——设计特征——圆柱体】，激活“圆柱体”命令，
2、选择Y轴，点默认坐标原点，
3、尺寸设置为直径41.23，高度15.09，
4、布尔求和，
5、点击“确定”，完成并结束本次操作。

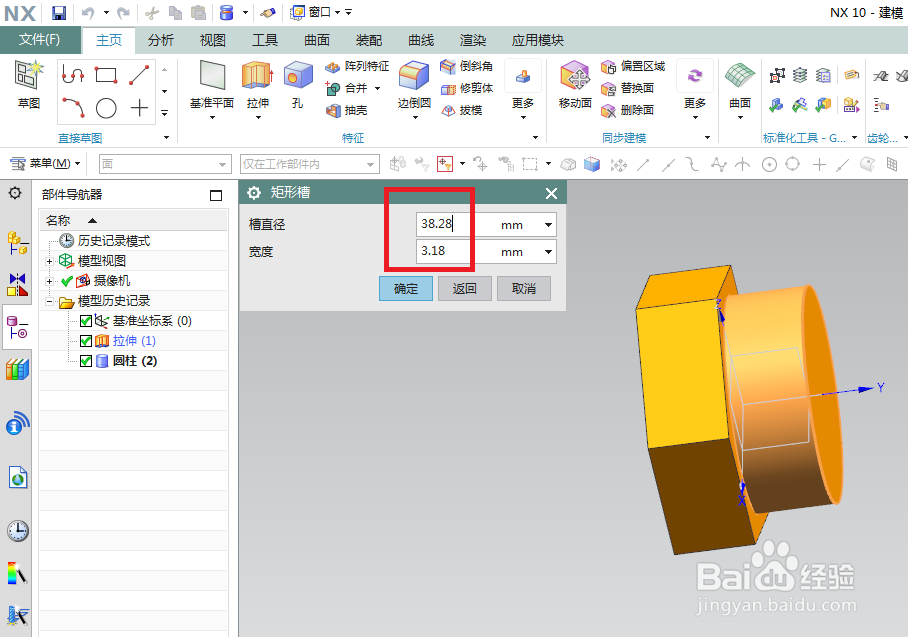

6/14如下图所示，插入矩形槽。
1、执行【菜单——插入——设计特征——槽】，
2、选择矩形槽，
3、选择曲面，
4、如下第一幅图，设置槽径38.28，槽宽3.18，点击确定，

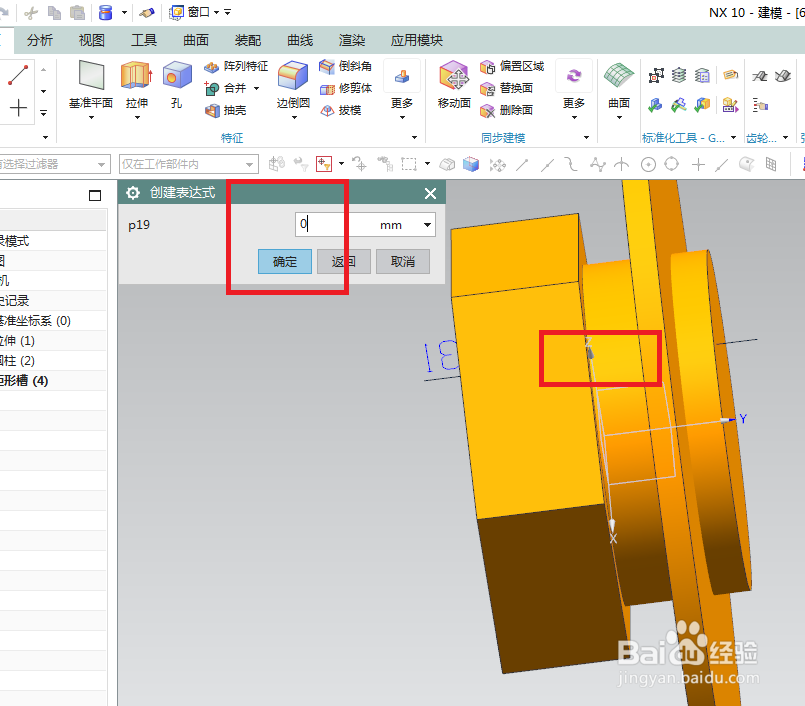

5、选择红色框选中的两条边线，
6、如下第二幅图，设置距离为0，点击确定。
完成槽的插入。

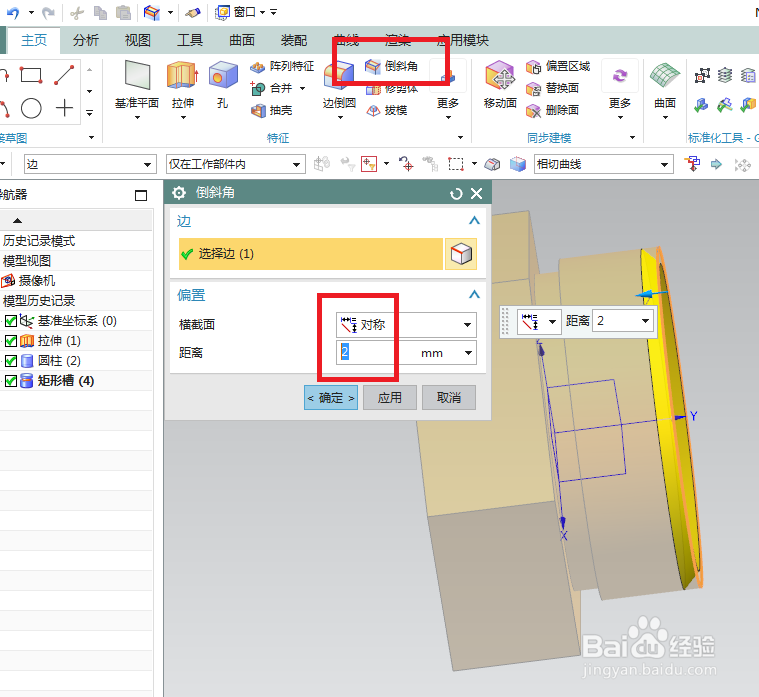

7/14如下图所示，
进行倒斜角C2的操作。
1、点击工具栏中的“倒斜角”图标，激活该命令，
2、点击实体中的边线，
3、对称、距离为2，
4、点击“确定”。完成。

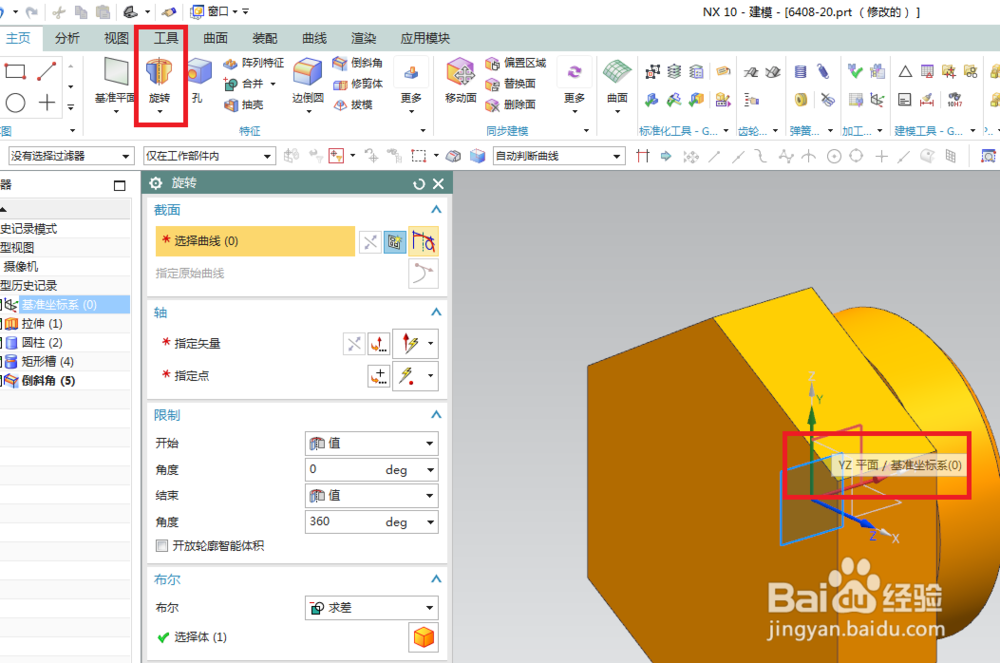

8/14如下图所示，
点击工具栏中的“旋转”图标，激活该命令，
点击基准坐标系中的YZ平面，直接进入草图。

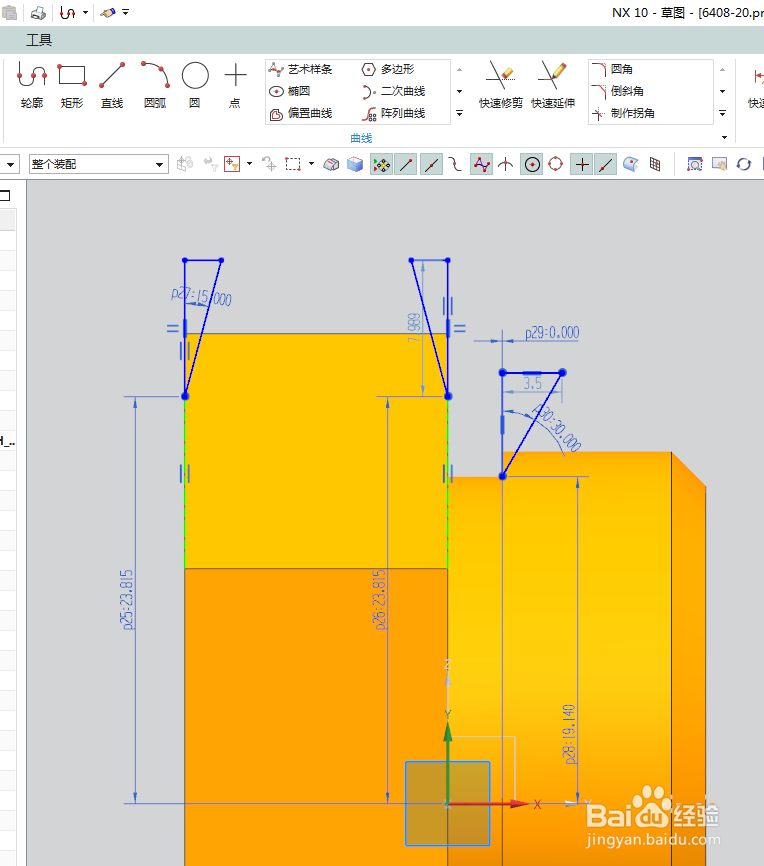

9/14如下图所示，
画三角形三角形。
1、激活轮廓命令，在草图工作区域画三个封闭的三角形，
2、激活约束命令，左边两个三角形完全可以约束成相等的，然后分别有两条边与实体边线重合，
3、激活快速尺寸命令，标注尺寸：
两个23.815，一个19.14，
两个15°、一个30°，
一个0.0，
最后点击“完成”，退出草图。

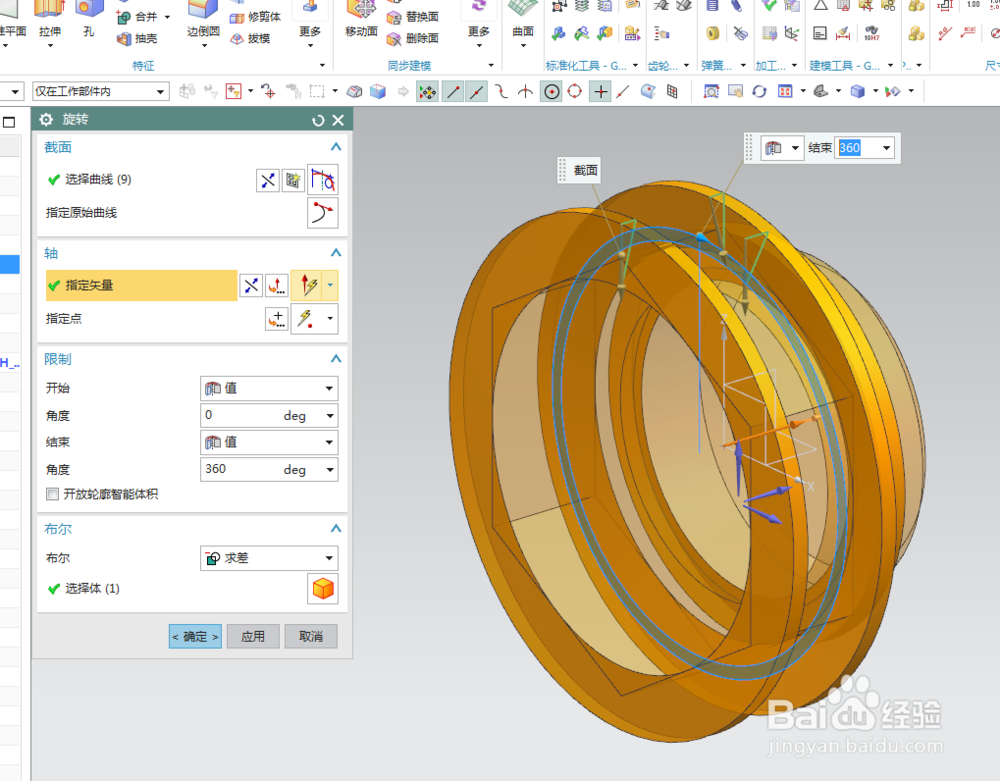

10/14如下图所示，
选择Y轴为旋转轴，
布尔求差，点击“确定”。

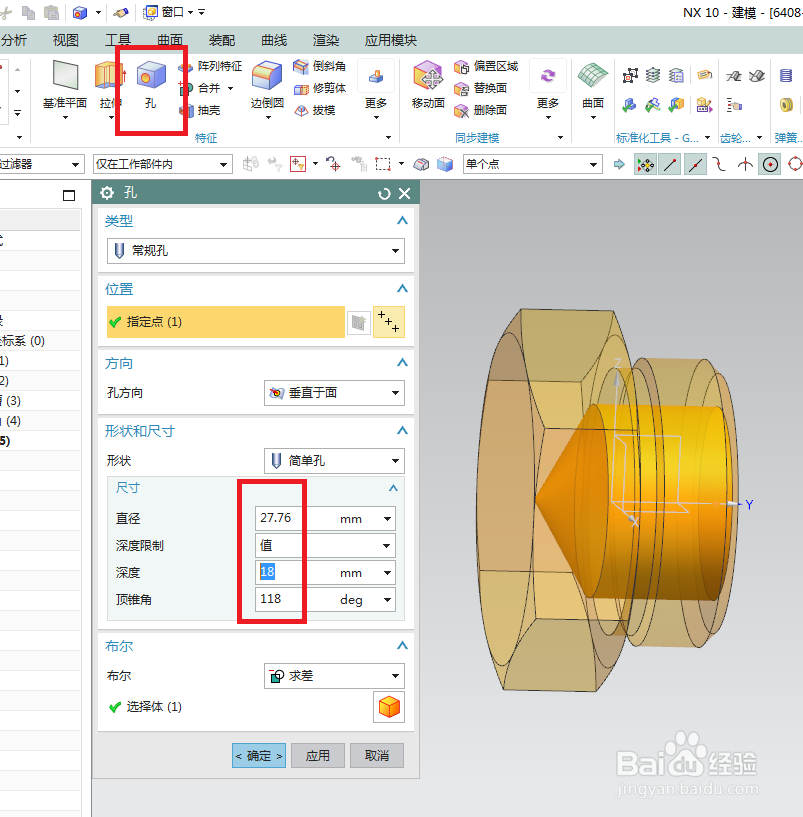

11/14如下图所示，
点击工具栏中的 孔 图标，激活该命令，
点击端面的圆心点为位置点，
默认常规孔、简单孔，
设置尺寸直径27.76、深度18，
点击“确定”。

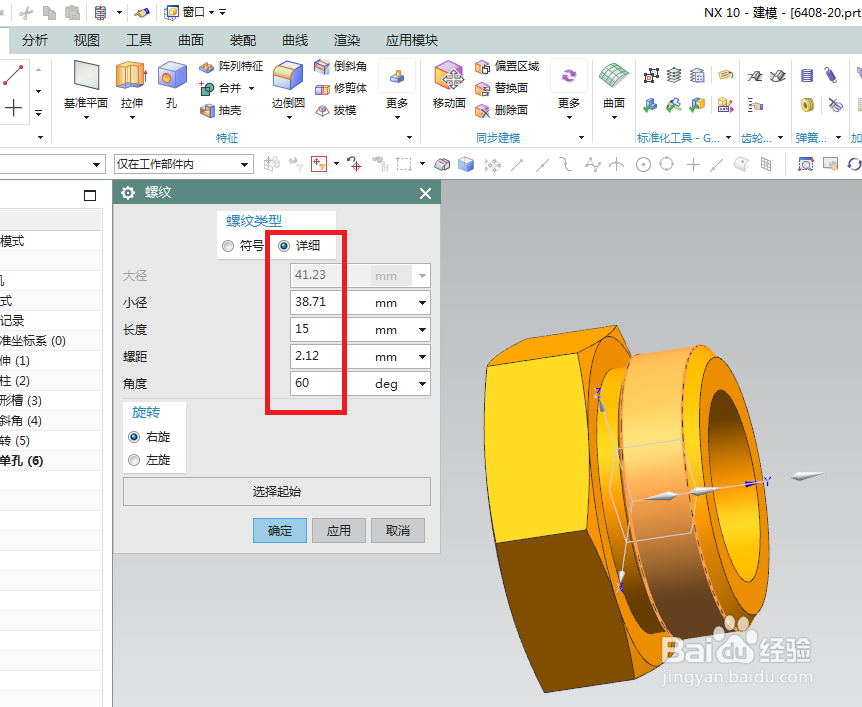

12/14如下图所示，
1、执行【菜单——插入——设计特征——螺纹】。激活螺纹命令。
2、选择螺纹类型为详细，选择实体曲面，选择起始端面，选择方向，
3、设置详细尺寸：小径38.71、长度15、螺距2.12，
4、点击“确定”，完成螺纹特征的创建。

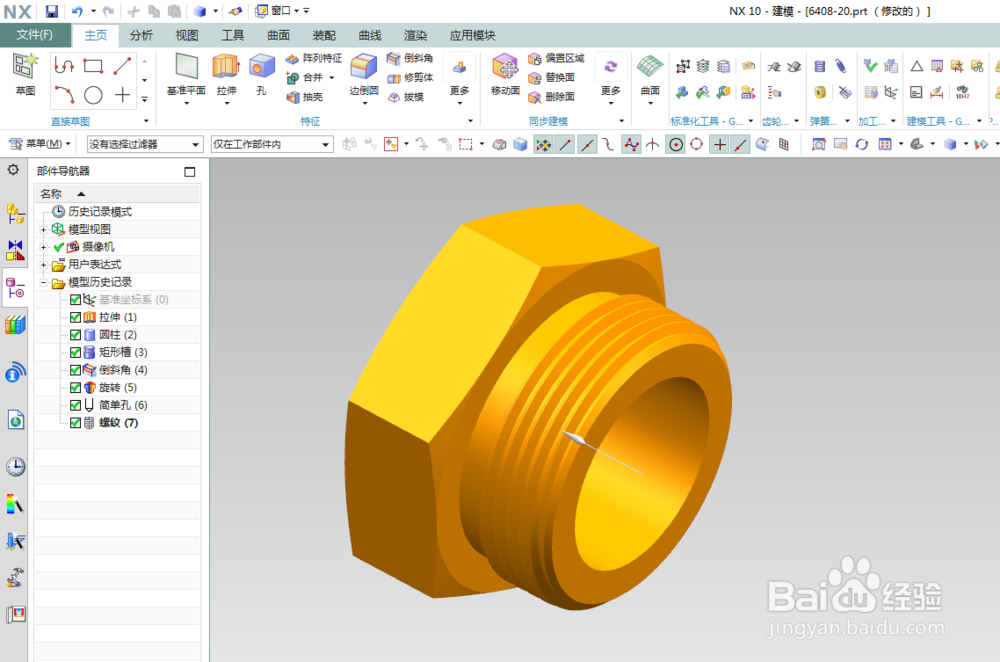

13/14如下图所示，
1、设计树中隐藏基准坐标系，
2、显示由“带边着色”改成“着色”。

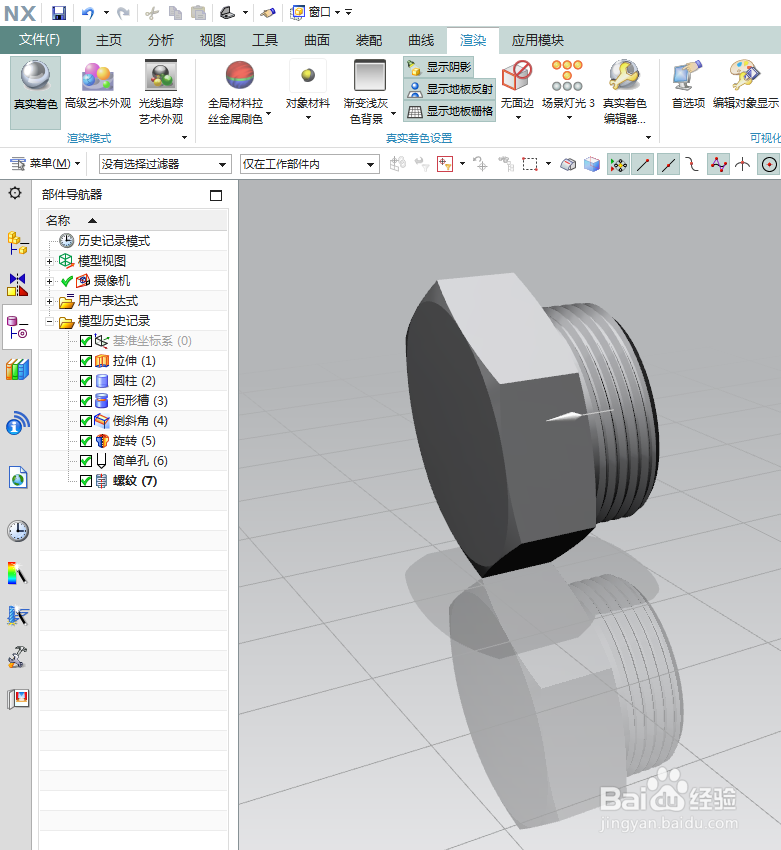

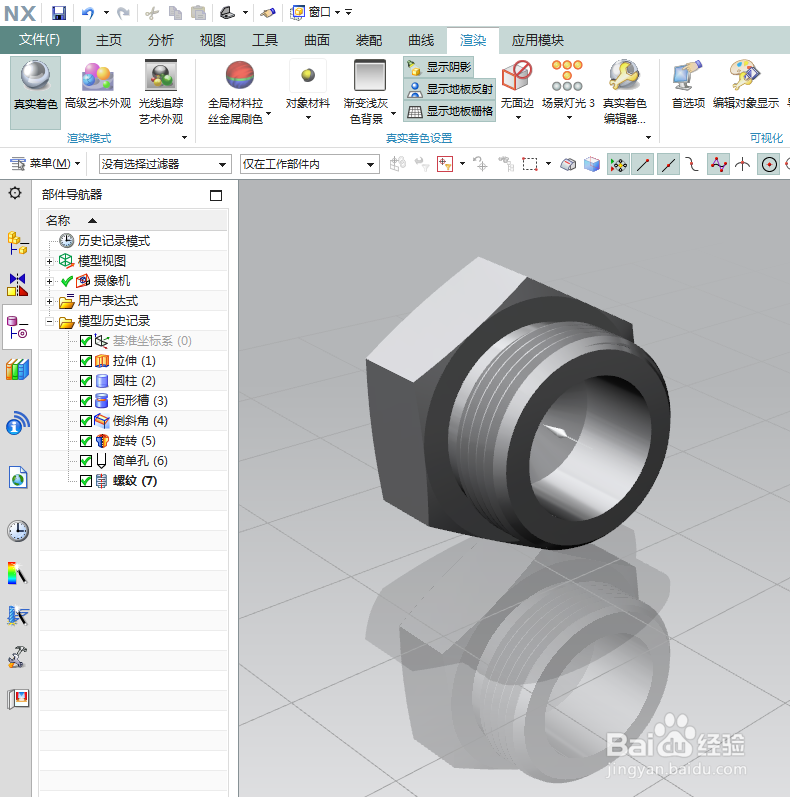

14/14如下图所示，
渲染，
真实着色，
选中实体，
对象材料，
钢，
最后的就是下图中的效果。
