纤收发器是一种将以太网电信号转换成光信号或光信号转换成以太网电信号的光电转换设备，通过将电信号转换为光信号在多模或单模光纤上传输，突破了电缆传输距离短的限制，使得以太网在保证高带宽传输的前提下，利用光纤介质实现几公里甚至上百公里的远距离传输。方法/步骤1/3分步阅读

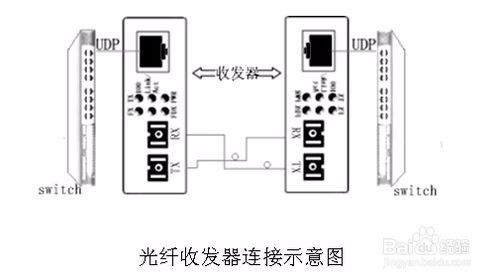

1、光纤收发器应用示意图简单如下图。光纤都是一对的。从光收发电口出来就可以接上你的局域网。

2/3

2、各类型光纤收发器的面板结构图（仅供参考，产品真实外观以实物为准）如下图。

面板上面写着

PWR：电源指示灯

FX：光口链接/状态指示灯

FX LINK/ACT：光口链接/状态指示灯

FDX：光口工作模式指示灯

TX-100：电口信号指示灯

TX LINK/ACT：电链接/状态指示灯

3/3

3、光纤收发器指示灯说明如下图。

方法/步骤21/1

4、光纤接口的连接必须注意单模、多模匹配。一端收发器的发射口（TX）连接另一端收发器的接收口（RX）。光纤接口的主要类型为SC、ST、FC等。如果是单纤收发器则只有一个光口同时为TX和RX。
